Abaqus 6.14 简介

Abaqus 是一款功能强大的有限元分析软件，由达索系统（Dassault Systèmes）开发，它以其强大的非线性分析能力和求解稳定性而闻名，广泛应用于航空航天、汽车、土木、机械、电子等行业。

Abaqus 6.14 主要模块：

• /CAE (Complete Abaqus Environment): 图形用户界面，用于建模、网格划分、作业提交和后处理。
• /Standard: 通用分析求解器，适用于静态、动态、热传导、耦合场等分析,尤其擅长隐式求解。
• /Explicit: 显式动力学求解器，适用于高速冲击、碰撞、跌落、成形等高度非线性、瞬态问题。
• /CFD: 计算流体动力学求解器。
• /Viewer: 独立的后处理工具,用于查看和分析计算结果。

对于初学者，我们主要关注 /CAE 和 /Standard 求解器。

核心学习资源推荐

学习 Abaqus 最有效的方法是“理论 + 实践”相结合。

A. 官方资源 (最权威)

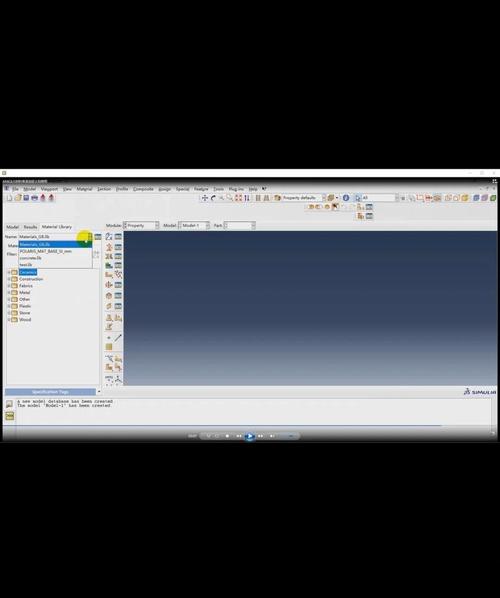

1. Abaqus 6.14 Documentation (帮助文档)


   （图片来源网络，侵删）
   • 这是最重要的学习资料！ 安装 Abaqus 后，在开始菜单或 CAE 界面中都可以找到。
   • 包含所有模块的用户手册、理论手册、单元手册、验证手册等。
   • 如何使用：
     • 入门指南：从 Getting Started with Abaqus 开始,它会带你完成一个简单的分析。
     • 命令手册：当你不知道某个功能在哪个菜单下时,可以在这里找到。
     • 理论手册：当你想深入理解某个分析（如接触、材料非线性）的原理时,这里是最终来源。

2. Abaqus Example Problems (官方例题)

   • 位置：帮助文档中 Abaqus Example Problems Manual。
   • 价值：官方提供了大量从简单到复杂的完整例题，包括 INP 文件（输入脚本）和结果文件。强烈建议跟着这些例题亲手做一遍,这是最快的学习方式。

B. 中文教程与书籍 (适合快速入门)

1. 《Abaqus 6.14有限元分析从入门到精通》

   • 特点：国内经典的 Abaqus 入门书籍，内容系统，结合了大量实例，非常适合自学，按照书中的步骤操作,可以快速熟悉软件的基本流程。

2. 《ABAQUS有限元分析基础教程》

   • 特点：另一本广受欢迎的教材，讲解清晰，重点突出,适合作为第一本学习教材。

3. B站、CSDN、知乎等平台的视频和文章


   （图片来源网络，侵删）
   • 关键词搜索：“Abaqus 6.14 教程”、“Abaqus 入门”、“Abaqus 静力学分析”、“Abaqus 接触分析”。
   • 优点：直观、生动，可以跟着视频一步步操作，缺点是内容可能良莠不齐,需要甄别。

C. 在线课程平台

• Udemy, Coursera：有英文的付费系统课程，质量通常很高,有项目和社区支持。
• 国内的慕课网、腾讯课堂：也有不少相关的付费课程。

新手入门学习路径

建议按照以下顺序循序渐进,不要急于求成。

第一阶段：熟悉界面与基本流程 (1-2周)

1. 安装软件：找到 Abaqus 6.14 的安装包和许可文件进行安装。
2. 打开帮助文档：阅读 Getting Started with Abaqus,了解软件的整体工作流程。
3. 熟悉 CAE 界面：
   • 模块：Part (部件), Property (属性), Assembly (装配), Step (分析步), Load (载荷), Mesh (网格), Job (作业), Visualization (可视化), Sketch (草图)。
   • 理解每个模块的作用：想象一下你要做一个物理实验，你需要什么？(零件、材料、怎么组装、实验过程、施加什么力、怎么测量结果)。
4. 完成第一个“Hello World”级别的例子：
   • 目标：创建一个简单的二维杆件，一端固定，另一端施加一个拉力,分析其应力。
   • 任务：
     • 在 Part 模块中创建一个 2D 可变形的 wire。
     • 在 Property 模块中定义一个线弹性材料（如钢）和截面属性。
     • 在 Assembly 模块中创建一个实例。
     • 在 Step 模块中创建一个静态、通用分析步。
     • 在 Load 模块中施加边界条件（固定一端）和载荷（拉力）。
     • 在 Mesh 模块中划分网格。
     • 在 Job 模块中创建并提交分析作业。
     • 在 Visualization 模块中查看结果（云图、应力曲线等）。

第二阶段：掌握核心分析类型 (1-2个月)

在掌握基本流程后,逐步学习更复杂的分析。

1. 结构静力学分析：这是最基础的分析,用于分析结构在固定载荷下的响应。

   • ：不同类型的载荷（集中力、压力、体力）、边界条件、约束。
   • 官方例题：1.1 Static stress analysis of a solid rod。

2. 接触分析：Abaqus 的强项之一,用于分析两个或多个物体之间的相互作用。

   • ：定义接触对（Surface-to-Surface）、接触属性（摩擦系数）、接触算法。
   • 官方例题：2.2 Sliding of a rigid indenter on a deformable block。

3. 材料非线性分析

   • 塑性：当材料发生永久变形时使用，学习如何定义塑性材料（如弹塑性模型）。
   • 超弹性：用于橡胶等材料，学习如何定义 Mooney-Rivlin 或 Ogden 模型。
   • 官方例题：4.1 Tension of a bar with nonlinear material。

4. 模态分析

   • ：分析结构的固有频率和振型,是动力学分析的基础。
   • 官方例题：3.1 Natural frequency extraction of a cantilever beam。

第三阶段：进阶与拓展

1. 动力学分析：
   • 显式动力学：学习 /Explicit 求解器，用于冲击、碰撞等。
   • 隐式动力学：学习在 /Standard 中进行瞬态动力学分析。
2. 热分析：稳态热传导、瞬态热传导。
3. 耦合场分析：热-力耦合、流-固耦合。
4. 子模型：对局部区域进行精细分析。
5. 参数化与优化：使用 Python 脚本进行自动化建模和优化设计。

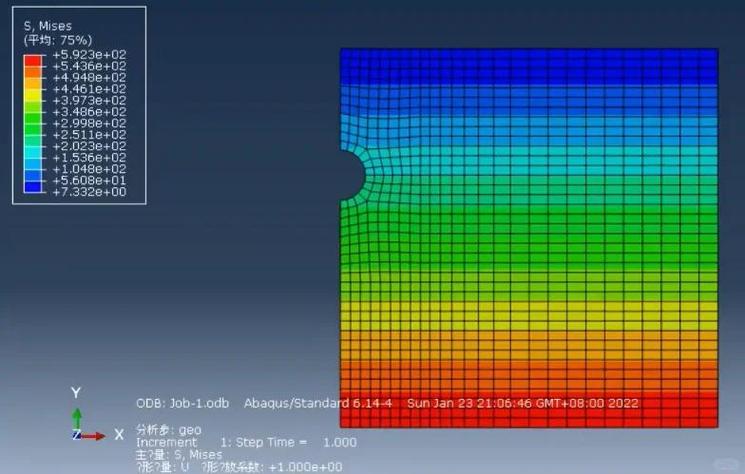

一个完整的实例分析流程：带孔平板的拉伸

这是一个非常经典的入门例题,几乎涵盖了所有基本模块。

问题：一个长方形平板，中间有一个圆孔，两端受到均匀的拉伸载荷,分析平板的应力分布。

步骤分解：

Part (部件) 模块

• 创建部件：Create Part -> 选择 3D, Deformable, Solid, Extrusion。
• 绘制草图：绘制一个长方形和一个圆形（作为孔），使用 Cut 功能将圆形从长方形中减去。
• 拉伸：指定拉伸深度，如 10mm。

Property (属性) 模块

• 创建材料：Create Material -> 定义名称，如 Steel，输入弹性模量 200000 MPa，泊松比 3。
• 创建截面：Create Section -> 选择 Solid, Homogeneous,关联上一步定义的材料。
• 分配截面：Assign Section -> 选择整个平板部件,将刚才创建的截面赋给它。

Assembly (装配) 模块

• 创建实例：Create Instance -> 选择上一步创建的部件,创建一个实例。

Step (分析步) 模块

• 创建分析步：Create Step -> 选择 Static, General，命名为 Apply Load,可以保持默认设置。

Load (载荷) 模块

• 创建边界条件：
  • 在平板一端的所有节点上施加 Encastre (完全固定) 边界条件。
  • 在平板另一端的参考点上创建一个 Coupling 约束,将该端面上的所有节点耦合到参考点上。
• 创建载荷：
  • 在耦合的参考点上施加一个 concentrated force，大小设为 1000 N,方向沿拉伸方向。

Mesh (网格) 模块

• 划分网格：
  • 为部件指定全局种子尺寸，如 2mm。
  • 为圆孔周围的边进行局部网格细化,因为这里是应力集中区域。
  • 选择单元类型，如 C3D8R (八节点线性减缩积分单元)。
  • 点击 Mesh Part 进行网格划分。

Job (作业) 模块

• 创建作业：Create Job -> 命名，选择分析步,提交作业。
• 监控：在 Job Manager 中监控作业的运行状态。

Visualization (可视化) 模块

• 结果查看：
  • 打开 ODB 文件。
  • 使用 Result -> Field Output 查看应力分量，如 S, (Cauchy 应力)。
  • 切换到 Deformed Shape 查看变形后的形状。
  • 使用 XY Data 功能，提取圆孔边缘某点的应力随时间（或载荷）的变化曲线。

常见问题与进阶学习

常见问题

• Q: 模型无法收敛怎么办？

  • A: 这是最常见的问题，原因很多：
    1. 网格质量差：检查单元的扭曲度,过于畸形的单元会导致计算失败。
    2. 边界条件或载荷不合理：检查是否有过约束或载荷施加错误。
    3. 接触问题：检查接触对的定义、初始间隙、穿透等。
    4. 步长过大：在分析步中减小初始增量步长。
    5. 材料定义错误：检查材料参数是否在合理范围内。

• Q: Abaqus INP 文件是什么？

  • A: INP 文件是 Abaqus 的输入脚本，纯文本格式，它记录了分析的所有信息（几何、材料、载荷、分析控制等），通过修改 INP 文件，可以实现模型的参数化和自动化，学习 INP 文件是进阶的必经之路。

进阶学习

1. 学习 Python for Abaqus：Abaqus 内置了 Python 接口，你可以用 Python 脚本来驱动整个分析流程，实现参数化建模、批量计算和结果后处理自动化，这是从“会用”到“精通”的关键一步。
2. 子模型技术：当只关心模型某个局部的应力时，可以先对整体模型进行粗网格分析，然后用粗分析的结果作为边界条件,对局部区域进行精细网格的子模型分析。
3. UMAT/VUMAT：Abaqus 自带的材料模型无法满足你的需求，你可以通过 Fortran 语言编写自己的材料子程序,实现高度自定义的材料本构模型。

希望这份详细的指南能帮助你顺利开启 Abaqus 6.14 的学习之旅！耐心和动手实践是掌握任何有限元软件的最好方法,祝你学习愉快！
