AutoCAD 施工图绘制终极教程
施工图是工程师的“语言”，是指导现场施工的“法律文件”，一份清晰、准确、规范的施工图，是项目成功的关键，AutoCAD 作为行业标准的绘图软件,是实现这一目标的必备工具。
（图片来源网络，侵删）
本教程分为八个核心部分，建议按顺序学习,并勤加练习。
第一部分：准备工作与核心思想
在打开 AutoCAD 之前,先建立正确的观念。
1 什么是施工图？
施工图是表达建筑物、构筑物、设备等形状、尺寸、材料、做法和技术要求的图样,它必须满足以下要求：
- 准确性：尺寸、坐标、标高等数据必须绝对准确。
- 规范性：遵循国家或行业的制图标准（如中国的 GB/T 标准）。
- 清晰性：图面布局合理，线条、文字、符号清晰易读。
- 完整性：能完整地表达设计意图,满足施工需求。
2 AutoCAD 的核心工作流程
- 设置：根据项目要求，设置绘图环境（单位、图层、文字样式、标注样式等）。
- 绘制：使用各种命令绘制图形对象（线、圆、矩形等）。
- 注释：添加尺寸标注、文字说明、符号等。
- 管理：通过布局和视口，将模型空间的内容合理地安排在图纸上,并打印输出。
3 必备硬件与软件
- 软件：AutoCAD (推荐近两年的版本，功能更强大)。
- 硬件：一台配置尚可的电脑（建议 i5/R5 以上 CPU，8GB 以上内存，独立显卡）。
- 鼠标：强烈推荐三键鼠标，中键（滚轮）用于平移和缩放,效率极高。
第二部分：绘图环境设置
这是最关键的一步，一个好的开始等于成功了一半，我们将设置一个标准的 A3 图纸模板。

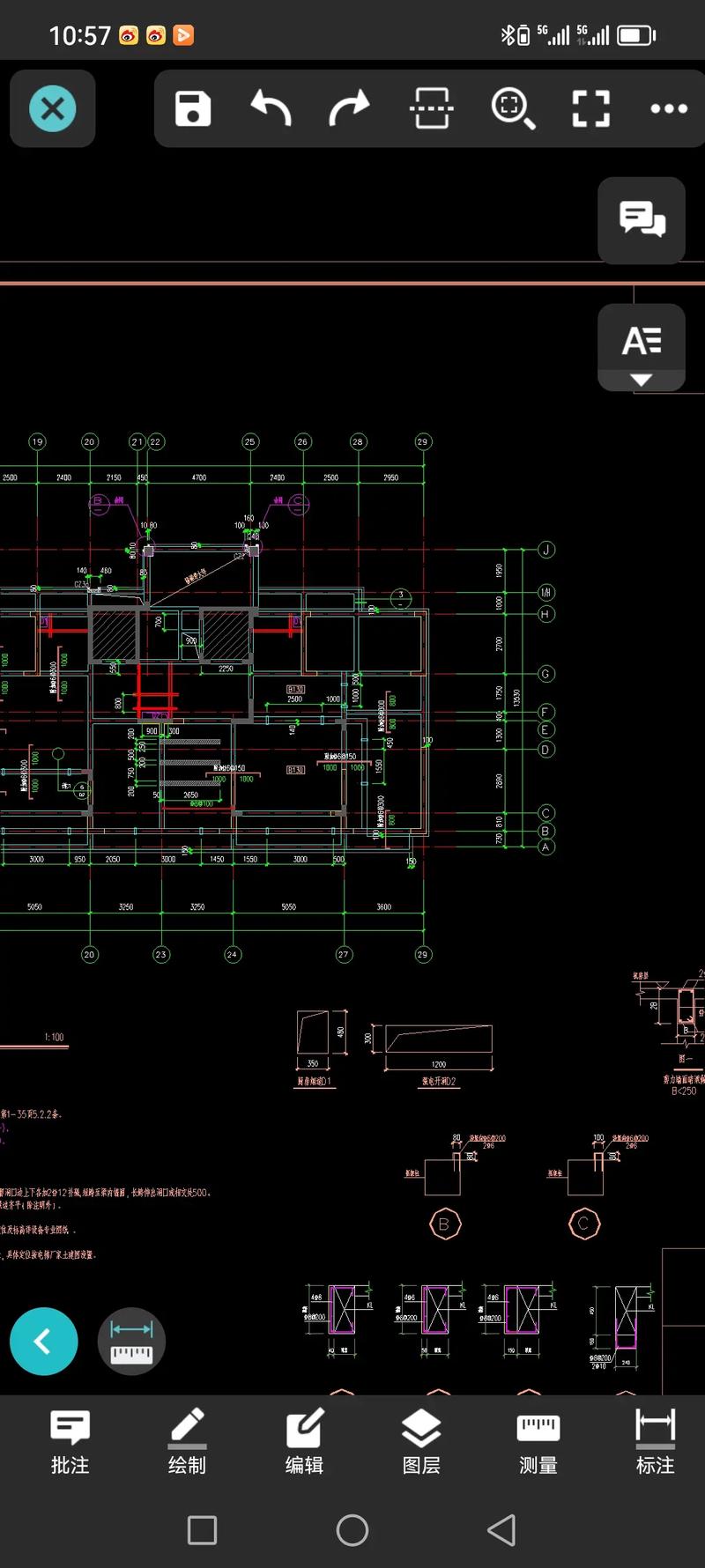

（图片来源网络，侵删）
1 单位设置
- 命令：
UNITS - 操作：打开“图形单位”对话框。
- 长度：类型选择“小数”，精度选择“0.00”（适合建筑、结构）。
- 角度：类型选择“十进制度数”，精度选择“0.0”。
- 插入时的缩放单位：选择“毫米”。（核心：在 AutoCAD 中，我们通常以 1:1 的比例绘图，所有单位都视为毫米，打印时再通过视口控制比例。）
2 图层设置
图层是管理图形的“容器”,是专业绘图的核心。
- 命令：
LAYER(或点击“图层”面板) - 操作：创建以下常用图层，并为每个图层设置不同的颜色和线型。
- 轴线：红色，
CENTER（中心线）或DASHDOT（点划线）。 - 墙体：黑色，
Continuous（实线）。 - 门窗：青色，
Continuous。 - 尺寸标注：绿色，
Continuous。 - 文字说明：白色/黑色，
Continuous。 - 家具：灰色，
Continuous。 - 填充：蓝色，
Continuous。 - 其他：根据需要添加。
- 轴线：红色，
原则：不同类型的对象放在不同图层，方便选择、修改和打印控制。
3 文字样式设置
- 命令：
STYLE - 操作：创建一个名为“工程字”的文字样式。
- SHX 字体：选择
gbenor.shx（用于标注正体）。 - 大字体：选择
gbcbig.shx（用于标注中文）。 - 高度：默认为 0,这样在创建文字时可以灵活指定高度。
- 宽度因子：通常为 1。
- SHX 字体：选择
4 标注样式设置
这是最复杂也最重要的设置。
- 命令：
DIMSTYLE - 操作：基于“ISO-25”创建一个名为“建筑标注”的新样式。
- 线：将“超出尺寸线”设为 2.5，“起点偏移量”设为 3。
- 符号和箭头：箭头大小设为 2.5。
- 文字：文字样式选择你刚才创建的“工程字”，文字高度设为 3.5。
- 主单位：
- 单位格式：小数。
- 精度：0。
- 比例因子：1（因为我们按 1:1 绘图）。
- 消零：勾选“后续”。
5 样板文件
将以上所有设置好的环境保存为 .dwt 文件（样板文件），以后新建图纸时直接调用此样板，无需重复设置,极大提高效率。

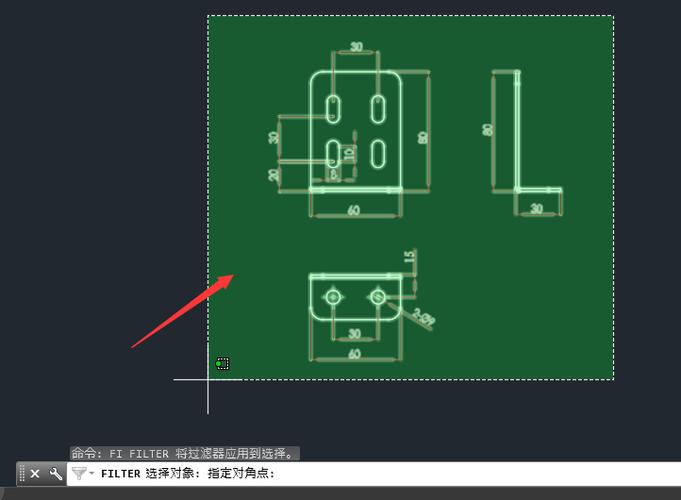

（图片来源网络，侵删）
第三部分：基础绘图与编辑命令
这是 AutoCAD 的基本功,必须熟练掌握。
1 精确绘图
- 坐标输入：
- 绝对直角坐标：
X,Y(100,50) - 相对直角坐标：
@X,Y(@50,30，表示相对于上一点的 X 增加 50，Y 增加 30) - 相对极坐标：
@距离<角度(@100<45，表示相对于上点距离 100，角度 45 度)
- 绝对直角坐标：
- 辅助工具：
- 正交：按
F8,只能绘制水平和垂直线。 - 对象捕捉：按
F3，捕捉端点、中点、交点等关键点,右键状态栏可设置。 - 对象追踪：按
F11,基于对象捕捉点进行追踪。 - 动态输入：按
F12，在光标附近显示命令提示,方便输入坐标。
- 正交：按
2 常用绘图命令
- 直线：
L(Line) - 圆：
C(Circle) - 矩形：
REC(Rectangle) - 多段线：
PL(Pline)，可以绘制连续的、可变宽度的线段，常用于绘制墙体、地坪轮廓。 - 多线：
ML(Mline)，专门用于绘制双线（如墙体、窗线）,设置非常方便。
3 常用编辑命令
- 选择对象：鼠标框选，框选从左到右为“窗口选择”（必须完全包含），从右到左为“窗交选择”（与边界相交即可）。
- 删除：
E(Erase) - 移动：
M(Move) - 复制：
CO/CP(Copy) - 旋转：
RO(Rotate) - 缩放：
SC(Scale) - 修剪：
TR(Trim)，非常强大的命令,用于修剪掉超出边界的部分。 - 延伸：
EX(Extend),将对象延伸到指定的边界。 - 倒角/圆角：
CHA(Chamfer) /F(Fillet)，用于处理墙角、门窗洞口。
第四部分：施工图核心要素绘制
1 绘制轴线
- 使用
L命令，在“轴线”图层上绘制水平和垂直的基准线。 - 使用
O(Offset) 命令,根据开间和进深尺寸偏移生成其他轴线。 - 轴线末端用
C(Circle) 画圆，再用MT(Mtext) 或DT(Dtext) 命令添加编号（如 1/A, 2/B）。
2 绘制墙体
- 方法一（多线）：设置好多线样式（如 240 墙），然后使用
ML命令沿轴线绘制，之后用MLEDIT命令编辑多线的交接处（如 T 型、十字型）。 - 方法二（多段线/偏移）：使用
PL命令沿轴线绘制一条多段线，然后使用O命令向外或向内偏移 120（240墙的一半），最后用TR或EX命令在门窗位置修剪。（推荐初学者使用此方法）
3 绘制门窗
- 门：通常用圆弧表示，可以用
ARC命令绘制，或创建成“块”（Block）。 - 窗：用四条线表示，先画两条平行线，再用
L命令连接两端，同样建议创建成“块”。 - 插入块：使用
I(Insert) 命令，将创建好的门窗块插入到墙体中，并使用TR命令修剪墙体。
4 绘制楼梯
- 使用
L或PL命令绘制楼梯平台和梯段。 - 使用
AR(Array) 命令（矩形阵列）快速生成踏步线。 - 添加折断线和方向箭头。
5 图案填充
- 命令：
H/HATCH - 操作：用于填充材料图例，如混凝土、砖、地砖等。
- 选择填充图案（如
ANSI31为斜线，AR-B816为砖块）。 - 设置“比例”，这个值需要反复尝试,直到填充效果清晰美观。
- 点击“拾取点”在需要填充的封闭区域内点击。
- 选择填充图案（如
第五部分：尺寸标注与文字注释
1 尺寸标注
- 命令：
DAL(DimAligned - 对齐标注),DAR(DimAngular - 角度标注),DDI(DimDiameter - 直径标注) 等。 - 流程：
- 确保当前图层是“尺寸标注”层。
- 将“建筑标注”样式置为当前。
- 使用
DAL命令，先点取要标注的起点，再点取终点,然后拖动鼠标到合适位置点击放置尺寸线。 - 对于连续的尺寸，可以使用
DCO(DimContinue - 连续标注) 或DBA(DimBaseline - 基线标注) 命令,效率更高。
2 文字注释
- 单行文字：
DT(Dtext)，适合输入简短的标注、符号说明。 - 多行文字：
T/MT(Mtext)，适合输入大段的说明文字，如设计说明、材料表，可以设置不同的字体、大小、颜色,功能更强大。
第六部分：图纸布局与打印
这是从模型空间到图纸输出的关键一步。
1 理解空间
- 模型空间：你绘制 1:1 图形的地方,无限大。
- 图纸空间：用于最终排版和打印的“虚拟图纸”，有固定的尺寸（如 A3, A1）。
2 布局设置
- 在绘图区下方点击“布局1”或“布局2”。
- 默认会有一个视口。点击视口边界，按
Delete删除它。 - 命令：
VPORTS - 操作：
- 在“布局”标签上右键，选择“页面设置管理器”，设置纸张大小（如 A3）、打印比例（1:1）和打印方向。
- 回到布局，输入
VPORTS命令。 - 选择“单个”，在布局中框选一个区域,创建一个视口。
- 在视口内部双击，进入“模型空间”（此时视口边框变粗）。
- 使用
PAN(平移) 和ZOOM(缩放) 命令，将模型空间的图形调整到合适的视图和比例（如 1:100）。 - 在视口外部双击，回到“图纸空间”。
- 锁定视口：在视口边界上右键，选择“显示锁定” -> “是”,这样就不会不小心在图纸空间里缩放模型了。
3 打印
- 命令：
PLOT - 操作：
- 确保在“布局”标签下。
- 检查“打印机/绘图仪”、“图纸尺寸”、“打印区域”（通常选择“布局”）、“打印比例”（应选择 1:1）等设置。
- 点击“预览”，确认无误后，点击“确定”打印。
第七部分：高级技巧与效率提升
1 块
- 定义块：
B(Block)，将一组对象创建成一个整体，方便重复使用（如门窗、家具、标高符号）。 - 插入块：
I(Insert),将块插入到图形中。 - 块编辑器：
BE(Blockedit)，可以修改块的定义,所有插入的块会自动更新。
2 属性块
- 为块添加可变的文本信息，创建一个带属性的“标高”块，插入时可以输入不同的标高值（如 ±0.000, 3.000）。
3 样板文件
- 再次强调，将所有设置（图层、文字、标注、打印设置等）保存为
.dwt文件,是最高效的工作方式。
4 快捷键
- 自定义或学习常用快捷键，是提升绘图速度的关键。
L,C,O,TR,M,CO,E,X等。
第八部分：学习资源与练习建议
1 推荐资源
- 官方帮助：AutoCAD 自带的帮助文档 (按
F1) 是最权威的资料。 - 在线视频：Bilibili、YouTube 上有大量免费且优质的 AutoCAD 教程。
- 专业网站：CAD论坛、ArchDaily、Dezeen 等，可以看别人的图纸,学习规范和技巧。
- 书籍：《AutoCAD 实战教程》、《建筑工程制图与识图》等。
2 练习建议
- 临摹：找一份简单的建筑平面图（如住宅、小商铺），尝试用 AutoCAD 一比一地画出来,这是最好的入门练习。
- 从无到有：根据简单的建筑尺寸描述，自己动手绘制一套完整的平面图、立面图、剖面图。
- 挑战复杂：尝试绘制带有弧形、异形结构的图纸，或包含结构、水电等专业信息的综合图。
学习 AutoCAD 施工图绘制是一个“理论 + 实践”不断循环的过程。不要怕犯错，多画多练是唯一的捷径，从设置好一个标准的绘图环境开始，严格按照规范执行，你的图纸质量和技术水平一定会稳步提升,祝你学习顺利！
