Cimatron E 11 是一个非常古老的版本，发布于2009-2010年左右，从那以后，Cimatron 已经被以色列的 3D Systems 公司收购，并且软件已经更新到了 Cimatron E 16.x 甚至更新的版本。
（图片来源网络，侵删）
您在寻找 "Cimatron E 11" 的教程时,会遇到以下情况：
- 官方资源基本消失：Cimatron 官方早已停止对 E 11 版本的所有支持，相关的教程文档、视频和社区都已被移除或归档。
- 第三方资源稀少且过时：网络上能找到的 E 11 教程大多来自十年前的论坛、博客或视频网站，质量参差不齐,且很多链接可能已经失效。
- 与现代版本差异巨大：E 11 的界面、操作逻辑、编程策略（特别是 2.5 轴和 3 轴加工）与现在的 Cimatron E 16+ 版本有显著差异，学习 E 11 的方法，可能不完全适用于新版本,甚至养成一些过时的操作习惯。
尽管如此，如果您因为特殊原因（仍在使用老旧设备、维护旧项目等）必须学习 Cimatron E 11,我仍然可以为您提供一个系统的学习路径和可以找到的资源。
Cimatron E 11 编程核心概念与学习路径
Cimatron 的编程流程非常经典和模块化,理解这个流程是学习的关键。
核心编程流程（“三步曲”）
一个完整的 Cimatron NC 编程任务通常包括三个主要阶段：
（图片来源网络，侵删）
- 创建/导入模型：这是所有工作的基础，您需要一个 3D 模型（.STL, .IGES, .STEP 等）或 2D 图形。
- 创建刀路：这是编程的核心，您在这里定义如何加工，它包括：
- 创建刀路：选择加工策略（如开槽、钻孔、曲面粗/精加工等）。
- 创建刀具：选择或定义您要使用的刀具（如平底刀、球刀、牛鼻刀等）。
- 创建加工程序：将刀路和刀具关联起来，并设置切削参数（主轴转速、进给率、下刀速率等）。
- 创建后处理：这是将刀路数据转换为特定机床能够识别的 G 代码（.NC, .MPF 等格式）的最后一步，后处理文件是连接 CAM 软件和机床的“翻译官”。
Cimatron E 11 详细学习步骤
第一步：熟悉界面与基础操作
在学习编程之前,您必须先熟悉软件的工作环境。
-
主要工作区：
- 绘图区：显示和操作模型的地方。
- 特征树/程序树：左侧的树状结构，记录了您创建的所有模型、刀路、刀具、程序等,是管理和修改的核心。
- 工具栏：顶部和侧边的图标按钮,提供了所有命令的快捷方式。
- 命令行：底部或顶部的文本输入区,用于输入精确数值或命令。
-
基础操作：
- 视图操作：旋转、平移、缩放模型，这是最频繁的操作,务必熟练。
- 选择：学习如何选择点、线、面、实体等不同类型的几何元素。
- 创建坐标系：了解如何创建和激活不同的加工坐标系。
第二步：2.5 轴编程（入门核心）

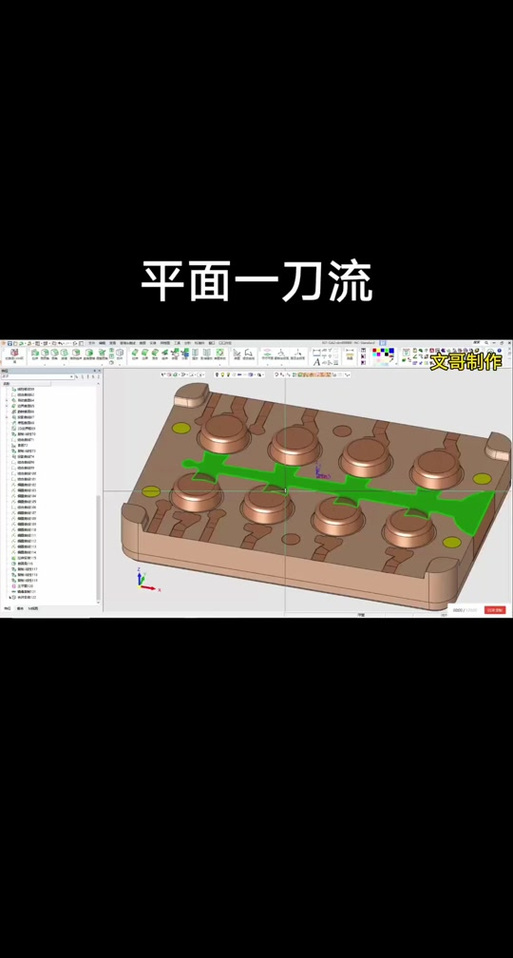

5 轴编程是数控加工的基础，主要用于平面轮廓、型腔、钻孔等,这是您最先应该掌握的。
（图片来源网络，侵删）
-
核心策略：
- 5 轴 - 开槽：用于加工开放或封闭的轮廓槽。
- 学习要点：定义轮廓、选择刀具、设置切削方向（顺铣/逆铣）、设置每层切削深度、定义进刀和退刀方式。

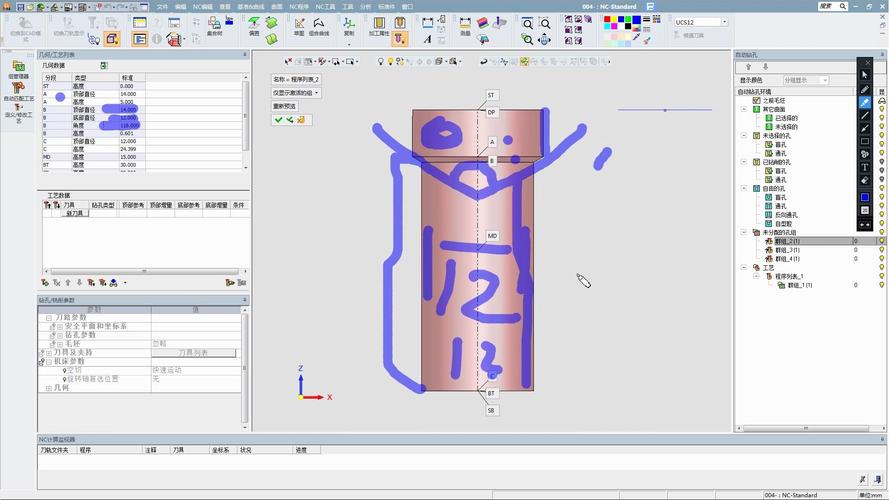

- 5 轴 - 钻孔：用于各种孔加工。
- 学习要点：选择点或圆、定义钻头、设置钻孔循环（如啄式钻削、攻丝等）、设置安全高度。
- 5 轴 - 型腔铣削：用于挖槽。
- 学习要点：定义岛屿和轮廓、设置轮廓偏移、设置下刀方式（螺旋下刀、斜线下刀等）。
- 5 轴 - 开槽：用于加工开放或封闭的轮廓槽。
-
练习：找一些简单的 2D 图形（如带凸台的矩形板、有孔的法兰盘），练习创建刀路、模拟切削，并生成 G 代码。
第三步：3 轴曲面编程（进阶核心）
当您需要加工复杂的 3D 型面时，就需要使用 3 轴编程。
-
核心策略：
- 3 轴 - 粗加工：快速去除大量材料。
- 学习要点：选择加工曲面、设置残余高度、定义切削方向（平行、放射、等高）、设置全局或局部干涉检查。
- 3 轴 - 精加工：获得最终的表面质量。
- 平行精加工：最常用,参数相对简单。
- 等高精加工：用于陡峭区域的精加工。
- 3D 步距：沿着曲面轮廓进行加工,常用于清角或大平面的精加工。
- 学习要点：选择驱动曲面和检查曲面（防止过切）、设置刀路间距（残余高度）、优化刀路方向。
- 3 轴 - 粗加工：快速去除大量材料。
-
练习：找一个简单的产品模型（如鼠标外壳、汽车零件的一部分），从粗加工到精加工,完整地走一遍流程。
第四步：后处理
没有正确的后处理,再好的刀路也无法用于实际加工。
- 学习要点：
- 理解后处理器：后处理文件是一个文本文件（通常是
.pst或.def），它包含了您机床的所有配置信息（如 G 代码格式、M 代码、换刀指令、冷却指令等）。 - 选择/创建后处理器：您需要为您的机床找到一个匹配的后处理器，对于 E 11，这非常困难,可能需要根据旧文档或新版本的思路进行修改。
- 执行后处理：在程序树中选择您的 NC 程序，运行后处理命令，选择对应的后处理器，即可生成 G 代码文件。
- 理解后处理器：后处理文件是一个文本文件（通常是
Cimatron E 11 教程资源寻找指南
由于官方资源缺失，您需要像“考古”一样寻找资源。
-
视频平台（YouTube / Bilibili）：
Cimatron E 11 tutorial,Cimatron E11 programming,Cimatron E11 2.5 axis,Cimatron E11 3 axis。- 注意：视频质量可能不高，可能是屏幕录制，声音可能不清楚，但直观的操作演示非常有价值，Bilibili 上可能有一些搬运或老用户上传的中文教程。
-
文档与PDF：
Cimatron E 11 user guide PDF,Cimatron E11 help file,Cimatron E11 manual。- 寻找地点：一些老牌的 CAD/CAM 论坛、文档分享网站（如 Scribd、Archive.org），Archive.org 是一个数字图书馆,有时能找到被遗忘的软件文档。
-
CAD/CAM 专业论坛（最重要的资源）：
- 这些论坛是“活”的资源库,里面有大量老用户和专家。
- 推荐论坛：
- CNCZone：国际知名的数控论坛，有专门的 Cimatron 板块,使用英文搜索。
- 中国数控网、中华工控网 等国内老牌工控论坛，使用中文搜索
Cimatron E11。
- 在论坛里做什么：
- 搜索：在论坛内搜索您遇到的问题,很可能别人已经问过并得到了解答。
- 发帖求助：如果找不到答案，可以清晰地描述您的问题和操作步骤,请教版主或资深用户。
-
博客与个人网站：
一些十年前的博客作者可能写过 Cimatron E 11 的入门文章或技巧分享，通过 Google 搜索可以找到一些蛛丝马迹。
总结与忠告
- 明确目标：您学习 E 11 是为了什么？如果是为了工作，请尽快和您的沟通，看是否可以升级到新版本，新版本的教程和资源非常丰富,学习效率和体验都好得多。
- 耐心与坚持：学习 E 11 注定是一个曲折的过程，您会遇到很多“死胡同”，保持耐心，多尝试,多在论坛提问。
- 理论与实践结合：不要只看教程，一定要亲手操作，找一些简单的模型，从零开始创建刀路、模拟、后处理,完整地走一遍流程。
- 关注核心思想：虽然界面旧，但 CAM 编程的核心思想（如加工策略、切削参数、干涉检查）是相通的，掌握了 E 11 的核心，未来学习任何 CAM 软件都会事半功倍。
希望这份详细的指南能帮助您开启 Cimatron E 11 的学习之旅！祝您学习顺利！
