Tecplot 360 教程：从入门到精通
Tecplot 360 是一款强大的科学和工程可视化软件，广泛应用于计算流体力学、有限元分析、石油天然气等领域，掌握它，能让你将枯燥的数据转化为直观、专业的图表。
（图片来源网络，侵删）
第一部分：官方学习资源（最重要！）
官方提供的资源永远是最新、最权威的,应该作为你的首选。
-
Tecplot 360 官方文档
- 链接: https://tecplot.github.io/360/current/
- 这是 Tecplot 360 的“百科全书”，包含了所有功能的详细解释、参数说明和操作步骤，当你遇到具体功能不知道如何操作时,来这里查找最快。
-
Tecplot 360 官方 YouTube 频道
- 链接: https://www.youtube.com/c/Tecplot
- 视频教程是学习软件最直观的方式，官方频道提供了：
- 入门教程: 从零开始,带你认识界面和基本操作。
- 功能演示: 详细讲解特定功能，如切片、等值面、流线、粒子追踪等。
- 技巧与窍门: 分享一些提高效率的实用技巧。
- 案例研究: 展示来自不同行业的实际应用案例。
-
Tecplot 知识库
（图片来源网络，侵删）- 链接: https://support.tecplot.com/
- 这里是解决问题的宝库，你可以找到：
- 常见问题解答
- 技术白皮书
- 故障排除指南
- 脚本示例
-
Tecplot 官方博客
- 链接: https://blog.tecplot.com/
- 经常发布新的教程、软件更新信息和行业应用文章,能让你了解软件的最新动态和高级用法。
第二部分：学习路径建议
对于初学者,建议按照以下路径循序渐进地学习：
入门与基础操作 (约 1-2 周)
-
目标: 熟悉软件界面,掌握基本的数据加载和二维绘图操作。
-
:

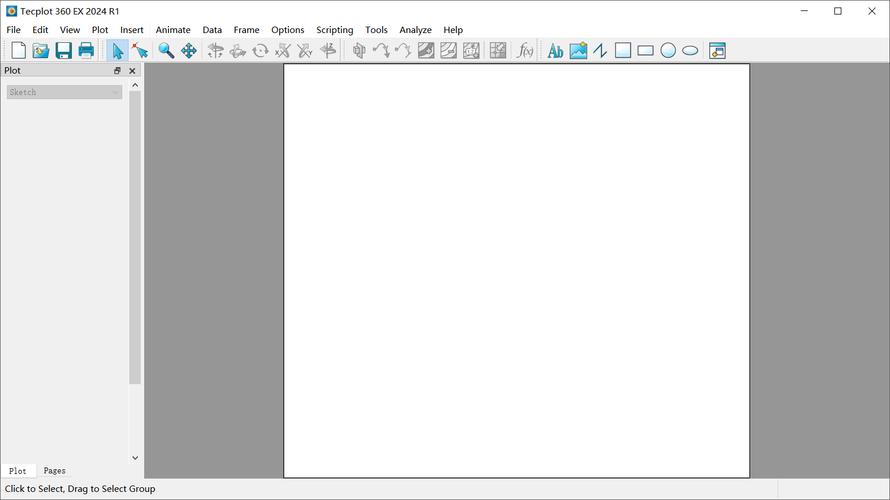

（图片来源网络，侵删）- 界面初识: 了解菜单栏、工具栏、框架区、绘图区等各个区域的功能。
- 数据加载: 学习如何加载常见的数据格式，如
.plt,.dat,.csv等。 - 二维绘图:
- 创建 XY 散点图和线图。
- 调整坐标轴、标题、图例。
- 修改线条颜色、样式、标记符号。
- 添加数据标签。
- 数据映射: 将数据值（如压力、温度）映射到颜色上,创建彩色云图。
-
推荐资源:
- YouTube 上的 "Getting Started with Tecplot 360" 系列视频。
- 官方文档中的 "Basic Plotting" 章节。
三维可视化核心 (约 2-3 周)
-
目标: 掌握三维空间中数据可视化的核心功能，这是 Tecplot 360 的精髓所在。
-
:
- 三维绘图基础: 将二维图切换到三维视图，旋转、缩放、平移视图。
- 网格显示: 学习如何显示和设置表面网格、体网格。
- 切片:
- 创建平面切片,查看数据在内部截面上的分布。
- 学习如何动态移动和旋转切片。
- 等值面: 创建特定数值的表面，如压力为 1 个大气压的等值面。
- 流线与粒子追踪:
- 创建流线,展示流场方向。
- 进行粒子追踪动画,模拟粒子运动轨迹。
- 体积渲染: 对于大规模数据集,使用体积渲染来显示内部结构。
-
推荐资源:
- YouTube 上的 "3D Plotting" 和 "Specific Plot Types" 系列视频。
- 找一个 CFD 或 FEA 的标准算例数据（如 NASA 的翼型、圆柱绕流等）,亲手操作一遍。
高级定制与自动化 (长期学习)
-
目标: 提高绘图效率,实现高度定制化和自动化。
-
:
- 风格编辑器: 深入学习使用风格编辑器，精确控制图中每一个元素（从坐标轴刻度到流线颜色）的属性。
- 宏: 学习录制和编辑宏，将一系列重复操作保存为脚本，一键执行,极大提升工作效率。
- Python 脚本:
- Tecplot 360 支持 Python API,这是最高级的自动化方式。
- 可以用 Python 脚本来加载数据、创建绘图、修改属性,甚至进行后处理计算。
- 导出与报告: 学习如何将图片导出为高分辨率格式（如 TIF, PNG, EPS），以及如何将多个图帧组合成动画或导出为 PDF 报告。
-
推荐资源:
- 官方文档中的 "Macro Language" 和 "Python Scripting" 章节。
- YouTube 上的 "Automation with Macros" 和 "Python Scripting" 教程。
- 在 GitHub 上搜索
tecplot360-examples，有很多官方提供的 Python 脚本示例。
第三部分：核心功能模块详解
| 功能模块 | 描述 | 应用场景 | 学习要点 |
|---|---|---|---|
| 2D XY Plots | 二维散点图、线图、柱状图等 | 绘制实验数据、收敛曲线、参数变化图 | 坐标轴设置、数据映射、误差棒、多曲线组合 |
| 3D Cartesian Plots | 三维笛卡尔坐标系下的可视化 | CFD、FEA、结构分析等绝大多数科学计算 | 网格显示、切片、等值面、流线、粒子追踪 |
| 3D Polar Plots | 三维极坐标系下的可视化 | 涡轮机械、旋转机械、电磁场分析 | 极坐标网格、径向/切向切片、速度矢量 |
| Automated Layouts | 在一个窗口中创建多个子图 | 对比不同工况、展示多物理场结果 | 布局管理、同步缩放/旋转、帧链接 |
| Animations | 创建基于时间步或帧的动画 | 展示瞬态过程、流场演化、变形过程 | 关键帧设置、帧插值、动画导出 |
| Data Export | 从可视化结果中提取数据 | 提取特定曲线上的数据、计算平均值等 | 提取操作、数据映射到曲线 |
第四部分：实用技巧与最佳实践
- 善用鼠标: 左键选择和框选，中键旋转视图，右键平移视图，滚轮缩放,这是最快操作视图的方式。
- 图层概念: Tecplot 中的“帧”可以理解为图层，一个 Tecplot 文件可以包含多个独立的绘图帧，每个帧可以加载不同的数据,非常适合对比分析。
- 风格编辑器是你的朋友: 不要试图在菜单里找到所有设置，右键点击绘图元素（如坐标轴、图例），选择 "Edit Attributes..." 或直接打开风格编辑器,进行精细化调整。
- 先简化，再美化: 先确保数据和核心可视化（如切片位置）是正确的，然后再去调整颜色、字体、线型等美学细节。
- 备份和版本控制: 对于重要的工作，定期保存
.plt文件，如果涉及脚本，建议使用 Git 等版本控制工具管理你的脚本和数据。 - 寻找示例数据: 从网上下载一些公开的 CFD 或 FEA 算例数据，跟着教程复现结果,这是最快的学习方法。
第五部分：常见问题与解答
Q: Tecplot 360 和 Tecplot Focus 有什么区别？ A: Tecplot 360 是旗舰版，功能最全，专注于科学计算后处理，支持复杂的三维可视化和自动化脚本。Tecplot Focus 是一个简化版，更侧重于快速生成二维图表，界面更简洁，价格更低廉，对于工程师和科研人员，通常需要的是 Tecplot 360。
Q: 如何选择合适的数据格式？
A: Tecplot 360 支持上百种格式，对于自己生成的数据，推荐使用 ASCII 格式（如 .dat 或 .csv），因为它通用且易于编辑和调试，对于商业 CFD 软件（如 Fluent, Star-CCM+），直接使用它们导出的 .plt 或 .cas/dat 格式最方便。
Q: 我的图很卡，怎么办？ A: 这通常是因为数据点太多或图形太复杂,可以尝试：
- 简化网格: 不显示网格,或者只显示部分网格。
- 降低切片/等值面分辨率。
- 关闭不需要的图层。
- 使用“OpenGL Software”渲染模式（在
File > Export Setup中设置），虽然速度慢,但兼容性好。
希望这份详细的教程指南能帮助你顺利入门并精通 Tecplot 360！祝你学习愉快！
