AutoCAD 2025 入门到精通教程

第一部分：准备工作与界面初识

1 安装与启动

确保你已经成功安装了 AutoCAD 2025，安装完成后，双击桌面图标或从开始菜单启动程序。

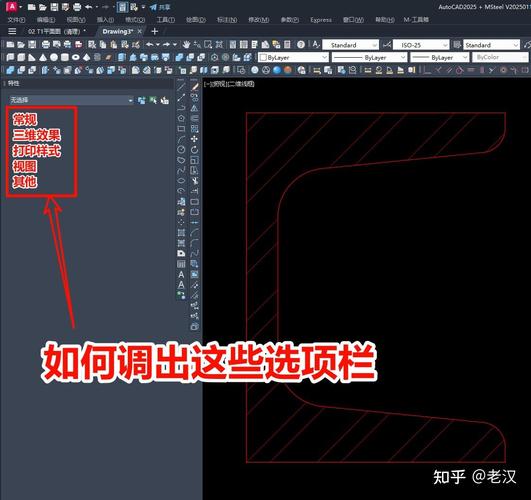

2 认识 AutoCAD 2025 界面

启动后,你会看到一个功能强大的工作区，熟悉界面是高效绘图的第一步。

• 应用程序菜单 (Application Menu)：位于左上角，是“文件”菜单的升级版，用于新建、打开、保存、打印和发布文件等。
• 快速访问工具栏 (Quick Access Toolbar)：位于界面的最顶部，默认包含新建、打开、保存、打印、放弃、重做等常用命令。
• 功能区 (Ribbon)：位于快速访问工具栏下方，是 AutoCAD 的核心命令集合，它按功能分为多个选项卡（如“常用”、“插入”、“注释”等），每个选项卡下又分为多个面板。
• 绘图区域 (Drawing Area)：屏幕中央的空白区域，是你进行绘制和设计的主要空间。
• 命令行 (Command Line)：位于绘图区域的下方，是 AutoCAD 与你交互的重要窗口，你可以在这里输入命令来执行操作，同时它也会显示命令的提示信息。新手务必养成时刻关注命令行的习惯！
• 状态栏 (Status Bar)：位于界面的最底端，包含了许多重要的绘图辅助工具，如坐标显示、栅格显示、正交模式、对象捕捉、动态输入等。

第二部分：基础绘图命令

这是 AutoCAD 的核心，学会这几个命令，你就可以开始画图了。

1 绘制直线

LINE 命令是使用最频繁的命令。

• 操作方法：
  1. 在 “常用” 选项卡的 “绘图” 面板中，点击 “直线” 图标。
  2. 在绘图区域中,点击鼠标左键确定直线的起点。
  3. 移动鼠标,你会看到一条从起点延伸出的橡皮筋线。
  4. 在命令行中输入直线的长度（100），然后按 Enter 键，即可画一条长度为100的水平线。
  5. 你也可以通过点击鼠标左键来指定下一个点,形成一个连续的折线。
  6. 输入 C (Close) 并按 Enter 键，可以将最后一点与起点闭合，形成一个多边形。
  7. 按 Enter 键或按 Esc 键，结束命令。

2 绘制圆

CIRCLE 命令用于绘制圆形。

• 操作方法：
  1. 在 “常用” 选项卡的 “绘图” 面板中，点击 “圆” 图标。
  2. 你会看到多种画圆方式,默认是 “圆心、半径”。
  3. 在绘图区域中点击,指定圆心。
  4. 移动鼠标,输入半径值（50），按 Enter 键，完成绘制。

3 绘制矩形

RECTANGLE 命令用于绘制矩形。

• 操作方法：
  1. 在 “常用” 选项卡的 “绘图” 面板中，点击 “矩形” 图标。
  2. 在绘图区域中点击,指定矩形的第一个角点。
  3. 移动鼠标,输入矩形的长度（200），按 Enter 键。
  4. 输入宽度（100），按 Enter 键，完成绘制。

4 绘制正多边形

POLYGON 命令用于绘制等边多边形（如正方形、正五边形等）。

• 操作方法：
  1. 在 “常用” 选项卡的 “绘图” 面板中，点击 “正多边形” 图标。
  2. 命令行提示 输入侧面数 [4]:，输入你想要边的数量（6），按 Enter 键。
  3. 指定多边形的中心点。
  4. 选择 “内接于圆” 或 “外切于圆”，输入圆的半径，按 Enter 键完成。

第三部分：精确绘图辅助工具

手动绘制很难保证精确,AutoCAD 提供了强大的辅助工具。

1 对象捕捉

这是最重要的辅助工具,它能帮你精确地捕捉到对象的特殊点，如端点、中点、圆心、交点等。

• 启用方法：
  1. 方法一：在状态栏中，找到 “对象捕捉” 图标，右键点击，选择 “设置”。
  2. 在弹出的 “草图设置” 对话框中，勾选你需要的捕捉点（如端点、中点、圆心、交点等），然后点击“确定”。
  3. 方法二：直接在状态栏中点击 “对象捕捉” 图标，使其亮起，即可启用。

2 正交模式

开启后,只能绘制水平或垂直的直线，非常方便绘制建筑图的墙线。

• 启用方法：点击状态栏中的 “正交模式” 图标，使其亮起。

3 极轴追踪

可以按预设的角度增量（如15°、30°）来绘制斜线。

• 启用方法：
  1. 右键点击状态栏的 “极轴追踪” 图标，选择 “设置”。
  2. 在对话框中,勾选 “启用极轴追踪”，并设置“增量角”（30）。
  3. 点击“确定”，然后点击状态栏的 “极轴追踪” 图标使其亮起。

第四部分：图形修改与编辑

画错了怎么办？别担心，修改命令是你的橡皮擦和裁纸刀。

1 选择对象

要修改一个对象,首先要选中它，最简单的方法是：

• 单击选择：用鼠标左键单击对象，被选中的对象会显示夹点（一些小方块）。
• 窗口选择：从对象的左上角向右下角拖动鼠标，只有完全包含在窗口内的对象才会被选中。
• 窗交选择：从对象的右下角向左上角拖动鼠标，只要与窗口相交或完全包含在内的对象都会被选中。

2 删除

ERASE 命令用于删除对象。

• 操作方法：
  1. 先选中要删除的对象。
  2. 按键盘上的 Delete 键。
  3. 或者在 “常用” 选项卡的 “修改” 面板中，点击 “删除” 图标。

3 移动

MOVE 命令用于将对象从一个位置移动到另一个位置。

• 操作方法：
  1. 在 “修改” 面板中，点击 “移动” 图标。
  2. 选中要移动的对象,按 Enter 键。
  3. 指定一个基点（移动的起点）。
  4. 指定第二个点（移动的目标点）。

4 复制

COPY 命令用于复制对象。

• 操作方法：
  1. 在 “修改” 面板中，点击 “复制” 图标。
  2. 选中要复制的对象,按 Enter 键。
  3. 指定一个基点。
  4. 指定第二个点,这是第一个副本的位置，你可以继续指定多个点来创建多个副本，最后按 Enter 键结束。

5 修剪

TRIM 命令非常强大，可以用一个或多个对象作为剪切边，来修剪其他对象。

• 操作方法：
  1. 在 “修改” 面板中，点击 “修剪” 图标。
  2. 命令行提示 选择剪切边...，直接按 Enter 键（表示选择所有对象作为剪切边）。
  3. 然后点击你想要剪掉的部分,该部分就会被删除。

6 延伸

EXTEND 命令与 TRIM 相反，用于将对象延伸到另一个对象。

• 操作方法：
  1. 在 “修改” 面板中，点击 “延伸” 图标。
  2. 选择作为边界的对象,按 Enter 键。
  3. 点击你想要延伸的对象,它就会延伸到边界上。

第五部分：图层管理

图层就像透明的胶片,你可以把不同类型的对象（如墙体、门窗、家具）画在不同的图层上，方便管理和显示。

1 创建和设置图层

• 操作方法：
  1. 在 “常用” 选项卡的 “图层” 面板中，点击 “图层特性” 图标。
  2. 弹出 “图层特性管理器” 对话框。
  3. 点击 “新建图层” 按钮（一个闪电图标），会创建一个名为“图层1”的新图层。
  4. 双击“图层1”的名称，可以重命名，墙体”。
  5. 你可以设置图层的 颜色（方便区分）、线型（如虚线、中心线）和 线宽（打印时的粗细）。
  6. 设置完成后,点击左上角的 “关闭” 按钮。

2 使用图层

• 切换当前图层：在 “图层” 面板的下拉列表中，点击你想要绘制的图层，即可将其设为“当前图层”，之后绘制的新对象都会自动放在这个图层上。
• 改变对象图层：选中一个或多个对象，然后在 “图层” 面板的下拉列表中选择目标图层，这些对象就会被移动到该图层。

第六部分：文字与标注

一张完整的图纸离不开文字说明和尺寸标注。

1 添加文字

• 操作方法：
  1. 在 “注释” 选项卡的 “文字” 面板中，点击 “多行文字”。
  2. 在绘图区域拖动鼠标,拉出一个文本框。
  3. 在弹出的 “文字编辑器” 选项卡中，设置字体、大小、对齐方式等。
  4. 输入文字,点击“关闭文字编辑器”。

2 创建标注

• 操作方法：
  1. 在 “注释” 选项卡的 “标注” 面板中，选择一种标注类型，最常用的是 “线性” 标注（用于标注水平或垂直距离）。
  2. 依次点击要标注的两个端点。
  3. 移动鼠标到合适的位置,点击放置尺寸线。
  4. 在 “标注样式” 下拉列表中，可以统一设置标注的样式（如箭头大小、文字高度等）。

第七部分：文件操作与输出

1 保存文件

• 首次保存：点击快速访问工具栏的 “保存” 图标，选择保存位置，输入文件名，文件类型默认为 .dwg（AutoCAD 的原生格式）。
• 另存为：如果你想创建一个副本，可以选择 “应用程序菜单” -> “另存为”。

2 打印图纸

• 操作方法：
  1. 点击快速访问工具栏的 “打印” 图标。
  2. 在弹出的 “打印-模型” 对话框中，进行以下设置：
     • 打印机/绘图仪：选择你的打印机或打印到文件（如 PDF）。
     • 图纸尺寸：选择你想要的纸张大小（如 A4）。
     • 打印区域：通常选择 “窗口”，然后回到绘图区域框选你想要打印的部分。
     • 打印比例：通常选择 “布满图纸” 或根据需要设置。
  3. 点击“预览”查看效果，确认无误后点击“确定”开始打印。

第八部分：学习资源与进阶

要熟练掌握 AutoCAD，光靠这个教程是不够的，还需要大量的练习。

1. 官方帮助文档：按 F1 键可以随时打开 AutoCAD 的官方帮助文档，里面有最权威的命令说明和示例。
2. 在线视频教程：在 B站、YouTube 等视频平台搜索“AutoCAD 2025 教程”，有大量免费且高质量的中文视频课程。
3. 练习项目：尝试绘制一些简单的图形，
   • 户型平面图：练习直线、矩形、复制、移动、修剪和标注。
   • 机械零件图：练习圆、正多边形、偏移、阵列和尺寸标注。
   • 电路原理图：练习直线、圆、块（Block）的应用。

学习 AutoCAD 的核心在于 “命令 + 辅助工具 + 勤加练习”，刚开始可能会觉得命令繁多，但只要掌握了上述基础，再逐步深入学习，你就能很快上手。多看命令行提示，这是你最好的老师，祝你学习顺利！
