SolidWorks 渲染终极指南：从入门到精通
SolidWorks 自带的 PhotoView 360 和更高级的 SolidWorks Visualize (需单独购买) 是两款非常强大的渲染工具，本教程将以最常用的 PhotoView 360 为主，并介绍 Visualize 的优势，帮助你创作出照片级的逼真图像。
（图片来源网络，侵删）
第一部分：基础入门 - 渲染一张高质量图片
对于初学者,我们只需要掌握以下几个核心步骤，就能快速上手。
步骤 1：准备你的模型
- 清理模型：隐藏或删除所有不必要的草图、基准面、临时特征和注解，一个干净的模型才能在渲染时被正确识别。
- 检查错误：确保模型没有破面、自相交等几何错误，这些错误在渲染时可能导致黑斑、渲染失败或效果失真。
- 关闭“实时预览”：在渲染设置中，关闭“实时预览”选项可以显著提高渲染速度和最终图像的质量。
步骤 2：赋予材质
材质是渲染的灵魂,一个好的材质能让模型“活”起来。
- 打开“材质”编辑器：在右侧的“外观、布景和贴图”任务窗格中，选择“外观”。
- 选择材质：从库中选择一个材质类别（如“金属”、“塑料”、“木材”），然后拖拽到你的模型上。
- 调整材质属性：选中已赋予的材质，在下方的属性管理器中进行调整：
- 颜色：点击颜色方块可以更改基础颜色。
- 光泽度：控制材质表面的反光强度，值越高，反光越强（如抛光金属）；值越低，越哑光（如磨砂塑料）。
- 反射度：控制材质反射周围环境的能力，通常与光泽度配合使用。
- 透明度：设置材质的透明程度，0 为完全不透明，1 为完全透明。
- 凹凸：使用贴图来模拟表面粗糙的细节，如拉丝、皮纹等，能让材质更真实。
步骤 3：设置布景
布景决定了渲染图片的“舞台”和“灯光”，包括环境、房间、背景和光源。
- 打开“布景”编辑器：在“外观、布景和贴图”任务窗格中，选择“布景”。
- 选择预设布景：SolidWorks 提供了大量预设布景，如“工作室”、“摄影棚”、“户外”等，选择一个最符合你产品定位的布景。
- 自定义布景：
- 环境：控制环境的颜色和强度，影响模型的阴影和高光。
- 房间：可以添加一个虚拟的“房间”来产生地面反射和墙壁阴影，调整“大小”和“位置”以获得最佳效果。
- 背景：可以设置为纯色、渐变色或使用一张图片作为背景。
步骤 4：调整相机
相机决定了你最终看到的角度和构图。

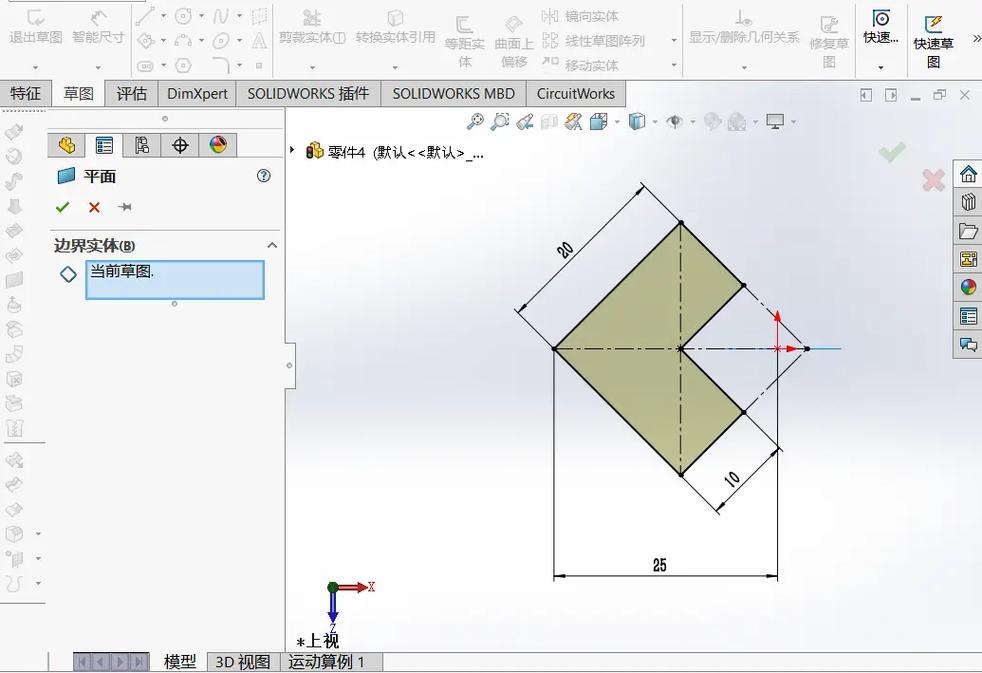

（图片来源网络，侵删）
- 打开“相机”：在“视图” -> “显示” -> “相机”。
- 调整位置：
- 目标位置：相机的焦点，通常是你想展示的产品核心部分。
- 相机位置：你眼睛所在的位置。
- 上方向：定义画面的“正上方”，防止画面倾斜。
- 设置镜头：
- 视野：类似相机的焦距，视野越大，看到的范围越广（广角）；视野越小，看到的范围越窄（长焦），但透视变形越小，对于产品渲染，建议将视野设置在 40° - 60° 之间，以获得自然的透视效果。
- 景深：可以模拟单反相机的效果，让主体清晰，背景模糊，开启后需要设置“焦距”和“光圈”。
步骤 5：最终渲染与输出
所有设置完成后,就可以生成最终的图片了。
- 预览渲染：点击“PhotoView 360”工具栏中的“最终渲染预览”，这个功能会快速生成一个低质量的预览图，用于检查构图、材质和布景是否满意。
- 选项设置：点击“编辑最终渲染...”。
- 输出图像大小：根据需要设置分辨率，对于网络展示，1920x1080 足够；对于印刷，建议 300 DPI 或更高。
- 渲染品质：数值越高，渲染时间越长，图像质量也越好。1/4 或 1/2 的质量已经非常出色，可以用于最终出图，对于需要极致细节的图片，可以选择“全品质”。
- 开始渲染：设置好后，点击“渲染”，耐心等待渲染完成，然后保存图片即可。
第二部分：进阶技巧 - 提升渲染质感
掌握了基础后,通过以下技巧可以让你的渲染效果更上一层楼。
技巧 1：善用“光源”
布景中的默认光源可能不够用,你可以添加自定义光源来突出重点。
- 添加点光源：像一个灯泡，可以向所有方向发光，适合模拟台灯、吊灯。
- 添加聚光源：像一个手电筒，有方向和角度，可以产生清晰的阴影，非常适合作为主光源或强调光，打在产品的Logo或特定功能上。
- 添加线光源/面光源：模拟窗户或大面积的柔光箱，产生柔和、自然的阴影。
技巧：通常使用 三点照明法：
（图片来源网络，侵删）
- 主光源：最亮的光源，照亮大部分模型。
- 辅光源：较暗的光源，用于照亮阴影面，降低对比度。
- 轮廓光：从背面或侧面打光，勾勒出产品轮廓，使其与背景分离。
技巧 2：精细调整材质与贴图
材质的真实感往往藏在细节里。
- 环境反射凹凸：勾选此项，材质会反射布景中的环境，让反光部分更丰富。
- 使用纹理贴图：不要只用颜色，为“凹凸”、“反射”、“漫反射”等通道加载不同的贴图，为木材加载木纹贴图，为金属加载划痕贴图。
- 调整“粗糙度”和“金属度”：这是 PBR (Physically Based Rendering) 材质的核心概念，高金属度和高粗糙度会呈现出类似旧铁皮的效果；高金属度和低粗糙度则会是光亮的镀铬效果。
技巧 3：使用“渲染区域”
当模型很大,但只关心其中一个细节时，使用“渲染区域”可以节省大量时间。
- 在最终渲染预览图中,点击“渲染区域”工具。
- 在画面上框选出你想要重点渲染的区域。
- 点击“渲染”，系统只会渲染你框选的部分，背景则会自动生成。
技巧 4：制作“动画”
除了静态图片,PhotoView 360 还可以制作简单的旋转动画。
- 设置好相机和布景。
- 点击“PhotoView 360” -> “动画向导”。
- 选择“旋转模型”，设置旋转的总角度（如 360°）、帧数和持续时间。
- 生成动画后,可以播放并导出为 AVI 或 WMV 格式的视频文件。
第三部分：高级应用 - SolidWorks Visualize 简介
如果你需要更专业、更高效、效果更逼真的渲染，SolidWorks Visualize 是你的不二之选。
Visualize vs. PhotoView 360 的核心优势：
- 速度极快：基于 GPU 渲染，利用显卡的并行计算能力，渲染速度比 CPU 渲染的 PhotoView 360 快数倍甚至数十倍。
- 实时预览：所见即所得，你在调整材质、布景、相机时，画面会实时更新，让你能直观地看到效果，极大提升了设计效率。
- 材质库更强大：拥有一个庞大的、基于物理真实感的材质库，材质效果非常出色。
- 功能更专业：
- 事件驱动：可以预设多个相机角度、材质和布景组合，一键切换不同方案。
- 高级灯光系统：提供更多专业灯光选项和光照探针，能更好地模拟复杂光照环境。
- 后期处理：内置了调色、景深、辉光、镜头光晕等后期处理功能，无需导出其他软件。
- 云端渲染：可以将任务提交到云端服务器进行渲染，解放你的本地电脑。
Visualize 的工作流程与 PhotoView 360 类似：
- 准备模型 (Import/Prepare)
- 赋予材质 (Appearance)
- 设置布景和灯光 (Scene & Lighting)
- 设置相机 (Camera)
- 渲染输出 (Render & Share)
最大的区别在于,所有步骤都可以在 实时预览 中完成，效率极高。
总结与最佳实践
- 从简到繁：不要一开始就追求极致效果，先用基础功能渲染一张合格的图片，再逐步添加灯光、调整细节。
- 参考现实：多观察生活中物体的材质、光影和颜色，你的渲染效果越贴近现实，就越有说服力。
- 耐心是金：高质量的渲染需要时间，不要吝啬渲染时间，尤其是在输出最终成品时。
- 保存项目文件：保存
.sldprt或.sldasm文件，以及.pvz(Visualize) 文件，这样以后可以随时修改材质、角度或重新渲染不同分辨率的图片。 - 多看多学：浏览 Behance、ArtStation 等设计网站，看看别人的产品渲染图是如何布光和构图的，学习他们的技巧。
希望这份详细的教程能帮助你快速掌握 SolidWorks 渲染，创作出令人惊艳的作品！祝你玩得开心！
