工程制图基础理论（为什么画）
在开始学习软件之前,必须理解工程制图的“语法”和“规则”，这是确保图纸能够被准确、无歧义解读的基石。
1 工程制图概述
- 定义：用标准的图形、符号、文字和尺寸，在图纸上准确表达物体形状、大小、结构和制造要求的技术文件。
- 作用：工程师的“语言”，是设计、制造、施工、检验和交流的依据。
- 分类：
- 零件图：表达单个零件的形状、尺寸、技术要求。
- 装配图：表达多个零件如何组装成一个部件或整机。
2 投影法基础
这是工程制图的核心理论。
- 正投影法：假设观察者的视线（投射线）互相平行且垂直于投影面，将物体投射到投影面上。
- 三视图：从三个基本投影方向（主视、俯视、左视）得到的三个基本视图。
- 主视图：从前向后投射，反映物体的长和高。
- 俯视图：从上向下投射，反映物体的长和宽。
- 左视图：从左向右投射，反映物体的宽和高。
- 三视图投影规律：长对正、高平齐、宽相等，这是绘制和识读三视图的最基本原则。
3 国家标准简介
工程制图必须遵循国家标准（GB/T），在中国主要是《技术制图》和《机械制图》系列标准。
- 图纸幅面与格式：A0, A1, A2, A3, A4等，以及标题栏、明细栏的位置和格式。
- 字体：汉字应写成长仿宋体，字母和数字可为直体或斜体。
- 图线：不同线型代表不同含义（如粗实线可见轮廓线，细实线尺寸线/剖面线，虚线不可见轮廓线，点画线轴线/对称中心线）。
- 尺寸标注：一个完整的尺寸由尺寸线、尺寸界线、尺寸数字和箭头组成，标注规则非常严格，必须清晰、完整、准确。
学习建议：先不要急着打开软件，找一本《机械制图》或《工程制图》教材，花几天时间认真学习前三章，理解投影原理、三视图画法和基本国标规定，这是内功，比软件操作更重要。
（图片来源网络，侵删）
AutoCAD软件入门（用什么画）
掌握了理论,现在我们来学习最主流的绘图工具——AutoCAD。
1 初识AutoCAD
- 工作界面：
- 功能区：最常用的命令分类放置在此，包含“常用”、“插入”、“注释”等选项卡。
- 绘图区：画纸。
- 命令行：最重要的地方！可以输入命令、查看提示、进行参数设置，新手要养成看命令行的习惯。
- 状态栏：显示当前光标坐标、开启/关闭绘图辅助工具（如栅格、正交、对象捕捉）。
- 基本操作：
- 文件操作：
NEW(新建),OPEN(打开),SAVE/QSAVE(保存),SAVEAS(另存为)。 - 视图操作：
ZOOM(缩放, 常用Z+空格+E全图显示,Z+空格+P返回上一视图),PAN(平移, 鼠标中键拖动最方便)。
- 文件操作：
2 精确绘图辅助工具
这是AutoCAD的灵魂,让你能像用尺规一样精确绘图。
- 正交模式：
ORTHO，只能绘制水平和垂直线。 - 对象捕捉：
OSNAP，精确捕捉到对象的特殊点（端点、中点、圆心、交点等）。强烈建议开启并设置好常用捕捉点。 - 极轴追踪：
POLAR，按预设的角度增量绘制倾斜线。 - 对象捕捉追踪：
OTRACK，基于对象捕捉点进行追踪定位。
3 基本绘图命令
- 直线：
LINE或L，绘制连续直线。 - 圆：
CIRCLE或C，有多种画法（圆心半径、两点、三点、相切相切半径）。 - 矩形：
RECTANG或REC。 - 多段线：
PLINE或PL，可以绘制由直线和圆弧组成的连续线段，且整体为一个对象。 - 构造线：
XLINE或XL，无限长的线，常用作辅助线。
4 基本编辑命令
- 选择对象：直接点击，或使用窗口选择 (
W)、窗交选择 (C)。 - 删除：
ERASE或E。 - 移动：
MOVE或M。 - 复制：
COPY或CO。 - 修剪：
TRIM或TR，非常强大的命令，用边界剪切对象。 - 延伸：
EXTEND或EX，将对象延伸到指定的边界。 - 旋转：
ROTATE或RO。 - 缩放：
SCALE或SC。 - 倒角：
CHAMFER或CHA。 - 圆角：
FILLET或F。
学习建议：打开AutoCAD，跟着教程或视频，逐一练习上述命令，目标是：看到一个图形，能立刻反应出需要用哪些命令来绘制和编辑，先画一些简单的几何图形组合，熟练掌握。
工程制图与AutoCAD结合实践（怎么画）
我们将理论和软件结合起来,绘制一张符合标准的工程图。

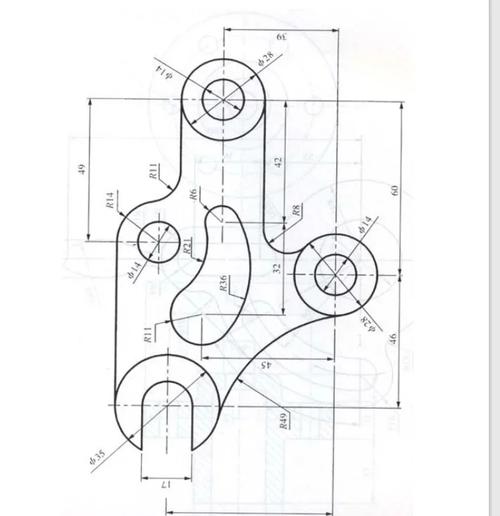

（图片来源网络，侵删）
1 设置绘图环境
每次新建图纸前,都要进行设置。
- 图层设置：
LAYER或LA，这是管理图形的关键！- 创建不同图层,如“粗实线层”、“细实线层”、“中心线层”、“尺寸线层”、“文字层”等。
- 为每个图层设置颜色（建议不同层不同色）、线型（如实线、虚线、点划线）和线宽。
- 绘图时,将相应图层设为当前层，对象就会自动拥有该图层的属性。
- 文字样式：
STYLE或ST，设置符合国标的字体（如gbenor.shx用于字母数字，gbcbig.shx用于汉字）。 - 尺寸样式：
DIMSTYLE或D，这是初期的难点，需要仔细设置。- 设置尺寸线、尺寸界线、箭头、尺寸数字的样式和大小，使其符合国标。
- 可以创建多个尺寸样式,以适应不同标注需求。
2 绘制零件图（完整流程）
以一个简单的“轴”为例：
- 绘制基准线：在“中心线层”绘制轴线。
- 绘制轮廓线：
- 切换到“粗实线层”。
- 使用
LINE或PLINE命令，结合“对象捕捉”和“正交模式”，绘制轴的外轮廓。 - 使用
TRIM、CHAMFER等命令进行编辑。
- 绘制剖面图：
- 使用
PLINE绘制剖切符号。 - 在旁边,使用
HATCH或H命令填充剖面线（图案选择ANSI31）。
- 使用
- 标注尺寸：
- 切换到“尺寸线层”。
- 使用
DIMLINEAR（线性标注）、DIMDIAMETER（直径标注）、DIMRADIUS（半径标注）等命令进行标注。 - 标注时,灵活运用对象捕捉，确保尺寸界线对齐。
- 标注技术要求：
- 使用
MTEXT或T命令填写表面粗糙度、形位公差、热处理要求等。 - 可以创建“块”来简化重复符号的插入（如表面粗糙度符号）。
- 使用
- 栏：
- 使用
TEXT或MTEXT填写零件名称、材料、比例、设计者等信息。
- 使用
学习建议：找一张简单的零件图，尝试自己完整地画一遍，遇到问题，再回头查阅命令或理论，这个阶段，模仿是最好的学习方式。
高级技巧与职业发展（画得更好）
当你能熟练绘制标准图纸后,可以探索更高效、更智能的绘图方式。
1 块与属性
- 块：将多个对象组合成一个单一的对象，可以重复插入、缩放、旋转，极大提高绘图效率（如螺栓、螺母、标题栏、表面粗糙度符号）。
- 属性：为块添加可变的文本信息（如标题栏中的“零件名称”、“图号”等），插入块时，可以方便地输入这些属性值。
2 参数化设计
- 使用几何约束（如水平、垂直、相切、同心）和尺寸约束，为图形添加“规则”。
- 修改一个尺寸,整个图形会自动按规则更新，非常适合进行系列化设计。
3 三维建模基础
- 工作空间：切换到“三维建模”工作空间。
- 基本三维命令：
BOX(长方体),CYLINDER(圆柱体),SPHERE(球体)。 - 编辑命令：
EXTRUDE(拉伸二维图形成三维),REVOLVE(旋转二维图形成三维)。 - 视图控制：使用
VPOINT或三维导航工具（ViewCube）从不同角度观察模型。
4 图纸集与打印
- 图纸集：对于大型项目，使用图纸集管理器可以统一管理所有图纸的视图、标题栏和文件路径。
- 打印与布局：
- 模型空间：直接在绘图区绘制和打印。
- 图纸空间：更专业的打印布局方式，可以在一个布局中创建多个浮动视口，以不同比例和显示方式显示模型，并添加标题栏和注释，实现“所见即所得”的打印效果。
5 职业发展建议
- 选择方向：工程制图应用广泛，可专注于机械、建筑、电气、市政等不同领域。
- 学习相关软件：
- 机械：SolidWorks, UG (NX), Creo (Pro/E)。
- 建筑：Revit, ArchiCAD。
- 电气：EPLAN, AutoCAD Electrical。
- 持续学习：软件版本不断更新，新功能层出不穷，保持学习的热情，关注行业动态。
总结与学习路径
- 第一阶段（1-2周）：理论学习，专注理解投影法、三视图和基本国标。
- 第二阶段（2-3周）：软件入门，熟悉界面，掌握基本绘图和编辑命令，练习辅助工具的使用。
- 第三阶段（4-6周）：综合实践，学习图层、文字、尺寸样式设置，完整绘制2-3张零件图和装配图，将理论与软件操作融会贯通。
- 第四阶段（长期）：技能提升，学习块、属性、参数化、三维建模等高级功能，并开始接触与你专业方向相关的其他CAD软件。
核心思想：先懂规矩，再学工具，多加练习，熟能生巧。
祝你学习顺利,早日成为一名优秀的工程制图人员！
