AutoCAD 2007 基础入门教程

第一部分:准备工作与界面初识

启动 AutoCAD 2007

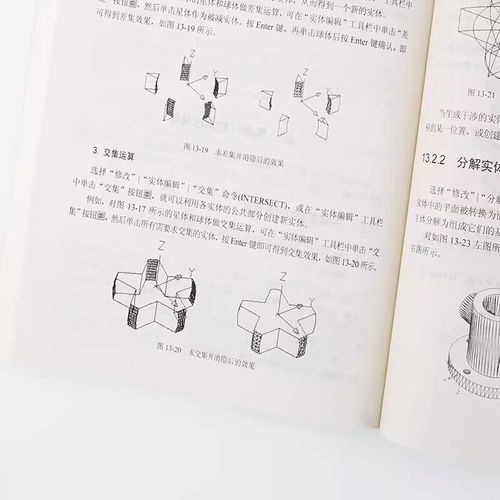

AutoCAD 2007教程从哪里学?入门到精通怎么学?-图1
(图片来源网络,侵删)
  • 双击桌面上的 AutoCAD 2007 图标。
  • 首次启动时,可能会出现“激活”或“注册”向导,选择“激活”并按照提示进行操作,如果只是学习,可以尝试使用试用版或寻找合法的序列号。
  • 启动后,你会看到一个名为 “Drawing1.dwg” 的新文件窗口。

认识 AutoCAD 2007 界面

这是最重要的一步,你需要知道每个区域的功能。

  • 标题栏: 位于最顶部,显示当前文件名和软件名称。
  • 菜单栏: 位于标题栏下方,包含所有命令的集合,如“文件”、“编辑”、“视图”、“插入”、“格式”、“工具”、“绘图”、“标注”、“修改”等。
  • 工具栏: 由一系列图标按钮组成,是执行命令的快捷方式,AutoCAD 2007 默认会显示几个常用工具栏,如“标准”、“绘图”、“修改”、“图层”等,你可以将鼠标悬停在图标上,会显示该命令的名称。
    • 自定义工具栏: 右键单击任意工具栏的空白处,可以勾选或取消勾选工具栏,或创建新的工具栏。
  • 绘图区域: 屏幕中央最大的空白区域,是你绘制和设计图纸的地方,这里有一个十字光标,代表你的鼠标位置。
  • UCS 图标: 在绘图区域的左下角,显示 X 和 Y 轴的方向,代表当前的坐标系。
  • 命令行: 位于绘图区域的下方,是 AutoCAD 与你交互的核心,你可以在这里输入命令、查看命令提示和反馈。请务必养成关注命令行的习惯!
  • 状态栏: 位于窗口最底部,提供了一系列非常有用的控制按钮,如:
    • 坐标显示: 显示当前光标的 X, Y, Z 坐标。
    • 栅格: 显示/隐藏网点,帮助你定位。
    • 正交: 开启后,只能绘制水平和垂直的线。
    • 极轴: 按预设角度(如 15°)引导绘制。
    • 对象捕捉: 自动捕捉到对象的特殊点(如端点、中点、圆心等),极其常用!
    • 对象追踪: 基于对象捕捉点进行追踪。
    • 线宽: 显示/隐藏设定的线宽。

第二部分:基本绘图命令

我们将学习如何绘制最基础的图形。

绘制直线

AutoCAD 2007教程从哪里学?入门到精通怎么学?-图2
(图片来源网络,侵删)

LINE 命令是所有绘图的基础。

  • 方法一(工具栏): 在“绘图”工具栏中,点击直线图标。
  • 方法二(菜单): 点击菜单栏 “绘图” -> “直线”。
  • 方法三(命令行): 在命令行输入 L (LINE 的快捷键),然后按回车。

操作步骤:

  1. 执行 L 命令。
  2. 命令行提示:_LINE 指定第一点: -> 在屏幕上点击一下,确定起点。
  3. 命令行提示:指定下一点或 [放弃(U)]: -> 移动鼠标,点击另一点,画出第一条线段。
  4. 命令行提示:指定下一点或 [闭合(C)/放弃(U)]: -> 可以继续点击画下一条线,或者输入 C (Close) 闭合图形,或者按 ESC 键/回车键结束命令。

绘制圆

CIRCLE 命令用于绘制圆形。

AutoCAD 2007教程从哪里学?入门到精通怎么学?-图3
(图片来源网络,侵删)
  • 快捷键: C
  • 操作步骤:
    1. 执行 C 命令。
    2. 命令行提示:_CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: -> 点击确定圆心。
    3. 命令行提示:指定圆的半径或 [直径(D)]: -> 输入半径值(如 50),然后按回车。

绘制矩形

RECTANGLE 命令用于绘制矩形。

  • 快捷键: REC
  • 操作步骤:
    1. 执行 REC 命令。
    2. 命令行提示:_RECTANGLE 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: -> 点击确定第一个角点。
    3. 命令行提示:指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: -> 移动鼠标,点击对角点,或输入 @100,50(表示相对于起点,X 方向 100,Y 方向 50)来定义一个精确大小的矩形。

第三部分:图形修改与编辑

绘制好图形后,通常需要修改,这是“修改”工具栏大显身手的地方。

选择对象

在执行修改命令前,必须先选择对象。

  • 点选: 直接用鼠标左键单击一个对象。
  • 窗口选择: 在对象左外侧单击,然后向右拖动出一个实线框,只有完全在框内的对象才会被选中。
  • 交叉选择: 在对象右外侧单击,然后向左拖动出一个虚线框,只要与框接触或被包含在内的对象都会被选中。

删除

ERASE 命令用于删除不需要的图形。

  • 快捷键: E
  • 操作步骤:
    1. 执行 E 命令。
    2. 选择你想要删除的对象(可以连续选择多个)。
    3. 选择完毕后,按回车键确认删除。

移动

MOVE 命令用于移动对象的位置。

  • 快捷键: M
  • 操作步骤:
    1. 执行 M 命令。
    2. 选择要移动的对象,按回车。
    3. 命令行提示:指定基点或 [位移(D)] <位移>: -> 在对象上或附近单击一个点作为“抓取点”。
    4. 命令行提示:指定第二个点或 <使用第一个点作为位移>: -> 移动鼠标到新位置,单击确定。

复制

COPY 命令用于复制对象。

  • 快捷键: COCP
  • 操作步骤:
    1. 执行 CO 命令。
    2. 选择要复制的对象,按回车。
    3. 指定基点(同移动命令)。
    4. 指定第二个点,对象就会在此处复制一个,可以继续指定多个点进行多次复制,最后按回车结束。

修剪

TRIM 命令用于用其他对象的边界来修剪对象。

  • 快捷键: TR
  • 操作步骤:
    1. 执行 TR 命令。
    2. 命令行提示:当前设置:投影=UCS,边=无... 选择剪切边... -> 选择作为“剪刀”的对象(一条长直线),然后按回车。
    3. 命令行提示:选择要修剪的对象,或按住 Shift 键选择要延伸的对象,或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: -> 单击你想要剪掉的部分。

第四部分:精确绘图的核心——图层

图层是 AutoCAD 最强大的功能之一,它就像透明的叠加胶片,可以将不同类型的对象(如轴线、墙体、家具、标注)放在不同的图层上,以便于管理、显示和打印。

打开“图层特性管理器”

  • 工具栏: 点击“图层”工具栏上的图标。
  • 命令行: 输入 LA (LAYER) 并回车。

创建新图层

  1. 在“图层特性管理器”对话框中,点击“新建图层”按钮(一个带闪电的黄色方块)。
  2. 新建一个名为“轴线”的图层,回车确认。
  3. 再次点击“新建图层”按钮,创建“墙体”、“门窗”、“文字”等图层。

设置图层特性

  • 颜色: 点击“轴线”图层的“颜色”块,选择一种颜色(如红色),方便区分。
  • 线型: 点击“轴线”图层的“线型”,默认是 Continuous(实线),我们需要点划线。
    • 点击 Continuous,弹出“选择线型”对话框。
    • 点击“加载”按钮,在“加载或重载线型”对话框中找到 ACAD_ISO04W100 (点划线) 或 CENTER (中心线),选择后点击“确定”。
    • 返回“选择线型”对话框,选中刚刚加载的线型,点击“确定”。
  • 线宽: 点击“轴线”图层的“线宽”,选择合适的线宽(如 0.15mm)。

使用图层

  • 在“图层”工具栏的下拉列表中,选择你想要操作的图层(如“墙体”),该图层就会成为“当前图层”。
  • 之后你绘制的所有图形都会自动出现在这个图层上。

第五部分:尺寸标注

一张完整的图纸必须有尺寸标注。

设置标注样式

  1. 点击菜单栏 “标注” -> “标注样式”。
  2. 在“标注样式管理器”中,点击“新建”,创建一个名为“建筑标注”的新样式。
  3. 点击“继续”,进入“新建标注样式”对话框。
    • 直线和箭头: 设置箭头样式、尺寸界线超出量等。
    • 文字: 设置文字高度、颜色、位置。
    • 主单位: 设置单位格式(小数)、精度(0.00)、比例因子(如 100,用于将 1 米画成 100 个单位)。
  4. 设置完成后,点击“确定”返回,将你的新样式“置为当前”。

执行标注命令

  • 线性标注: DIMLINEAR (快捷键 DLI),用于标注水平和垂直距离。
  • 对齐标注: DIMALIGNED (快捷键 DAL),用于标注倾斜对象的实际长度。
  • 半径/直径标注: DIMRADIUS / DIMDIAMETER (快捷键 DRA / DDI),用于标注圆或圆弧。

操作示例 (线性标注):

  1. 执行 DLI 命令。
  2. 命令行提示:指定第一条尺寸界线原点或 <选择对象>: -> 捕捉要标注的线段的第一个端点。
  3. 命令行提示:指定第二条尺寸界线原点: -> 捕捉第二个端点。
  4. 命令行提示:指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: -> 移动鼠标到合适的位置,点击放置尺寸线。

第六部分:文件管理与打印

保存文件

  • 快捷键: Ctrl + S
  • 命令行: QSAVE (快速保存) 或 SAVEAS (另存为)。
  • 建议: 首次保存时,使用 SAVEAS,将文件类型选择为 AutoCAD 2007/LT2007 图形 (*.dwg),以确保兼容性。

打印图纸

  1. 点击菜单栏 “文件” -> “打印” (快捷键 Ctrl + P)。
  2. 在“打印”对话框中:
    • 打印机/绘图仪: 选择你的打印机或 PDF 打印机。
    • 图纸尺寸: 选择你要输出的纸张大小,如 A3A4
    • 打印区域: 选择“窗口”,然后回到绘图区域,框选你想要打印的图形范围。
    • 打印比例: 对于布局打印,通常选择“布满图纸”,对于模型空间打印,可能需要手动设置比例(如 1:100)。
    • 打印样式表: 选择 .ctb 文件,用于控制不同颜色线条的打印线宽和灰度,可以提前设置好。
  3. 设置完成后,点击“预览”查看效果,确认无误后点击“确定”打印。

学习建议与资源

  1. 多练习,多思考: AutoCAD 是一门实践性很强的技能,不要只看教程,一定要亲手操作,尝试画一张简单的平面图或机械零件图。
  2. 善用命令行: 记住常用命令的快捷键(如 L, C, M, CO, TR, E, O 等),能极大提高绘图效率,命令行是最高效的交互方式。
  3. 学习对象捕捉: 这是精确绘图的灵魂,务必熟练掌握“端点”、“中点”、“圆心”、“交点”等捕捉模式。
  4. 理解坐标系: 深刻理解笛卡尔坐标系和相对坐标输入法(如 @x,y),这是精确控制图形位置和尺寸的基础。
  5. 寻找资源:
    • 视频教程: 在 YouTube 或 Bilibili 上搜索 "AutoCAD 2007 教程",有大量中文视频。
    • 电子书: 可以搜索一些经典的 AutoCAD 入门书籍,虽然版本可能较旧,但基础理论是通用的。
    • 在线论坛: 如 CAD 论坛等,遇到问题可以搜索或提问。

祝你学习顺利!掌握 AutoCAD 2007 的基础后,再学习新版软件就会非常容易。
