SolidWorks 工程图终极教程：从零开始，掌握专业级出图标准

一篇教程搞定视图、尺寸、公差与BOM表，助你高效完成产品设计闭环)**

引言：为什么SolidWorks工程图是工程师的“最后一公里”？

作为一名深耕多年的程序员和产品设计师,我深知一个产品的生命周期远不止于三维建模，一个精准、规范、易懂的工程图，是连接设计与制造、沟通与协作的桥梁，是产品从“数字模型”走向“物理实体”的“最后一公里”。

SolidWorks作为业界领先的3D CAD软件，其工程图功能强大而全面，许多初学者甚至一些有经验的用户，往往只掌握了建模技巧，却在工程图绘制上捉襟见肘：视图表达混乱、尺寸标注不全、公差标注不清、BOM表错误百出……这些问题不仅影响工作效率，更可能导致严重的生产失误。

本文将作为一份SolidWorks工程图终极教程，摒弃冗余的理论，以最直接、最实用的方式，带你从零开始，系统掌握SolidWorks工程图的核心技能，无论你是刚入门的机械设计新手，还是希望提升出图规范性的资深工程师，本教程都将为你提供清晰的路径和可操作的步骤。

第一部分：准备工作——搭建你的“数字绘图板”

在开始绘制工程图之前,做好准备工作至关重要，这就像程序员在写代码前要配置好开发环境一样。

核心原则：模型驱动工程图 记住一个黄金法则：工程图是模型的“影子”，所有视图、尺寸、注释都应直接来源于三维模型，这意味着，你的三维模型必须完整、准确、无误，任何模型中的瑕疵，都会在工程图中被放大。

模型检查清单（程序员思维）： 在进入工程图模块前，对你的3D模型进行一次“代码审查”：

• 完整性检查： 所有特征是否完成？有无遗漏的孔、槽或倒角？
• 尺寸驱动： 模型是否完全由尺寸定义？是否存在未定义的草图？
• 命名规范： 零件文件名、装配体文件名是否清晰、规范？（PUMP_ASM_2025.SLDASM）
• 材质与属性： 是否已定义材质、密度等属性？（这对后续的质量计算和BOM表生成至关重要）

启动工程图模块 完成模型检查后，启动SolidWorks，点击【文件】->【从制作新建工程图】，或直接点击标准工具栏上的【新建】->【工程图】，此时会弹出“模型视图” PropertyManager，这是我们创建第一个视图的起点。

第二部分：视图——构建工程图的“骨架”

视图是工程图的骨架,清晰、准确地表达零件或装配体的结构是首要任务。

创建基础视图（主视图、俯视图、左视图） 这是最基础也是最常用的操作。

• 操作步骤：
  1. 在“模型视图” PropertyManager中，选择你要出图的零件或装配体。
  2. 在“方向”选项中，你可以选择标准视图（如前视、上视、左视）或自定义一个方向作为主视图。
  3. 在“比例”选项中，选择1:1（除非有特殊缩放要求），对于工程师来说，1:1的模型比例是标准。
  4. 在图形区域中点击,放置主视图。
  5. 系统会自动激活“投影视图”工具，将鼠标移动到主视图的上方、下方、左侧或右侧，点击即可生成对应的俯视图、仰视图、左视图或右视图。
  6. 按ESC键或点击“投影视图”PropertyManager中的【确定】以完成。

辅助视图与局部视图 当零件有倾斜结构或需要放大局部细节时，它们就派上用场了。

• 辅助视图： 用于表达倾斜结构的真实形状，点击【视图】->【辅助视图】，选择一个参考边（通常是斜面的一条边），然后放置视图。
• 局部视图： 用于放大视图的某个局部，点击【视图】->【局部视图】，绘制一个封闭的轮廓（圆形或草图），系统会自动生成一个带细实线圆圈的放大视图。

剖面视图（Section View） 剖面视图是展示零件内部结构的关键。

• 全剖视图： 点击【视图】->【剖面视图】，选择一个切割平面（通常是参考基准面或直线），零件会沿该平面“剖开”，显示内部结构。
• 半剖视图与局部剖视图： 在“剖面视图”PropertyManager中，可以设置为“半剖”或通过“局部剖”功能来定义剖切范围。

最佳实践： 合理使用视图的组合，确保每一个视图都有其存在的目的，避免冗余，遵循“主视图最能反映零件特征”的原则，其他视图补充说明。

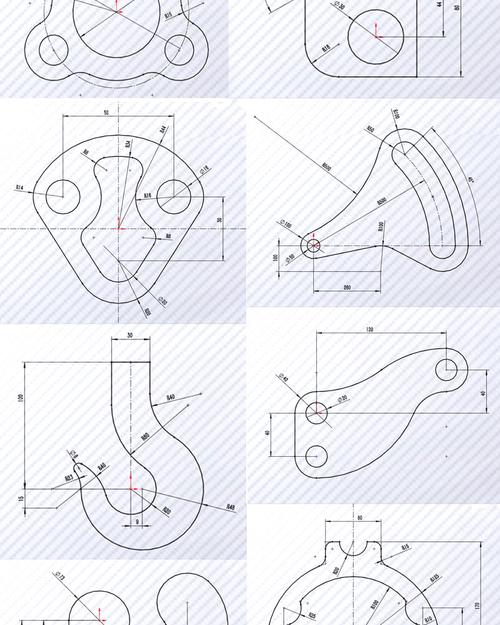

第三部分：尺寸与注解——为模型注入“灵魂”

如果说视图是骨架,那么尺寸和注解就是注入其中的灵魂，它们定义了零件的精确制造信息。

智能尺寸（驱动尺寸） 这是最核心的尺寸标注方式。

• 操作步骤：
  1. 点击【注解】->【智能尺寸】。
  2. 选择要标注的几何元素（线、边、点、圆弧等）。
  3. 拖动鼠标到合适位置放置尺寸。
  4. 在弹出的“修改”对话框中输入精确数值。
• 关键特性： 驱动尺寸与模型双向关联，修改工程图中的尺寸，三维模型会实时更新！反之亦然，这是参数化设计的核心优势。

注解工具箱

• 中心符号线/中心标记： 为圆或圆弧添加中心线，符合制图标准。
• 孔标注： 一键标注孔的直径、深度等信息，非常高效。
• 表面粗糙度： 标注零件表面的加工要求。
• 形位公差： 这是衡量零件质量的关键，点击【注解】->【形位公差】，可以标注平面度、平行度、垂直度、同轴度等。务必理解每个公差项目的含义，这是工程师专业素养的体现。
• 基准特征： 形位公差的参照，是制造和检测的基准。

最佳实践：

• 尺寸清晰、完整、不重复、不封闭。
• 遵循国家标准（GB）或国际标准（ISO/ANSI）的标注规范。
• 将尺寸放置在视图轮廓之外,保持视图整洁。
• 使用“尺寸链”或“基准尺寸”等功能来提高标注效率。

第四部分：图纸格式与模板——打造你的“标准化”工作流

优秀的工程师从不从零开始画图框,创建标准化的图纸模板，可以极大提升效率和规范性。

创建图纸模板

• 操作步骤：
  1. 新建一个工程图文件。
  2. 右键点击图纸空白处,选择【编辑图纸格式】。
  3. 使用草图工具绘制图框、标题栏。
  4. 栏中,使用【注解】->【表格】->【总表】来创建可编辑的属性字段，如“零件名称”、“设计者”、“日期”、“材料”等，通过链接到模型属性或自定义属性，使其自动填充。
  5. 完成设计后,点击【文件】->【另存为】，将“保存类型”选为“工程图模板 (*.drwdot)”，并命名（如：A3横向_公司标准.drwdot）。

应用模板

• 以后新建工程图时,在“新建SolidWorks文件”对话框中，选择“工程图”选项卡，然后你创建的模板就会出现在列表中，直接双击即可使用。

最佳实践： 为公司或个人创建一套包含A0、A1、A2、A3等不同规格的模板库，包含标准图框、标题栏、图层定义、注释样式等，这能确保团队输出的图纸风格统一，专业度高。

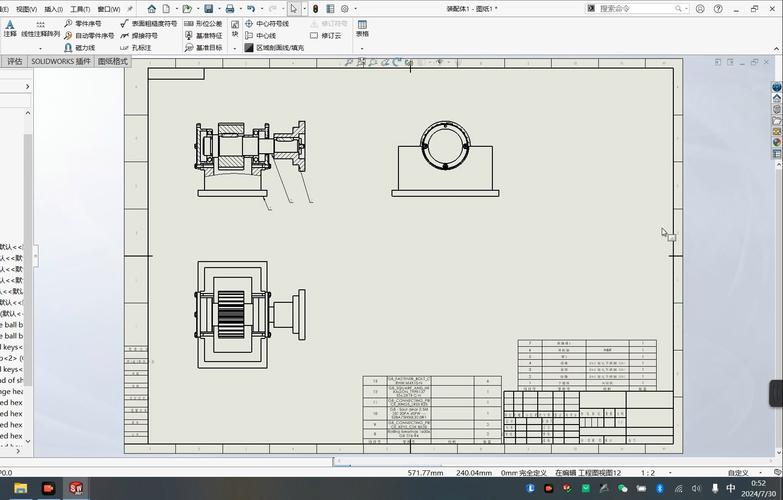

第五部分：BOM表与零件序号——装配图的“管理核心”

对于装配体工程图,物料清单和BOM表是必不可少的管理工具。

插入零件序号

• 点击【注解】->【零件序号】，在装配体的各个零件上点击，系统会自动生成带数字的引出线，可以设置样式（圆形、下划线等）和大小。

生成BOM表

• 点击【注解】->【材料明细表】。
• 在PropertyManager中,选择要插入的视图（通常是装配体视图），选择你创建的表格模板（或使用默认）。
• 设置BOM表的定位点,点击确定。
• 系统会自动根据装配体生成包含“项目号、零件号、描述、数量、材料”等列的表格。

高级技巧： 你可以右键点击BOM表，选择【属性】来自定义表格内容、排序方式和外观，通过链接到零件的自定义属性，可以实现信息的自动化管理。

总结与进阶：从“会用”到“精通”

至此,你已经掌握了SolidWorks工程图的核心流程，但这只是开始，要达到“精通”的境界，你需要：

1. 深入理解GD&T（几何尺寸与公差）： 这不仅仅是软件操作，更是机械设计的核心知识，它能让你设计出更可靠、更低成本、更易于制造的零件。
2. 掌握高级视图： 如断裂视图、交替位置视图、爆炸图等，它们能让复杂的装配关系一目了然。
3. 自动化与二次开发： 对于需要处理大量图纸的工程师，可以学习使用SolidWorks API（这又是程序员大显身手的地方），通过VB.NET或C#编写宏，实现批量出图、自动标注等自动化流程，效率提升数倍。
4. 关注行业标准： 持续学习最新的制图标准和行业规范，让你的设计始终走在前沿。

SolidWorks工程图不仅仅是软件技能,它更是一种工程思维的体现，它要求你严谨、细致，并具备全局观，希望这篇终极教程能为你点亮前行的道路，最好的学习方式就是动手实践，立即打开SolidWorks，尝试创建你的第一张专业工程图吧！

你对SolidWorks工程图还有什么疑问或独到的见解？欢迎在评论区留言分享，我们一起交流进步！
