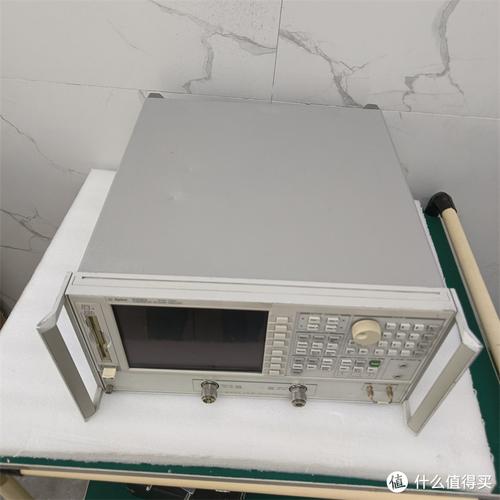

安捷伦网络分析仪使用教程
网络分析仪是测量射频/微波器件（如滤波器、放大器、天线、电缆等）S参数（散射参数）的核心仪器，本教程将引导您一步步掌握其基本使用方法。
（图片来源网络，侵删）
第一部分：基础理论与准备工作
在开始之前,我们需要了解几个核心概念：
-
S参数 (Scattering Parameters)：描述信号在多端口网络（如DUT）中如何传播的参数，我们最常用的是二端口网络的S参数：
- S11 (输入反射系数)：衡量从端口1输入的信号有多少被反射回端口1，它与端口1的阻抗直接相关。
|S11|(单位dB) 表示回波损耗，值越小越好（表示匹配越好）。 - S21 (传输系数)：衡量从端口1输入的信号有多少被传输到端口2，它与器件的增益/衰减直接相关。
|S21|(单位dB) 表示插入损耗（负值）或增益（正值）。 - S22 (输出反射系数)：衡量从端口2输入的信号有多少被反射回端口2，它与端口2的阻抗相关。
- S12 (反向传输系数)：衡量从端口2输入的信号有多少被反向传输到端口1，它与器件的隔离度相关。
- S11 (输入反射系数)：衡量从端口1输入的信号有多少被反射回端口1，它与端口1的阻抗直接相关。
-
测量前的准备工作：
- 安全第一：确保分析仪和DUT（被测器件）均已断电。
- 清洁连接器：使用无水酒精和高纯度无尘布，仔细清洁分析仪的测试端口和DUT的连接器，脏污的连接器是测量误差的最大来源之一。
- 准备好线缆和适配器：根据DUT的接口类型（如N型、SMA、3.5mm等），准备好高质量的同轴电缆和必要的转接适配器。
- 开机预热：打开网络分析仪电源，建议预热30分钟以上，以确保内部电路达到稳定的工作温度，从而保证测量精度。
第二部分：硬件连接与开机设置

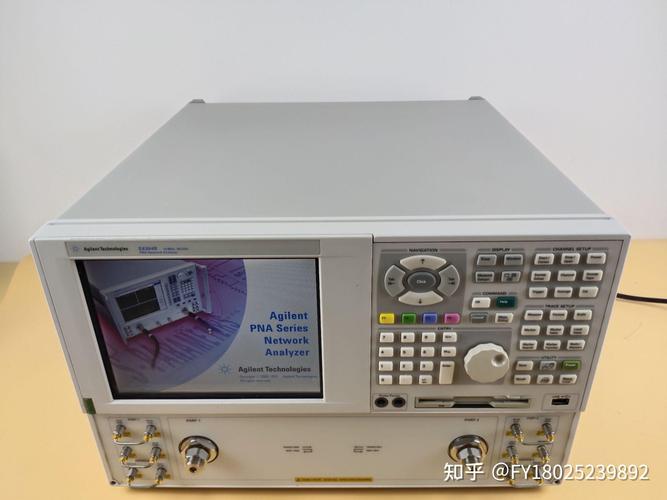

步骤 1: 硬件连接
（图片来源网络，侵删）
- 将测试电缆的一端连接到分析仪的 PORT 1。
- 将另一端连接到DUT的输入端。
- 将第二根测试电缆的一端连接到分析仪的 PORT 2。
- 将另一端连接到DUT的输出端。
- 重要：确保所有连接器都已拧紧，直到感觉到“咔哒”一声。
步骤 2: 开机与界面熟悉
- 按下仪器电源按钮。
- 仪器启动后,会进入默认的测量界面，您会看到一个包含以下元素的屏幕：
- 状态栏：位于屏幕顶部，显示仪器状态、测量模式、触发模式等。
- 数据显示区：屏幕的主要部分，用于显示测量结果，如对数幅度图、史密斯圆图、极坐标图等。
- 软键区：屏幕下方的物理按键，其功能会根据当前屏幕上方的提示而改变。
- 数字键盘：用于输入频率、功率等数值。
- 功能键：如
[Meas],[Format],[Scale],[Cal]等，用于调用常用功能。
第三部分：基本测量流程 (以测量滤波器为例)
目标：测量一个低通滤波器的S11（回波损耗）和S21（插入损耗）。
步骤 1: 设置测量参数
-

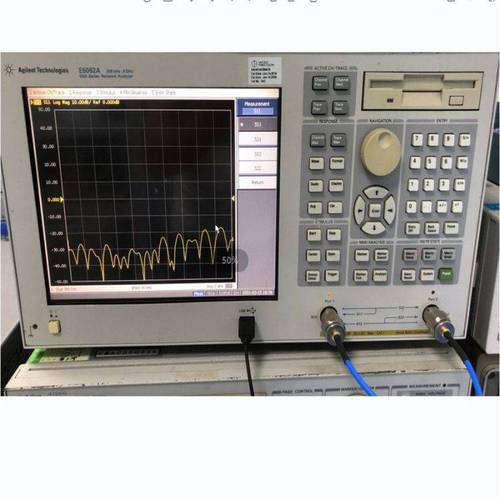

设置测量类型：
（图片来源网络，侵删）- 按下
[Meas]软键。 - 使用数字键盘输入
S11，然后按下[Trace]软键，选择一个空的迹线（如Tr1）。 - 再次按下
[Meas]，输入S21，然后选择另一个空的迹线（如Tr2）。 - 屏幕上应该出现了两条迹线,Tr1显示S11，Tr2显示S21。
- 按下
-
设置频率范围：
- 按下
[Freq]功能键。 - 使用数字键盘输入起始频率,
1 MHz，然后按下[Start]软键。 - 输入结束频率,
3 GHz，然后按下[Stop]软键。 - 屏幕上的X轴（频率轴）应该已经更新为您设定的范围。
- 按下
-
设置显示格式：
- 按下
[Format]功能键。 - 选择 Log Mag（对数幅度），这是最常用的格式，单位为dB，S11和S21通常会使用此格式。
- 按下
-
设置Y轴刻度：
- 按下
[Scale]功能键。 - 可以手动输入 Ref Level（参考电平，即Y轴顶部值）和 Scale/Div（每格代表的dB数），也可以选择 Auto Scale（自动刻度），让仪器自动调整到最佳显示范围，通常建议先使用自动刻度。
- 按下
步骤 2: 执行校准
校准是保证测量精度的最关键步骤！ 校准的目的是消除测试电缆、连接器等系统误差。
-
选择校准类型：
- 按下
[Cal]功能键。 - 选择 Calibrate Kit。
- 选择 2-Port Cal（因为我们用的是两个端口）。
- 选择您使用的校准件类型（如 N Female, Male）。
- 选择 Full 2-Port（完整二端口校准），这会测量所有12项误差项，精度最高。
- 按下
-
执行校准：
- 仪器会提示您依次进行标准的校准件连接,请严格按照提示操作，确保连接器完全拧紧。
- Open (开路)：仪器会提示 "Connect Open to Port 1"，将开路校准件连接到PORT1，然后按下
[Measure]软键，完成后会提示 "Connect Open to Port 2"，重复操作。 - Short (短路)：用短路校准件替换开路校准件，重复上述过程。
- Load (匹配负载)：用50Ω负载校准件替换短路校准件，重复上述过程。
- Thru (直通)：用一根直通电缆将PORT1和PORT2连接起来，仪器会提示 "Connect Thru to Ports 1 & 2"，连接好后按下
[Measure]。
-
保存校准：
- 所有校准点测量完成后,仪器会显示校准状态为 "Cal OK"。
- 按下
[More]->[Save/Recall]，选择保存校准数据到一个校准套件中，并命名（如MyFilter_Cal），这样下次测量相同的频率范围和连接方式时，可以直接调用此校准数据。
步骤 3: 连接DUT并进行测量
- 移除校准件：小心地将所有校准件从测试端口上取下。
- 连接DUT：将您的滤波器（DUT）连接到PORT1和PORT2的测试电缆上。
- 观察结果：屏幕上的两条迹线现在显示的就是您滤波器的实际S参数了。
- Tr1 (S11)：在通带内，曲线应低于-10dB（越低越好），表示输入匹配良好，在阻带内，S11会升高，表示信号被反射。
- Tr2 (S21)：在通带内，曲线应接近0dB（低损耗），在阻带内，曲线应急剧下降（高衰减）。
第四部分：常用高级功能
-
标记点
- 按下
[Marker]功能键。 - 选择
Marker -> On/Off来开启标记点。 - 使用
Marker -> Search功能可以搜索峰值、谷值、截止频率等特定点。 - 标记点会精确显示该点的频率、幅度等信息，非常便于读取数据。
- 按下
-
史密斯圆图
- 按下
[Format]功能键。 - 选择 Smith Chart。
- 这通常用于观察S11或S22,以直观地显示阻抗匹配情况，史密斯圆图的中心点是完美的50Ω匹配。
- 按下
-
保存与导出数据
- 保存仪器状态：按下
[Save/Recall]，可以保存当前的仪器设置（频率、测量项、刻度等）。 - 保存截图：按下
[File]->Print->Save Screen，可以将屏幕图像保存到U盘。 - 导出数据：按下
[File]->Save/Recall->Save Trace，可以将当前迹线的频率和幅度数据保存为CSV或TXT文件，便于在Excel等软件中进行分析。
- 保存仪器状态：按下
第五部分：关机与注意事项
- 关机：按下电源按钮，仪器会提示确认，再次按下即可关闭电源。
- 注意事项：
- 勿带电插拔：严禁在仪器通电的情况下连接或断开DUT，这会损坏仪器的内部源和接收机。
- 阻抗匹配：始终确保网络分析仪的端口连接到50Ω阻抗的系统，连接开路或高阻抗负载时，源可能会输出过高功率。
- 定期维护：定期清洁连接器，并使用校准件定期检查系统性能，确保测量结果的准确性。
使用安捷伦网络分析仪的核心流程可以概括为：
开机 -> 连接 -> 设置 -> 校准 -> 测量 -> 分析
- 连接是基础，要确保物理连接可靠、清洁。
- 设置是前提，要根据被测器件的特性正确配置频率范围和测量格式。
- 校准是灵魂，没有经过校准的测量数据是不可信的。
- 测量与分析是目的，学会使用标记点和各种显示格式来解读器件的性能。
希望这份教程能帮助您快速上手安捷伦网络分析仪,对于更复杂的应用（如时域分析、噪声系数测量等），建议参考对应型号的 用户手册。
