第一部分：核心概念与准备工作

在开始之前,理解 ArtCAM 的几个核心概念至关重要：

1. 矢量：可以理解为2D的线条、形状，它们是创建浮雕的“蓝图”或“路径”，一个圆形、一个文字轮廓、一个人物剪影都是矢量，矢量决定了浮雕的形状和边界。
2. 灰度图：这是 ArtCAM 的“魔法”所在，一张普通的黑白照片或你绘制的灰度图，其颜色的深浅会直接转换为浮雕的高低。黑色代表最高点，白色代表最低点（或基准平面），灰色代表中间高度，这是将2D图像转换为3D浮雕最核心的方法。
3. 模型：由矢量或灰度图生成的3D实体，你可以旋转、缩放、检查这个3D模型。
4. 刀具路径：这是连接你的3D模型和数控机床（如CNC雕刻机）的桥梁，刀具路径告诉机床应该走什么路径、用什么刀具、下刀多深，从而把你设计的3D模型真实地雕刻出来。

准备工作：

• 软件：安装好 ArtCAM Classic 或 ArtCAM Insignia 版本。
• 素材：
  • 矢量文件：AI, DXF, EPS 等格式的2D矢量图形。
  • 位图文件：JPG, BMP, PNG 等格式的灰度图像。

第二部分：基本操作流程

一个完整的 ArtCAM 圆雕项目通常遵循以下六个步骤：

创建新模型

1. 打开 ArtCAM，选择 File > New (文件 > 新建)。
2. 在弹出的对话框中,设置模型的尺寸、分辨率和单位。
   • 尺寸：根据你的设计需求设置，300mm x 300mm。
   • 分辨率：非常重要！ 分辨率越高，模型越精细，但计算量越大，对于浮雕，通常建议使用 1mm 或 0.5mm 的网格大小，如果你的模型很大且细节要求高，0.5mm 更好。
   • 单位：通常选择 Millimeters (毫米)。
3. 点击 OK 创建一个新的空白模型。

输入或创建矢量

矢量是浮雕的骨架,你可以通过两种方式获得矢量：

方法A：导入矢量文件

1. 选择 Vectors > Import Vectors > From File... (矢量 > 导入矢量 > 从文件...)。
2. 选择你的 DXF 或 AI 文件。
3. 导入后,你可能需要使用 Vectors > Transform Vectors > Move / Rotate / Scale (矢量 > 变换矢量 > 移动 / 旋转 / 缩放) 等工具来调整矢量的大小和位置，使其适合你的模型。

方法B：在 ArtCAM 中直接绘制

1. 使用左侧工具栏的绘图工具,如 Line (直线), Circle (圆), Rectangle (矩形), Ellipse (椭圆) 等。
2. 你也可以使用 Create Vectors from Bitmap... (从位图创建矢量) 功能，将位图的轮廓提取出来，但效果通常不如直接绘制或导入专业软件（如 AI）生成的矢量精确。

关键操作：矢量的编辑

• 选择矢量：使用 Selection Arrow (选择箭头工具)。
• 焊接：将多个独立的矢量连接成一个，选择需要焊接的矢量，Vectors > Join Vectors (矢量 > 焊接矢量)。
• 创建边界：为复杂的矢量组创建一个外轮廓，选择所有内部矢量，Vectors > Create Boundary (矢量 > 创建边界)。

基于矢量创建浮雕

这是将2D“蓝图”变成立体的关键步骤。

1. 选择一个或多个矢量。
2. 进入 Relief > Create Relief from Vector... (浮雕 > 从矢量创建浮雕)。
3. 在弹出的对话框中设置参数：
   • Height (高度)：浮雕的最高点，输入 20mm。
   • Taper (锥度)：控制浮雕侧面的斜度，0度是垂直壁，大于0度的值会使侧面有坡度，对于CNC加工，通常建议设置一个小的锥度（如1-2度），以便于脱模。
   • Base Height (基准高度)：浮雕的底部高度，通常是0。
4. 点击 OK，ArtCAM 会根据你的矢量生成一个基础的3D浮雕。

使用灰度图创建/修改浮雕

这是 ArtCAM 最强大的功能，可以创建照片般精细的浮雕。

1. 导入灰度图：

   • 选择 Relief > Create Relief from Bitmap... (浮雕 > 从位图创建浮雕)。
   • 选择你的灰度图文件。
   • 在对话框中设置图像的尺寸和位置,使其与你的模型匹配。
   • 关键参数：Max Height (最大高度)，这决定了整个浮雕的总高度。
   • 点击 OK，一个基于灰度图的浮雕就会被创建。

2. 将灰度图应用到现有浮雕：

   • 你已经有了一个基础的矢量浮雕,现在想在其表面增加纹理细节。
   • 先创建好你的基础浮雕。
   • 再导入一张灰度图（比如木纹、石纹或皮肤纹理）。
   • 选择这个灰度图,然后进入 Relief > Apply Relief Bitmap... (浮雕 > 应用浮雕位图)。
   • 选择你要应用到的目标浮雕,并设置 Max Height（这个高度是叠加在原有浮雕之上的额外高度）。
   • 这样,纹理就会被精细地“印”在你的浮雕表面。

浮雕的编辑与组合

rarely 一个浮雕是孤立的，你需要对它们进行编辑和组合。

• 浮雕层：ArtCAM 可以管理多个浮雕层，你可以像Photoshop的图层一样，在不同的层上创建和编辑浮雕，最后再将它们合并。
  • Relief > Manage Relief Layers... (浮雕 > 管理浮雕层)。
• 浮雕变换：对选中的浮雕进行移动、旋转、缩放。
  • Relief > Transform Relief... (浮雕 > 变换浮雕)。
• 浮雕组合：将多个浮雕组合成一个。
  • 选择所有要合并的浮雕,Relief > Combine Reliefs... (浮雕 > 组合浮雕)。
• 浮雕切割：用一个浮雕去“挖”另一个浮雕。
  • 选择“工具”浮雕和“目标”浮雕，Relief > Cut Reliefs... (浮雕 > 切割浮雕)。

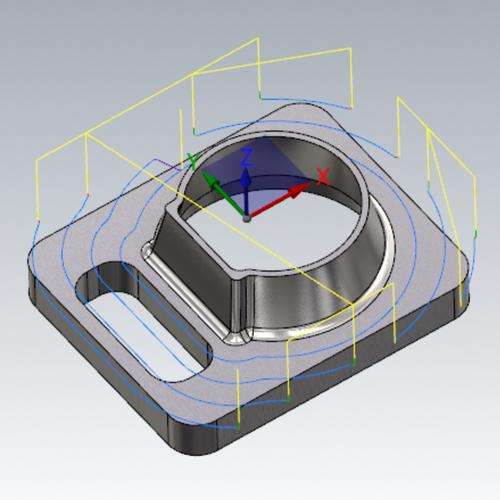

生成刀具路径

这是最后一步,将你的3D模型“翻译”成CNC机床能读懂的语言。

1. 选择加工策略：

   • Toolpaths > 3 Strategies... (刀具路径 > 3D策略...).
   • 这是3D加工的核心,ArtCAM 提供了多种策略，最常用的是：
     • 3D Spiral (3D螺旋)：用于粗加工，快速去除大量材料，路径呈螺旋状。
     • 3D Waterline (3D等高线)：用于精加工，沿着等高线一层一层地切削，可以得到非常精细的表面。
     • 3D Parallel (3D平行)：刀具路径是平行的，适合加工平缓的曲面。

2. 设置刀具参数：

   • 在策略设置窗口中,你需要选择一把刀具（如平底铣刀、V型刀、球头刀）。
   • 设置切削参数：
     • Stepover (行距/步距)：刀具路径之间的重叠量，通常设为刀具直径的30%-50%。
     • Z-Step (层高)：每层切削的深度。
     • Spindle Speed (主轴转速) 和 Feed Rate (进给速度)：这些取决于你的机床和材料。

3. 计算并保存刀具路径：

   • 设置完成后,点击 Calculate (计算)。
   • ArtCAM 会开始计算，你可以看到一个预览路径。
   • 计算完成后,保存刀具路径文件，通常是 .tap 或 .nc 格式，可以直接导入到你的CNC控制软件（如 Mach3, UGS, GRBL）中。

第三部分：完整实例 - 制作一个简单的文字浮雕

假设我们要在一个 100x100mm 的木板上雕刻 "ArtCAM" 字样，高度为5mm。

1. 新建模型：File > New，尺寸 100x100mm，分辨率 1mm。
2. 创建文字矢量：
   • 使用左侧的 Text 工具，在画布上点击，输入 "ArtCAM"。
   • 在属性栏选择字体和大小,调整位置使其居中。
   • 选择文字矢量,Vectors > Create Boundary 为文字创建一个外框。
3. 生成浮雕：
   • 选择文字和外框矢量。
   • Relief > Create Relief from Vector...，设置 Height 为 5mm，Taper 为 1度，Base Height 为 0。
   • 点击 OK，一个立体的文字浮雕就出现了。
4. 检查模型：

   使用右侧的视图控制按钮（旋转、缩放、平移）从各个角度检查你的3D模型。

5. 生成刀具路径：
   • Toolpaths > 3 Strategies...。
   • 选择 3D Waterline 策略（为了得到精细的侧面）。
   • 选择一把合适的 V 型刀（如 90度 V刀）。
   • 设置 Stepover 为 0.4mm，Z-Step 为 0.5mm。
   • 点击 Calculate 计算路径。
6. 保存：
   • 保存你的 ArtCAM 项目文件 (.art)。
   • 保存计算好的刀具路径 (保存为 .tap 文件)。

你就可以把这个 .tap 文件加载到CNC机器上开始雕刻了！

学习资源与进阶技巧

• 官方教程：虽然旧，但网上可以找到很多 ArtCAM 的官方培训视频 PDF 和文件，非常系统。
• 视频网站：在 YouTube、Bilibili 等平台搜索 "ArtCAM tutorial"，有大量中文和英文的实战案例，观看视频是学习最快的方式。
• 社区论坛：寻找一些老牌的 CNC 论坛或 ArtCAM 专版，可以提问和交流。
• 进阶技巧：
  • 使用矢量映射：可以将矢量形状映射到浮雕表面，创建凹槽或凸起。
  • 投影矢量：将一个2D矢量投影到3D曲面上，用于刻字或添加细节。
  • 组合使用：将矢量浮雕和灰度图浮雕完美结合，先用矢量做出主体造型，再用灰度图添加表面肌理。

希望这个详细的教程能帮助你顺利入门 ArtCAM 圆雕设计！祝你创作愉快！
