南方CASS 7.0 综合教程
第一部分：初识CASS 7.0
1 什么是南方CASS？
南方CASS（Computer Aided Surveying System）是中国南方测绘仪器公司基于AutoCAD平台开发的一套数字化地形地籍成图软件，它广泛应用于测绘、国土、规划、水利、电力、交通等领域，是进行内外业一体化测图（全站仪、RTK采集数据，室内成图）和工程数据处理的行业标准软件之一。
（图片来源网络，侵删）
核心功能：
- 数据采集与处理： 支持多种全站仪、RTK等设备的数据格式。
- 数字化测图： 快速绘制地形图、地籍图、管线图等。
- 工程应用： 土方量计算、断面图绘制、面积量算、坐标转换等。
- 数据管理： 对点、线、面等图元进行高效管理。
2 安装与启动
- 系统要求： CASS 7.0是较老版本的软件，对电脑配置要求不高，建议在 Windows 7 或 Windows XP (兼容模式) 系统上运行,在更高版本的Windows上可能需要兼容性设置或虚拟机。
- 安装步骤：
- 解压安装包。
- 运行
setup.exe。 - 按照向提示进行安装，选择安装路径（建议默认路径
C:\CASS70）。 - 安装完成后,桌面会出现快捷方式。
- 启动软件：
- 双击桌面快捷方式。
- 启动后会加载AutoCAD界面,并加载CASS的工具栏和菜单。
第二部分：CASS 7.0 界面与工作环境

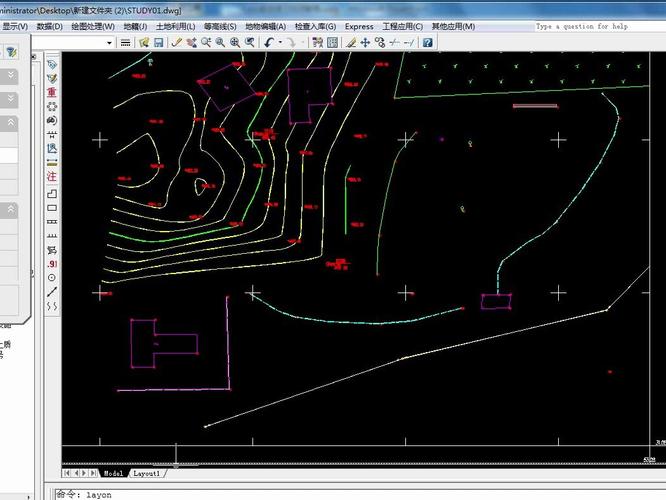

启动CASS后，你会看到一个熟悉的AutoCAD界面,但多了许多专业的测绘工具栏。
- 顶部菜单栏： 包含文件、编辑、显示、绘图处理、数据处理、工程应用、入库处理等核心功能。
- 左侧工具栏： 这是CASS的核心，包含了几乎所有绘图命令，如“坐标定位”、“屏幕菜单”、“地物绘制”等。
- 命令行窗口： 位于界面底部，用于输入命令和查看提示信息。这是非常重要的交互窗口，新手一定要养成看命令行的习惯。
- 状态栏： 显示当前光标坐标、捕捉模式、栅格等。
第三部分：核心工作流程——“从野外数据到数字地图”
这是CASS工作的核心思想，通常分为三步：数据导入 -> 绘处理 -> 成图输出。
数据导入与展点
假设你已经通过全站仪或RTK采集了数据，并导出了 .dat 格式的文本文件（这是最常见的数据格式）。
（图片来源网络，侵删）
-
数据格式检查：
.dat文件通常是文本文件,可以用记事本打开。- 标准格式为：
点号,编码,Y坐标,X坐标,高程。1,D101,31245.678,56789.012,45.678。 - 编码是关键，它代表了该点的地物属性（如房角点、路灯、道路边线等），如果没有编码,就是高程点。
-
展高程点：
- 目的： 将所有采集的点在图上显示出来,让你知道点的位置和高程。
- 操作路径：
绘图处理->展高程点。 - 命令行会提示：

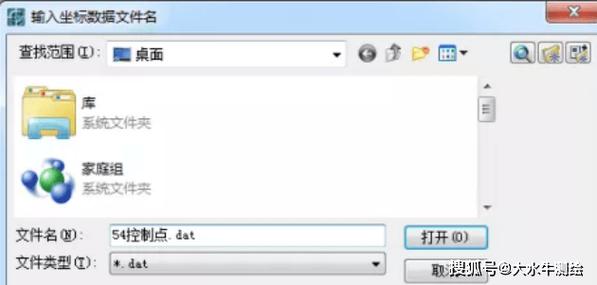

请选择高程点坐标文件 (DAT):-> 选择你的.dat文件。 - 命令行会继续提示：
请输入高程点注记间隔(米):-> 输入一个数字，2，表示每隔2米才显示一个高程数值,避免图面过于拥挤。 - 完成后，图上会显示出所有点的位置,部分点会标注高程。
-
展点号：
- 目的： 显示每个点的编号,方便后续绘图时识别。
- 操作路径：
绘图处理->展点号。 - 选择
.dat文件,按提示操作即可。
-
展控制点：
（图片来源网络，侵删）如果数据中有控制点（如导线点、水准点），可以用此功能单独展绘出来,通常用特定的图例表示。
绘图处理（核心环节）
这是最需要练习和经验的步骤，CASS提供了两种主要的绘图方式：“简码法”和“编码引导法”，以及最灵活的“点号定位法”。
简码法（适合快速绘制）
- 原理： 在野外采集数据时，直接在点号后输入简码（如
F代表房角，L代表道路边线，D代表电杆），内业时,软件根据简码自动连线。 - 操作：
- 确保你的
.dat文件中包含了简码。 绘图处理->简码识别。- 选择你的
.dat文件。 - 软件会自动根据简码绘制出地物。优点是快，缺点是对野外记录要求高，容易出错。
- 确保你的
编码引导法（适合规范作业）
- 原理： 在一个文本文件（引导文件）中，为每个地物（如一个房子）编写一个编码，并指定构成这个地物的点号范围，内业时,软件根据引导文件和坐标文件来绘图。
- 操作： 此方法相对复杂，需要预先编写引导文件,初学者可先跳过。
点号定位法（最常用、最灵活，推荐新手掌握）
-
原理： 通过左侧的“屏幕菜单”，根据坐标点的位置，手动选择地物类型,然后通过点号来绘制。
-
操作步骤（以绘制一个房子为例）：
- 打开屏幕菜单： 确保左侧的“屏幕菜单”工具栏是打开的。
- 选择地物类型： 在屏幕菜单中，找到
居民地->一般房屋->四点房屋。 - 输入点号： 命令行会提示
第一点: <点号捕捉 开>，你直接在命令行输入构成房屋的第一个点的点号（1）,然后按回车。 - 输入后续点号： 命令行会继续提示
指定下一点或 [闭合/退出]:，你依次输入房角的其他点号（2,3,4）。 - 闭合图形： 输入完最后一个点号（
4）后，命令行会再次提示指定下一点或 [闭合/退出]:，此时输入C(Close) 并回车,房屋图形就会自动闭合。 - 完成绘制： 一个四点房屋就绘制完成了。
-
绘制其他地物：
- 绘制道路：
交通设施->平行道路->主路,然后依次输入道路边线的点号。 - 绘制陡坎：
地貌土质->陡坎，输入坎上线的点号,软件会自动生成陡坎符号。 - 绘制独立地物（如路灯）：
独立地物->路灯，然后输入路灯所在位置的点号,软件会自动插入图块。
- 绘制道路：
核心技巧：
- 放大缩小： 不断使用
ZOOM(缩放) 和PAN(平移) 命令来查看图形细节。 - 图层管理： 不同类型的地物最好放在不同的图层（如
JMD居民地,DLSS道路设施,SXDM水系地貌），可以在“屏幕菜单”的图层管理中操作。 - 使用对象捕捉： 确保状态栏的
对象捕捉(F3) 是开启的，这样可以精确地捕捉到端点、交点等。
编辑与修饰
- 修改： 使用AutoCAD的常规命令（如
MOVE,ROTATE,ERASE,TRIM）对已绘制的图形进行修改。 - 注记： 使用
绘图处理->文字注记功能，添加地名、路名、说明文字等。 - 图框：
绘图处理->标准图幅->绘制图框，输入图幅信息（如比例尺、图名、测绘单位等）,软件会自动生成标准图框。
成果输出
- 保存文件： 保存为
.dwg格式，这是AutoCAD的原始格式,便于后续编辑。 - 打印出图： 使用
FILE->PLOT(打印) 命令，设置打印机、纸张大小、打印比例等,即可将图纸打印出来。 - 导出数据： 可以将图形数据导出为其他格式，如
DXF(通用交换格式)、GIS格式等。
第四部分：常用功能速查
| 功能类别 | 菜单路径 | 简要说明 |
|---|---|---|
| 数据处理 | 数据处理 -> 坐标数据文件合并 |
合并多个 .dat 文件。 |
数据处理 -> 读全站仪数据 |
直接从全站仪下载数据。 | |
数据处理 -> 坐标数据文件编辑 |
修改 .dat 文件中的点号、坐标、编码。 |
|
| 工程应用 | 工程应用 -> 计算两线间面积 |
计算两条封闭曲线之间的面积。 |
工程应用 -> 土方量计算 -> 方格网法 |
计算场地平整所需的土方量。 | |
工程应用 -> 断面土方计算 |
根据断面图计算土方量。 | |
工程应用 -> 坐标转换 |
进行不同坐标系之间的转换（如大地坐标与平面坐标）。 | |
| 绘图处理 | 绘图处理 -> 加入实体编码 |
为无编码的图形添加属性。 |
绘图处理 -> 高程点生成DTM |
由高程点生成数字地面模型。 | |
绘图处理 -> 绘等高线 |
基于DTM自动绘制等高线。 |
第五部分：学习建议与资源
- 勤动手： CASS是实践性极强的软件，看十遍教程不如自己动手画一遍，找一套简单的练习数据（网上有很多资源）,跟着教程流程完整地做一遍。
- 理解编码： 深入理解CASS的编码规则（
CASS.SYS文件），这是实现自动化成图的关键，你可以自定义编码,提高绘图效率。 - 善用帮助： CASS自带的帮助文档（
F1键）非常详细,是随时查阅的好工具。 - 关注社区： 搜索“南方CASS论坛”、“测绘技术论坛”等，里面有大量用户分享的经验、技巧和常见问题解答。
- 版本更新： 虽然本教程针对7.0，但南方测绘已推出更高版本（如CASS 9.0, 10.0, 11.0等），新版本在界面和功能上有所优化，但核心工作流程和原理基本一致，掌握了7.0,学习新版本会非常快。
希望这份教程能帮助你顺利入门南方CASS 7.0！祝你学习愉快！
