第一部分：Multisim 14 简介

Multisim 是美国国家仪器公司推出的一款电路仿真软件，是电子设计自动化领域的重要组成部分，它集成了电路原理图绘制、电路仿真、虚拟仪器、后期分析等功能，被誉为“虚拟电子实验室”。

主要特点：

1. 丰富的元器件库：包含数千种真实元器件的模型，从基本的电阻、电容到复杂的微控制器、FPGA。
2. 强大的仿真引擎：基于SPICE（Simulation Program with Integrated Circuit Emphasis）内核，仿真结果准确可靠。
3. 虚拟仪器：提供示波器、万用表、函数发生器、频谱分析仪等虚拟仪器，操作如同真实仪器。
4. 直观的用户界面：图形化界面，易于上手。
5. 与硬件结合：可与NI ELVIS等教学实验平台结合，实现从仿真到硬件的原型验证。

适用人群：

• 电子工程、自动化、通信等专业的学生
• 电子工程师（用于电路设计和验证）
• 电子爱好者（用于学习和实验）

第二部分：软件界面初识

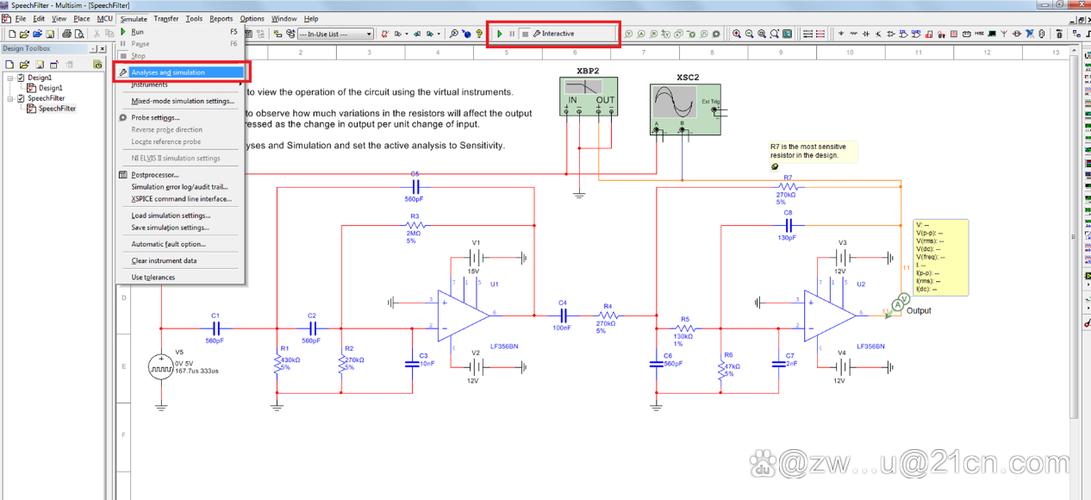

启动 Multisim 14 后，你会看到如下主界面，熟悉各个区域的功能是第一步。

1. 菜单栏：包含所有命令，如文件、编辑、视图、仿真、工具等。
2. 工具栏：常用命令的快捷图标，如新建、打开、保存、缩放、运行/停止仿真等。
3. 元器件工具栏：这是最核心的区域，用于选择和放置各种电子元器件。
   • Sources (电源/信号源)：电池、交流电源、接地、时钟信号、函数发生器等。
   • Basic (基本元件)：电阻、电容、电感、开关、连接器等。
   • Diodes (二极管)：普通二极管、稳压二极管、发光二极管等。
   • Transistors (晶体管)：BJT、MOSFET、JFET等。
   • TTL & CMOS (逻辑门)：各种标准的数字逻辑门电路。
   • Mixed (混合器件)：555定时器、ADC/DAC、模拟开关等。
   • Indicators (指示器)：电压表、电流表、LED、七段数码管、蜂鸣器等。
   • Power Components (功率组件)：保险丝、变压器、电机等。
   • Miscellaneous (杂项)：保险丝、晶振、继电器等。
   • RF Components (射频组件)：传输线、混频器、滤波器等。
   • Electromechanical (机电元件)：开关、继电器、电机等。
4. 仿真开关：绿色的“运行”按钮和红色的“停止”按钮，用于控制仿真过程。
5. 设计工具箱：类似于Windows的文件资源管理器，显示当前项目的层次结构，包括电路图、PCB布局、仿真数据等。
6. 电路设计窗口：这是你绘制电路原理图的主工作区。
7. 虚拟仪器工具栏：用于放置各种虚拟仪器，如示波器、万用表、函数发生器等。

第三部分：第一个电路仿真——LED闪烁灯

让我们通过一个简单的实例,走完从创建电路到查看结果的完整流程。

任务目标：

搭建一个由555定时器构成的LED闪烁电路,并用示波器观察其输出波形。

创建新文件

1. 打开 Multisim 14。
2. 点击菜单栏 文件 -> 新建 -> 原理图，或直接点击工具栏的“新建”图标。
3. 软件会创建一个空白的电路设计窗口。

放置元器件

1. 放置电源和接地：

   • 在元器件工具栏中,点击 Sources (电源)。
   • 在弹出的窗口中,类别选择 POWER_SOURCES。
   • 从组件列表中,选择 VCC (直流电源)，点击 OK，然后在电路图中点击放置，双击 VCC 图标，将其值改为 5V。
   • 同样在 POWER_SOURCES 中，选择 GROUND (接地)，点击 OK 放置。注意：任何一个电路都必须有接地！

2. 放置555定时器：

   • 在元器件工具栏中,点击 Mixed (混合器件)。
   • 在弹出的窗口中,类别选择 TIMER。
   • 从组件列表中,选择 555，点击 OK 放置。

3. 放置电阻和电容：

   • 点击 Basic (基本元件)。
   • 电阻：在 RESISTOR 类别中，选择两个 1k 的电阻，点击 OK 放置。
   • 电容：在 CAPACITOR 类别中，选择一个 10uF 的电解电容和一个 01uF 的陶瓷电容，点击 OK 放置。
   • 提示：放置电解电容时，注意其极性（有“+”号的一端为正极）。

4. 放置LED和限流电阻：

   • 点击 Diodes (二极管)，选择 LED_red (红色LED)，点击 OK 放置。
   • 点击 Basic (基本元件)，选择一个 330 的电阻作为LED的限流电阻，点击 OK 放置。

5. 放置虚拟示波器：

   • 点击虚拟仪器工具栏,选择 Oscilloscope (示波器)，点击 OK 放置。

连接电路

1. 使用连线工具：将鼠标光标移动到某个元器件的引脚上，光标会变成一个带十字的十字线，点击并拖动到另一个元器件的引脚，即可完成连线。
2. 连接要点：
   • 将 VCC (5V) 连接到555定时器的 VCC (引脚8) 和 DISCH (引脚7) 上。
   • 将两个 1k 电阻串联，一端接 VCC，另一端接555定时器的 TRIG (引脚2) 和 THRESH (引脚6)。
   • 将 10uF 电容的一端接在两个电阻的连接点，另一端接地。
   • 将 01uF 电容接在 CONT (引脚5) 和地之间。
   • 将 330 电阻的一端接555定时器的 OUT (引脚3)，另一端接LED的正极。
   • 将LED的负极接地。
   • 示波器连接：
     • 示波器的 A+ 通道接555定时器的 OUT (引脚3)。
     • 示波器的 A- (接地端) 接电路的公共地。
     • 示波器的 B+ 通道接555定时器的 THRESH (引脚6)。
     • 示波器的 B- (接地端) 接电路的公共地。

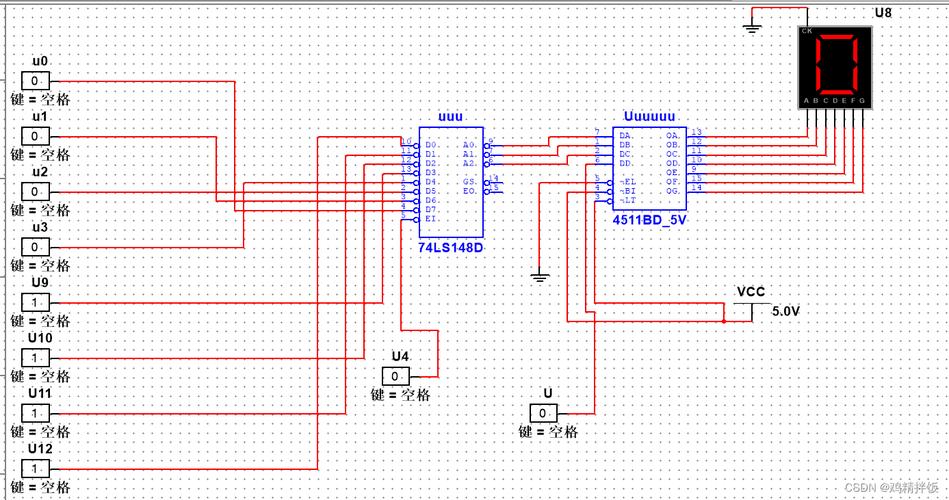

完成后的电路图应如下图所示：

运行仿真

1. 设置示波器：

   • 双击示波器图标,打开其面板。
   • Timebase (时基)：将 Scale (时间/格) 设置为 1ms/Div 或 500us/Div，这样可以看到一个完整的周期。
   • Channel A (通道A)：将 Scale (电压/格) 设置为 5V/Div，并勾选 AC 选项（可以滤除直流分量，更好地观察波形）。
   • Channel B (通道B)：同样将 Scale 设置为 5V/Div，勾选 AC 选项。

2. 启动仿真：

   • 点击仿真工具栏的绿色 “Run” 按钮。
   • 你应该能看到LED开始闪烁。
   • 示波器屏幕上会出现动态波形,通道A（黄色）是输出端的方波，通道B（蓝色）是电容两端的充放电曲线（锯齿波）。

分析结果

• 观察波形：暂停仿真（点击红色“Stop”按钮），可以仔细分析波形。
  • 通道A (OUT)：是一个高低电平交替的方波，高电平点亮LED，低电平熄灭LED。
  • 通道B (THRESH/TRIG)：是一个缓慢上升的锯齿波，当电压上升到 2/3 * VCC (约3.3V) 时，555定时器翻转，输出变为低电平，电容通过电阻迅速放电；当电压下降到 1/3 * VCC (约1.7V) 时，555定时器再次翻转，输出变为高电平，电容开始充电，如此循环，形成闪烁。
• 测量参数：使用示波器的光标测量功能，可以精确测量波形的周期和频率。

第四部分：核心功能深入

掌握了基本操作后,我们来了解Multisim更强大的功能。

使用虚拟万用表

虚拟万用表非常方便,可以测量电压、电流、电阻等。

• 放置：在虚拟仪器工具栏选择 Multimeter。
• 设置：双击万用表，可以设置其模式（V, A, Ω, dB）和类型（AC, DC）。
• 使用：
  • 测电压：设置为电压档，并联到被测元件两端。
  • 测电流：设置为电流档，串联到被测支路中。
  • 测电阻：电路必须断电，设置为电阻档，并联到被测电阻两端。

参数扫描分析

这是Multisim的强大分析功能之一,用于研究某个元器件参数变化对电路性能的影响。

• 示例：分析上面电路中电阻R1的阻值变化对LED闪烁频率的影响。
• 步骤：
  1. 在电路图中,双击电阻R1，在“Value”标签页中，点击“Edit Component in DB”，在弹出的窗口中，将其值改为 {R1}。 表示这是一个变量。
  2. 点击菜单栏 仿真 -> 分析 -> 参数扫描。
  3. 在弹出的窗口中设置：
     • Sweep Parameter: 选择 Device Parameter。
     • Device Type: 选择 Resistor。
     • Name: 选择 r1 (你的电阻在软件中的内部名称)。
     • Parameter: 选择 resistance。
     • Sweep Variation Type: 选择 Linear。
     • Start: 500 (Ω)。
     • Stop: 2000 (Ω)。
     • **# of points4` (扫描4个点)。
  4. 点击 More >>，在 Analysis to sweep 中选择 Transient Analysis (瞬态分析)，因为我们想看波形变化。
  5. 点击 Run，软件会自动运行多次仿真，并生成一个图表，显示不同R1值下的输出波形，你可以直观地看到频率随阻值增大而降低。

后处理器

后处理器可以对仿真数据进行数学运算,生成新的曲线。

• 示例：计算电路的总功率。
• 步骤：
  1. 运行一次仿真。
  2. 点击菜单栏 仿真 -> 后处理器。
  3. 在 Variables (变量) 列表中，你可以看到本次仿真产生的所有数据，如 v(out) (输出电压)、i(vcc) (电源电流)。
  4. 在 Functions (函数) 列表中，选择 (乘法)。
  5. 构建表达式：v(out) * i(vcc)。
  6. 点击 Add expression，Calculate，即可得到输出功率随时间变化的曲线。

第五部分：实用技巧与建议

1. 快捷键：熟练使用快捷键能极大提高效率。
   • Ctrl+W：旋转元器件。
   • Ctrl+R：水平翻转元器件。
   • Ctrl+Shift+R：垂直翻转元器件。
   • Ctrl+C / Ctrl+V：复制/粘贴。
   • Delete：删除选中元器件或导线。
   • Space：放置元器件时，按空格键可以旋转。
2. 总线：对于复杂的数字电路或需要连接多个相同节点的电路，使用总线可以大大简化连线，方法是：先放置总线，然后将需要连接的引脚用短线引出，再给总线和引出的短线赋予相同的网络标签。
3. 元器件搜索：不知道元器件在哪个库？直接按 Ctrl+F，输入元器件名称（如 "LM358"）即可快速找到。
4. 自定义元器件：如果库中没有你需要的元器件，Multisim允许你创建或导入自己的元器件模型。
5. 从仿真到PCB：Multisim可以无缝过渡到其PCB设计软件 UltiBoard，完成电路仿真并验证无误后，可以直接生成网表，导入UltiBoard进行PCB布局和布线。

第六部分：学习资源推荐

1. 官方资源：
   • NI官网：搜索 "Multisim 14 User Guide"，可以找到最权威的用户手册。
   • NI Help：软件内置的帮助文档（按 F1），非常详细。
2. 视频教程：
   • YouTube/Bilibili：搜索 "Multisim tutorial for beginners"，有大量视频教程，非常直观。
   • 官方频道：NI官方的YouTube频道也提供了许多教学视频。
3. 社区与论坛：
   • NI Community：官方论坛，可以提问和交流。
   • EDA365等国内电子设计论坛，也有很多Multisim板块。

Multisim 14 是一个功能极其强大的电路设计与仿真工具，本教程为你提供了一个入门框架，从认识界面到完成第一个仿真，再到学习高级分析功能，最好的学习方式就是 “动手实践”，大胆地去尝试搭建各种电路，你会发现电子设计的乐趣无穷，祝你学习顺利！
