重要提示：软件许可

在开始之前,必须明确最重要的一点：Cadence 是商业 EDA 软件，需要合法的许可证才能运行。

• 如果你是学生：请联系你所在大学的教务处或实验室，他们通常会提供学校购买的 Cadence 软件和校园网许可。请务必优先使用学校提供的版本和许可，这是最合法、最稳定的方式。
• 如果你是工程师或研究人员：请通过你所在的公司或研究机构获取正版软件和许可。
• 本教程仅用于技术学习和交流，严禁用于任何商业用途。

第一部分：安装前准备

在开始安装之前,请确保你的系统和环境满足要求，并做好充分的准备工作。

硬件要求

• CPU: 推荐 Intel i7 或同等性能及以上的多核处理器。
• 内存: 至少 32GB，推荐 64GB 或更高，Cadence 是内存消耗大户，内存不足会导致程序卡顿、崩溃。
• 硬盘: 至少 200GB 可用空间，推荐使用固态硬盘，尤其是安装系统和软件的盘符，SSD 能极大提升软件的启动和运行速度。
• 显卡: 专业图形卡（如 NVIDIA Quadro 或 AMD FirePro/Pro）是加分项，但不是必需的，普通的消费级显卡（如 GeForce, Radeon）也可以，但可能会在某些 3D 视图操作上稍逊一筹。

软件环境

• 操作系统:
  • Windows 10 (64-bit) 或 Windows 11 (64-bit) 是最主流的选择。
  • 也可以安装 Linux (如 CentOS 7/8, Ubuntu 18.04/20.04 LTS)，但本教程以 Windows 为例。
• 虚拟机:
  • 如果你需要在 Windows 上使用 Linux 版本的 Cadence，你需要安装虚拟机软件，如 VMware Workstation Pro 或 VirtualBox。
  • 强烈建议：使用 VMware Workstation Pro，其与 Linux 的兼容性和性能通常更好。

安装文件与许可文件

你需要准备好以下文件：

• Cadence 安装包: 通常是一个或多个 .iso 镜像文件，或者一个包含所有安装文件的文件夹，文件名可能类似于 Cadence_Virtuoso_vXX.X.iso。
• 许可文件: 这是一个 license.dat 或 license.dat.lic 文件。这是安装成功的关键，通常由你的管理员提供，或者需要你根据服务器信息进行配置。
• HostID 文件: 一个 hostid.dat 文件，如果你的许可文件是浮动许可，并且服务器不在你本机，这个文件可能不需要，但如果是本地许可或需要绑定特定网卡，你可能需要它。

关键步骤：获取 HostID

Cadence 的许可通常与计算机的网卡 MAC 地址绑定，你需要找到这个地址。

1. 在 Windows 搜索栏中输入 cmd，打开命令提示符。
2. 输入命令 ipconfig /all 并回车。
3. 在输出的信息中找到你的“以太网适配器”或“无线局域网适配器”的“物理地址”。
4. 复制这个物理地址（00-1A-2B-3C-4D-5E），这就是你的 HostID。

第二部分：详细安装步骤 (以 Windows 为例)

步骤 1：挂载 ISO 镜像

如果你的安装文件是 .iso 镜像，你需要先挂载它。

1. 右键点击 .iso 文件，选择“装载”(Mount)。
2. 系统会自动为其分配一个盘符（D: 盘），打开这个新出现的盘符。

步骤 2：运行安装程序

在挂载的盘符中,找到并运行安装程序，通常它叫做 setup.exe 或 install.exe。

• 如果遇到兼容性问题：右键点击 setup.exe -> 属性 -> 兼容性 -> 勾选 “以兼容模式运行这个程序” -> 选择你熟悉的旧版 Windows (如 Windows 8 或 Windows 7) -> 勾选 “以管理员身份运行此程序” -> 应用 -> 确定 -> 双击运行。

步骤 3：选择安装产品

安装程序启动后,你会看到一个产品选择界面，勾选你想要安装的组件。

• 核心组件:
  • Virtuoso Design Environment (ADE): 电路设计与仿真核心。
  • Virtuoso Schematic Editor: 原理图编辑器。
  • Virtuoso Layout Editor: 版图编辑器。
  • Virtuoso Visualization and Analysis XL: 波形查看与分析工具。
• 仿真器:
  • Spectre: 电路级仿真器，精度高，是 Cadence 的主力仿真器。
  • Xcelium: 数字/混合信号仿真器。
• 其他工具:

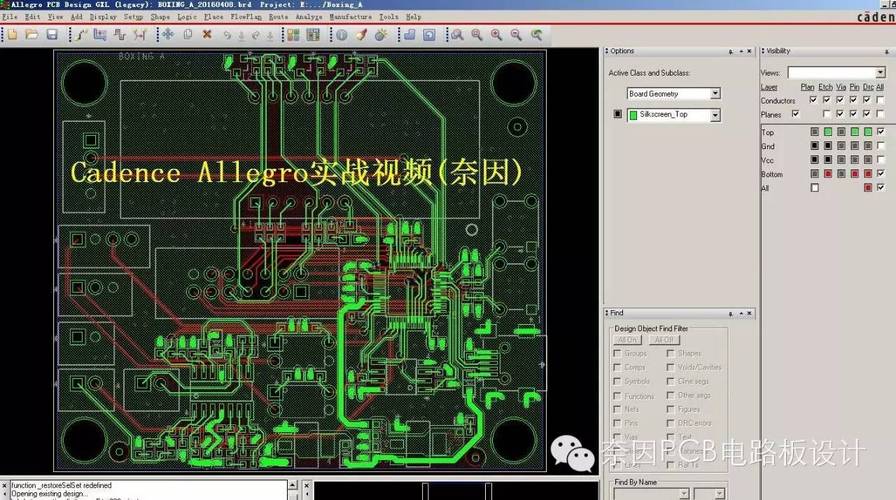

  • 根据你的需要选择,如 Allegro PCB Designer (PCB 设计), Virtuoso AXL (版图与原理图交互) 等。

建议: 如果你不确定，可以全选，但会占用大量磁盘空间，通常至少需要选择 Virtuoso ADE 和 Spectre。

步骤 4：配置许可文件

这是整个安装过程中最关键的一步。

1. 在安装向导中,当提示你配置许可时，选择 Configure a license server 或 Use a license server。
2. 在 Host ID 字段中，粘贴你之前用 ipconfig 查找到的 MAC 地址。
3. 在 License File 字段中，浏览并选择你的 license.dat 文件。
4. 点击 OK 或 Next。

如果许可文件配置正确，安装程序会显示 "License check successful" 或类似的成功信息，如果失败，请检查：

• HostID 是否输入正确（不要有横线或空格）。
• license.dat 文件是否完整且有效。
• 文件路径是否正确。

步骤 5：选择安装路径

• 建议不要安装在 C: 盘，特别是如果 C: 盘空间不大或不是 SSD。
• 选择一个有足够空间的盘符,D:\Cadence 或 E:\Cadence。
• 保持默认的路径结构即可。

步骤 6：开始安装

确认所有信息无误后,点击 Install 或 Next 开始安装，这个过程可能需要几十分钟到几个小时，具体取决于你的电脑性能和选择的组件数量，请耐心等待，不要中断。

步骤 7：完成安装

安装完成后,你会看到一个成功的提示。不要立即点击 "Finish"，因为接下来还有环境变量的配置步骤。

第三部分：环境变量配置

Cadence 的程序需要通过命令行启动，因此需要设置环境变量，让系统知道在哪里可以找到 Cadence 的可执行文件。

使用 Cadence 自带的脚本 (推荐)

1. 在你的安装目录下（D:\Cadence\），找到一个名为 cadence_env.sh 的文件。
2. 右键点击该文件,选择 “编辑”。
3. 在文件中找到 CDS_INST_DIR 这一行，确保它的值指向你的 Cadence 安装根目录。

   set CDS_INST_DIR=D:\Cadence

4. 保存并关闭文件。
5. 以管理员身份打开一个新的命令提示符（CMD）窗口。
6. 切换到 cadence_env.sh 文件所在的目录，然后运行它：

   cd D:\Cadence
   cadence_env.sh

7. 如果没有报错,说明环境变量已临时设置成功，你可以在这个 CMD 窗口中直接输入 icfb 来启动 Virtuoso 进行测试。

永久设置系统环境变量

为了让每次打开 CMD 都能直接使用 Cadence 命令，需要将其设置为永久变量。

1. 在 Windows 搜索栏中输入 “编辑系统环境变量” 并打开它。
2. 在弹出的 “系统属性” 窗口中，点击右下角的 “环境变量” 按钮。
3. 在 “系统变量” 部分（不是用户变量），找到名为 PATH 的变量，选中它，然后点击 “编辑”。
4. 在 “变量值” 的输入框最末尾，加上一个英文分号 ，然后粘贴 Cadence 的 tools\bin 目录路径。
   • ;D:\Cadence\tools\bin
5. 点击 “确定” 保存所有设置。
6. 重启你的电脑，使环境变量完全生效。

第四部分：启动与验证

启动 Virtuoso

• 方法一 (推荐): 在命令提示符中直接输入 icfb 并回车。
  • icfb 是 ICFB (Interactive Cadence Framework) 的缩写，是启动 Virtuoso 的核心命令。
• 方法二: 在开始菜单中寻找 Cadence 程序组，点击 Virtuoso 或 ICFB。

验证许可

第一次启动时,Cadence 会再次检查许可，如果一切配置正确，你应该能看到 Cadence 的主界面（称为 Library Manager）弹出，而不是许可错误提示。

如果启动时提示许可错误,请检查：

• 你的电脑是否与许可服务器在同一个网络内（如果是浮动许可）。
• 许可服务器是否正在运行。
• 环境变量 LM_LICENSE_FILE 是否设置正确（通常在 license.dat 中定义）。

常见问题与解决方案

• Q: 安装过程中提示 .NET Framework 版本过低？

  • A: 前往微软官网下载并安装最新版本的 .NET Framework 运行时。

• Q: 启动 icfb 时提示 "command not found"？

  • A: 环境变量没有配置成功，请确保你按照第三部分的步骤正确设置了 PATH 变量，并且重启了电脑。

• Q: 启动时提示 "Cannot connect to license server"？

  • A: 这是许可问题。
    1. 检查 license.dat 文件中的服务器地址和端口号是否正确。
    2. 如果是本地许可,确保 hostid 匹配。
    3. 如果是浮动许可,确保你的电脑能 ping 通许可服务器的 IP 地址。

• Q: 程序运行非常卡顿？

  • A: 通常是内存不足，检查你的任务管理器，当运行 Cadence 时内存使用率是否接近 100%，如果是，考虑升级物理内存，确保你的安装盘和系统盘是 SSD。

• Q: 版图或原理图显示异常，字体或线条有问题？

  • A: 可能是显卡驱动问题，尝试更新到最新的显卡驱动程序，如果是 Linux 系统，可能需要配置 ~/.Xdefaults 文件来指定字体。

安装 Cadence 是一个系统性工程，需要耐心和细心，记住以下核心要点：

1. 合法合规：优先使用学校或公司的正版软件。
2. 准备充分：检查硬件，准备好安装包和至关重要的 license.dat。
3. 找准 HostID：这是许可绑定的钥匙。
4. 配置许可：安装过程中务必正确配置许可文件。
5. 设置环境变量：这是让系统能找到 Cadence 命令的桥梁。
6. 耐心测试：安装完成后，通过命令行启动并进行验证。

祝你安装顺利,早日上手 Cadence！
