1. 安装前准备（非常重要！）
2. 安装主程序
3. 安装语言包
4. 配置许可证服务器
5. 启动与验证

重要提示：关于版本和许可证

• 版本确认：您下载的版本通常是 CATIA V5R24，而不是 CATIA 2025，V5R24 是 Dassault Systèmes 在 2025 年发布的版本，所以习惯上被称为 2025 版。
• 许可证：CATIA 的安装和运行必须依赖 许可证服务器，您需要准备好两种文件：
  1. 许可证文件：通常是一个 .txt 文件，里面包含了您产品的授权信息（CATIA A 代表高级设计模块）。
  2. 服务器密钥：一个 .txt 文件,用于生成许可证文件。

第一部分：安装前准备

在开始安装之前，请务必完成以下步骤,否则安装过程很可能失败。

系统要求检查

• 操作系统：
  • Windows 7 (推荐 64位)
  • Windows 8/8.1 (64位)
  • Windows 10 (64位) - 注意：Win10 可能需要额外的兼容性设置，见下文。
  • Windows XP / Vista 不支持。
• 硬件要求：
  • CPU：Intel Xeon 或 AMD Opteron 系列处理器，主频 3.0GHz 或更高,建议多核。
  • 内存：至少 8GB RAM，推荐 16GB 或更高，对于大型装配体,内存越大越好。
  • 硬盘空间：至少 20GB 的可用空间。
  • 显卡：必须支持 OpenGL 2.0 的专业图形卡（如 NVIDIA Quadro 或 AMD FirePro/ Radeon Pro），消费级游戏卡（如 GeForce/Radeon RX 系列）在复杂模型中可能出现显示错误或性能问题。强烈推荐专业卡。
  • 网络：确保您的计算机可以访问本地网络（因为许可证服务器通常在本地）。

关闭杀毒软件和防火墙

• 安装过程中，杀毒软件可能会误判安装文件或修改关键文件,导致安装失败。
• 请暂时禁用 Windows Defender 和所有第三方杀毒软件。
• 安装完成后，再重新开启它们。

系统兼容性设置 (针对 Windows 10/11)

由于 CATIA V5R24 较老，在较新的操作系统上可能会遇到兼容性问题,请按以下步骤操作：

1. 右键点击安装程序（通常是 setup.exe）。
2. 选择 “属性”。
3. 切换到 “兼容性” 选项卡。
4. 勾选 “以兼容模式运行这个程序”，并在下拉菜单中选择 “Windows 7”。
5. 勾选 “以管理员身份运行此程序”。
6. 点击 “应用” 和 “确定”。

准备安装文件

• 将下载好的 CATIA V5R24 安装包解压到一个固定的、不含中文名称和空格的路径下，D:\CATIA_V5R24。
• 确保您的 许可证文件 和 服务器密钥 已经准备好,并放在一个容易找到的位置。

第二部分：安装主程序

1. 进入解压后的文件夹，找到 setup.exe 文件。

2. 双击运行它，如果已经设置了兼容性模式，会直接启动；如果没有，请右键选择“以管理员身份运行”。

3. 初始化：等待程序初始化,这可能需要几分钟时间。


   （图片来源网络，侵删）

4. 欢迎界面：点击 “下一步” (Next)。

5. 许可协议：选择 “我接受...” (I accept...)，然后点击“下一步”。

6. 选择要安装的产品：

   • 在左侧列表中，选择 “CATIA V5”。
   • 在右侧，选择您需要安装的模块，对于初学者或通用用户，至少需要勾选 CATIA V5R24 - ENGLISH（英文核心包）,您也可以根据需要勾选其他模块。
   • 强烈建议：不要全选，只选择您确实需要的模块,以节省安装时间和磁盘空间。

7. 选择安装路径：

   • 点击 “修改” (Modify)。
   • 选择一个安装路径，D:\Program Files\Dassault Systemes。路径不能有中文字符和空格。
   • 点击 “确定” (OK)，下一步”。

8. 安装过程：

   • 系统会检查您的系统配置,确保一切就绪。
   • 检查完毕后，点击 “下一步” (Next) 开始安装。
   • 安装过程会比较长，请耐心等待,屏幕上会显示安装进度。

9. 安装完成：看到“安装成功”的提示后，点击 “完成” (Finish)。暂时不要勾选“立即启动”，因为下一步需要安装语言包。

第三部分：安装语言包

如果您需要中文界面,需要单独安装中文语言包。

1. 返回到 setup.exe 所在的根目录。
2. 找到名为 CATAIAG5V5R24_LanguagePacks 的文件夹并进入。
3. 双击运行里面的 setup.exe。
4. 安装过程与主程序类似：
   • 点击“下一步”。
   • 选择“我接受...”。
   • 在左侧选择 “CATIA V5”，在右侧勾选 “CATIA V5R24 - SIMPLIFIED CHINESE” (简体中文)。
   • 选择安装路径（可以和主程序路径一致）。
   • 点击“下一步”并等待安装完成。

第四部分：配置许可证服务器

这是最关键的一步，没有正确的许可证，CATIA 无法启动。

使用本地许可证（单机版）

如果您只有一个许可证文件，并且希望在当前电脑上使用,可以将其设置为本地许可证。

1. 打开 CATIA 安装目录下的许可证管理工具。

   • 路径通常是：C:\Program Files\Dassault Systemes\B21\win_b64\code\bin\ (根据您的安装路径和版本号可能不同)。
   • 找到并运行 lmtools.exe。

2. 在弹出的窗口中，点击 “配置 (Config Services)” 标签页。

3. 点击 “添加 (Add)” 按钮。

4. 填写服务信息：

   • 服务名称：起一个名字，CATIA Local License。
   • 路径：
     • 许可证文件：点击“浏览”，找到并选择您的 许可证文件 (.txt 文件)。
     • 调试文件：可以留空，或填写一个日志文件路径，C:\TEMP\debug.log。
   • 服务器 (Server)：点击“配置”，在“主机名”中填入 @your_computer_name (您的计算机名)，或者直接填入 localhost。注意： 符号不能少！
   • 端口：保持默认 27000 即可。
   • 点击“确定”。

5. 保存配置：

   • 返回到 “配置 (Config Services)” 界面,确保您刚刚创建的服务被选中。
   • 点击 “保存 (Save)”。
   • 关闭 lmtools.exe 窗口。

使用网络许可证（推荐企业环境）

如果您的许可证服务器在另一台电脑上,或者您是网络用户：

1. 在 lmtools.exe 中，同样点击 “配置 (Config Services)”。
2. 添加一个新服务。
3. 填写服务信息：
   • 服务名称：CATIA Network License。
   • 路径：许可证文件路径指向服务器上的许可证文件。
   • 服务器：填入许可证服务器电脑的计算机名，SERVER_PC_NAME。注意：这里不需要 符号。
   • 端口：与服务器上设置的端口一致（通常是 27000）。
4. 保存配置。

第五部分：启动与验证

1. 启动许可证服务：

   • 再次打开 lmtools.exe。
   • 切换到 “启动/停止/重新启动 (Reread)” 标签页。
   • 在“服务”下拉菜单中选择您刚刚创建的服务（CATIA Local License 或 CATIA Network License）。
   • 点击 “重新启动 (Reread)” 按钮。
   • 如果一切正常，状态会显示为 “服务器 (服务器名称) 已启动”，如果失败,请检查许可证文件路径和服务器名是否正确。

2. 启动 CATIA：

   • 从“开始”菜单找到 CATIA V5R24 并启动。
   • 首次启动时,它会自动连接到您配置的许可证服务器。
   • 如果成功，CATIA 会正常打开，并在标题栏或欢迎界面显示您拥有的模块信息（CATIA - Advanced Design (AD1)）。
   • 如果失败，会弹出错误提示，通常与许可证有关,请返回第四步检查。

3. 验证：

   • 在 CATIA 中，点击 “帮助” -> “ (Help -> About)。
   • 在弹出的窗口中，您可以看到 CATIA 的版本信息和已加载的模块,这证明安装和许可证配置都成功了。

常见问题与解决方法

• Q: 安装到一半报错，缺少某个文件或组件？

  • A: 1. 确保以管理员身份运行安装程序，2. 关闭所有杀毒软件和防火墙，3. 检查系统盘是否空间不足，4. 尝试更换安装包,可能文件有损坏。

• Q: 启动 CATIA 时提示“无法连接到许可证服务器”？

  • A: 1. 检查 lmtools.exe 中的服务是否已启动，2. 如果是本地许可证，检查服务器名是否为 @localhost，3. 如果是网络许可证，检查网络是否通畅，以及服务器名和端口是否正确，4. 检查防火墙是否阻止了端口 27000。

• Q: CATIA 界面或模型显示异常，出现黑屏、白块或卡顿？

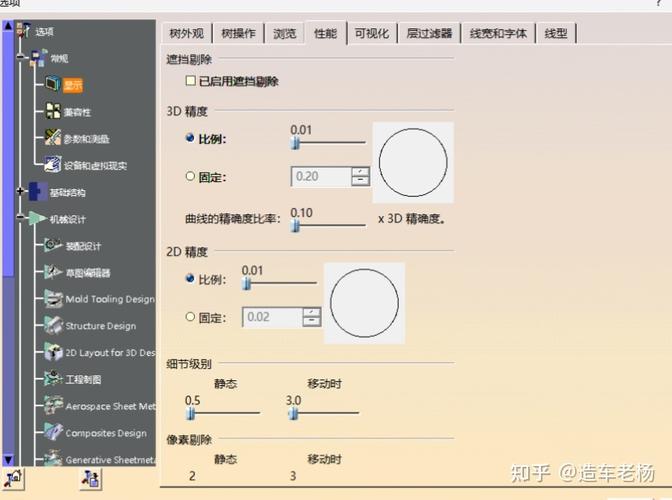

  • A: 1. 这是显卡问题最常见，请确保您安装了显卡的 专业驱动（NVIDIA Quadro/FirePro 驱动），而不是游戏驱动，2. 在 CATIA 中，进入 工具 -> 选项 -> 显示 -> 性能，尝试关闭或调整一些高级视觉效果，3. 在 Windows 的“显示设置”中，将图形性能设置为“图形性能”。

希望这份详细的教程能帮助您成功安装 CATIA V5R24！祝您使用愉快！
