SolidWorks 入门教程：从零开始的三维设计之旅
SolidWorks 是一款功能强大的三维机械设计软件，广泛应用于制造业、汽车、航空航天等领域，对于新手来说，它上手相对友好，但需要系统地学习。

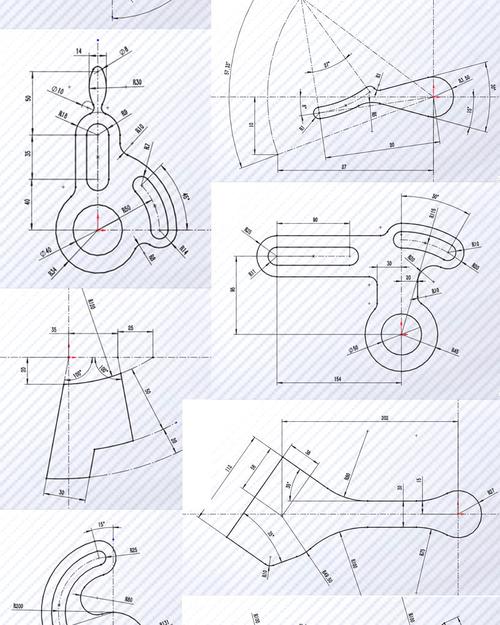

（图片来源网络，侵删）
本教程分为以下几个部分：
- 准备工作：安装与界面初识
- 核心概念：你必须懂的几个词
- 基础操作：你的第一个零件
- 进阶操作：从零件到装配体
- 出图：将你的设计变为工程图
- 学习资源与建议
第一部分：准备工作
安装软件
- 获取版本：你可以购买正版 SolidWorks，或者寻找 SolidWorks Student Edition（学生版），功能几乎完整，且价格非常低廉，是初学者的首选。
- 系统要求：确保你的电脑配置满足要求，主要是 CPU、内存（建议 16GB 或以上）和独立显卡。
- 安装过程：按照官方指引进行安装，安装时，请务必勾选你需要的功能模块，如“零件”、“装配体”、“工程图”等。
熟悉工作界面
启动 SolidWorks 后，你会看到一个欢迎界面，点击“新建”，选择“零件”，进入零件设计环境。
熟悉以下几个关键区域：
- A. CommandManager (命令管理器)：顶部的功能区，包含了所有建模命令，它会根据你选择的上下文（如草图、特征）自动切换。
- B. FeatureManager (特征管理器)：左侧的树状结构，这是你设计的“历史记录”，它清晰地展示了你创建的每一个草图和特征，你可以在这里进行编辑、删除、调整顺序。
- C. Graphics Area (图形区域)：中间的 3D 视图，是你进行设计和查看模型的地方。
- D. Status Bar (状态栏)：底部的状态栏，会显示当前鼠标的操作提示、模型信息等。
- E. Confirmation Corner (确认角落)：在图形区域的右上角，当你完成一个操作时，会出现绿色的“√”（确认）和红色的“×”（取消）按钮。
第二部分：核心概念
在开始画图前,必须理解 SolidWorks 的核心思想。

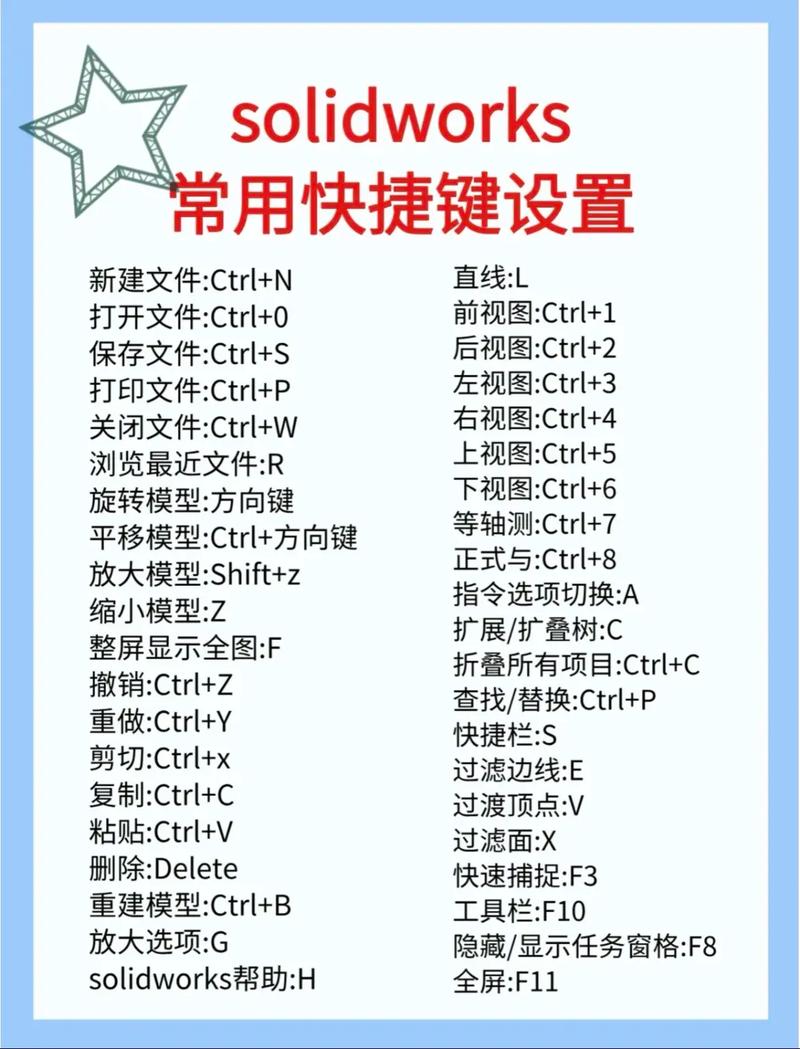

（图片来源网络，侵删）
特建模
这是 SolidWorks 最核心的理念，任何一个复杂的零件，都可以看作是由一系列简单的“特征”叠加或切除而成的。
- 基础特征：如拉伸、旋转、扫描、放样等，用来创建零件的“毛坯”。
- 加工特征：如圆角、倒角、孔、抽壳等，用来对基础特征进行修饰和加工。
举例：一个杯子 = 一个“旋转”特征（作为杯身）+ 一个“拉伸”特征（作为杯底）+ 一个“圆角”特征（修饰杯口边缘）。
草图
特征的基础是“草图”，草图是在一个二维平面上绘制的闭合或不闭合的几何图形（如直线、圆、矩形等）。
- 平面：绘制草图需要一个“平面”，默认情况下，系统会提供三个基准面：前视、上视、右视。
- 约束：草图中的几何图形不是随意画的，而是通过“尺寸”和“几何关系”来精确定位的，让一条线“水平”，让两个圆“同心”，给一个长度标注“50mm”，这是保证模型参数化、可编辑的关键。
参考几何体
- 基准面：除了三个默认基准面，你还可以创建无限多个自定义基准面，用于在非标准平面上绘制草图。
- 基准轴：作为旋转特征的轴心或装配时的参考。
- 基准点：作为参考点，用于定位。
第三部分：基础操作：你的第一个零件
让我们来创建一个最简单的零件：一个带孔的 L 型块。
步骤 1：创建第一个特征（拉伸）
- 新建草图：在左侧 FeatureManager 中，用鼠标右键点击“上视基准面”，选择“草图绘制”。
- 绘制矩形：在 CommandManager 的“草图”选项卡中，点击“矩形”工具，在图形区域画一个矩形，不用追求精确，先画出来。
- 添加尺寸：点击“智能尺寸”工具（一个带尺寸的卷尺图标），点击矩形的两条边，分别标注长度和宽度（100mm 和 50mm），你会发现，矩形会根据你输入的数值自动调整大小。
- 退出草图：在确认角落点击绿色的“√”按钮，或者点击 CommandManager 中的“退出草图”。
- 拉伸实体：CommandManager 切换到了“特征”选项卡，点击“拉伸凸台/基体”工具，在左侧属性管理器中：
- 方向 1：选择“给定深度”。
- 深度：输入
50mm。 - 点击绿色的“√”确认。
- 恭喜！ 你的第一个 3D 特征已经创建出来了，在 FeatureManager 中，你会看到“拉伸 1”的特征。
步骤 2：创建第二个特征（切除）
现在我们要在这个长方体上切出一个凹槽。
- 选择平面：在图形区域，用鼠标点击长方体的正面，这个面会高亮显示。
- 新建草图：在 CommandManager 的“标准”工具栏中，点击“草图绘制”按钮。
- 绘制切除轮廓：同样使用“矩形”工具，在正面画一个代表凹槽的矩形，用“智能尺寸”工具定位它（距离边 20mm，距离顶边 10mm）。
- 拉伸切除：退出草图后，点击“拉伸切除”工具，在属性管理器中：
- 方向 1：选择“完全贯穿”。
- 点击绿色的“√”确认。
- 查看结果：现在你的长方体上出现了一个穿透的凹槽。
步骤 3：添加圆角特征
为了让模型更美观,我们给几条边添加圆角。
- 启动命令：点击“特征”选项卡中的“圆角”工具。
- 选择边：在图形区域，按住
Ctrl键，依次选择凹槽内侧的四条垂直边。 - 设置半径：在左侧属性管理器中，将“半径”设置为
10mm。 - 确认：点击绿色的“√”。
至此,你的 L 型块就基本完成了，你可以通过鼠标和键盘来观察模型：
- 鼠标中键：按住并拖动，可以旋转模型。
- 鼠标滚轮：向前滚动，放大；向后滚动，缩小。
- Shift + 鼠标中键：按住并拖动，可以平移模型。
第四部分：进阶操作：从零件到装配体
装配体就是将多个独立的零件按照设计要求组装在一起。
- 新建装配体：点击“新建”，选择“装配体”。
- 插入第一个零件：在左侧“开始装配体”属性管理器中，点击“浏览”，找到你刚刚保存的 L 型块零件，然后点击图形区域，将其放置。
- 这个第一个零件被称为“固定零件”，它在装配体中位置是固定的，作为其他零件的参考。
- 插入第二个零件：再次点击“浏览”，插入一个新零件（例如一个螺栓或另一个 L 型块）。
- 添加配合关系：这是装配的核心，CommandManager 会切换到“装配体”选项卡。
- 点击“配合”按钮。
- 在图形区域,先点击第二个零件上的一个平面（例如一个端面），再点击第一个零件上对应的平面（另一个端面）。
- 在左侧属性管理器中,系统会自动推荐“重合”配合，点击它。
- 继续选择其他面,添加“同轴心”（用于孔和螺栓）、“距离”等配合，直到零件被正确地约束在位。
- 完成：重复以上步骤，将所有零件组装起来。
第五部分：出图：将你的设计变为工程图
工程图是用于生产制造的二维图纸,包含尺寸、公差、技术要求等信息。
- 新建工程图：点击“新建”，选择“工程图”。
- 选择标准：会弹出一个“图纸格式/大小”对话框，选择你需要的图纸大小（如 A3）和标准（如 GB 国标）。
- 创建标准三视图：
- 在 CommandManager 的“视图布局”选项卡中，点击“标准三视图”。
- 在左侧属性管理器中,点击“浏览”，选择你要出图的零件，然后点击“确定”。
- SolidWorks 会自动生成零件的主视图、俯视图和左视图。
- 标注尺寸：
- 在 CommandManager 的“注解”选项卡中，点击“模型项目”。
- 在左侧属性管理器中,勾选“为实体零件的所有视图显示尺寸”，然后点击“确定”。
- 系统会自动将零件中的所有尺寸导入图纸,你可以手动拖动这些尺寸到合适的位置。
- 添加其他信息：使用“注解”工具栏中的“中心符号线”、“表面粗糙度”、“注释”等功能，完善你的图纸。
- 保存：将工程图保存为
.slddrw或.pdf格式。
第六部分：学习资源与建议
官方资源
- SolidWorks Tutorials (官方教程)：软件自带的教程是最好的入门材料，路径为
帮助 -> SolidWorks Tutorials，它会引导你完成一系列小练习，非常系统。 - SolidWorks Help (帮助文档)：遇到任何功能不理解，按
F1键即可调出详细的帮助文档。
视频平台
- Bilibili (B站)：B站是国内 SolidWorks 学习的宝库，搜索关键词如“SolidWorks 入门”、“SolidWorks 教程”，有大量免费且优质的视频课程，推荐关注一些专业的 UP 主。
- YouTube：全球最大的视频平台，有海量的英文教程，质量普遍很高。
学习建议
- 多动手，少只看：软件是“练”会的，不是“看”会的，跟着教程做一遍，然后自己尝试独立完成。
- 从简单到复杂：不要一开始就挑战复杂的模型，先从拉伸、旋转、打孔这些基础特征开始，循序渐进。
- 理解“为什么”：不仅要学会“怎么操作”，更要理解“为什么这么设计”，为什么要用“完全贯穿”而不是“给定深度”？理解了背后的逻辑，你才能举一反三。
- 利用好 FeatureManager：养成随时查看和编辑 FeatureManager 的习惯，这是你设计思路的体现，也是修改模型最快捷的方式。
- 不要怕犯错：大胆尝试，大胆删除，撤销功能是你的好朋友。
祝你学习顺利,早日成为 SolidWorks 高手！
