GX Developer 教程：从入门到精通

什么是 GX Developer？

GX Developer 是由日本三菱电机（Mitsubishi Electric）开发的一款用于其可编程逻辑控制器编程的集成开发环境，它主要用于编写、调试、监控和维护三菱的 MELSEC-Q、QnU、A、FX 等系列 PLC 的梯形图程序。

核心特点：

• 图形化编程： 主要使用梯形图，这是一种电气工程师非常熟悉的图形语言,直观易懂。
• 集成环境： 集成了编程、编译、仿真、监控、诊断等多种功能于一体。
• 功能强大： 支持多种编程语言（梯形图、SFC、ST、指令表）,并具备丰富的指令库和强大的调试工具。

软件安装与环境准备

1. 软件获取：

   • 你需要从三菱电机的官方网站或授权渠道获取 GX Developer 的安装包。软件是免费下载的，但需要向三菱电机申请授权码才能激活并长时间使用,试用版通常有时间或功能限制。

2. 安装步骤：

   • 运行安装程序： 找到 setup.exe 文件，右键选择“以管理员身份运行”。
   • 选择语言： 安装程序会提示选择安装语言，通常选择“简体中文”。
   • 选择组件： 建议选择“典型安装”或“自定义安装”，并勾选所有组件，特别是 GX Simulator（仿真软件）,这对于没有实体PLC的学习者至关重要。
   • 完成安装： 按照提示完成安装,并重启电脑。

3. 激活与授权：


   （图片来源网络，侵删）

   首次运行 GX Developer 时，会要求输入序列号和授权码，你需要向三菱电机申请,并按照邮件指引完成激活。

初识界面：核心区域详解

启动 GX Developer 后，你会看到一个包含多个窗口的复杂界面，别担心,我们先认识最重要的几个部分：

• 工程数据列表： 位于左侧，是整个项目的“文件管理器”，在这里你可以创建和切换不同的程序、参数、注释等。
• 梯形图编辑区： 中间最大的区域,是你绘制梯形图程序的地方。
• 工具栏： 位于顶部，提供了最常用的快捷按钮，如新建、打开、保存、转换、监控等。
• 菜单栏： 位于最顶部,包含了所有软件功能的命令入口。
• 状态栏： 位于最底部，显示光标位置、PLC 类型、程序步数等信息。

创建第一个 PLC 程序

目标： 创建一个“点动”控制程序，按下启动按钮 X0，输出 Y0 的指示灯亮；松开按钮,灯灭。

步骤 1：新建工程

1. 点击菜单栏的 工程 -> 创建新工程。
2. 在弹出的对话框中：
   • PLC 系列： 选择你的 PLC 系列，FXCPU。
   • PLC 类型： 选择具体的型号，FX2N(C)。
   • 程序类型： 选择 梯形图逻辑。
   • 可以给你的项目起个名字，如“第一个程序”。
3. 点击 确定。

步骤 2：绘制梯形图

1. 放置触点： 在左侧的“工程数据列表”中，双击 MAIN (主程序),右侧编辑区会出现光标。
2. 点击工具栏上的 常开触点 按钮 (或按 F5)。
3. 在弹出的对话框中，输入元件地址 X0，然后点击 确定，一个 X0 的常开触点就出现在了光标位置。
4. 放置线圈： 点击工具栏上的 输出线圈 按钮 (或按 F7)。
5. 在弹出的对话框中，输入元件地址 Y0，然后点击 确定，一个 Y0 的线圈就出现在了光标位置。
6. 连接元件： 你会发现触点和线圈之间没有连接线，将鼠标移动到 X0 触点的右侧，当光标变成一个向下的箭头时，点击一下，即可画上一条竖线，然后将光标移动到竖线的末端，点击一下，画一条横线连接到 Y0 线圈。

步骤 3：转换与保存

1. 转换！ 这是非常关键的一步，绘制完梯形图后，必须点击工具栏上的 转换 按钮 (或按 F4)，如果程序有错误，软件会提示你修改，只有转换成功后，程序才能被 PLC 识别。
2. 点击工具栏上的 保存 按钮 (或按 Ctrl+S),保存你的工程。

步骤 4：写入与读取

• 写入 PLC： 将电脑通过编程电缆（如 SC-09）连接到 PLC，点击 在线 -> PLC 写入，在弹出的窗口中，选择 主程序，点击 执行，程序就会下载到 PLC 中。
• 读取 PLC： 点击 在线 -> PLC 读取，可以将 PLC 中的程序上传到电脑中。

核心编程技巧与常用指令

编辑技巧

• 删除元件： 将光标放在元件上，按键盘上的 Delete 键。
• 复制/粘贴： 选中要复制的区域（按住鼠标左键拖动），按 Ctrl+C / Ctrl+V。
• 行删除/行插入： 将光标放在要操作的行上，右键选择 行删除 或 行插入。
• 竖线删除： 将光标放在要删除的竖线上，按 Delete 键。

常用基础指令

• 基本逻辑指令：
  • LD (Load): 常开触点逻辑开始。
  • LDI (Load Inverse): 常闭触点逻辑开始。
  • OUT: 线圈输出。
  • AND: 常开触点串联。
  • ANI: 常闭触点串联。
  • OR: 常开触点并联。
  • ORI: 常闭触点并联。
• 定时器指令：
  • T0 K100：设置一个100ms的定时器，当驱动条件满足时，开始计时，计时100*0.1=10秒后,触点动作。
  • 注意： 不同系列的PLC定时器精度不同（FX系列为100ms）。
• 计数器指令：
  • C0 K10：设置一个计数器，驱动条件每从OFF到ON一次，计一个数，计满10次后,触点动作。
  • RST 指令： 用于将计数器或寄存器复位清零。
• 功能指令：
  • 点击 工具 -> 功能...，可以找到丰富的功能指令，如 MOV (传送)、CMP (比较)、ADD (加法)、SUB (减法) 等。
  • MOV K10 D0 表示将常数10传送到数据寄存器D0中。

程序调试与监控

这是开发过程中最频繁的操作。

进入监控模式

• 确保PLC已通电并与电脑连接。
• 点击工具栏上的 监控模式 按钮 (或按 F3)。
• 程序会进入监控状态。

监控功能

• 元件强制置位/复位：
  • 在监控模式下，将光标放在你想要操作的元件上（如 X0）。
  • 右键点击，选择 强制 ON 或 强制 OFF，这可以模拟按下或松开按钮,非常方便测试程序逻辑。
  • 警告： 此操作仅用于调试，切勿在生产设备上随意使用,可能导致设备意外动作！
• 元件监控：
  • 右键点击 在线 -> 监视 -> 软元件存储器监视。
  • 在弹出的窗口中，输入你想监控的元件地址（如 X0, Y0, D0），软件会实时显示它们的状态（ON/OFF 或 数值）。
• 梯形图监控：
  • 在监控模式下，梯形图中的导通触点和线圈会以 蓝色高亮 显示,让你一目了然地看到程序的运行流程。

高级功能与最佳实践

使用 GX Simulator 进行仿真

• 如果没有实体PLC，GX Simulator 是你最好的朋友。
• 确保安装时包含了 Simulator。
• 在新建工程后，不要连接实体PLC，直接点击 诊断 -> 仿真。
• 程序会在虚拟的PLC中运行，你可以通过软件界面的虚拟开关来模拟输入,观察输出状态。

SFC (顺序功能图) 编程

• SFC 是一种用于编写顺序控制程序的强大图形语言,特别适合复杂的流程控制。
• 在新建工程时，选择 SFC，SFC 程序由“步”、“转移条件”和“动作”组成，结构清晰,易于维护。

注释与文档

• 元件注释： 双击元件，在弹出的对话框中可以添加注释,解释该元件的作用。
• 程序注释： 在梯形图编辑区，可以添加行注释和块注释,使程序更易读。
• 良好的注释是优秀程序员的标志！

变量名编程

• GX Developer 支持为元件地址分配有意义的名称（别名），如将 X0 命名为 Start_Button。
• 这样编写和阅读程序时，可以完全脱离地址，使用更具可读性的变量名，在生成最终程序时,软件会自动将其转换为真实的地址。

常见问题与解决方案

1. 问题： 无法连接 PLC。

   • 原因： 编程电缆未插好、PLC 未通电、COM/USB 端口选择错误、驱动程序问题。

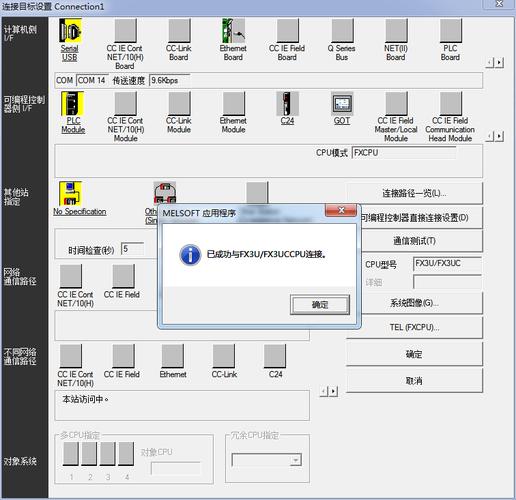

   • 解决： 检查硬件连接，在 在线 -> 传输设置 中检查并正确设置串口或 USB 驱动。

2. 问题： 点击 转换 时提示错误。

   • 原因： 程序语法错误，如线圈重复使用、触点使用错误、电路逻辑不完整等。
   • 解决： 仔细检查错误信息,根据提示找到问题所在并修改。

3. 问题： 程序写入 PLC 后不工作。

   • 原因： PLC 运行模式开关在 STOP 位置；程序逻辑错误；外部接线问题。
   • 解决： 将 PLC 模式开关拨到 RUN；使用监控模式检查程序流程；检查PLC输入端子是否有信号。

学习资源推荐

• 官方手册： 随软件安装的“GX Developer 操作手册”是权威资料,务必仔细阅读。
• 视频教程： 在 B站、YouTube 等平台搜索“GX Developer 教程”,有大量中文和英文视频可供学习。
• 在线论坛： 参与工控类论坛（如“中华工控网”等）,与其他工程师交流经验。

希望这份详细的教程能帮助你快速掌握 GX Developer，最好的学习方式就是 动手实践，多尝试，多犯错，多总结,祝你学习愉快！
