AutoCAD 2025 新手入门完全指南
第一部分：初识 AutoCAD 2025
在开始之前,你需要了解几个核心概念：
（图片来源网络，侵删）
-
什么是 AutoCAD？
- 它是一款由 Autodesk 公司开发的计算机辅助设计软件，主要用于精确地绘制二维和三维图形，广泛应用于建筑、机械、工程、电子、服装、航空航天等领域，它的核心优势在于精确和高效。
-
为什么选择 AutoCAD 2025？
这是一个非常经典且稳定的版本，虽然已有更新的版本（如 2025），但其核心操作逻辑和工作流程与新版基本一致，对于学习来说，2025 版本硬件要求较低，功能也足够强大,是入门的理想选择。
-
核心概念：模型空间 vs. 布局空间
（图片来源网络，侵删）- 模型空间：这是你绘制和创建图形的地方，你可以在这里按 1:1 的实际尺寸绘制你的设计（画一条 10 米长的线，就画 10000 个单位长）。
- 布局空间：这是你排版和打印的地方，你可以在这里设置不同大小的图纸（如 A3、A4），并将模型空间中的视图“摆放”到图纸上，添加标题栏、尺寸标注、文字说明等,最终形成一张完整的工程图。
- 简单比喻：模型空间是你的“创作车间”，布局空间是你的“展览厅”。
第二部分：AutoCAD 2025 界面详解
打开 AutoCAD 2025，你会看到一个复杂的界面，别怕,我们来逐一分解它。
- 应用程序菜单：位于左上角，像一个大写的 "A"，这里是文件操作的大本营，如新建、打开、保存、输出、打印等。

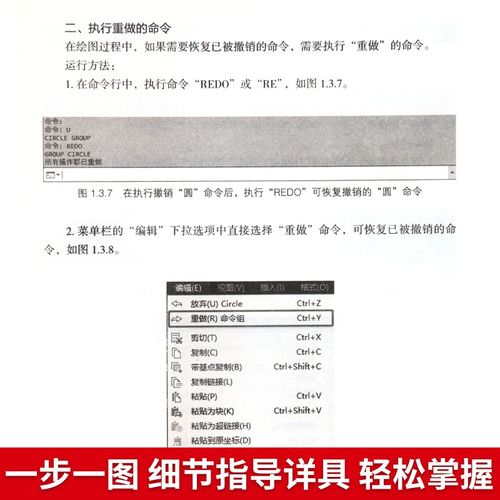

- 快速访问工具栏：在应用程序菜单右侧，包含最常用的命令，如新建、打开、保存、放弃、重做等,你可以右键点击它来自定义。
- 功能区：这是界面的核心，包含了绝大多数绘图和编辑命令，它按选项卡（如“常用”、“插入”、“注释”）和面板（如“绘图”、“修改”、“图层”）进行组织。
- 常用选项卡：是初学者最需要关注的，包含了绘图、修改、注释、图层等基础命令。
- 绘图区域：屏幕中间的空白区域,是你画图的地方。
- UCS 图标：在绘图区域左下角，显示 X 和 Y 轴的方向,代表你当前的坐标系。
- ViewCube® (视图立方)：在绘图区域右上角，用于快速切换三维模型的观察视角（在二维绘图中作用不大）。
- 命令行：这是 AutoCAD 的灵魂！ 位于绘图区域下方，你可以在这里：
- 输入命令：直接输入命令的英文或简写（如
LINE或L）来执行操作。 - 查看提示：执行命令后，命令行会提示你下一步该做什么（如“指定第一点:”）。
- 输入数值：输入坐标、长度、角度等。
- 养成习惯：务必时刻关注命令行的提示！
- 输入命令：直接输入命令的英文或简写（如
- 状态栏：位于最下方，提供了一系列辅助绘图的工具，如：
- 坐标显示：显示当前鼠标光标的 X, Y 坐标。
- 栅格显示：显示/隐藏点状网格,帮助你定位。
- 正交模式：强制绘制水平和垂直的线。
- 极轴追踪：按预设角度（如 15°）绘制斜线。
- 对象捕捉：极其重要！ 可以自动捕捉到对象的特殊点，如端点、中点、圆心等。
- 动态输入：在光标附近显示命令提示和输入框,方便新手。
第三部分：核心操作与命令
这是学习的重点，我们将通过“命令行”和“功能区”两种方式来学习。
基本绘图命令
| 命令 | 功能 | 命令行输入 | 常用简写 | 操作步骤 |
|---|---|---|---|---|
| 直线 | 画一条或多条直线 | LINE |
L |
L -> 回车 -> 指定第一点 -> 指定第二点 -> 回车结束 |
| 圆 | 画一个圆 | CIRCLE |
C |
C -> 回车 -> 指定圆心 -> 指定半径或直径 |
| 矩形 | 画一个矩形 | RECTANGLE |
REC |
REC -> 回车 -> 指定第一个角点 -> 指定对角点 |
| 多段线 | 画相连的线或圆弧，可设为整体 | PLINE |
PL |
PL -> 回车 -> 指定起点 -> 指定下一点... (可输入 W 设线宽) |
基本编辑命令
（图片来源网络，侵删）
| 命令 | 功能 | 命令行输入 | 常用简写 | 操作步骤 |
|---|---|---|---|---|
| 删除 | 删除选中的对象 | ERASE |
E |
E -> 回车 -> 选择对象 -> 回车确认 |
| 移动 | 移动对象位置 | MOVE |
M |
M -> 回车 -> 选择对象 -> 回车 -> 指定基点 -> 指定目标点 |
| 复制 | 复制对象 | COPY |
CO / CP |
CO -> 回车 -> 选择对象 -> 回车 -> 指定基点 -> 指定目标点 |
| 偏移 | 创建平行于选定对象的图形 | OFFSET |
O |
O -> 回车 -> 输入偏移距离 -> 选择对象 -> 在要偏移的一侧点击 |
| 修剪 | 修剪对象以与其他对象的边界相交 | TRIM |
TR |
TR -> 回车 -> 选择作为剪切边的对象 -> 回车 -> 点击要剪掉的部分 |
| 延伸 | 将对象延伸到另一个对象的边界 | EXTEND |
EX |
EX -> 回车 -> 选择作为边界的对象 -> 回车 -> 点击要延伸的对象 |
精确定位：坐标与对象捕捉
- 输入坐标：
- 绝对直角坐标：
X,Y(100,50表示 X=100, Y=50) - 相对直角坐标：
@X,Y(@50,30表示从上一个点向右 50，向上 30) - 相对极坐标：
@距离<角度(@100<45表示从上一个点出发，长 100，角度 45°)
- 绝对直角坐标：
- 对象捕捉：
- 在状态栏右键点击“对象捕捉”，选择“设置”，可以勾选你需要的捕捉点（如端点、中点、圆心、交点等）。
- 绘图时，将鼠标移动到对象附近,会自动出现捕捉标记。
第四部分：图层管理

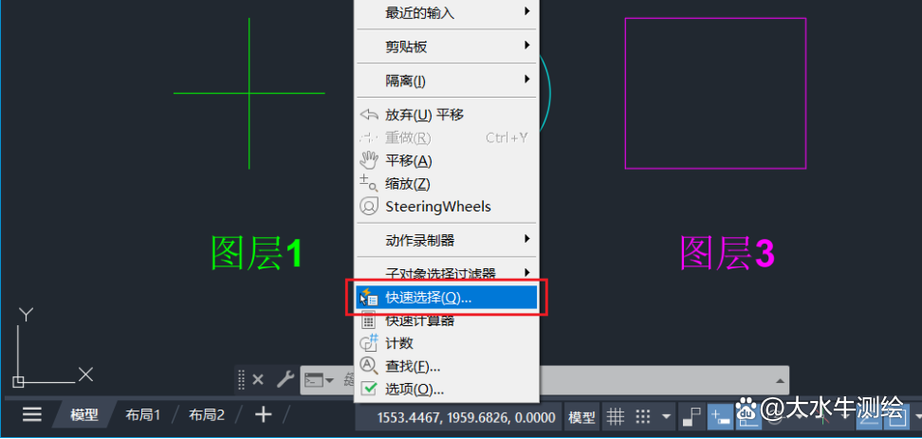

图层是 AutoCAD 的组织工具，就像透明的胶片，你可以把不同类型的对象放在不同的图层上（墙体、门窗、家具、尺寸标注）,以便于管理和控制。
如何使用图层？
- 打开图层特性管理器：点击“常用”选项卡 -> “图层”面板 -> “图层特性”。
- 创建新图层：点击“新建图层”按钮，可以新建一个图层，并为其命名（如 "WALL"）。
- 设置图层颜色：点击图层上的“颜色”方块，可以为该图层设置特定颜色，这样，该图层上的所有对象都会是这个颜色,方便区分。
- 设置图层线型：点击“线型”，可以设置虚线、中心线等。
- 设置图层线宽：点击“线宽”,可以设置线条的粗细。
- 切换当前图层：在“图层”面板的下拉列表中选择一个图层，它就变成了“当前图层”,之后绘制的新对象都会在这个图层上。
最佳实践：养成“按图层绘图”的习惯,不要把所有东西都画在一个图层上。
第五部分：实战练习——绘制一个简单户型图
我们来综合运用以上知识,画一个简单的矩形房间。
-
新建文件
- 点击“应用程序菜单” -> “新建” -> “图形样板”，选择一个
acadiso.dwt或acad.dwt样板文件。
- 点击“应用程序菜单” -> “新建” -> “图形样板”，选择一个
-
设置绘图环境
- 单位：在命令行输入
UNITS，回车，在弹出的对话框中，设置“长度”类型为“小数”，精度为“0.00”，单位为“毫米”。 - 栅格和正交：点击状态栏的“栅格显示”和“正交模式”按钮,将其打开。
- 单位：在命令行输入
-
创建图层
- 打开“图层特性管理器”。
- 新建一个名为 "WALL" 的图层，颜色设为“白色”，线宽设为“0.30 毫米”。
- 新建一个名为 "WINDOW" 的图层，颜色设为“蓝色”。
- 将 "WALL" 图层设为当前图层。
-
绘制墙体
- 在命令行输入
L(LINE),回车。 - 打开“正交模式”,在屏幕上点击一点作为起点。
- 向右移动光标，输入
5000(代表 5 米),回车。 - 向上移动光标，输入
4000(代表 4 米),回车。 - 向左移动光标，输入
5000,回车。 - 向下移动光标，输入
4000，回车，然后按C(闭合) 并回车,形成一个闭合的矩形。
- 在命令行输入
-
绘制窗户
- 在“图层”面板的下拉列表中，将 "WINDOW" 图层设为当前图层。
- 在命令行输入
O(OFFSET),回车。 - 输入偏移距离
750,回车。 - 点击下方的墙线,然后在墙线上方点击一下。
- 再次点击偏移生成的新线，再向上点击，再点击...直到画出三根窗户线。
-
保存文件
点击“快速访问工具栏”的“保存”按钮，选择一个位置，命名为“我的户型图.dwg”。
恭喜！你已经完成了你的第一张 AutoCAD 图纸！
第六部分：进阶学习与技巧
当你掌握了基础后,可以学习以下内容：
- 尺寸标注：使用
DIMLINEAR(线性)、DIMCONTINUE(连续) 等命令为图形添加尺寸。 - 文字标注：使用
MTEXT(多行文字) 命令添加说明文字。 - 图块：将常用的图形（如门、窗、家具）定义为“块”,方便重复使用和管理。
- 填充：使用
HATCH命令为区域填充图案，如表示混凝土、砖墙等。 - 查询：使用
DIST(距离)、AREA(面积) 等命令查询图形信息。
学习资源推荐
- 官方帮助文档：按
F1键，AutoCAD 自带的帮助文档非常权威。 - 在线视频教程：在 Bilibili、YouTube 等平台搜索“AutoCAD 2025 教程”,有大量免费且优质的视频课程。
- 练习网站：寻找一些 CAD 练习图,对着图纸练习绘图是提高最快的方法。
最后的小贴士：
- 勤加练习：CAD 是一门实践性极强的技能,多画多练是王道。
- 善用快捷键：从一开始就尝试使用命令简写,能极大提高绘图速度。
- 学会放弃：画错了没关系，按
ESC键可以取消当前命令，按U或Ctrl+Z可以放弃上一步操作。
祝你学习愉快，早日成为 AutoCAD 高手！
