MicroStation 教程：从入门到精通的全面指南

MicroStation 是 Bentley Systems 公司开发的一款功能强大的计算机辅助设计和 drafting 软件，广泛应用于建筑、土木工程、交通运输、工厂设计、地理信息系统等领域，它的核心优势在于高精度的二维绘图和强大的三维建模能力，以及对 DGN 格式文件的原生支持。

第一部分：学习路径与心态

在开始学习之前,建立一个清晰的学习路径至关重要。

基础入门 (1-2 周)

• 目标： 熟悉软件界面,掌握最基本的绘图和编辑命令。
• 1. 界面认识： 了解 Ribbon (功能区)、View (视图) 窗口、Status Bar (状态栏)、Key-in (键盘输入) 窗口、Toolboxes (工具箱) 的位置和功能。
  2. 基本操作：
     • 文件操作： 新建、打开、保存文件（.dgn）。
     • 视图控制： 缩放、平移、旋转视图（使用鼠标中键和滚轮）。
     • 元素选择： 单击选择、框选、 fence（围栅）选择。
  3. 核心绘图命令：
     • 绘制： 直线、多线、圆、圆弧、矩形、多边形。
     • 输入数据： 精确输入坐标（x,y）和距离。
  4. 基本编辑命令：
     • 修改： 复制、移动、旋转、镜像、删除。
     • 修改： 延伸、修剪、倒角、圆角。
• 产出： 能够独立绘制简单的二维图形，如建筑平面图、机械零件草图。

核心概念与规范 (2-4 周)

• 目标： 理解 MicroStation 的设计哲学,掌握精确绘图和项目管理的核心方法。
• 1. 精确绘图的核心：
     • Snaps (捕捉)： 熟练掌握 Key Points (关键点)、Intersection (交点)、Midpoint (中点)、Center (中心点) 等捕捉方式，这是 MicroStation 精度的灵魂。
     • AccuDraw (精确绘图工具)： 这是 MicroStation 最具特色、最重要的工具！ 必须深入学习，学习如何使用动态输入、键盘输入来精确控制元素的起点、终点、长度和角度，建议将 AccuDraw 设置为“右手”或“左手”模式。
  2. 图层管理：

     创建、命名、设置图层颜色、线型、线宽,学会使用图层来组织和管理复杂的图纸。

  3. 单元：

     理解“块”的概念，学习如何创建、放置和修改单元（如门窗、螺栓、标题栏符号）,这是提高绘图效率的关键。

  4. 样式：
     • 理解 Annotation (标注) 和 Dimension Styles (尺寸样式) 的区别，创建符合项目或行业标准的标注样式,确保图纸的统一性。
  5. 参考文件：
     • 学习如何将其他 .dgn 或 DWG 文件作为“参考”附加到当前文件中,这是多专业协同设计的核心功能。
• 产出： 能够绘制符合规范的、结构清晰的二维图纸,并开始使用高级工具提升效率。

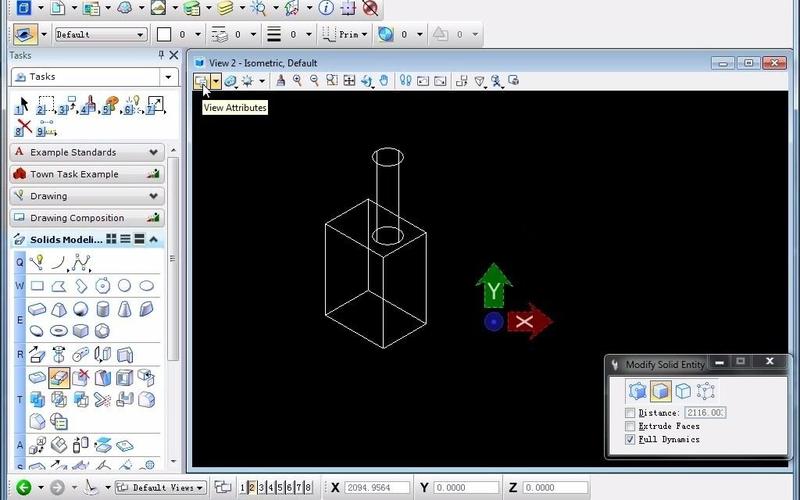

三维建模与进阶 (4-8 周)

• 目标： 掌握三维建模技巧,并能进行简单的出图。
• 1. 三维视图： 学习设置等轴测图、透视图。
  2. 三维建模基础：
     • 基本体： 绘制立方体、球体、圆柱体等。
     • 二维转三维： 使用 Extrude (拉伸)、Revolve (旋转) 等命令将二维图形生成三维实体。
     • 布尔运算： 并集、差集、交集。
  3. 高级建模：
     • 曲面建模： 创建和编辑复杂曲面。
     • 实体建模： 使用更复杂的工具进行实体编辑。
  4. 图纸布局：
     • 学习使用 Drawing Composition (图纸布局) 功能，在模型空间中创建多个图纸视图（平面图、立面图、剖面图），并自动标注尺寸,这是从设计到出图的关键一步。
• 产出： 能够进行简单的三维建模,并生成标准化的施工图。

精通与定制 (长期)

• 目标： 成为 MicroStation 高手,并能根据需求定制工作环境。
• 1. VBA/Macros (宏)： 学习使用 VBA 编写宏,自动化重复性任务。
  2. 自定义界面： 自定义工具面板、快捷键、鼠标按钮功能。
  3. 配置： 深入理解 .cfg 和 .ucf 文件,进行高级配置。
  4. 数据管理： 了解如何与 ProjectWise 等协同设计平台集成。
  5. 渲染与可视化： 学习使用渲染器为模型添加材质、灯光和效果,制作效果图。

第二部分：核心概念详解

DGN 文件格式

MicroStation 的原生文件格式，它不像 AutoCAD 的 DWG 那样普遍，但在 Bentley 生态系统中具有优势，一个 DGN 文件可以包含：

• 模型： 包含 2D/3D 几何图形的“工作空间”。
• 图纸： 用于布局和出图的“空间”。

设计历史

这是一个革命性的功能（类似于 SolidWorks 的历史记录），你可以在一个专门的“历史”视图中看到创建元素的每一个步骤，并可以随时返回到任意一步进行修改，后续的步骤会自动更新,这极大地改变了参数化设计的工作流。

元素

MicroStation 中的一切都是“元素”，元素不仅有几何形状（点、线、面），还包含丰富的“属性”（颜色、线型、层级、单元定义等）。

级别

这是比“图层”更强大的概念，级别不仅控制元素的显示/隐藏，还可以像图层一样组织元素,并且可以附加复杂的过滤和选择规则。

AccuDraw

请务必花时间征服这个工具，它将鼠标输入和键盘输入完美结合，让你在绘图时能动态、精确地控制元素,效率远超传统输入方式。

第三部分：常用命令与工具速查

第四部分：优质学习资源

官方资源 (最权威)

• BentleLearn Learning Path: https://www.bentley.com/en/learn-and-support
  • 这是 Bentley 官方的学习平台，提供大量免费的入门课程、视频教程和认证路径。强烈推荐从这里开始。
• Bentley YouTube 频道: https://www.youtube.com/c/BentleySystems

  有大量的官方教学视频、新功能介绍和技巧分享。

第三方教程网站

• CADLearning (Lynda.com): 提供系统化的视频课程，从入门到精通，非常全面,但通常是付费订阅。
• YouTube 上的个人博主:

  搜索 "MicroStation tutorial for beginners" 等关键词，可以找到很多免费的个人教学视频。"CADD Microsystems" 等频道内容质量很高。

文档与帮助

• MicroStation Help (F1): 遇到任何工具或命令，选中它然后按 F1 键，即可打开官方帮助文档，这是最直接、最准确的参考资料。

社区与论坛

• Bentley Communities: https://communities.bentley.com/

  官方论坛，可以提问、参与讨论,获取专家和官方支持。

第五部分：实用技巧与最佳实践

1. 善用键盘输入: 除了 AccuDraw，很多命令也可以直接在 Key-in 窗口中输入,效率极高。
2. 自定义鼠标按键: 将常用功能（如视图旋转、平移）映射到鼠标侧键上,可以极大提升操作流畅度。
3. 建立个人库: 将常用的图块、样式、标注模板等保存到自己的个人库或 DGNLIB 文件中，在新项目中直接调用,保证标准和效率。
4. 定期保存: 养成频繁保存的习惯,避免意外丢失工作。
5. 使用参考文件: 在做协同设计时，尽量使用参考文件而不是直接导入，这样可以保持文件之间的关联性,方便更新。
6. 遵循命名规范: 对文件、图层、单元、样式等使用清晰、一致的命名规范,便于长期管理和团队协作。

学习 MicroStation 是一个循序渐进的过程，耐心和练习是成功的关键，建议从官方教程入手，打好 AccuDraw 和精确绘图的基础，然后逐步深入图层、单元、样式等核心概念，最后挑战三维建模和高级定制,祝您学习顺利！
