CATIA 中文版学习总览
CATIA (Computer Aided Three Dimensional Interactive Application) 是一款由法国达索系统公司开发的顶级高端CAD/CAM/CAE一体化软件，广泛应用于航空航天、汽车、造船、电子、消费品等高端制造业，它功能强大但学习曲线较陡，因此一份好的学习路径至关重要。
（图片来源网络，侵删）
核心思想： CATIA 的学习是一个循序渐进、理论与实践相结合的过程，建议从“草图”开始，逐步掌握“零件设计”、“装配设计”、“工程图”，最后再根据兴趣深入“曲面设计”、“钣金”、“运动仿真”等高级模块。
第一部分：学习资源推荐
官方与权威资源
- 达索系统官网:
- 官方文档:
- 安装 CATIA 后，软件自带的
Help文档是最好的参考资料，内容详尽、准确，按F1键即可随时调出相关功能的帮助。
- 安装 CATIA 后，软件自带的
视频教程平台 (中文)
视频教程是入门最快、最直观的方式。
- Bilibili (B站):
- 关键词搜索:
CATIA入门教程,CATIA零件设计,CATIA曲面设计,CAT钣金设计,CATIA工程图。 - 推荐UP主:
- UG爱好者 (现已转型): 早期制作了大量高质量的CATIA教程，虽然更新较早，但基础部分非常经典，适合打基础。
- 达索系统官方: B站上也有官方账号，会发布一些官方教程和活动。
- 搜索“CATIA”+“教程”: 你会发现大量由个人讲师或机构发布的系列课程，选择播放量高、评价好的进行学习。
- 关键词搜索:
- 腾讯课堂 / 网易云课堂:
这些平台上有大量付费和免费的CATIA课程,由专业培训机构或讲师开设，适合希望系统化学习、获得答疑和项目指导的学习者，可以搜索“CATIA认证班”、“CATIA从零到精通”等关键词。
书籍资源
- CATIA V5经典教程系列: 这是由国内多位资深工程师和教师编写的丛书，非常经典。
- 《CATIA V5机械设计从入门到精通》
- 《CATIA V5曲面设计》
- 《CATIA V5高级应用》
- 优点: 系统性强，知识点全面，适合作为案头参考书。
- 缺点: 可能与最新版本界面略有差异，且需要较强的自学能力。
社区与论坛
遇到问题时,社区是最好的求助和学习交流的地方。
（图片来源网络，侵删）
- CAX技术论坛: 国内非常知名的CAD/CAM/CAE技术交流社区，有专门的CATIA板块，高手云集，可以下载资料、提问交流。
- 知乎: 搜索“如何学习CATIA”、“CATIA学习路径”等问题，能找到很多经验分享和学习建议。
- QQ群: 搜索“CATIA交流群”、“CATIA学习群”等，可以找到很多志同道合的学习者，实时交流问题。
第二部分：系统化学习路径建议
以下是一个推荐的CATIA学习路径,分为四个阶段。
入门与基础 (约1-2周)
目标: 熟悉软件界面、基本操作和核心概念。
- 软件安装与界面熟悉:
- 安装CATIA V5/V6 中文版。
- 了解
Start(开始) 菜单，认识不同的设计工作台。 - 熟悉
Infrastructure(基础设施) 中的Tools(工具)，特别是Options(选项) 和Properties(属性)，设置好你的工作环境（如单位、网格、颜色等）。
- 草图绘制:
- 这是所有3D建模的基础！ 必须熟练掌握。
- 学习使用
Sketcher(草图工作台)。 - 重点命令:

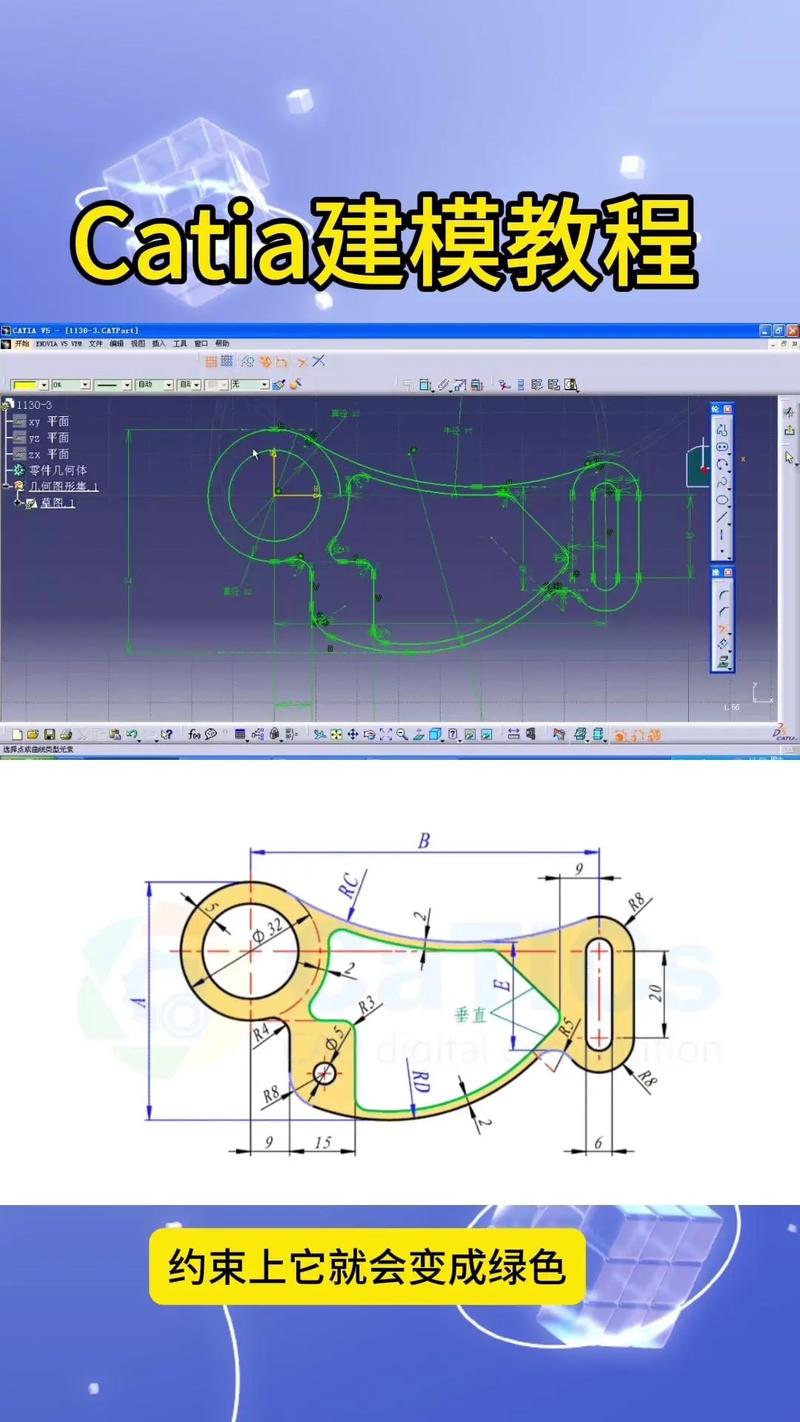

Profile(轮廓线)、Line(直线)、Circle(圆)、Corner(倒角)、Trim(修剪)、Constraints(约束，特别是几何约束和尺寸约束)、Mirror(镜像)、Pattern(阵列)。 - 练习: 大量绘制各种2D图形，目标是“又快又准”，草图要完全约束。
核心模块精通 (约1-3个月)
目标: 掌握机械设计的完整流程，能够独立完成零件和装配。
-
零件设计:
（图片来源网络，侵删）- 核心思想: 基于草图进行“拉伸”、“旋转”、“扫掠”、“放样”等操作生成3D特征。
- 重点工作台:
Part Design(零件设计)。 - 重点命令:
- 基础特征:
Pad(拉伸)、Shaft(旋转)、Rib(加强筋)、Slot(开槽)。 - 修饰特征:
Fillet(圆角)、Chamfer(倒角)、Draft(拔模)、Shell(抽壳)。 - 布尔运算:
Pad(凸台)、Pocket(凹槽)、Boolean Operations(布尔操作：添加、移除、相交)。 - 参考元素:
Point(点)、Line(线)、Plane(平面)。
- 基础特征:
- 练习: 从简单的螺钉、螺母开始，逐步过渡到复杂的机械零件，如轴承座、支架、齿轮等。
-
装配设计:
- 核心思想: 将多个零件组合成一个装配体，并定义它们之间的位置关系。
- 重点工作台:
Assembly Design(装配设计)。 - 重点概念与命令:
Product(产品) 与Component(部件)。Constraints(约束):Coincidence(重合)、Contact(接触)、Offset(偏移)、Angle(角度)、Fix Component(固定部件)。Update(更新) 装配体。
- 练习: 将之前设计的零件装配起来，模拟一个简单的机械装置，如夹具、小型减速器等。
-
工程图:
- 核心思想: 将3D模型转化为符合国家标准的2D工程图纸，用于生产。
- 重点工作台:
Drafting(工程图)。 - 重点命令:
- 创建视图：
Front View(主视图)、Isometric View(轴测图)、Projected View(投影视图)、Section View(剖视图)、Detail View(局部放大图)。 - 标注尺寸：使用
Dimensions(尺寸) 工具，自动或手动标注。 - 注释：添加技术要求、公差、形位公差等。
- 栏和图框。
- 创建视图：
- 练习: 为之前设计的零件或装配体创建一套完整的工程图。
高级模块拓展 (长期)
目标: 根据职业发展方向，深入学习特定领域。
-
创成式曲面设计:
- 适用场景: 外观设计、复杂曲面产品（如汽车外壳、手机外壳、家电外壳）。
- 重点工作台:
Generative Shape Design(创成式曲面设计)。 - 学习路径: 先学习线框构建，再学习曲面生成，最后是曲面编辑，命令如
Extrude(拉伸曲面)、Revolve(旋转曲面)、Sweep(扫掠曲面)、Loft(放样曲面)、Blend(桥接曲面) 等。
-
自由曲面设计:
- 适用场景: 对美学要求极高的A级曲面，如汽车车身、消费电子产品外壳。
- 特点: 更灵活，基于控制点，艺术性更强，学习曲线更陡峭。
-
钣金设计:
- 适用场景: 机箱、机柜、钣金结构件。
- 重点工作台:
Generative Sheetmetal Design(创成式钣金设计)。 - 重点命令:
Wall(墙)、Bend(折弯)、Corner(角)、Cutout(冲压)。
-
运动机构与仿真:
- 适用场景: 模拟装配体的运动，检查干涉，分析运动轨迹。
- 相关模块:
DMU Kinematics(数字模型运动机构)。
实战与认证
- 实战项目:
- 找一个你感兴趣的简单产品（如鼠标、订书机、小型机器人），尝试从零开始，完整地设计出它的所有零件、装配体和工程图，这是检验学习成果的最好方法。
- 在CAX论坛等社区寻找别人的练习项目或图纸进行模仿练习。
- 考取认证:
达索系统提供CATIA不同模块的认证考试（如CSWA, CSWP等），考取认证可以证明你的专业能力，对求职非常有帮助。
第三部分：学习技巧与注意事项
- 动手！动手！再动手！ CATIA是实践性极强的软件，看十遍不如自己画一遍。
- 建立“参数化”思维: CATIA的核心是参数化设计，修改草图或参数，模型会自动更新，要习惯用“特征树”来管理你的模型，理解父子关系。
- 善用快捷键: 学习并使用常用命令的快捷键，能极大提高绘图效率。
- 养成良好的建模习惯:
- 命名清晰：对零件、特征、草图进行有意义的命名。
- 结构清晰：合理使用“几何图形集”和“有序集合”组织特征树。
- 从简到繁：先保证主体形状，再添加细节。
- 不要怕犯错: 遇到报错、失败是常态，仔细阅读报错信息，分析原因，这是进步的过程。
- 关注版本差异: CATIA版本更新较快，V5和V6/R20在界面和功能上有所不同，学习时注意区分，大多数教程基于V5，但核心思想是相通的。
希望这份详细的指南能帮助你顺利开启CATIA的学习之旅！祝你学习愉快，早日成为CATIA高手！
