重要提示：版本说明
- Pro/E 5.0 是 PTC 公司在 2009 年发布的版本。
- 2012 年，PTC 将其产品线统一更名为 Creo，Pro/E 5.0 的核心功能基本对应于 Creo 2.0 Parametric。
- 虽然 Pro/E 5.0 的核心建模思想（参数化、特征建模）至今仍然非常重要，但新版本 Creo 在界面、性能、功能（如直接建模、更强大的曲面能力、仿真集成等）上有了巨大提升。
- 建议： 如果您是初学者，强烈建议直接学习 Creo 8.0 或更高版本，界面更现代，功能更强大，学习资源也更多，如果您的工作或学习环境必须使用 Pro/E 5.0,那么本教程将非常适合您。
Pro/E 5.0 学习路线图
学习 Pro/E 5.0 建议遵循以下路径，循序渐进,切勿急于求成。
（图片来源网络，侵删）
第一阶段：基础入门 (1-2周)
这个阶段的目标是熟悉软件界面、核心概念和基本操作,能够绘制简单的二维草图和三维模型。
-
软件安装与界面熟悉
- 安装 Pro/E 5.0 及相关配置（如许可证）。
- 认识主界面：菜单栏、工具栏、模型树、绘图区、状态栏。
- 了解“工作目录”的重要性,以及如何设置和管理文件。
- 关键概念：
文件、模型树、工作目录。
-
二维草绘
- 进入草绘模式。
- 基本绘图工具：直线、矩形、圆、圆弧、点等。
- 基本编辑工具：修剪、镜像、倒角、尺寸标注、几何约束。
- 核心技能： “约束” 的使用，学会使用“对齐”、“重合”、“平行”、“垂直”等约束,是绘制精确草图的关键。
- 练习： 绘制各种二维图形，如带孔的板、多边形、带圆角的矩形等。
-
三维基础建模

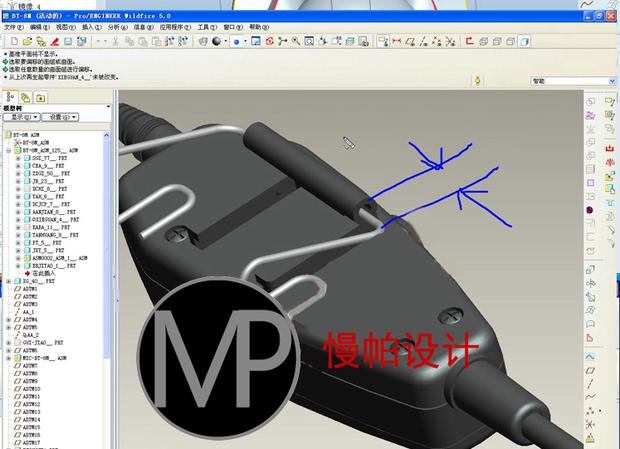

（图片来源网络，侵删）- 拉伸： 将二维草图沿一个方向拉伸成三维实体，这是最基础、最常用的命令。
- 旋转： 将二维草图绕一根轴线旋转成三维实体，适用于创建回转类零件，如轴、盘、瓶。
- 基准特征： 学习创建基准平面、基准轴、基准点，它们是构建复杂模型的“骨架”。
- 练习： 创建一个简单的螺栓（拉伸头部+旋转杆）、一个带孔的方块（拉伸+拉伸切剪）。
第二阶段：进阶建模 (2-4周)
这个阶段的目标是掌握更复杂的建模技巧,能够创建中等难度的零件。
-
放置特征
- 孔： 创建简单孔、标准孔（螺纹孔）。
- 圆角： 恒定半径、可变半径、完全圆角。
- 倒角： 角度-距离、45度倒角等。
- 壳： 将实体模型抽成薄壁。
- 拔模： 为铸件或注塑件添加拔模斜度,便于脱模。
- 练习： 在第一阶段练习的零件上添加孔、圆角、倒角和壳,创建一个塑料外壳或一个金属支架。
-
高级建模工具
- 扫描： 二维截面沿着一条“轨迹线”扫过形成三维模型。
- 混合： 将多个不同形状的二维截面按一定顺序平滑连接起来。
- 旋转混合与扫描混合： 更高级的混合方式,结合了旋转和扫描的特点。
- 练习： 创建一个弹簧（扫描）、一个水杯（混合）、一个带曲手柄的杯子（扫描混合）。
-
特征编辑

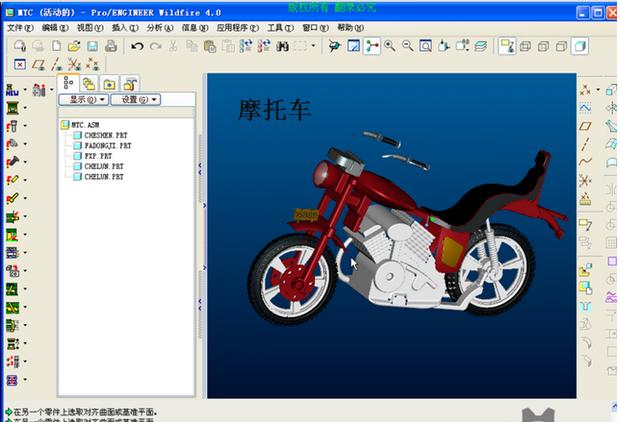

（图片来源网络，侵删）- 修改： 修改草绘、修改特征尺寸。
- 重定义： 改变特征的创建方式。
- 删除： 删除不需要的特征。
- 隐含与恢复： 临时隐藏特征,用于简化模型或查看内部结构。
- 父子关系： 理解特征之间的依赖关系，这是 Pro/E 参数化建模的核心。
第三阶段：装配与工程图 (1-2周)
这个阶段的目标是将零件组合成装配体,并生成符合生产标准的工程图纸。
-
装配设计
- 进入装配模式。
- 约束类型： 匹配、对齐、插入、坐标系等。
- 组件操作： 元件的放置、移动、复制阵列。
- 爆炸图： 创建和编辑组件的爆炸视图,用于展示装配关系。
- 练习： 将之前创建的螺栓和螺母进行装配,并生成爆炸图。
-
工程图
- 创建视图：主视图、投影视图、剖视图（全剖、半剖、局部剖）、辅助视图。
- 尺寸标注： 手动添加尺寸,并设置公差。
- 技术要求： 添加注释、形位公差、表面粗糙度。
- 表格： 创建标题栏、明细表（BOM表）。
- 练习： 为之前创建的零件或装配体生成一套完整的工程图，包括三视图、尺寸、公差和标题栏。
第四阶段：曲面设计与高级应用 (长期学习)
这个阶段是 Pro/E/Creo 的精髓所在，适合深入学习,目标是创建复杂的工业产品外观。
-
曲面建模
- 基础曲面：拉伸曲面、旋转曲面、扫描曲面、填充曲面。
- 高级曲面：边界混合曲面（最核心、最强大的曲面命令）、可变截面扫描、扫描混合。
- 曲面编辑：合并、修剪、延伸、偏移、加厚。
- 实体化： 将曲面模型转换为实体模型。
- 练习： 创建一个鼠标外壳、一个手机外壳或一个汽车后视镜外壳。
-
参数化设计与族表
- 关系： 在特征尺寸之间建立数学关系,实现一个参数驱动多个尺寸。
- 族表： 创建一个通用零件（父零件），通过修改参数生成一系列相似零件（子零件），如不同规格的螺栓、垫片。
推荐学习资源
视频教程 (最直观)
- Bilibili (B站): B站是学习软件的宝库，搜索以下关键词，有大量免费且优质的教程。
Pro/E 5.0 教程Pro/E 基础教程Pro/E 曲面教程Creo 入门教程(内容通用,可直接学习)- UP主推荐： 搜索
疯狂机械人、沐风网等机构或个人,他们通常有系统性的课程。
文档与书籍 (最系统)
- PTC 官方帮助文档： 安装 Pro/E 后，软件自带的帮助文档是最好的参考资料,权威且全面。
- 经典书籍：
- 《Pro/ENGINEER Wildfire 5.0 完全学习手册》
- 《Pro/ENGINEER 曲面设计专家精讲》
- 注意： 这些书籍可能较旧，但核心思想不变,在图书馆或二手平台可以找到。
在线社区与论坛 (交流求助)
- 沐风网： 国内最大的 CAD/CAE/CAM 行业社区，有大量教程、模型和用户交流区。
- CAX技术论坛： 老牌的 CAD 技术论坛，高手云集,可以解决各种疑难问题。
- 知乎、贴吧： 搜索
ProE吧、Creo吧,可以找到很多学习心得和资源。
练习素材
- 下载模型： 在 GrabCAD、沐风网等网站上下载一些简单的零件模型，尝试自己重新画一遍,这是检验学习成果的最好方法。
- 找实物： 观察身边的日常用品（鼠标、水杯、订书机），思考它们是如何用 Pro/E 的特征一步步构建出来的。
学习建议与心态
- 多练多思： Pro/E 是一门实践性极强的软件，看十遍不如自己动手画一遍，遇到问题先自己思考,再寻求帮助。
- 理解特征： 不要只记操作步骤，要理解每个“特征”（如拉伸、旋转、圆角）的本质是什么，优秀的建模师思考的是“这个零件由哪些特征构成？”，而不是“我该点哪个按钮？”。
- 建立参数化思维： 时刻记住 Pro/E 是参数化的，修改一个尺寸，整个模型都可能自动更新，学会利用“关系”和“族表”可以提高效率。
- 耐心与坚持： 学习初期可能会因为约束失败、特征失败而感到沮丧，这是正常的，坚持下去，越过这个门槛,你会发现一个全新的三维设计世界。
祝您学习顺利！
