⚠️ 重要警告与免责声明
- 保修失效：拆开 Xbox 360 将立即使其失去官方保修资格。
- 损坏风险：操作不当可能会严重损坏你的主机、硬盘、光驱或配件,导致其无法正常工作。
- 安全第一：在操作前，请确保工作区域干净、光线充足,并准备好所有必要的工具。
- 静电防护：人体静电可能会精密的电子元件造成永久性损坏，请佩戴防静电手环，或在触摸金属物体（如主机机箱）以释放静电后再进行操作。
- 版本差异：Xbox 360 有多个版本（如 Jasper, Falcon, Trinity, Corona 等），内部结构略有不同，本教程适用于最常见的 Jasper 及之后版本,但对于所有版本都具有良好的参考价值。
第一步：准备工作
所需工具
- T8 和 T10 梅花螺丝刀：这是 Xbox 360 拆机最核心的工具，T10 用于拆下背面和侧面的外壳螺丝，T8 用于拆下光驱和硬盘的螺丝。
- 一字螺丝刀或塑料撬棒：用于撬开卡扣和分离塑料外壳。
- 防静电手环（推荐）：防止静电损坏元件。
- 小容器：用于分类存放不同大小和长度的螺丝,避免混淆。
- 干净的毛巾或工作垫：防止刮伤外壳,并防止小零件滚落。
- （可选）吸尘器或压缩空气罐：用于清洁内部积尘。
第二步：拆解步骤
分离上下外壳
- 放置主机：将 Xbox 360 主机平放在柔软的毛巾上,散热孔朝上。
- 移除硬盘：捏住硬盘两侧的卡扣，向外拉即可将硬盘盒取下，拧下硬盘盒背面的 T10 螺丝,取出硬盘。
- 拆下背面外壳：
- 拧下主机背部的所有 T10 螺丝，通常有 5 颗，包括电源接口旁边和 AV 接口旁边各一颗。
- 注意：其中一颗螺丝可能被一个贴纸覆盖,需要先撕掉贴纸。
- 分离上下外壳：
- 用一字螺丝刀或塑料撬棒，从主机 侧面（有 USB 接口的一侧）的缝隙轻轻插入。
- 沿着边缘缓慢滑动，小心地撬开卡扣，Xbox 360 的外壳卡扣设计比较紧密，需要耐心,避免用力过猛导致卡扣断裂。
- 依次撬开所有侧面的卡扣后,上下外壳就可以分开了。
- 小心：上下外壳之间连接着 AV 线，非常短且脆弱，分离外壳时，要留出足够的空间，不要直接拉扯，最好先将主机竖起，让 AV 线自然下垂,再完全分离上下壳。
取出主板和风扇
- 断开连接器：
- 你会看到主板上连接着风扇、电源按钮板、Wi-Fi 天线等线缆，轻轻拔下这些连接器，注意观察插口方向,避免损坏。
- Wi-Fi 天线：通常是两个白色的小插头，拔下时要捏住插头根部,不要拉扯天线线缆本身。
- 移除风扇：
- 拧下固定风扇的 T8 螺丝（通常有 2-4 颗）。
- 小心地取下风扇，风扇通常与散热硅脂粘连,可以轻轻左右晃动或用撬棒辅助分离。
- 断开光驱数据线：
在光驱的侧面，你会一根连接到主板的扁平数据线,小心地拔下它。

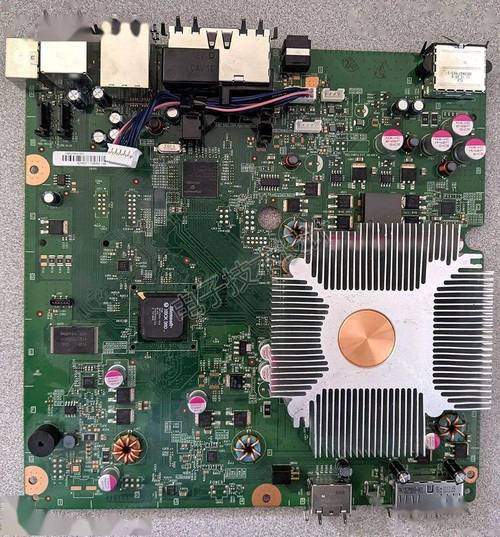

（图片来源网络，侵删） - 取出主板：
- 主板是通过几个 T8 螺丝固定在机箱上的,拧下这些螺丝。
- 小心地向上抬起主板，并将其从机箱中取出,注意不要刮到旁边的元件。
拆解光驱（可选）
如果你想清洁或更换光驱激光头,可以继续拆解光驱。
- 移除光驱外壳：
- 拧下光驱底部的 T8 螺丝,注意有些螺丝可能藏在标签下。
- 用撬棒小心地撬开光驱外壳的卡扣,分离上下盖。
- 取出激光头组件：
- 拧下固定激光头组件的螺丝。
- 小心地拔掉连接激光头的排线,然后取出整个组件。
- 注意：激光头非常精密且脆弱,操作务必极其小心。
第三步：清洁与维护
- 清洁风扇：用压缩空气罐或小刷子清除风扇叶片上的灰尘。
- 清洁散热器：用压缩空气吹掉 CPU 和 GPU 散热器上的积尘，如果灰尘很顽固，可以用棉签蘸少量高纯度异丙醇（酒精）轻轻擦拭散热片。
- 更换导热硅脂（非常重要）：
- 如果你的 Xbox 360 出现“三红”或“二红”故障，或者只是想进行预防性维护,更换导热硅脂是关键步骤。
- 用塑料刮片或棉签，小心地刮掉 CPU 和 GPU 芯片上旧的、干涸的硅脂。
- 用无绒布或棉签蘸酒精，将芯片表面擦拭干净,直到没有残留物。
- 在 CPU 和 GPU 芯片中心，挤一小滴新的导热硅脂（如 Arctic MX-4, MX-6 等）。
- 将散热器重新安装回原位，并拧紧螺丝。注意：螺丝需要按对角线顺序逐步拧紧，以确保压力均匀,防止芯片因压力不均而损坏。
第四步：重新组装
- 主板归位：将主板小心地放回机箱,拧紧固定螺丝。
- 连接所有线缆：重新连接风扇、电源按钮板、Wi-Fi 天线和光驱数据线,确保所有插头都已插紧。
- 合上外壳：将上下外壳对准，轻轻按压，直到所有卡扣都“咔哒”一声扣合到位。
- 拧回所有螺丝：按照之前拆下的顺序，将所有螺丝拧回原位，特别是不同长度的螺丝,一定要装在正确的位置。
- 装回硬盘：将硬盘装回硬盘盒,再安装回主机。
第五步：测试
- 连接所有线缆：将电源线、AV 线（HDMI 或 AV 线）和手柄重新连接好。
- 开机测试：按下电源按钮，观察主机是否能正常启动,屏幕是否有信号输出。
- 运行游戏：放入一张游戏光盘,测试光驱是否能正常读盘。
- 监控温度：如果更换了硅脂，可以玩一两个小时游戏，用手感受一下主机后部的出风是否比之前更热，正常情况下,散热效率应该有所提升。
常见问题与解决
-
问题：开机后没有信号,电源灯亮。
- 可能原因：AV 线没插好、主板接触不良、显卡脱焊（这是 Jasper 之前的常见硬件故障）。
- 解决：重新插拔所有线缆，确保主板安装到位，如果问题依旧，可能是硬件故障,需要更专业的维修。
-
问题：开机后出现“三红”或“二红”错误代码。
- 可能原因：主要是 GPU 和 CPU 过热导致焊点脱焊，更换导热硅脂和拧紧散热器螺丝是基础修复方法，如果问题严重，可能需要“热风枪”或“X 线夹”等专业工具进行 BGA 重焊。
- 解决：本教程的清洁和换硅脂步骤可以有效缓解此类问题,但无法根治严重的脱焊。
-
问题：光驱无法读盘,或读盘时噪音很大。
（图片来源网络，侵删）- 可能原因：激光头脏污或老化。
- 解决：可以尝试用棉签蘸少量酒精轻轻擦拭激光头镜头，如果无效,可能需要更换激光头或整个光驱。
希望这份详细的教程能帮助你顺利完成 Xbox 360 的拆机、清洁和维护,祝你操作顺利！
