这个教程的目标不是让你成为一个专家，而是在10天内掌握AutoCAD的核心操作，能够独立完成中等复杂度的二维图纸绘制，这需要你每天投入至少2-3小时的专注练习。

核心思想：从“会画”到“会设计”

• 前5天： 目标是 “会画”，熟悉软件界面、掌握基本绘图和修改命令,能精确地画出图形。
• 后5天： 目标是 “会设计”，学习图层、块、标注、文字等高级功能，让你的图纸规范、高效、专业。

准备工作

1. 软件安装： 下载并安装AutoCAD，推荐使用较新的版本（如2025或2025），界面和功能更现代,学生可申请免费的教育版。
2. 学习资源：
   • 官方帮助文档 (F1键)： 最好的老师，遇到任何问题,按F1搜索命令名。
   • 快捷键： 这是提高效率的关键,我们将逐步学习并使用最常用的快捷键。
   • 练习图纸： 准备一些简单的零件图、建筑平面图作为参照。

第一天：入门与基础

目标： 熟悉界面,掌握最核心的绘图命令。

• 上午 (2小时)：

  1. 界面漫游： 认识工作空间（经典/三维基础）、功能区、命令行、状态栏（极轴、对象捕捉、DYN等）,知道每个区域的作用。
  2. 基本操作：
     • 新建文件： 使用 NEW 命令，选择 acadiso.dwt 样板。
     • 保存文件： QSAVE (快捷键 Ctrl+S),养成随时保存的习惯。
     • 视图缩放与平移： ZOOM (Z) 和 PAN (P)，重点掌握 Z 空格 E (范围缩放) 和 Z 空格 A (全部缩放)。
  3. 精确输入：
     • 绝对坐标： X,Y (100,50)
     • 相对坐标： @X,Y (@50,30)
     • 极坐标： @距离<角度 (@100<45)

• 下午 (2小时)：

  1. 核心绘图命令 (必须背熟快捷键)：
     • 直线： L (Line)
     • 圆： C (Circle)
     • 矩形： REC (Rectangle)
  2. 练习：
     • 画一个由直线组成的简单几何图形（如三角形、五角星）。
     • 画几个不同大小和位置的圆。
     • 画几个不同尺寸的矩形。
  3. 修改命令 (必须背熟快捷键)：
     • 删除： E (Erase)
     • 移动： M (Move)
     • 复制： CO (Copy)

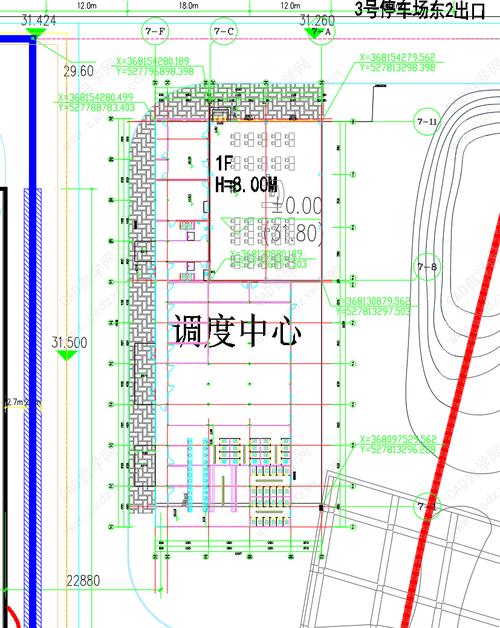

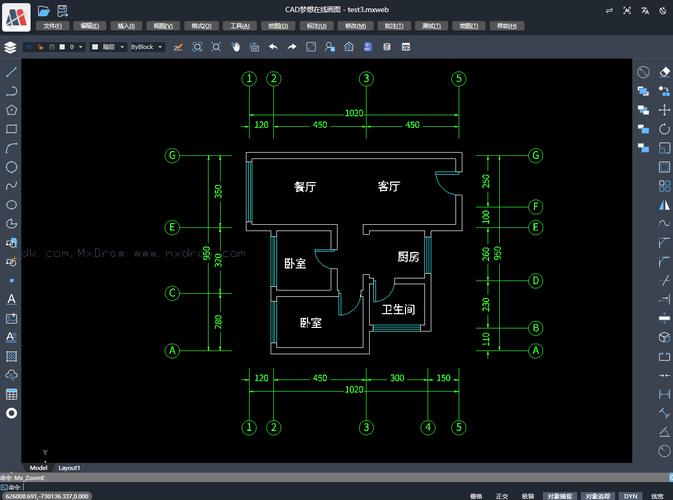

• 今日作业： 使用 L, C, REC, M, CO 画一个组合图形，例如一个房子（矩形做墙体，三角形做屋顶，圆形做窗户）。


  （图片来源网络，侵删）

第二天：修改与编辑

目标： 掌握所有常用的图形修改和编辑命令。

• 上午 (2小时)：

  1. 延伸与修剪： EX (Extend) 和 TR (Trim)，这是CAD中最常用的命令之一,务必熟练掌握。
  2. 倒角与圆角： CHA (Chamfer) 和 F (Fillet)。
  3. 旋转： RO (Rotate)
  4. 缩放： SC (Scale)
  5. 拉伸： S (Stretch)
  6. 偏移： O (Offset)，用于创建平行线、同心圆等。

• 下午 (2小时)：

  1. 对象捕捉： 在状态栏中开启“端点”、“中点”、“圆心”、“交点”等,这是保证绘图精度的关键！
  2. 练习：
     • 画一个复杂的零件轮廓，用 TR 和 EX 进行修剪和延伸。
     • 给一个矩形倒角和圆角。
     • 用 O 命令画出一组同心矩形或平行线。

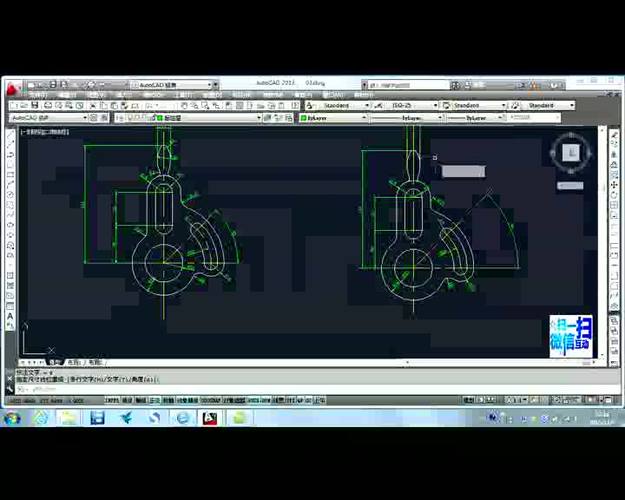

• 今日作业： 临摹一张简单的机械零件图，要求所有线条都精确捕捉,并用今天学的命令完成编辑。


  （图片来源网络，侵删）

第三天：图层与特性

目标： 理解图层概念，学会用图层管理图形,让图纸清晰有序。

• 上午 (2小时)：

  1. 图层： LA (Layer)，这是CAD的灵魂！
     • 新建图层：如“中心线”、“粗实线”、“细实线”、“尺寸线”、“文字”。
     • 设置图层颜色、线型、线宽。
  2. 特性匹配： MA (Matchprop)，像“格式刷”一样，将一个对象的特性（图层、颜色、线宽等）复制给另一个对象。
  3. 线型比例： LTSCALE (Ltscale)，调整虚线、点划线的疏密程度,使其在图纸上看起来舒服。

• 下午 (2小时)：

  1. 练习：
     • 将昨天的作业重新整理，把不同类型的线（轮廓线、中心线、虚线）放到不同的图层中。
     • 绘制一张简单的建筑轴线图，使用点划线作为轴线，并调整好 LTSCALE。

• 今日作业： 绘制一张包含墙体、门窗、家具的简单平面图，并为不同元素（墙、门窗、家具、标注）设置不同的图层。

第四天：块与属性

目标： 学习使用块，提高绘图效率,实现标准化。

• 上午 (2小时)：

  1. 创建块： B (Block)，将一组对象（如一个门、一个螺丝）定义成一个整体。
  2. 插入块： I (Insert),将定义好的块插入到图形中。
  3. 动态块： 了解 BEDIT 命令，可以创建能改变大小、形状的智能块（一个可以拉伸长度的窗块）。

• 下午 (2小时)：

  1. 属性定义： ATTDEF，为块添加文字信息，如标高、编号、名称等。
  2. 练习：
     • 创建一个带属性的“标高”块,插入时可以输入不同的标高值。
     • 创建一个“螺丝”块,然后在图纸上插入多个。

• 今日作业： 创建一个“带编号的设备”块，然后在一个平面图中插入多个此块,并为每个块设置不同的编号。

第五天：文字与表格

目标： 掌握文字和表格的创建与编辑,为图纸添加说明。

• 上午 (2小时)：

  1. 文字样式： ST (Style)，设置文字的字体、大小、效果。
  2. 单行文字： TEXT,适合输入简短的文字。
  3. 多行文字： T (Mtext)，适合输入大段文字，功能更强大，可以编辑段落、堆叠分数等。

• 下午 (2小时)：

  1. 表格： TABLE，创建规范的表格，如标题栏、材料表。
  2. 练习：
     • 在一张图纸上添加技术要求说明。
     • 绘制一个标准的A3标题栏,并填入信息。

• 今日作业： 完善昨天的平面图，添加房间名称（如“卧室”、“客厅”）和图名。

第六天：尺寸标注

目标： 掌握各种尺寸标注方法,让图纸具有可读性和生产价值。

• 上午 (2小时)：

  1. 标注样式： D (Dimstyle)，这是最关键的设置！
     • 设置线、符号和箭头、文字、主单位等选项卡。
     • 重点设置好箭头大小、文字高度、精度。
  2. 基本标注命令：
     • 线性标注：DLI
     • 对齐标注：DAL
     • 半径标注：DRA
     • 直径标注：DDI
     • 角度标注：DAN

• 下午 (2小时)：

  1. 标注编辑：
     • 编辑标注文字： DIMTEDIT
     • 标注更新： -DIMSTYLE,可以快速切换不同的标注样式。
  2. 练习：

     为前几天画的零件图或平面图添加完整的尺寸标注。

• 今日作业： 为一张复杂的零件图（包含线性、半径、角度）添加所有必要的尺寸,并检查标注的清晰度和准确性。

第七天：高级绘图与查询

目标： 学习更复杂的图形绘制和实用查询工具。

• 上午 (2小时)：

  1. 图案填充： H (Hatch),为封闭区域添加剖面线或材质。
  2. 多段线： PL (Pline)，可以绘制宽度可变的连续线，常用于绘制地坪线、箭头。
  3. 样条曲线： SPL (Spline)，绘制平滑的曲线,如地形线。

• 下午 (2小时)：

  1. 查询工具：
     • 查询距离：DI
     • 查询面积：AREA
     • 查询列表：LIST
  2. 练习：
     • 绘制一个带剖面线的机械零件剖视图。
     • 绘制一个简单的建筑总平面图，用 PL 画出道路，用 H 填充绿地。

• 今日作业： 综合运用 H, PL, SPL 绘制一张剖面图或总平面图,并用查询工具验证某些尺寸。

第八天：图纸布局与打印

目标： 掌握模型空间和图纸空间,学会将图纸标准化打印。

• 上午 (2小时)：

  1. 模型空间 vs 图纸空间：
     • 模型空间： 你画图形的地方，按1:1比例绘制。
     • 图纸空间： 你排版和打印的地方,可以创建多个不同比例的视口。
  2. 布局： 在绘图区下方点击“布局1”,进入图纸空间。
  3. 视口： VPORTS，在布局中创建一个或多个“窗口”,用来显示模型空间的内容。
  4. 视口比例： 双击进入视口，用 Z 空格 S 设置比例（如 1:100, 1:50），退出视口后,在布局中可以锁定视口比例。

• 下午 (2小时)：

  1. 打印设置： PLOT (Ctrl+P)。
     • 选择打印机。
     • 选择打印样式表（.ctb或.stb）,控制打印时的线宽和颜色。
     • 设置图纸尺寸、打印区域（通常选择“布局”）、打印比例（1:1）。
  2. 练习：

     将你之前画的零件图或平面图切换到布局，创建一个视口，调整好比例,并打印成PDF文件。

• 今日作业： 将你最满意的一张图纸（如平面图或零件图）在布局中排版,并成功打印成PDF。

第九天：综合案例实战 (上)

目标： 完成一个中等复杂度的综合案例,将所学知识融会贯通。

• 案例选择：

  • 建筑方向： 绘制一个两居室的平面布置图，包括墙体、门窗、家具布局、尺寸标注、房间名称、图名。
  • 机械方向： 绘制一个“轴承座”的零件图，包括主视图、俯视图、局部剖视图，并标注尺寸、公差、技术要求。

• 任务分解：

  1. 设置图层、文字样式、标注样式。 (第3,5,6天内容)
  2. 绘制主要轮廓。 (第1,2天内容)
  3. 添加细节（孔、槽、门窗）。 (第2天内容)
  4. 填充剖面线。 (第7天内容)
  5. 添加尺寸标注。 (第6天内容)
  6. 添加文字和图名。 (第5天内容)
  7. 切换到布局，排版并打印。 (第8天内容)

• 今日作业： 完成综合案例的70%,主要是图形绘制和基本标注。

第十天：综合案例实战 (下)与总结

目标： 完成综合案例，总结学习成果,展望未来。

• 上午 (2小时)：

  1. 完成综合案例：
     • 完成剩余的标注、文字、标题栏。
     • 检查所有图层、线型、标注是否正确。
     • 在布局中调整好最终效果。
  2. 最终打印： 将完整的图纸打印输出。

• 下午 (2小时)：

  1. 回顾与总结：
     • 回顾这10天学过的所有命令和概念。
     • 思考自己在哪个环节最熟练,哪个环节还比较生疏。
  2. 进阶学习建议：
     • 三维建模： 如果对三维感兴趣，可以学习 BOX, CYLINDER, EXTRUDE 等命令。
     • 参数化设计： 了解几何约束和尺寸约束,让图形可以智能修改。
     • AutoLISP/脚本： 学习简单的编程,实现自动化绘图。
     • 行业规范： 深入学习你所在行业的制图标准和规范。

• 今日作业： 将你最终完成的综合案例作品整理好，截图留念,给自己一个大大的鼓励！

重要提示

• 熟能生巧： 十天只是入门,真正的掌握在于持续的练习。
• 多看多想： 看到优秀的图纸，不要只看，要分析它是如何画出来的，图层怎么分的,标注怎么标的。
• 善用快捷键： 一开始可以不记，但一定要有意识地去用,效率会天差地别。
• 保持耐心： CAD学习初期会遇到很多挫折，比如命令用错、捕捉不准，这是正常的，多试几次，多查资料,很快就会过去。

祝你学习顺利，十天之后,你将拥有一个扎实的CAD基础！
