【重要提醒】
- 风险自担：本教程仅供参考，任何因操作导致的手机损坏，责任自负。
- 工具准备：请务必准备好所有工具和备件，中途再找会很麻烦。
- 断电关机：操作前请务必将手机完全关机。
- 静电防护：人体静电可能会损坏手机内部的精密元件，操作前请触摸金属物体释放静电，或佩戴防静电手环。
- 耐心细致：整个过程需要极大的耐心，特别是分离屏幕和排线时，切勿使用蛮力。
第一部分：准备工作
所需工具
-
必备工具：
（图片来源网络，侵删）- 新的屏幕总成：强烈建议购买“屏幕总成”（外屏玻璃 + LCD 显示屏 + 中框框架），而不是只换外屏，Note 2 的屏幕分离和重新压合技术要求极高，新手几乎无法完成。
- 热风枪 / 吹风机：用于软化屏幕与中框的胶水。
- 塑料撬棒 / 薄卡片：用于分离屏幕，严禁使用金属工具，以免划伤屏幕或中框。
- 十字螺丝刀：用于拆卸后盖螺丝。
- T5 梅花螺丝刀：用于拆卸主板等内部螺丝。
- 镊子：用于夹取小螺丝和排线。
- 吸盘：用于吸附屏幕，方便撬起。
- 胶水：屏幕总成通常会自带新的双面胶，如果没有，可准备专用的B-7000或T-8000胶水。
-
推荐工具：
- 防静电手环：防止静电损坏元件。
- 工作台灯：提供充足的光线。
- 手机维修托盘：用于分类存放螺丝，防止混淆。
- 酒精和棉签：用于清洁胶水残留。
所需备件
- 一套完整的 三星 Note 2 N7100 屏幕总成。
- （可选）新的后盖密封胶条，更换后盖后需要。
第二部分：拆卸步骤
取下后盖和电池
- 关机手机，确保手机完全断电。
- 用 十字螺丝刀 拧下手机背部的 2颗螺丝（位于充电口两侧）。
- 将 吸盘 吸在后盖中央，然后向上用力吸，同时用 塑料撬棒 从充电口一侧插入，轻轻撬开后盖，后盖是卡扣固定的，需要慢慢均匀用力。
- 后盖取下后,可以看到电池，先拔掉电池排线（注意方向）。
- 用 塑料撬棒 轻轻撬起电池边缘，然后小心地将整个电池取出，Note 2 的电池有胶水粘合，需要耐心分离，不要用力过猛导致电池变形或破裂。

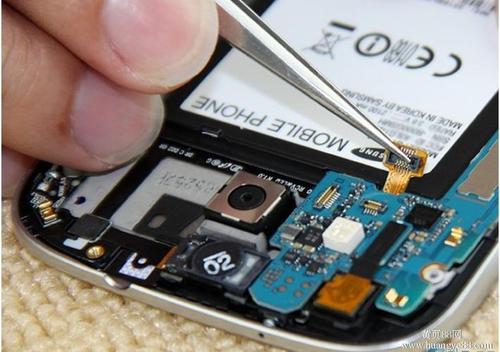

断开所有排线
这是最关键也是最容易出错的一步,请务必小心。
- 取下电池后,你会看到主板、摄像头、扬声器等组件，我们需要逐一断开它们的排线。
- 摄像头排线：找到摄像头模块，轻轻掀起其上方的黑色胶条，用镊子夹住排线的金属卡扣，垂直向上拔出，不要左右晃动。
- 主摄像头闪光灯排线：同样方法，找到并拔出。
- 扬声器/听筒排线：位于手机顶部，用镊子拔出其金属卡扣。
- 主板连接器：主板上有几个主要的连接器，用镊子依次拔出，注意记录每个排线的位置，插错会导致功能异常。
- 屏幕连接器：通常是最大的那个，有两条或三条排线，连接到屏幕。这是最后才断开的！
- 按键板连接器：位于主板上部。
- 天线连接器：有几个小排线。
取下主板和金属边框
- 所有排线断开后,就可以拿起整个主板组件了。
- 主板下方还有一个金属边框框架,它通过几个小螺丝固定，用 T5 梅花螺丝刀 拧下这些螺丝。
- 小心地取下金属边框,此时手机内部只剩下屏幕组件了。

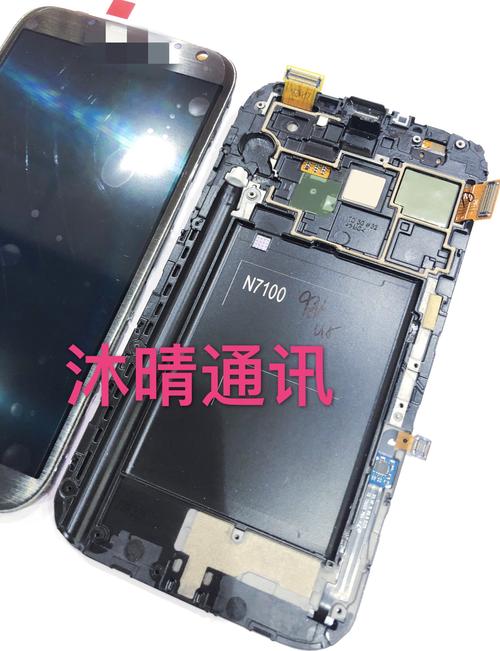

分离旧屏幕总成
这是整个维修过程中最困难的一步，需要极大的耐心和技巧。
- 加热屏幕边缘：使用 热风枪 调至中低档（约150-200°C），或使用吹风机的热风档，对准屏幕与中框的缝隙均匀加热。持续移动，不要对准一个点加热超过3秒，以免损坏屏幕，加热约1-2分钟，目的是软化屏幕边缘的胶水。
- 开始分离：
- 用 吸盘 吸在屏幕右上角（电源键附近）。
- 用 塑料撬棒 从屏幕边缘最薄的地方（通常是音量键一侧）插入，轻轻撬开一个缝隙。
- 一旦撬开一个小口,就可以将 塑料卡片 或更薄的撬棒沿着缝隙慢慢划一圈，将屏幕与中框完全分离。整个过程要慢，感觉有阻力就停下来加热一下。
- 注意排线：在分离到屏幕底部时，会看到连接屏幕的排线。一定要先将排线从主板上拔出，再继续分离屏幕，否则会拉断排线。
第三部分：安装新屏幕总成
- 清洁中框：将旧屏幕取下后，中框上会留有残胶，用棉签蘸取少量酒精，小心地擦拭干净，确保表面平整、无灰尘和胶渍。
- 连接新屏幕排线：将新屏幕总成的排线对准主板上的插槽，轻轻按下，直到听到“咔”的一声，表示卡扣扣紧。千万不要用力按压排线本身。
- 对位安装：将新屏幕总成对准中框的位置，确保所有开孔（如摄像头、传感器）都对齐。
- 重新粘合：
- 如果新屏幕自带双面胶,撕开背胶，对准位置后，从中间向两边按压，排出气泡，确保粘合牢固。
- 如果没有,需要均匀涂抹新的胶水，然后同样对位按压，注意胶水不要溢出太多。
- 测试：在安装所有螺丝和组件之前，强烈建议先进行一次通电测试。
- 重新连接电池。
- 按下电源键,检查屏幕是否能正常显示、触摸是否正常、摄像头和通话功能是否正常。
- 如果一切正常,再进行下一步，如果不正常，请立即断电检查排线是否插好。
第四部分：组装与收尾
- 安装金属边框和主板：将金属边框用螺丝固定好，然后将主板组件放回原位，确保所有卡扣都扣到位。
- 连接所有排线：按照之前拆卸的相反顺序，依次将摄像头、扬声器、按键板等所有排线连接好，确保每一条排线都插紧、插对。
- 安装后盖：将后盖对准位置，用吸盘和撬棒均匀用力卡上，听到“咔咔”声表示卡扣已全部扣好。
- 拧紧螺丝：将后盖的2颗螺丝拧回原位。
第五部分：最终测试与注意事项
- 全面功能测试：
- 开机测试。
- 测试触摸屏灵敏度、多点触控。
- 拨打电话,测试听筒和麦克风。
- 测试前后摄像头拍照和录像。
- 测试音量键、电源键。
- 测试Wi-Fi、蓝牙、GPS等网络功能。
- 清洁外观：用干净的超细纤维布擦拭屏幕和机身。
- 注意事项：
- 边框缝隙：由于是第三方屏幕总成，边框与屏幕的缝隙可能无法做到原装般的完美，这是正常现象。
- 显示效果：色彩、亮度可能与原装屏幕有细微差异。
- 售后：第三方屏幕通常没有官方售后，出现问题只能联系卖家。
恭喜你！如果以上步骤都顺利完成，你的三星 Note 2 就换上了新屏幕，重获新生了，整个过程需要1-2小时，请保持耐心和细心，祝你维修顺利！
