Proteus 使用入门教程：从零开始点亮你的第一个LED

第一部分：准备工作

1. 安装 Proteus 软件


   （图片来源网络，侵删）
   • 你可以从 Labcenter Electronics 的官方网站或其他可靠渠道下载 Proteus 的安装包。
   • 运行安装程序,按照提示完成安装，通常需要输入序列号进行激活。
   • 安装完成后,启动 Proteus ISIS（原理图设计与仿真模块）。

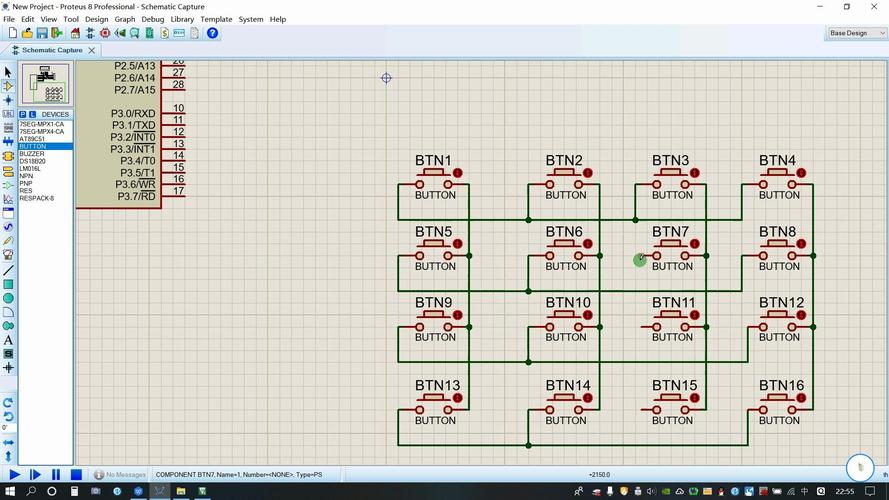

2. 认识 Proteus ISIS 界面 启动后，你会看到一个类似下图的工作界面，我们先熟悉一下主要区域：

   • 菜单栏: 包含所有命令，如文件、编辑、视图、库、调试等。
   • 工具栏: 提供常用功能的快捷按钮，如选择、缩放、放置元件、连线等。
   • 预览窗口: 显示当前选中的元件或整个原理图的缩略图。
   • 元件模式选择栏: 选择要放置的元件类型，如终端、器件、引脚、图表等。
   • 元件列表: 在选择了“器件”模式后，这里会显示所有可用的元件，你可以通过搜索框快速找到元件。
   • 画布: 主要的工作区域，用于绘制电路原理图。
   • 仿真控制按钮: 用于启动、暂停、停止仿真，以及单步执行。

第二部分：项目实战 - LED 闪烁电路

我们的目标是创建一个简单的电路,让一个LED以大约1秒的频率闪烁。

步骤 1：创建新项目

1. 点击菜单栏的 File -> New Project。
2. 在弹出的窗口中,给你的项目命名，Blinking_LED，并选择一个保存位置。
3. 你可以选择一个默认的模板,直接点击 Next 直到完成，完成后，ISIS 会自动打开一个空白原理图。

步骤 2：放置元件

我们需要以下元件：

• AT89C51: 一个经典的51系列单片机，作为“大脑”。
• LED: 发光二极管。
• RES: 电阻。
• CAP, CAP-ELEC: 电容。
• CRYSTAL: 晶振。
• GND, POWER: 电源和地。

1. 放置单片机 (AT89C51):

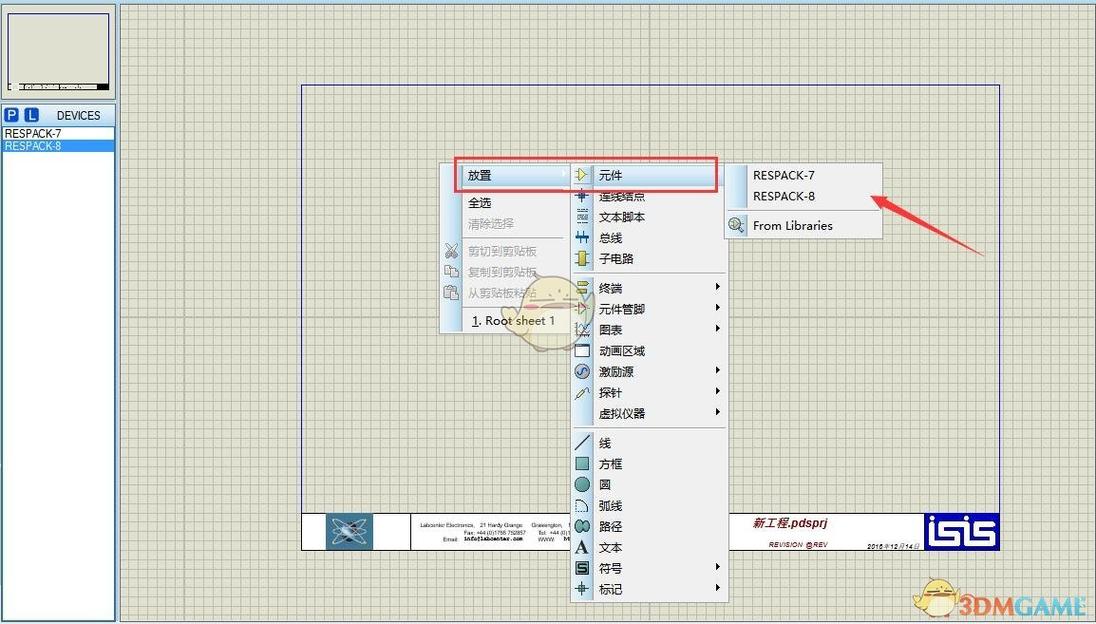

   • 在左侧的元件模式选择栏中,点击 Device (器件) 图标。
   • 在元件列表上方的搜索框中输入 AT89C51，然后从结果中选中它。
   • 在画布上点击一下,放置单片机。

2. 放置电阻:

   • 同样在 Device 模式下，搜索 RES，选择一个电阻（如 MINRES220R）并放置，我们至少需要两个电阻，一个用于限流，一个用于上拉。

3. 放置LED:


   （图片来源网络，侵删）
   • 搜索 LED，选择一个LED（如 LED-RED）并放置。

4. 放置电容:

   • 搜索 CAP，放置两个无极性电容（用于晶振）。
   • 搜索 CAP-ELEC，放置一个电解电容（用于电源滤波）。

5. 放置晶振:

   • 搜索 CRYSTAL，放置一个晶振。

6. 放置电源和地:

   • 在左侧工具栏中,点击 Terminals (终端) 图标。
   • 在列表中选择 POWER (电源符号，通常是红色VCC) 和 GND (地符号，通常是黑色) 并放置。

步骤 3：元件布局与连线

我们将元件连接起来,形成一个完整的电路。

1. 移动和旋转元件:

   • 点击左侧工具栏的 Select Mode (选择模式，箭头图标)。
   • 点击一个元件,按住鼠标左键可以拖动它。
   • 选中元件后,按 Ctrl+R 可以将其逆时针旋转90度。

2. 连线:

   • 点击左侧工具栏的 Wire Mode (连线模式，铅笔图标)。
   • 将鼠标移动到一个元件的引脚上,光标会变成一个绿色的小方块，表示可以在此处开始连线。
   • 点击一下,然后移动鼠标到另一个引脚或导线上，再次点击完成连接，Proteus 会自动走线，你也可以在拐角处点击来手动调整路径。

电路连接参考:

• 电源部分:
  • 将 POWER (VCC) 连接到单片机的 VCC (引脚40) 和 XTAL2 (引脚18)。
  • 将 GND 连接到单片机的 GND (引脚20) 和 XTAL1 (引脚19)。
  • 在 VCC 和 GND 之间并联一个 10uF 的电解电容 (CAP-ELEC)，正极接VCC，负极接GND，用于电源滤波。
• 晶振部分:
  • 在 XTAL1 (引脚19) 和 XTAL2 (引脚18) 之间连接一个晶振 (如12MHz)。
  • 在晶振的两个引脚分别对地连接一个 22pF 的电容 (CAP)。
• LED部分:
  • 将一个 220Ω 的电阻一端连接到单片机的 P1.0 (引脚1)，另一端连接到LED的阳极（较长引脚）。
  • 将LED的阴极（较短引脚）连接到 GND。
• 复位电路:
  • 将一个 10kΩ 的电阻一端连接到 RESET (引脚9)，另一端连接到 VCC，这是上电复位电路。

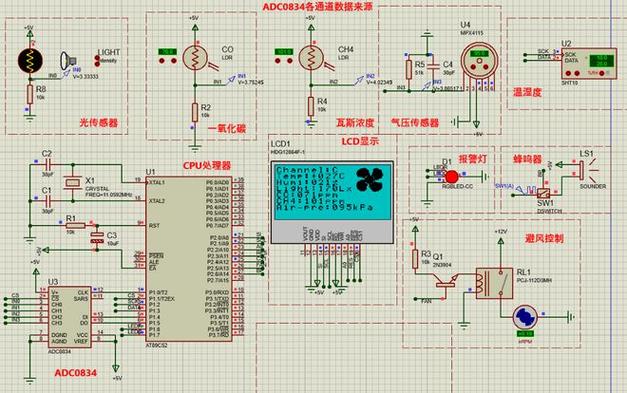

完成后的原理图应该如下图所示：

步骤 4：添加程序代码 (Keil C51集成)

要让单片机工作,我们需要给它编写程序，Proteus 可以与 Keil C51 等开发工具无缝集成。

1. 创建源代码文件:

   • 用记事本或任意代码编辑器,输入以下C51代码，并保存为 main.c。

   #include <reg51.h> // 包含51单片机头文件
   sbit LED = P1^0;  // 定义P1.0口为LED控制引脚
   void main() {
       while (1) {       // 进入无限循环
           LED = 0;      // LED点亮 (P1.0输出低电平)
           delay();      // 调用延时函数
           LED = 1;      // LED熄灭 (P1.0输出高电平)
           delay();      // 调用延时函数
       }
   }
   // 简单的延时函数
   void delay() {
       unsigned int i, j;
       for (i = 100; i > 0; i--)
           for (j = 1000; j > 0; j--);
   }

2. 在Proteus中添加代码:

   • 在ISIS界面中,右键点击单片机 AT89C51，选择 Edit Properties。
   • 在弹出的窗口中,找到 Program File 一栏，点击文件夹图标，浏览并选择你刚刚编译生成的 main.hex 文件。
   • 注意： .hex 文件是Keil编译后的输出文件，而不是 .c 文件，你需要先在Keil中编译 main.c 生成 main.hex，如果你的Keil没有配置好生成hex文件，可以在Keil的 Options for Target -> Output 选项卡中勾选 Create HEX File。
   • 点击 OK 保存。

步骤 5：仿真运行

一切准备就绪,现在可以开始仿真了！

1. 点击左下角的 Play (播放) 按钮，或者直接按 F12 键。
2. 如果电路连接和代码文件都正确,你应该能看到LED在画布上开始闪烁！
3. 你可以点击 Pause (暂停) 按钮来暂停仿真，以便仔细观察某个时刻的状态。
4. 点击 Stop (停止) 按钮结束仿真。

第三部分：进阶 - PCB 设计

仿真成功后,你可能想将这个电路制作成真实的PCB板。

步骤 1：从原理图生成PCB

1. 在ISIS界面中,点击菜单栏的 Tools -> Netlist to ARES。
2. Proteus 会自动切换到 ARES (PCB设计模块)，并自动导入元件和网络连接。

步骤 2：在ARES中布局布线

1. 布局:

   • 在左侧的元件列表中,拖动元件到右侧的画布上。
   • 根据实际需要,合理安排元件位置，尽量让连接它们的导线最短，你可以使用 Rotate (旋转) 工具来调整元件方向。

2. 设置板框:

   • 点击左侧工具栏的 Board Edge (板框) 工具。
   • 在画布上绘制一个矩形,定义你的PCB板的尺寸。

3. 布线:

   • 点击左侧工具栏的 Track Mode (布线模式)。
   • 从一个元件的焊盘开始,点击并拖动鼠标来绘制铜线。
   • 你可以在顶部的工具栏设置线宽和板层（如顶层 Top Layer 或底层 Bottom Layer）。
   • 对于电源和地线,建议使用更宽的线宽。

4. 敷铜:

   • 为了提高抗干扰能力和电流承载能力,通常需要敷铜。
   • 点击左侧工具栏的 Copper Area (敷铜) 工具。
   • 在板框内部绘制一个区域,覆盖整个板子。
   • 在弹出的属性窗口中,选择网络（如 GND），然后点击 OK，ARES 会自动用铜填充该区域。

步骤 3：输出生产文件

完成布线和敷铜后,就可以生成用于生产的文件了。

1. 点击菜单栏的 File -> Output -> Gerber。
2. 在弹出的窗口中,选择你需要的层（如顶层铜层、底层铜层、丝印层、钻孔层等）。
3. 点击 OK，Gerber 文件就会被生成，这些文件可以发送给PCB厂商进行生产。

总结与提示

• 多练习： Proteus 功能强大，熟练掌握的唯一方法就是多动手实践。
• 善用帮助文档： 遇到问题时，Proteus 自带的帮助文档是非常好的资源。
• 从简单开始： 不要一开始就挑战复杂的项目，从LED、数码管、按键等简单模块开始，逐步深入。
• 注意仿真与现实的差异： 仿真模型是理想化的，实际元件可能会有参数差异，仿真结果仅供参考。

希望这份教程能帮助你顺利入门Proteus,祝你玩得开心！
