第一部分：学习心态与准备工作
在开始之前，请做好以下准备,这将事半功倍：

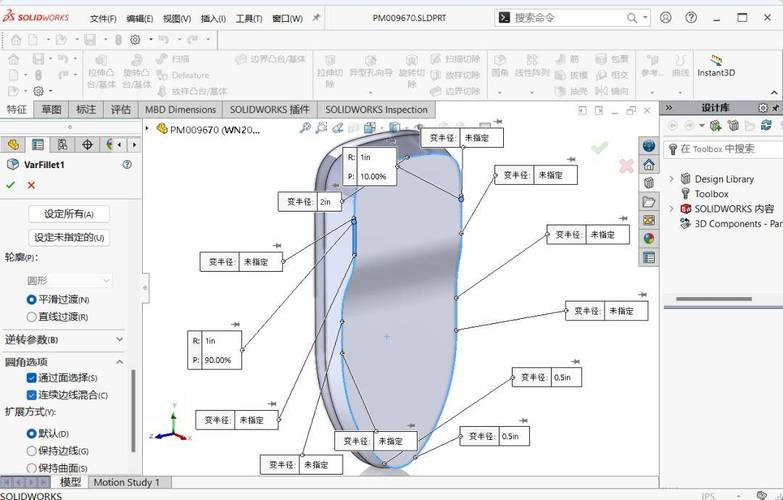

（图片来源网络，侵删）
-
明确学习目标：你学习 SolidWorks 是为了什么？
- 课程设计/毕业设计：重点学习零件建模、装配体和工程图。
- 求职（机械设计/工程师）：除了建模，还要重点学习曲面、钣金、焊件和高级渲染。
- 个人兴趣/3D打印：重点学习实体建模和曲面,能独立设计出可打印的模型即可。
-
调整正确心态：
- 耐心与坚持：SolidWroks 是一个功能强大的专业软件，学习曲线陡峭，遇到困难是正常的,不要轻易放弃。
- 多练多思：看十遍不如自己动手做一遍，教程只是引导,真正的技能来自于实践。
- 从简到繁：不要好高骛远，从最简单的零件开始,逐步挑战复杂的装配体。
-
软件准备：
- 安装 SolidWorks 2025：确保你已经成功安装了 SolidWorks 2025 SP5.0（这是最稳定的版本之一）及其官方插件（如 eDrawings, TolAnalyst 等）。
- 寻找练习文件：在网上搜索 "SolidWorks 2025 exercise files" 或 "SolidWorks 2025 模型库",下载一些现成的模型来练习观察和修改。
第二部分：核心学习路径（四步走）
这是学习 SolidWorks 最经典、最有效的路径,建议严格按照这个顺序进行。

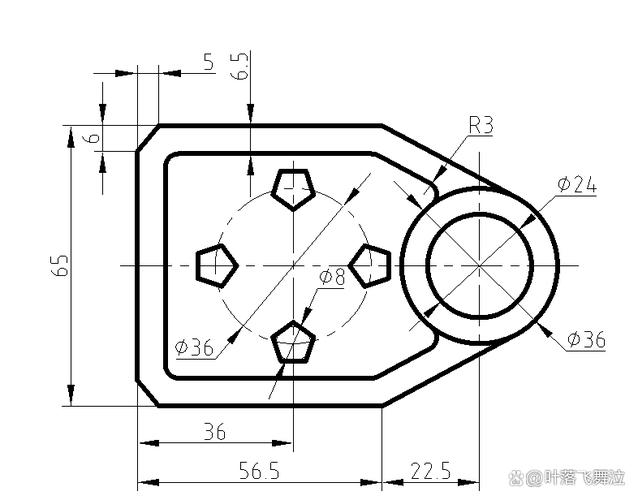

（图片来源网络，侵删）
第一步：草图 - 一切的基础
草图是所有 3D 模型的“基因”，一个高质量的草图，才能构建出高质量的 3D 模型。
- ：
- 草图界面与基本命令：新建草图、选择平面、视图操作（平移、旋转、缩放）。
- 基本绘图工具：直线、矩形、圆、圆弧、多边形、样条曲线等。
- 草图编辑工具：剪裁、延伸、镜像、阵列（线性/圆周）、复制/粘贴、转换实体引用。
- 尺寸与几何关系：这是重中之重！必须熟练掌握添加尺寸（线性、半径、角度等）和几何关系（重合、同心、平行、垂直、相切等），它们是用来“定义”草图，使其完全定义（全黑状态）的关键。
- 练习目标：能够独立、快速地绘制出完全定义的 2D 草图，如垫片、底板、法兰等。
第二步：零件建模 - 从 2D 到 3D
将 2D 草图拉伸成 3D 实体,这是最核心的建模环节。
- ：
- 基础特征：
- 拉伸凸台/基体：将草图沿一个方向或两个方向拉伸成实体。
- 拉伸切除：在已有实体上“挖”出孔或槽。
- 旋转凸台/基体：将草图绕一根轴旋转成回转体（如轴、盘、轮）。
- 旋转切除：在回转体上挖出旋转孔。
- 扫描：一个轮廓沿着一条路径“扫”过形成的实体（如弹簧、管路）。
- 放样：在多个不同的轮廓之间“平滑过渡”形成的实体（如水杯、瓶子）。
- 修饰特征：
- 圆角：在边线上创建平滑过渡。
- 倒角：在边线上创建斜角。
- 孔：创建简单孔、螺纹孔、异形孔。
- 筋：加强结构强度。
- 拔模：为模具设计添加斜度。
- 抽壳：将实体掏空,形成薄壁结构。
- 基础特征：
- 练习目标：能够综合运用以上特征，独立创建出常见的机械零件，如轴承座、齿轮、支架、外壳等。
第三步：装配体 - 组合零件
将多个独立的零件按照设计意图组装在一起,并检查其运动关系。
- ：
- 装配体界面与基本概念：插入零部件、移动/旋转零部件。
- 配合关系：这是装配体的灵魂，必须掌握：
- 标准配合：重合、平行、垂直、同轴心、距离、角度。
- 高级配合：凸轮、齿轮、齿条小齿轮、限制配合等。
- 爆炸视图：将装配体拆开,直观地展示零件间的位置关系。
- 干涉检查：检查装配体中零件之间是否存在“打架”的现象,这是设计的必要环节。
- 练习目标：能够将之前创建的零件组装成一个小型机构（如夹具、简单减速器）,并确保其能正常运动且无干涉。
第四步：工程图 - 制造的语言
将 3D 模型转化为符合国家或行业标准的 2D 工程图纸,用于指导生产。
（图片来源网络，侵删）
- ：
- 创建标准视图：主视图、俯视图、左视图、等轴测图。
- 添加投影视图、剖面图、局部视图。
- 标注尺寸：从 3D 模型自动生成尺寸,并进行手动调整和补充。
- 添加技术要求：标注形位公差、表面粗糙度、注释文本。
- 创建材料明细表：自动生成装配体中所有零件的清单。
- 标题栏：填写零件名称、图号、设计者、日期等信息。
- 练习目标：能够为之前创建的零件或装配体生成一张完整、规范、符合生产要求的工程图纸。
第三部分：教程资源推荐
结合以上学习路径,你可以利用以下资源进行学习。
视频教程（首选，最直观）
-
Bilibili (B站)：国内最大的学习平台,资源极其丰富。
- 搜索关键词：
“SolidWorks 2025 教程”、“SolidWorks 2025 入门”、“SolidWorks 2025 零件建模”。 - 推荐UP主/系列：
- SolidWorks小林：非常经典的入门教程，讲解细致,适合零基础。
- 田博士SolidWorks系统,从基础到高级都有覆盖。
- 韩SolidWorks：实战案例多,讲解风趣。
- 直接搜索“SolidWorks 2025 完整教程”，会有很多机构或个人上传的系列视频，通常有几十甚至上百集，跟着一套完整的学下来,基础就会非常扎实。
- 搜索关键词：
-
YouTube：虽然语言是英文，但视频质量高,是全球最大的技术视频库。
- 搜索关键词：
"SolidWorks 2025 Tutorial for Beginners"。 - 推荐频道：
- SolidWorks Brain：官方认证专家,教程质量高。
- CAD Intent：有很多实战项目教程。
- Tyler Beck：讲解清晰,适合新手。
- 搜索关键词：
文档与书籍
- SolidWorks 官方帮助文件：安装 SolidWorks 后，按
F1键即可打开，这是最权威、最全面的资料，任何功能都可以在这里找到详细的解释和操作步骤，遇到不懂的功能,先查帮助文件。 - 经典教材：
《SolidWorks 2025 完全学习手册》 或类似名称的书籍，这类书籍通常结构系统，有配套练习文件,可以边看书边操作。
在线课程平台
- 网易云课堂、腾讯课堂：搜索
SolidWorks，可以找到很多付费或免费的系统课程，付费课程通常有更完善的课程体系、答疑服务和练习项目。 - Udemy, Skillshare：国际知名的在线课程平台，经常有打折活动，可以购买到非常高质量的英文课程,配合字幕学习效果很好。
第四部分：学习建议与技巧
- 项目驱动学习：不要漫无目的地学功能，给自己设定一个具体的小项目，我要设计一个笔筒”、“我要画一个我的鼠标”、“我要设计一个小机器人”，然后带着问题去学习需要用到的功能，这种方式效率最高,也最有成就感。
- 善用快捷键：SolidWorks 的快捷键非常多，但最常用的就那么几个。
鼠标中键：旋转视图
