SolidWorks 2011 入门教程
第一部分：准备工作与界面认识
安装与启动
（图片来源网络，侵删）
- 确保您已成功安装 SolidWorks 2011，启动后，您会看到“SolidWorks 2011”的启动界面。
选择文档类型
- 启动后，系统会弹出“新建 SolidWorks 文件”对话框。
- 我们首先创建一个零件，所以请选择 “零件” 图标，然后点击“确定”。

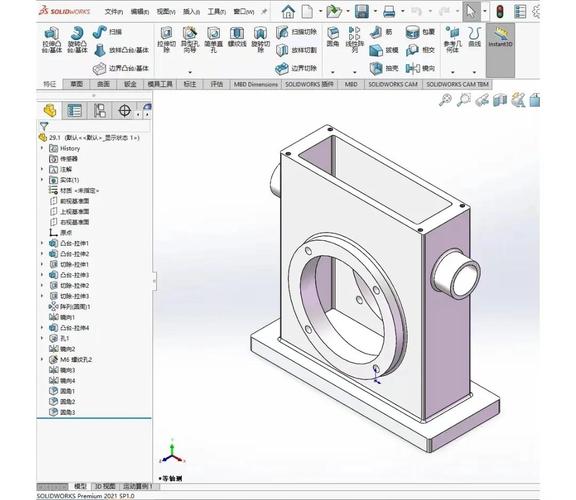

认识零件设计界面
-
创建零件后，您将进入主设计界面,界面主要由以下几个部分组成：
- FeatureManager 设计树 (左侧)：这是 SolidWorks 的核心，它以树状结构列出了您创建的所有特征（如拉伸、切除、圆角等），您可以在这里选择、编辑、删除特征。
- 图形区域 (中间)：您进行建模和查看模型的主要工作区域。
- CommandManager (顶部)：根据您选择的标签（如“特征”、“草图”、“曲面”等），显示相应的命令工具栏,这是最常用的命令区域。
- 状态栏 (底部)：显示提示信息、鼠标坐标、模型单位等。
- 前导视图工具栏 (右上角)：包含视图方向（如等轴测、前视）、显示模式（如线框、消除隐藏线）、旋转/平移等常用视图控制工具。
第二部分：创建第一个零件——“L”形支架
我们将通过创建一个简单的“L”形支架，来学习 SolidWorks 最核心的几个特征：草图、拉伸、切除和圆角。
（图片来源网络，侵删）
创建第一个拉伸特征（L形的主体）
-
选择基准面：
- 在左侧的 FeatureManager 设计树中，用鼠标点击 “前视基准面”,这个平面会高亮显示。
-
进入草图模式：
- 在顶部的 CommandManager 中，切换到 “草图”
- 点击 “草图绘制” 按钮（一个看起来像铅笔的图标），现在您进入了草图模式,图形区域会显示一个网格平面。
- 在顶部的 CommandManager 中，切换到 “草图”
-
绘制矩形：
（图片来源网络，侵删）- 在“草图”工具栏中，点击 “矩形” 工具。
- 在图形区域中，点击鼠标左键确定矩形的一个角，然后拖动鼠标，再点击确定对角,绘制一个矩形。
-
标注尺寸（定义几何体）：
- 这是 SolidWorks 建模的关键一步：“驱动尺寸”,尺寸直接决定模型的形状和大小。
- 在“草图”工具栏中，点击 “智能尺寸” 工具（一个看起来像尺寸线的图标）。
- 点击矩形的一条边，然后移动鼠标，在合适的位置点击,放置尺寸。
- 在弹出的“修改”对话框中，输入数值，100，然后点击“√”（确定）。
- 同样的方法，标注另一条边的尺寸，50。
- 您会发现，草图的颜色会从蓝色变为黑色，黑色代表草图已完全定义,形状和大小都固定了。
-
退出草图并拉伸：
- 在“草图”工具栏中，点击 “退出草图” 按钮（一个红色的“X”）。
- 现在回到了零件设计环境，您会看到刚才绘制的矩形，CommandManager 自动切换到了 “特征”
- 点击 “拉伸凸台/基体” 按钮（一个向上的箭头图标）。
- 在左侧的 PropertyManager（属性管理器）中：
- 方向1：默认是“给定深度”。
- 深度：输入数值，20。
- 您可以在图形区域预览拉伸效果。
- 点击 PropertyManager 顶部的 （确定）按钮。
- 恭喜！您创建了您的第一个3D特征。
创建第二个拉伸特征（L形的竖板）
-
选择草图平面：
- 我们想在竖板上再添加一个部分,选择哪个平面来画草图很重要。
- 在图形区域中，将鼠标移动到零件的顶面，当这个面高亮显示时,点击它选中。
- 按住键盘上的
Ctrl键，同时再点击 “前视基准面”,现在我们同时选中了两个平面。
-
创建基准面：
- 在“特征”工具栏中，点击 “基准面” 工具。
- 在 PropertyManager 中：
- 第一参考：选择刚才选中的 “顶面”。
- 偏距：勾选“反转”，然后输入距离 50,这会创建一个与顶面平行且相距50mm的新基准面。
- 点击 确定，一个新的基准面（“基准面1”）会出现在设计树中。
-
在新基准面上绘制第二个草图：
- 在设计树中，点击选中 “基准面1”。
- 点击 “草图绘制” 按钮进入草图模式。
- 使用 “矩形” 工具，在基准面1上绘制一个矩形,位置如图所示。
- 使用 “智能尺寸” 工具，将矩形的高度定义为 80，宽度定义为 50，确保草图是完全定义的（黑色）。
-
拉伸第二个特征：
- 点击 “退出草图”。
- 点击 “拉伸凸台/基体”。
- 在 PropertyManager 中，设置深度为 20。
- 点击 确定，现在您的“L”形主体就完成了。
创建切除特征（钻孔）
-
选择草图平面：
- 我们想在竖板上钻一个孔，选择竖板的表面作为草图平面。
- 选中该表面后，点击 “草图绘制”。
-
绘制圆：
- 在“草图”工具栏中，点击 “圆” 工具。
- 在竖板表面的中心位置绘制一个圆,暂时不用管大小。
-
定义圆心位置（添加几何关系）：
- 为了让孔位于正中心，我们可以使用几何关系。
- 按住
Ctrl键，同时选中圆心和竖板的一条竖直边线。 - 在左侧 PropertyManager 的“添加几何关系”区域，点击 “中点”,这样圆心就被固定在了这条边的中点。
- 同样的方法，将圆心与另一条竖直边线也设置为 “中点”,现在圆的位置就完全确定了。
-
标注圆的直径：
- 使用 “智能尺寸” 工具，点击圆的边缘，标注其直径，Φ20。
-
切除实体：
- 点击 “退出草图”。
- 在“特征”工具栏中，点击 “拉伸切除” 按钮（一个带孔的方块图标）。
- 在 PropertyManager 中：
- 方向1：默认是“完全贯穿”。
- 您会看到孔贯穿了整个零件。
- 点击 确定,孔就创建好了。
添加圆角特征
为了让零件看起来更真实、更安全,我们给边线添加圆角。
-
选择圆角命令：
- 在“特征”工具栏中，点击 “圆角” 按钮（一个圆角图标）。
-
选择边线：
- 在 PropertyManager 中，“圆角项目” 的选择区域已经激活。
- 在图形区域中，用鼠标点击零件底座和竖板相交的那条边线。
-
设置圆角半径：
- 在 PropertyManager 中，输入 半径 值，10。
- 您可以实时预览圆角效果。
-
确定：
点击 确定,圆角特征就添加完成了。
第三部分：保存与查看
