SolidWorks 模具设计全面指南

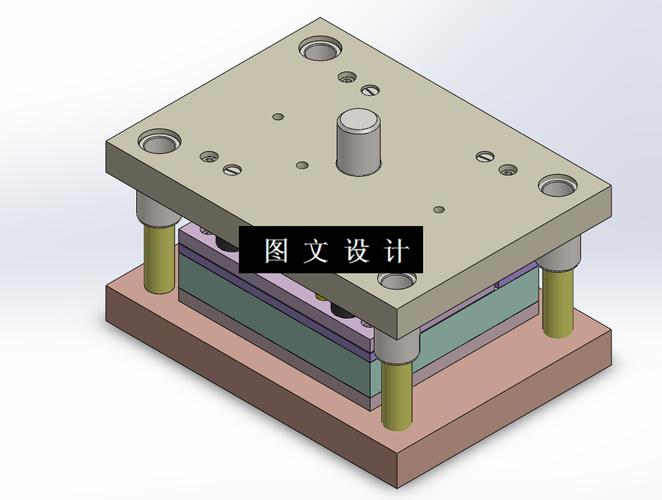

SolidWorks 的模具设计功能非常强大，主要集成在 “模具工具” 工具栏中，它可以帮助设计工程师快速、准确地创建型芯、型腔以及滑块、顶针等结构，大大缩短模具设计周期。

第一部分：核心理念与前置知识

在开始使用 SolidWorks 之前，理解模具设计的基本流程和概念至关重要。

1 模具设计基本流程

一个典型的注塑模具设计流程如下：

1. 产品分析: 分析产品结构，确定分型面、拔模方向、是否有倒扣等。
2. 创建型腔: 在产品模型周围创建一个包含模胚的“毛坯”。
3. 创建分型面: 这是模具设计的核心，它决定了模具如何打开，并将产品从型芯或型腔中分离。
4. 分割型芯和型腔: 使用分型面将模胚分割成可移动的型芯和固定的型腔。
5. 创建模具零件: 设计顶针、滑块、镶件、冷却水道等。
6. 生成工程图: 为型芯、型腔等零件创建加工用的工程图。

2 SolidWorks 模具设计工具栏

你需要首先调出“模具工具”工具栏：

• 右键点击任意工具栏,选择“模具工具”。
• 或者通过 工具 -> 插件 -> 勾选 SolidWorks Mold Tools。

3 必备前置知识

• SolidWorks 高级零件建模: 熟悉拉伸、旋转、扫描、放样、圆角、阵列等命令。
• 曲面建模: 模具设计严重依赖曲面，必须掌握曲面拉伸、旋转、剪裁、缝合、填充、放样等命令。
• 拔模分析: 这是判断产品是否“好脱模”的关键第一步。

第二部分：详细操作步骤（核心教程）

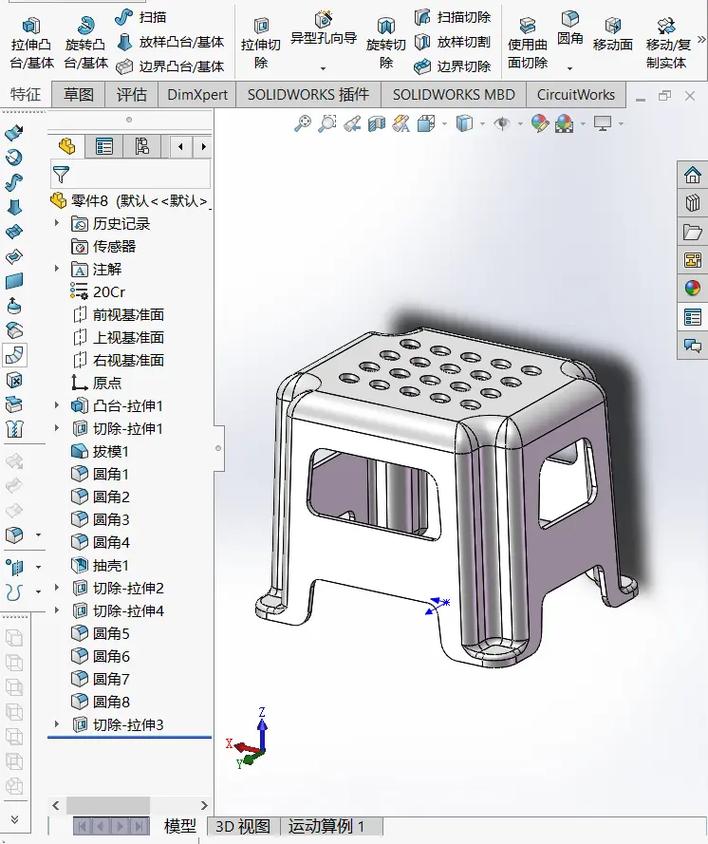

我们将通过一个典型的案例来走一遍完整的流程。

产品分析与拔模检查

目标: 检查产品模型是否适合开模，并确定最佳的拔模方向。

1. 打开产品模型。
2. 运行拔模分析:
   • 点击 模具工具 -> 拔模分析。
   • 在 拔模方向 中，选择产品的基准面或一个平面来定义开模方向。
   • 设置 拔模角度 (通常为 1-3 度，根据材料而定)。
   • 点击 计算。
3. 分析结果:
   • 绿色面: 表示该面已经有足够的拔模角度，可以顺利脱模。
   • 黄色面: 表示该面拔模角度不足，需要处理。
   • 红色面: 表示该面是“倒扣”，完全无法脱模，必须通过滑块或斜顶等结构来解决。
   • 蓝色面: 表示是“零拔模”面，通常作为分型面的候选区域。

根据分析结果，你可能需要返回到零件建模阶段，对倒扣或拔模不足的部位进行修改。

创建“关闭曲面”或“修补破孔”

目标: 将产品模型上的所有孔洞、开口“封闭”起来，形成一个完整的、无破面的实体，这样才能创建型腔。

1. 关闭曲面:
   • 点击 模具工具 -> 关闭曲面。
   • 软件会自动识别所有开放的边环。
   • 在 边线 列表中选择需要修补的边线。
   • 在 工具选项 中，选择 修复边界 或 全部相触 来创建修补面。
   • 对于简单的孔,直接选择其边线即可。
   • 对于复杂的开放区域,可能需要结合 曲面填充 命令手动创建。
2. 验证: 检查模型是否已经成为一个完整的实体，没有破面。

创建“型腔”

目标: 在产品模型周围创建一个代表模具材料的“模胚”或“型腔块”。

1. 点击 模具工具 -> 型腔。
2. 设计零部件:
   • 点击 浏览，选择你的产品模型。
   • 缩放比例: 根据塑料的收缩率设置 缩放比例，ABS材料收缩率约为 0.5%-0.7%，则输入 1.005 ~ 1.007。
   • 移动方向: 拔模方向通常就是分型方向。
3. 型腔布局:
   • 你可以创建一个单一的型腔,也可以使用 型腔布局 功能创建一模多腔的布局。
   • 点击 模具工具 -> 型腔布局，选择布局方式（如矩形、圆形）并进行设置。
4. 点击 确定，SolidWorks 会自动创建一个包含产品的“型腔”零件，并隐藏原始产品。

创建分型线

目标: 自动或手动识别出产品模型的最大轮廓线，这条线将作为分割型芯和型腔的依据。

1. 点击 模具工具 -> 分型线。
2. 拔模方向: 选择与之前拔模分析相同的拔模方向。
3. 拔模角度: 设置一个最小拔模角度，软件将只选择角度大于此值的面作为“外部面”。
4. 分型线: 软件会高亮显示找到的分型线，你可以手动添加或删除线段。
5. 点击 确定，生成分型线。

创建分型面

目标: 沿着分型线创建一个曲面，这个曲面将用于分割型芯和型腔。

1. 点击 模具工具 -> 分型面。
2. 选择分型线: 选择上一步创建的分型线。
3. 分型面类型:
   • 垂直于拔模: 最常用，分型面与拔模方向垂直。
   • 平行于曲面: 分型面与产品表面平行。
   • 推管: 用于创建特定形状的分型面。
4. 设置参数:
   • 方向: 确认分型面的拉伸方向正确。
   • 距离: 设置分型面的厚度，通常为 5-20mm。
   • 圆角: 在分型线的转角处添加圆角，避免应力集中。
5. 点击 确定，生成分型面。

创建切削分割

目标: 这是最后也是最关键的一步，使用分型面将“型腔”零件分割成独立的“型芯”和“型腔”零件。

1. 点击 模具工具 -> 切削分割。
2. 选择草图: 你需要绘制一个与开模方向垂直的矩形或草图，这个草图的大小要能完全包围分型面。
3. 深度方向: 确认草图的位置和方向正确。
4. 方向1 (型腔侧) 和 方向2 (型芯侧):
   • 分别输入型腔和型芯的厚度。
   • 你可以实时预览分割结果。
5. 文件名称:
   • 在 要切削的实体 中，选择“型腔”零件。
   • SolidWorks 会自动创建三个新零件：
     • 原零部件-型腔.sldprt
     • 原零部件-型芯.sldprt
     • 原零部件-切削分割.sldprt (完整的模仁装配体)
6. 点击 确定。

你得到了独立的型芯和型腔零件,可以进入下一步的模具结构设计了。

第三部分：进阶与技巧

1 创建模具结构（顶针、滑块、冷却水道等）

这些功能通常在 模具工具 工具栏之外，通过标准的装配体和零件建模功能来完成。

• 创建顶针:

  1. 打开型芯零件。
  2. 在型芯的顶面创建一个草图,绘制顶针的布局。
  3. 使用 异型孔向导 或 拉伸切除 创建顶针孔。
  4. 创建一个新的顶针零件,将其装配到型芯装配体中。

• 创建滑块:

  1. 识别产品上的倒扣区域。
  2. 在型腔或型芯零件上,设计一个滑块槽。
  3. 创建一个独立的滑块零件,使其能够沿着斜向或直向运动，从而脱出倒扣。

• 创建冷却水道:

  1. 使用 异型孔向导 中的 管道孔 功能。
  2. 在型芯和型腔上钻出相互连通的孔道。
  3. 创建一个简单的管道零件（如圆管）作为水嘴，连接到模具上。

2 使用“DFMXpress”进行面向制造的设计

这是一个内置的分析工具,可以在设计早期检查产品是否易于制造。

• 位置: 工具 -> DFMXpress。
• 它可以检查壁厚、拔模、倒扣等问题，并提供修改建议。

第四部分：实践案例与资源推荐

1 学习路径建议

1. 新手入门 (1-2周):

   • 目标: 掌握基本流程，能独立完成一个简单产品的模具设计。
   • 方法: 找一个没有倒扣、拔模良好的产品模型，跟着第二部分的步骤完整地操作一遍，重点关注 拔模分析、关闭曲面、切削分割 这三个核心步骤。

2. 进阶提升 (1个月):

   • 目标: 处理复杂模型，掌握滑块、顶针等结构设计。
   • 方法: 寻找包含侧孔、内部螺纹等特征的产品，学习如何手动创建复杂的分型面，并尝试设计顶针系统和简单的滑块结构。

3. 高手精通 (长期):

   • 目标: 熟练运用所有高级功能，优化模具结构，提高设计效率。
   • 方法: 学习使用 型腔布局、创建块 等高级功能，研究模流分析软件（如 Moldflow）与 SolidWorks 的结合使用，从设计源头优化产品。

2 推荐资源

• 官方资源:

  • SolidWorks 官方帮助文档: 最权威、最准确的信息来源，按 F1 键即可调出，搜索“模具工具”。
  • SOLIDWORKS 模具设计教程: 官方网站提供的视频教程和练习文件。

• 在线视频平台:

  • YouTube: 搜索 "SolidWorks mold design tutorial"，有大量免费视频，推荐频道如 "CAD Intent", "Tom's Techniques" (部分内容), 以及许多个人博主。
  • Bilibili (B站): 国内大量优质中文教程，搜索关键词即可找到从入门到精通的系列视频。
  • Udemy / Coursera: 付费但系统化的课程，通常包含实战项目，适合想系统学习的用户。

• 练习文件:

  • GrabCAD: 一个巨大的工程师社区，你可以搜索到无数由用户上传的 3D 模型，其中很多都适合用作模具设计的练习素材。
  • Thingiverse: 主要面向创客，但也有很多简单的产品模型可以用来练习。

• 书籍:

  《SolidWorks 202X 模具设计从入门到精通》: 市面上有很多此类书籍，选择最新版本，通常包含详细的图文步骤和案例。

总结与提示

• 耐心和细心: 模具设计是一个严谨的过程，一个小错误就可能导致整个设计失败，每一步都要仔细检查。
• 从简到繁: 不要一开始就挑战复杂产品，先从简单的盒子、外壳开始建立信心。
• 多看多练: 观看高手操作，然后自己动手复现，这是学习 SolidWorks 最快的方式。
• 理解原理: 软件只是工具，真正重要的是理解模具设计的“为什么”，为什么需要拔模？为什么分型面要这样设计？理解了原理，你才能灵活应对各种复杂情况。

希望这份详尽的教程能帮助你顺利开启 SolidWorks 模具设计的学习之旅！
