SolidWorks 二次开发全面指南

SolidWorks 二次开发，也称为 API (Application Programming Interface) 开发，允许你使用编程语言来自动化、定制和扩展 SolidWorks 的功能，无论是创建宏来自动化重复性任务，还是开发功能强大的插件，API 都是你强大的工具。

第一部分：基础入门

什么是 SolidWorks 二次开发？

就是通过编写代码,让 SolidWorks “听你的话”，你可以：

• 自动化操作：一键完成一系列手动操作，如创建零件、生成工程图、添加注释等。
• 定制界面：添加自定义菜单、工具栏、属性页，让软件更符合你的工作流。
• 数据集成：将 SolidWorks 与其他系统（如 ERP、PDM、数据库）集成，实现数据的双向流动。
• 开发专用工具：针对特定行业或需求，开发独特的功能模块。

开发环境与语言选择

SolidWorks API 主要支持以下几种语言：

对于绝大多数开发者,从 C# 开始是最好的选择。

环境搭建

以 C# 为例：

1. 安装 SolidWorks：确保你安装了 SolidWorks（推荐较新版本，如 2025 或更新），并记录下版本号（如 SP5）。
2. 安装 Visual Studio：安装 Visual Studio Community（免费版），在安装时，务必勾选 “.NET 桌面开发” 工作负载。
3. 安装 SolidWorks API SDK：
   • 从 SolidWorks 官网下载对应版本的 API SDK (Software Development Kit)。
   • 运行安装程序,它会自动将 SolidWorks 的类型库（.tlb 文件）和必要的引用文件注册到你的系统中。

第二部分：核心概念与 API 结构

SolidWorks 对象模型

SolidWorks API 是一个面向对象的层次结构，你操作的不是功能，而是“对象”，这个结构就像一棵树：

• SldWorks (根对象)：代表整个 SolidWorks 应用程序，这是你操作的起点。
  • ModelDoc2 (文档对象)：代表一个打开的文档（零件、装配体或工程图）。
    • PartDoc (零件文档)
    • AssemblyDoc (装配体文档)
    • DrawingDoc (工程图文档)
  • SelectionMgr (选择管理器)：用于获取用户在图形区域中选择的对象。
  • FeatureManager (特征管理器)：用于操作特征（拉伸、切除等）。
  • ModelView (模型视图)：用于操作视图（旋转、缩放、平移）。

核心思想：要操作一个特征，你必须先获取 SldWorks 对象，然后获取活动的 ModelDoc2 对象，再通过 ModelDoc2 获取 FeatureManager，最后才能操作特征。

API 两大核心命名空间

在你写的 C# 代码中，需要引用这两个核心库：

• SolidWorks.Interop.sldworks：包含了 SolidWorks 的所有对象、接口和枚举（如 ModelDoc2, Feature, SelectionMgr 等），你通过这个命名空间来“读取”和“调用” SolidWorks 的功能。
• SolidWorks.Interop.swconst：包含了大量的常量、枚举和错误代码（如 swSelectType_e.swSelFACES 表示选择面，swDocumentTypes_e.swDocPART 表示零件类型），它为 Interop.sldworks 提供了“常量值”。

第三部分：实战演练 - 从第一个 C# 插件开始

我们将创建一个简单的插件,点击按钮后，弹出一个消息框显示当前打开文件的名称。

步骤 1：创建项目

1. 打开 Visual Studio，创建一个新项目。
2. 选择 “类库 (.NET Framework)” 模板，命名为 MyFirstPlugin。
3. 确保你的项目框架版本是 .NET Framework 4.x（不是 .NET 5/6/7）。

步骤 2：添加引用

1. 在“解决方案资源管理器”中，右键点击“引用” -> “添加引用”。
2. 切换到“COM”选项卡。
3. 找到并勾选以下两项：
   • SolidWorks 20XX Type Library (版本号根据你的 SolidWorks 版本而定)
   • SolidWorks Constant Type Library
4. 点击“确定”，Visual Studio 会自动为你生成 Interop 程序集。

步骤 3：编写插件代码

将 Class1.cs 的代码替换为以下内容：

using System;
using System.Runtime.InteropServices; // 需要这个库来使用 DllImport
using SolidWorks.Interop.sldworks;
using SolidWorks.Interop.swconst;
namespace MyFirstPlugin
{
    // GUID 必须是唯一的，你可以用 Visual Studio 的工具生成
    [Guid("A1B2C3D4-E5F6-7890-ABCD-EF1234567890")]
    [ComVisible(true)]
    [ProgId("MyFirstPlugin.Connect")]
    public class Connect : SwAddin
    {
        #region "插件生命周期"
        private SldWorks swApp;
        private int nLastConnected = 0;
        // 插件连接时被调用
        public bool ConnectToSW(object ThisSW, int cookie)
        {
            swApp = (SldWorks)ThisSW;
            nLastConnected = cookie;
            // 设置插件信息
            swApp.SetAddinInfo(nLastConnected, true, this.GetType().GUID.ToString("B"), null);
            // 创建自定义菜单
            CreateMenu();
            return true;
        }
        // 插件断开连接时被调用
        public void DisconnectFromSW()
        {
            // 清理资源
        }
        #endregion
        #region "创建界面"
        private void CreateMenu()
        {
            // 在“工具”菜单下添加一个子菜单
            swApp.AddMenu2("工具", "我的插件", 0);
            // 为这个子菜单添加一个命令
            swApp.AddMenuCommand2("显示文件名", "显示文件名", ShowFileName, nLastConnected);
        }
        // 点击菜单项时执行的方法
        public void ShowFileName()
        {
            ModelDoc2 swModel = swApp.ActiveDoc;
            if (swModel == null)
            {
                swApp.SendMsgToUser("请先打开一个 SolidWorks 文档。");
                return;
            }
            string fileName = swModel.GetTitle();
            swApp.SendMsgToUser($"当前打开的文件是: {fileName}");
        }
        #endregion
    }
}

步骤 4：注册与部署

1. 生成程序集：在 Visual Studio 中，选择 Release 模式，生成 -> 生成解决方案，你会在 bin/Release 目录下找到 MyFirstPlugin.dll。
2. 注册 DLL：SolidWorks 插件是 COM 组件，必须注册才能被识别。
   • 管理员权限：右键点击“开始”按钮，选择“Windows PowerShell 管理员”或“命令提示符管理员”。
   • 进入目录：cd "C:\path\to\your\project\bin\Release"
   • 执行注册：regsvr32 MyFirstPlugin.dll
   • 如果出现错误：尝试先 regsvr32 /u MyFirstPlugin.dll 卸载，再重新注册。

步骤 5：在 SolidWorks 中加载插件

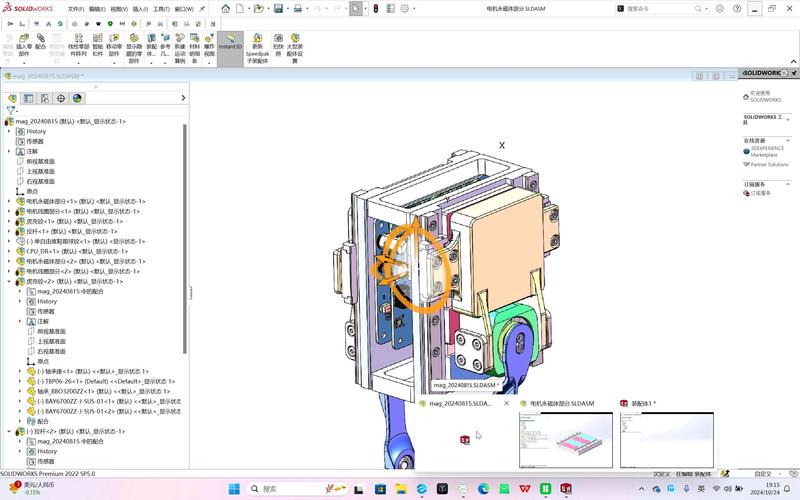

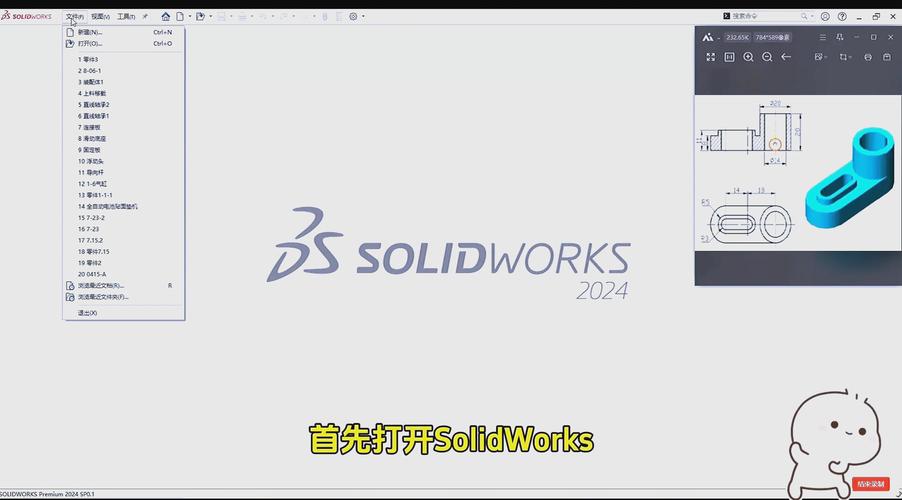

1. 打开 SolidWorks。
2. 点击 工具 -> 插件。
3. 在列表中找到 MyFirstPlugin，勾选它，并勾选 启动时加载。
4. 点击 确定。

你应该能在 工具 菜单下看到 我的插件 子菜单，点击 显示文件名 就会弹出提示框了！

第四部分：进阶学习与资源

宏 - 学习 API 的最佳起点

在深入学习插件开发前,强烈建议你先学会录制和编辑宏。

• 录制宏：工具 -> 宏 -> 录制，然后你在 SolidWorks 中进行一系列操作，停止录制后，会生成一个 VBA 文件 (.swp)。
• 编辑宏：工具 -> 宏 -> 编辑，这会打开 VBA 编辑器，你可以查看 SolidWorks 为你生成的 VBA 代码，并将其“翻译”成 C# 代码，这是学习 API 方法名和参数最快的方式。

官方文档

• SolidWorks API 帮助：这是最权威、最全面的资料，在 SolidWorks 中，按 F1 或通过 帮助 -> SolidWorks API 帮助 打开，你可以按对象名（如 IModelDoc2）或功能（如 How to create a feature）进行搜索。

视频教程

• SolidWorks 官方 YouTube 频道：搜索 "SolidWorks API Tutorials"，有官方出品的系列教程。
• YouTube 上的个人开发者：搜索 "C# SolidWorks API tutorial"，有很多优秀的开发者分享实战项目。

社区与论坛

• SolidWorks 论坛 - API 板块：遇到问题时，这里是提问和寻找答案的最佳地方，在提问前，请先搜索，因为 99% 的问题都已经被问过了。
• Eng-Tips Forum：一个工程师技术论坛，SolidWorks API 板块也很活跃。

示例代码

• SolidWorks API SDK 示例：在安装 API SDK 的目录下，有大量的 C++ 和 C# 示例代码，覆盖了大部分 API 功能，是绝佳的学习材料。
• GitHub：搜索 solidworks-api-csharp 或 solidworks-api-cpp，可以找到很多开源的插件项目，阅读别人的代码是提高水平的捷径。

第五部分：常见问题与技巧

1. 调试插件：

   • 在 Visual Studio 中，右键项目 -> 属性 -> 调试。
   • 勾选 启用非托管代码调试。
   • 在 启动操作 中选择 启动外部程序，并浏览到 sldworks.exe 的安装路径。
   • 你可以在 C# 代码中设置断点，然后点击 Visual Studio 的“启动”按钮，它会自动打开 SolidWorks 并加载你的插件，当代码执行到断点时，就会暂停。

2. 性能优化：

   • 批量操作：尽量使用 IModeler 接口下的方法（如 CreateFeatureFromBody2）来一次性创建复杂几何，而不是通过 UI 模拟（先创建草图，再拉伸，再打孔...）。
   • 减少选择/取消选择：频繁地选择和取消选择对象会严重影响性能，尽量在内存中操作对象，而不是依赖图形区域的选择。
   • 释放 COM 对象：在使用完 swApp 或其他 COM 对象后，最好调用 System.Runtime.InteropServices.Marshal.ReleaseComObject(obj) 来释放资源，尤其是在循环中操作大量对象时。

3. 错误处理：

   • 始终使用 try...catch 块来包裹你的 API 调用。
   • 使用 swApp.SendMsgToUser() 向用户显示友好的错误信息，而不是直接让程序崩溃。

SolidWorks 二次开发是一个充满创造力的领域，能够极大地提升个人和团队的工作效率。

学习路径建议：

1. 从宏开始：录制宏，理解基本 API 调用。
2. 学习 C#：掌握 C# 基础语法。
3. 编写第一个插件：按照本教程，成功创建并运行一个简单插件。
4. 深入研究 API：阅读官方文档，尝试实现更复杂的功能（如创建自定义属性、生成 BOM 表等）。
5. 阅读与贡献：在社区和 GitHub 上学习他人的代码，并尝试解决一些实际问题。

祝你开发顺利！
