SolidWorks 高级曲面学习路线图
学习高级曲面就像学习一门语言，你需要从词汇（基础工具）开始，然后学习语法（建模思路），最后才能写出优美的文章（复杂产品）,我们将整个过程分为四个阶段：

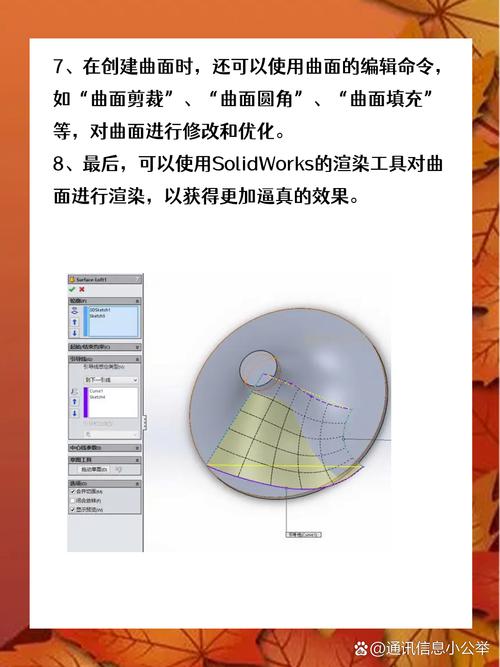

（图片来源网络，侵删）
坚实基础 —— 回归与深化核心概念
在进入“高级”领域之前，你必须对 SolidWorks 的核心工具有着近乎本能的掌握，高级曲面不是凭空产生的,而是基于基础工具的巧妙组合。
核心目标： 熟练、快速、高质量地创建基础曲面,并理解其背后的几何原理。
必须精通的工具与概念：
-
草图:

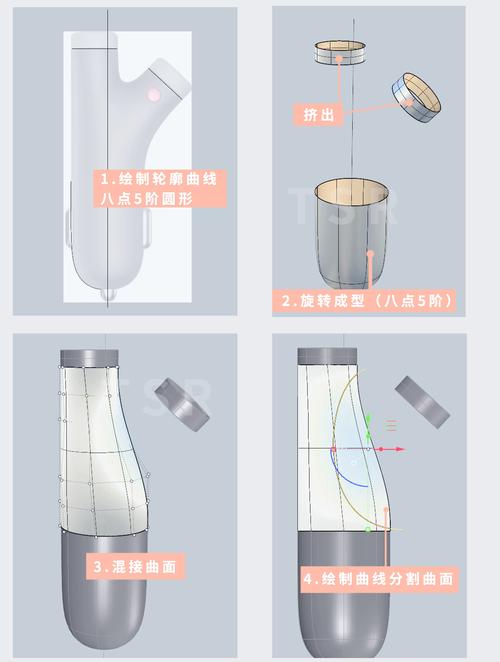

（图片来源网络，侵删）- 高级技巧： 使用
3D草图创建复杂的空间路径；利用样条曲线的控制点和张力进行精细调整；使用草图图片作为参考轮廓。 - 关键原则： 永远保持草图的简洁、清晰和完全定义。
- 高级技巧： 使用
-
基础曲面工具:
- 拉伸、旋转、扫描、放样: 这是曲面的“四大金刚”，你需要像使用实体特征一样,对它们了如指掌。
- 关键区别： 与实体不同，曲面是“没有厚度”的几何,理解这一点至关重要。
-
关键曲面创建与编辑工具:
填充曲面: 用于修补“孔洞”或创建平滑过渡面。核心技巧： 精通“曲率控制”（曲率、相切、曲率连续）,这是实现高质量G2连续的关键。边界曲面: 这是高级曲面的基石！它允许你通过定义多条“引导线”和“交叉曲线”来创建极其复杂和精确的曲面,你必须熟练掌握其引导线和交叉曲线的选择与设置。平面区域: 快速创建平面,用于封闭曲面或作为参考。缝合曲面: 将多个独立的曲面“缝合”成一个曲面实体或一个实体,这是将曲面转为实体的必经之路。
本阶段学习建议：
- 不要急于求成，花时间练习用这些工具创建一些经典模型，如汽车引擎盖、手机外壳、吹风机等。
- 重点关注
边界曲面和填充曲面的曲率梳分析，直观地理解“相切”和“曲率连续”的区别。
核心高级技术 —— 构建复杂模型的利器
掌握了基础后，我们开始学习真正定义“高级”的技巧,这些技术是专业曲面工程师的日常。
（图片来源网络，侵删）
核心目标： 掌握创建复杂、有机、高质量曲面的核心流程和方法。
核心技术列表：
-
放样与扫描的高级应用:
引导线放样: 使用多条引导线精确控制放样截面的形状和过渡。中心线放样: 使用一条3D曲线作为中心线,使放样体沿着该路径扭曲和变形。通过曲线组: 这是放样功能的另一种形式，通过选择一系列已经存在的曲线来创建曲面,非常适合从扫描数据或概念草图创建曲面。
-
曲面剪裁与延伸:
剪裁曲面: 使用草图、曲线、曲面或基准面作为剪刀来剪裁其他曲面。延伸曲面: 将曲面边线延伸一定距离或延伸到某个面。解除剪裁曲面: 一个强大的工具，可以“撤销”剪裁操作，将曲面恢复到剪裁前的状态,在修改设计时非常有用。
-
曲面圆角:
面圆角: 这是高级曲面圆角的首选，它可以在两个不相交的曲面之间创建平滑的圆角，并支持“等半径”和“变半径”模式,非常适合处理复杂过渡。完整圆角: 通过三个面组创建一个与第三个面相切的圆角。曲率连续圆角: 在“圆角 PropertyManager”中，选择“曲率连续”选项，可以创建G2连续的平滑圆角，这在A面（外观面）设计中至关重要。
-
中面与替换面:
中面: 在两个平行曲面之间创建一个中间曲面,常用于塑料件的厚度分析或创建薄壁特征。替换面: 用一个曲面替换实体模型上的一个面,常用于将实体模型转换为曲面模型以便进行后续的曲面编辑。
本阶段学习建议：
- 选择一个中等复杂度的产品，如鼠标、耳机、水壶,尝试完全用曲面工具重新构建它。
- 在创建每个特征后，都使用曲率梳和斑马条纹工具进行分析,确保曲面的质量。
高级分析与优化 —— 从“会做”到“做好”
一个能“画出来”的曲面和一个“高质量”的曲面有天壤之别,本阶段教你如何评估和优化你的曲面模型。
核心目标： 学会使用分析工具诊断问题，并通过调整参数优化曲面质量,达到A级曲面的标准。
核心分析工具：
-
曲率梳:
- 作用： 可视化显示曲线或曲面边的曲率变化。
- 如何解读： 梳齿的疏密代表曲率大小，梳齿的平滑度代表曲率的连续性，突然的“尖峰”或“跳跃”都代表着质量的下降。
-
斑马条纹:
- 作用： 模拟光线在曲面上的反射,是检查曲面连续性和平滑度的最直观工具。
- 如何解读：
- G0 (位置连续): 条纹在边界处对齐，但方向不连续（有尖角）。
- G1 (相切连续): 条纹在边界处平滑地穿过，但大小可能突变（有棱角感）。
- G2 (曲率连续): 条纹在边界处平滑、均匀地过渡，大小也一致（完全平滑，肉眼不可见接缝），这是汽车、消费电子等产品的A面要求。
-
拔模分析:
- 作用： 检查曲面是否具有足够的脱模角度,这对于模具设计至关重要。
-
截面曲率:
- 作用： 创建一个平面与曲面相交，然后分析该交线的曲率,用于在特定方向上检查曲面质量。
本阶段学习建议：
- 将你之前创建的模型用这些工具进行分析,找出问题所在。
- 尝试调整
填充曲面的曲率控制、边界曲面的引导线张力等参数，观察分析结果的变化,理解它们如何影响最终质量。
实战综合项目 —— 融会贯通
理论学得再多，不如亲手做一个完整的项目，这个阶段将所有知识串联起来,形成你的个人工作流。
项目推荐（由易到难）：
-
概念鼠标/遥控器
- 挑战： 多个复杂曲面之间的平滑过渡、符合人体工学的外形。
- 涉及技术：
3D草图、边界曲面、放样、面圆角、填充曲面、大量的曲率分析。
-
运动水壶
- 挑战： 有机流线型外形、复杂的壶嘴和壶盖结构。
- 涉及技术：
扫描、引导线放样、曲面-加厚、使用曲面切除。
-
汽车轮毂 (简化版)
- 挑战： 规则中带有变化的放射状结构、高质量的轮圈曲面。
- 涉及技术：
旋转曲面、线性阵列、圆周阵列、剪裁曲面、曲面圆角。
-
汽车后视镜外壳
- 挑战： 大面积的A曲面、与车身接缝处的G2连续要求、复杂的内部结构。
- 涉及技术： 几乎所有高级技术,是曲面建模的终极试炼场。
项目实施步骤：
- 参考与分析： 找到高清的产品图片或多视图,分析其主要构成和设计风格。
- 骨架建模： 使用
3D草图或参考几何体创建产品的“骨架”或“脊线”，这是整个模型的“龙骨”。 - 主体曲面构建： 根据骨架，使用
边界曲面、放样等工具构建大的主体曲面。 - 细节与过渡： 使用
填充曲面、面圆角等工具添加细节和创建平滑过渡。 - 缝合与实体化： 将所有曲面缝合，并使用
加厚或曲面-加厚等工具转换为实体。 - 内部结构： 在实体模型上创建内部加强筋、安装孔等结构。
- 最终分析与优化： 反复使用
斑马条纹等工具检查并优化曲面质量。
学习资源推荐
-
官方资源:
- SOLIDWORKS 教程: 软件自带的教程是最好的入门材料，尤其是“曲面”部分的教程。
- SOLIDWORKS 帮助文档: 最权威的参考,详细解释了每个工具的参数和用法。
-
在线视频平台:
- YouTube: 搜索 "SolidWorks advanced surfacing tutorial"，有大量免费且高质量的视频频道。
- 推荐频道: C Corner (官方), SOLIDWORKS Screencasts (官方), Manifold 3D, BlackBox CAD, 及许多独立工程师的频道。
- 国内平台： Bilibili、腾讯课堂等，搜索“SolidWorks曲面教程”，有大量中文教程,适合初学者。
- YouTube: 搜索 "SolidWorks advanced surfacing tutorial"，有大量免费且高质量的视频频道。
-
付费专业课程:
- Udemy: 搜索 "SolidWorks Surface Modeling"，有很多系统性的课程,通常包含实战项目。
- LinkedIn Learning (原 Lynda.com): 提供由行业专家制作的高质量结构化课程。
- 国内专业培训机构： 如“形状师”、“超越设计”等,提供更贴合国内企业需求的深度课程。
-
书籍:
- 《SolidWorks高级曲面建模实战》（国内作者）
- 《SolidWorks Surfacing and Complex Shape Modeling Bible》（国外经典,内容非常深入）
总结与心态建议
- 耐心与毅力： 高级曲面建模是一个熟能生巧的过程，不可能一蹴而就，遇到问题是正常的,解决问题的过程就是成长的过程。
- 多看多想： 多观察生活中的产品，思考它们是如何被设计和制造出来的,培养对曲线和形态的敏感度。
- 勤于练习： 理论知识必须通过大量的实践来巩固，每天花1-2小时练习,效果远好于周末突击一天。
- 善用分析工具： 将
曲率梳和斑马条纹作为你建模时的“眼睛”，随时检查你的工作,而不是只在最后才看一眼。 - 建立个人工作流： 通过不断练习，形成自己习惯的建模思路和步骤,这会让你在处理复杂问题时更加得心应手。
祝你学习顺利，早日成为 SolidWorks 高级曲面建模高手！
