第一部分：高级建模与曲面技术
这是高级工程师的核心技能,直接决定了设计质量和效率。

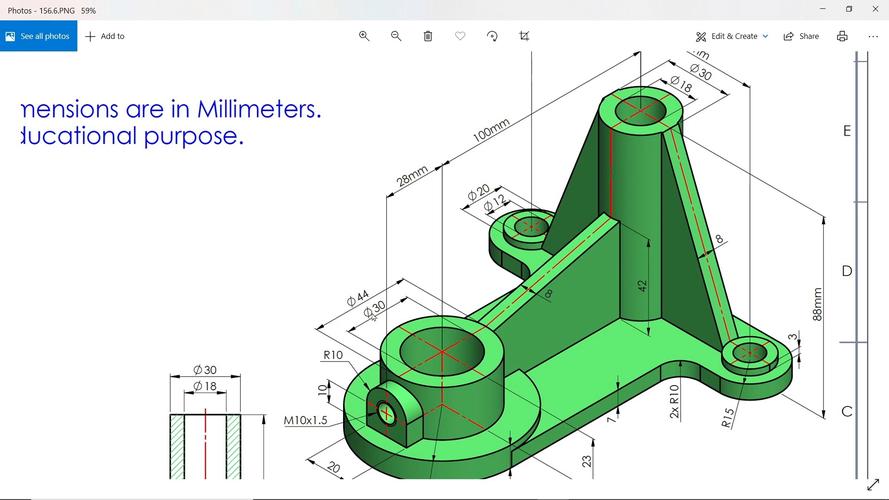

（图片来源网络，侵删）
高级实体建模技巧
-
多实体零件:
- 概念: 在一个零件文件中创建多个独立的实体。
- 应用场景:
- 复杂零件的分体设计: 如一个模具的型芯和型腔。
- 自上而下的装配设计: 在零件中先创建与装配相关的几个实体，然后通过“插入到新零件”或“分割”功能生成独立的零件文件。
- 参数化阵列: 对多个实体进行统一的阵列、镜像和布尔运算。
- 核心操作: 组合（添加、删减、共同）、实体文件夹的管理、插入到新零件、生成装配体。
-
高级特征与工具:
- 包覆: 将草图投影到平面或非平面上，用于创建Logo、文字或装饰性特征。
- 变形: 柔性地改变实体形状，常用于概念设计和产品外观的微调。
- 弯曲: 对实体进行折弯、锥削、扭曲和伸展，适用于钣金或管件的模拟。
- 压凹: 使用一个实体工具来生成另一个实体的凹陷或凸起，常用于软胶包硬胶的设计。
- 使用曲面切除: 用一个复杂的曲面来切除实体，这是实体与曲面结合的典型应用。
高级曲面建模
曲面是创建复杂、有机形状和不规则外观的基础。
-
核心曲面创建方法:

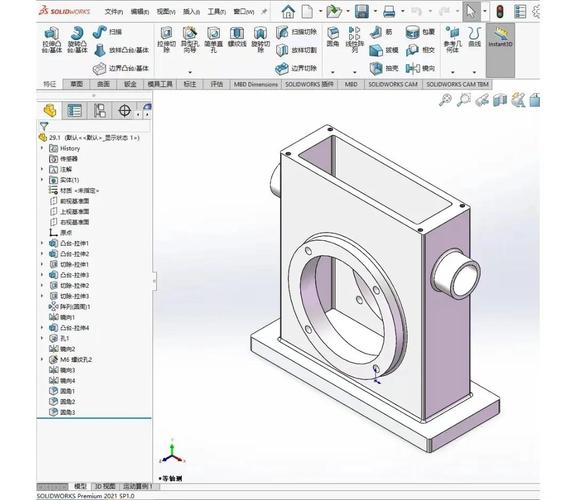

（图片来源网络，侵删）- 拉伸、旋转、扫描、放样 (Extrude, Revolve, Sweep, Loft): 深入理解其引导线、中心线、相切控制等高级选项。
- 边界曲面: 通过定义多个方向的边界来创建高质量、可控制的复杂曲面，是曲面建模的利器。
- 填充曲面: 修补开放或封闭的边线，常用于填补孔洞或连接曲面。
- 平面区域: 快速由草图边线创建平面。
- 等距曲面、平面、曲面填充、曲面剪裁、曲面延伸、解除剪裁曲面: 这些是编辑和修改曲面的基本工具，必须熟练掌握。
-
曲面实体化:
- 加厚: 将曲面转化为实体，这是最常用的方法。
- 缝合: 将多个独立的曲面合并成一个，然后进行实体化。
- 替换面: 用一个曲面替换实体上的一个面，常用于复杂外观设计。
-
曲面分析:
- 拔模分析: 检查曲面是否满足出模要求。
- 曲率梳: 直观地显示曲线或曲面的平滑度、连续性。
- 斑马纹: 通过模拟反射条纹来检查曲面的G0（位置连续）、G1（相切连续）和G2（曲率连续）质量，高级外观设计对G2连续性要求很高。
- 高斯曲率、反射: 更专业的曲率分析工具。
第二部分：高级装配体技术
装配体设计是工程师系统思维能力的体现。
自上而下设计
- 概念: 从装配体概念出发，在装配体环境中直接创建和关联零件，而不是将现成的零件组装起来。
- 核心操作:
- 布局草图: 在装配体中创建2D或3D草图，定义产品的关键尺寸、位置和运动关系，作为零件设计的“蓝图”。
- 零件内嵌于装配体: 在装配体中直接新建零件，其草图可以直接参考布局草图或其他已有零件的几何体。
- 关联设计: 子零件的特征参数与父零件或布局草图关联，修改一处，设计会自动更新。
高级配合与运动
-
高级配合:

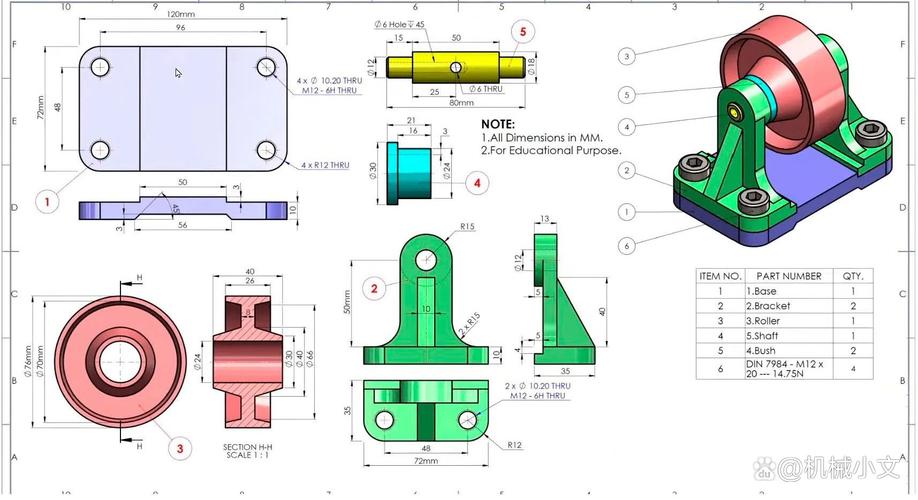

（图片来源网络，侵删）- 凸轮配合: 精确模拟凸轮与从动件的运动关系。
- 齿轮配合: 模拟齿轮、齿条、皮带轮等传动关系。
- 铰链配合: 限制两个零件只能绕一个轴旋转。
- 限制配合和距离配合: 限制两个零件在一定范围内移动或旋转。
-
运动算例:
- 动画: 主要用于展示装配体的运动过程，如爆炸、装配顺序等，关键帧驱动，简单直观。
- 基本运动: 模拟马达、弹簧、引力等基本物理效果，计算速度和位置，但忽略质量和惯性，适合快速验证运动可行性。
- 运动学: 基于严格的物理引擎，计算质量、惯性、碰撞和力，进行精确的动态分析，如计算马达扭矩、运动周期等。
大型装配体处理技巧
- 性能优化:
- 轻化与解除轻化: 这是处理大型装配体的核心技巧，轻化后，零件只加载模型数据，不计算几何，极大提升装配体打开、移动和旋转的速度。
- 选择性打开/隐藏: 使用“显示状态”功能，根据需要显示或隐藏零部件。
- 压缩与解除压缩: 类似轻化，但会完全移除模型，减少文件大小。
- 装配体特征: 在装配体层面进行切除、钻孔等操作，避免修改单个零件，减少文件数量。
- 使用SpeedPak: 创建一个简化的装配体视图，只包含必要的几何体，用于快速浏览和配合。
第三部分：工程图与数据管理
高级工程师不仅要会设计,更要能清晰地表达和高效地管理设计数据。
高级工程图
-
视图创建:
- 相对视图、剖面视图、局部视图、断开的剖视图: 灵活运用各种视图类型来表达复杂结构。
- 交替位置视图: 用于显示一个零件在两个不同位置的状态，常用于显示运动范围。
-
尺寸与注解:
- 智能尺寸与驱动尺寸: 深入理解驱动尺寸如何与模型关联。
- 尺寸链与基线尺寸: 快速标注一系列相关尺寸。
- 中心符号线、中心标记、装饰螺纹线: 规范化地标注常见特征。
- 形位公差: 精确定义零件的几何形状和位置精度。
- 表面粗糙度符号: 标注零件的表面质量要求。
- 注释、零件序号、材料明细表: 自动化生成和管理BOM表，确保信息准确无误。
-
图纸模板与图纸格式:
创建符合公司标准的图纸模板,包含标题栏、图框、图层、属性等，实现图纸标准化。
PDM (产品数据管理)
- 为什么重要: 对于团队协作和个人数据管理至关重要，是高级工程师的必备技能。
- 核心功能:
- 文件版本控制: 自动管理文件的签入、签出、版本历史，防止误操作和数据丢失。
- 权限管理: 设置不同用户（如设计者、审核者、访客）的读写权限。
- 生命周期管理: 定义文件从“工作”到“发布”再到“归档”的状态流转。
- 搜索与快速查看: 快速在海量文件中找到所需图纸和模型。
- BOM管理: 在PDM中管理和关联产品的物料清单。
第四部分：仿真分析基础
高级工程师需要具备验证设计可行性的能力,不必是CAE专家，但必须懂分析。
Simulation (FEA) 入门
-
静态分析:
- 目的: 分析零件在固定载荷下的应力、应变和位移。
- 核心步骤: 应用约束（固定） -> 施加载荷（力、压力、扭矩） -> 网格划分 -> 运行分析 -> 结果查看（应力云图、位移云图）。
- 设计验证: 检查零件是否屈服（应力是否超过材料屈服强度）、是否发生过大变形。
-
热分析:
- 目的: 分析零件的温度分布和热流。
- 应用场景: 散热器设计、电子设备热管理、焊接过程模拟。
-
疲劳分析:
- 目的: 预测零件在循环载荷下的使用寿命。
- 应用场景: 发动机部件、悬架系统、飞机结构件等承受交变载荷的零件。
Motion (动力学分析)
- 目的: 分析机构在整个运动周期内的动力学性能。
- **分析
