Geomagic Studio 综合教程
第一部分：入门基础
什么是 Geomagic Studio？
Geomagic Studio 是一款集成了点云处理、曲面创建、实体建模和三维检测于一体的软件，它的核心工作流程通常包括：

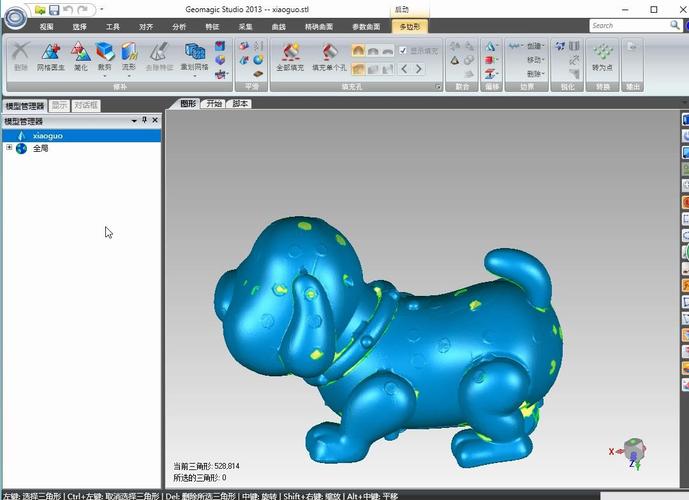

（图片来源网络，侵删）
- 导入数据: 将扫描仪获取的点云数据导入软件。
- 数据处理: 对点云进行清理、降噪、对齐等操作。
- 曲面重构: 基于处理好的点云，创建高质量的曲面或实体模型。
- 检测与分析: 将创建的模型与原始设计（CAD模型）进行对比，生成偏差分析报告。
软件界面初识
启动 Geomagic Studio 后，你会看到熟悉的 Windows 风格界面，主要由以下几个部分组成：
- 菜单栏: 包含所有命令，如文件、编辑、视图等。
- 工具栏: 将常用命令以图标形式展示，方便快速访问。
- 图形显示区: 三维视图，显示你的点云、曲面和模型，这是最核心的工作区域。
- 历史管理器: 位于左侧，记录了你执行的每一个操作步骤，你可以在这里回退、修改或重做任何一步，这是 Geomagic 的精髓所在。
- 数据管理器: 位于右侧，显示当前模型中的所有数据体（点云、多边形、曲面、CAD等）。
核心工作流程概览
一个典型的逆向工程项目会遵循以下步骤：
点云 -> 多边形 -> 曲面 -> CAD -> 检测
我们将在后续教程中逐一展开。

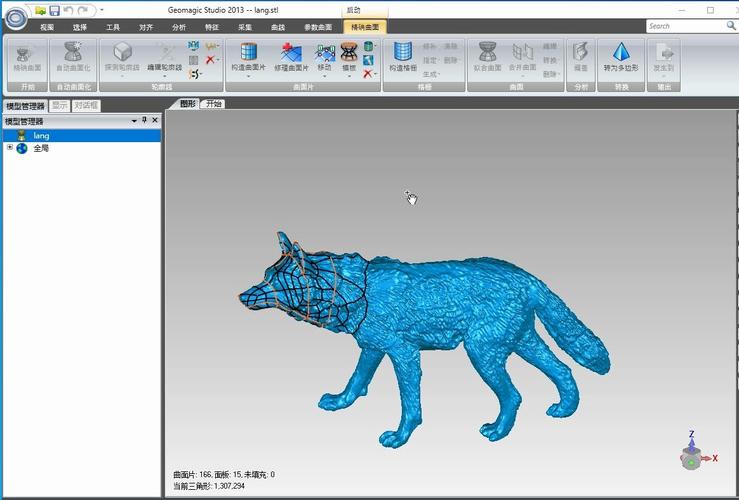

（图片来源网络，侵删）
第二部分：核心功能详解与操作步骤
导入点云数据
这是所有工作的起点。
- 操作:
文件->导入-> 选择你的扫描文件格式（如.STL,.PLY,.ASC,.XYZ等）。 - 要点:
- 格式选择: 确保你选择了扫描仪输出的正确格式。
- 单位设置: 导入时务必检查单位（毫米/英寸）是否正确，否则后续所有尺寸都会出错。
- 数据量: 对于大型扫描数据，电脑性能可能会成为瓶颈。
点云处理
原始扫描数据通常包含噪声、离群点和不需要的部分，需要清理。
-
移除体外孤点:
- 作用: 删除明显偏离主体模型的孤立点。
- 操作: 在
点选项卡中，点击移除->体外孤点，调整“球体大小”和“阈值”，直到预览效果满意，然后点击执行。
-
降噪:
- 作用: 平滑点云，去除扫描过程中产生的高频噪声。
- 操作:
点->减少噪音，选择“非锐化”或“曲率保持”等算法，调整“公差”值。注意：降噪过度会丢失细节，需谨慎。
-
统一采样:
- 作用: 使点云分布更均匀，减少数据量，为后续处理提速。
- 操作:
点->统一采样，设置“目标间距”，间距越小，保留细节越多，但数据量越大。
-
选择与删除:
- 作用: 手动删除不需要的区域，如夹具、支架等。
- 操作: 使用
选择工具框选或绘制区域，然后按Delete键删除。
完成点云处理后，建议将此状态保存为一个“阶段”，方便后续回溯。
创建多边形网格
高质量的曲面需要一个干净、均匀的多边形网格作为基础。
-
封装:
- 作用: 将无序的点云转换为有序的、水密的多边形网格。
- 操作:
多边形->封装，这是最关键的一步。- 高级参数:
- 目标三角形数: 控制网格的精细度，数值越大，网格越细致。
- 表面拟合: 控制网格与点云的贴合程度，数值越小，贴合越紧。
- 水密性: 勾选“生成水密模型”，确保网格没有破洞。
- 高级参数:
-
网格医生:
- 作用: 自动修复网格中的常见问题，如小孔、法线方向不一致、自相交等。
- 操作:
多边形->网格医生，点击全部修复，软件会自动处理大部分问题。
-
手动修复:
- 作用: 针对网格医生无法处理的复杂问题进行手动修复。
- 常用工具:
- 填充孔: 修补破洞。
- 翻转边: 修正错误的三角面连接。
- 平展区域: 处理法线混乱的区域。
曲面重构
这是将多边形网格转换为参数化曲面的过程,是逆向工程的“艺术”所在。
-
构造曲面片:
- 作用: 在网格上划分出适合构建曲面的区域（曲率线、边界等）。
- 操作:
曲面->构造曲面片。- 自动: 软件自动根据曲率生成曲面片布局，适合简单模型。
- 手动: 你可以手动绘制引导线来精确控制曲面片的划分，适合复杂模型。
-
编辑曲面片:
- 作用: 优化和调整曲面片，使其更整齐、更规则。
- 操作:
曲面->编辑曲面片，可以删除不必要的曲面片、合并相邻曲面片、调整曲面片边界等。
-
构建曲面:
- 作用: 基于曲面片网格，生成高质量的 NURBS 曲面。
- 操作:
曲面->构建曲面。- 拟合方法: 选择合适的拟合算法，如“自动”、“曲率”或“平面”。
- 公差: 设置曲面与原始网格的最大偏差，公差越小，曲面越精确，但可能更复杂。
- 高级: 可以设置是否合并曲面、是否修复边界等。
-
曲面分析:
- 作用: 检查曲面的质量，如连续性（G0, G1, G2）、曲率分布等。
- 操作:
分析->曲率、拔模分析、偏差等，通过颜色图判断曲面是否平滑。
创建CAD实体
如果需要,可以将曲面转换为实体模型。
- 操作:
CAD->创建实体。 - 要点:
- 缝合: 软件会尝试将所有独立的曲面缝合为一个实体，如果曲面之间有间隙，缝合会失败，需要返回上一步调整曲面。
- 修复: 使用
修复工具中的缝合、填充等功能处理间隙。
三维检测
这是将你的逆向模型与原始设计（CAD模型）进行对比的环节。
-
对齐:
- 作用: 将逆向模型与CAD模型以最佳方式重合。
- 操作:
检测->对齐。- 最佳拟合: 基于形状进行整体对齐，适合没有明确基准的情况。
- 3D DPF: 使用特征点（如圆孔、平面）进行高精度对齐，是最推荐的方法。
-
创建偏差图:
- 作用: 可视化显示逆向模型与CAD模型之间的偏差。
- 操作:
检测->创建偏差图。- 设置颜色比例,绿色表示在公差范围内，红色/蓝色表示超差。
- 可以生成详细的HTML或PDF报告,包含统计数据和颜色图。
第三部分：实用技巧与最佳实践
-
善用历史管理器:
- 不要害怕犯错,历史管理器是你的“后悔药”，双击任何历史步骤，都可以回到当时的状态进行修改。
- 在关键步骤后,右键点击历史记录，选择“添加到阶段”，可以创建一个检查点。
-
处理对称件:
- 对于对称模型,只需处理一半，然后使用
多边形->对称或曲面->对称功能生成另一半，可以大大提高效率。
- 对于对称模型,只需处理一半，然后使用
-
从简单到复杂:
不要试图一次性处理整个复杂模型,可以先将其分割成几个简单的部分，分别处理后再合并。
-
注意单位:
从始至
