CAD学习全攻略：从入门到精通

第一部分：核心思想与准备工作

在开始学习之前，建立正确的认知和准备必要的工具,能让你的学习事半功倍。

什么是CAD？ CAD (Computer-Aided Design) 即“计算机辅助设计”，它不仅仅是画图，更是一种设计思维和工程语言的数字化表达，学习CAD，你学的不仅是软件操作，更是如何用精确、规范的方式将你的想法传达给他人（如工程师、制造商）。

为什么学习CAD？

• 职业发展：机械、建筑、电子、室内设计等众多行业的必备技能。
• 个人项目：DIY家具、3D打印模型、改造房屋等。
• 提升逻辑思维：培养严谨、精确、有步骤的思考方式。

如何选择CAD软件？

• 二维设计 (2D Drafting)：
  • AutoCAD：行业标准，功能强大，学习资源极多，适合建筑、结构、电气等需要精细二维图纸的领域。
• 三维设计 (3D Modeling)：
  • SolidWorks：在机械设计领域占据主导地位，易学易用，参数化建模功能强大，适合产品设计、机械制造。
  • Inventor：Autodesk公司的产品，与AutoCAD同源，协同性好,适合机械设计。
  • Fusion 360：云端一体化设计软件，集CAD/CAM/CA于一体，适合产品开发、创客、小型团队协作，上手快,功能集成度高。
  • Creo (Pro/E)：参数化建模的鼻祖,在高端制造业有深厚根基。
  • Revit：Autodesk公司的BIM（建筑信息模型）软件，主要用于建筑、结构、机电等专业的全生命周期管理。
  • CATIA：航空航天、汽车等高端制造业的顶级软件,曲面功能极强。

建议：初学者建议从AutoCAD开始，打好二维基础，这能让你理解所有CAD软件的通用逻辑，然后再根据你的专业方向,选择一款三维软件深入学习。

必备准备工作

• 硬件：一台性能尚可的电脑（CPU i5/R5以上，内存16GB为佳，独立显卡对三维建模有帮助）。
• 软件：下载并安装你选择的软件，很多软件都提供学生版或免费试用版,足够你学习使用。
• 鼠标：强烈建议使用三键鼠标（带滚轮），中键的平移和滚轮的缩放是CAD操作的基础,能极大提升效率。

第二部分：学习路径与阶段划分

入门基础 (1-2周)

这个阶段的目标是熟悉软件界面，掌握最基本的操作,能够画出简单的图形。

• 核心任务：


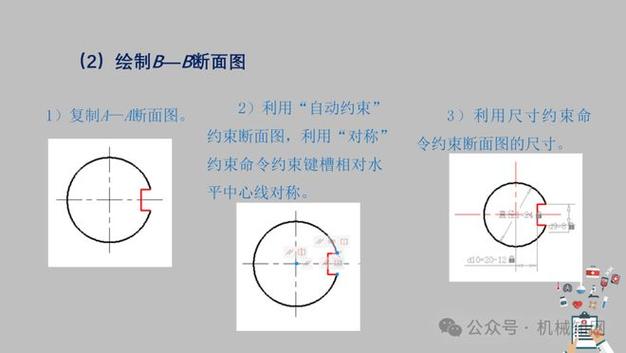

  （图片来源网络，侵删）
  1. 熟悉界面：认识功能区、命令行、状态栏、绘图区、属性面板等。
  2. 基本操作：
     • 视图控制：缩放 (ZOOM)、平移 (PAN)、动态观察 (3DORBIT)。
     • 精确绘图：使用坐标输入 (X,Y)、对象捕捉 (OSNAP)、正交模式 (ORTHO),这是CAD的灵魂！
  3. 绘制简单图形：
     • 基本命令：直线 (LINE)、圆 (CIRCLE)、矩形 (RECTANGLE)、圆弧 (ARC)。
     • 修改命令：删除 (ERASE)、复制 (COPY)、移动 (MOVE)、修剪 (TRIM)、延伸 (EXTEND)、偏移 (OFFSET)，这些是最常用、最重要的修改命令。

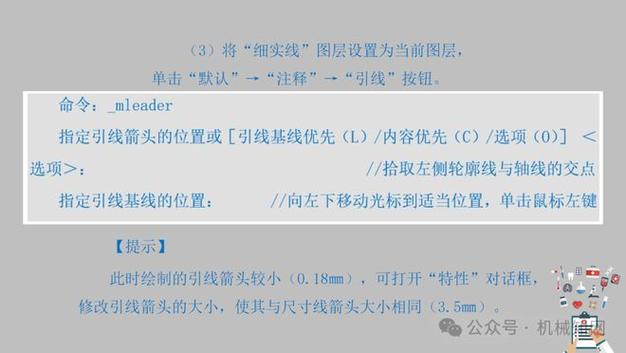

  4. 图层管理：学会创建和设置图层（如：轴线、墙体、家具、标注等）,养成良好习惯。
  5. 简单标注：学习使用线性标注 (DIMLINEAR) 和对齐标注 (DIMALIGNED)。

• 练习方法：找一些简单的机械零件图或建筑平面图，尝试用你学到的命令把它“抄”下来，不求快,但求每一步都理解。

技能提升 (1-3个月)

这个阶段的目标是掌握更复杂的命令和技巧,能够绘制和编辑中等复杂度的图纸。

• 核心任务：

  1. 高级绘图命令：多段线 (PLINE)、样条曲线 (SPLINE)、点 (POINT)、图案填充 (HATCH)。
  2. 高级修改命令：阵列 (ARRAY - 矩形/环形)、镜像 (MIRROR)、旋转 (ROTATE)、缩放 (SCALE)、倒角 (CHAMFER)、圆角 (FILLET)。
  3. 块：学习创建和插入块 (BLOCK),这是提高绘图效率和保证标准化的关键。
  4. 文字与表格：学会添加多行文字 (MTEXT) 和创建表格 (TABLE)。
  5. 尺寸标注样式：创建和修改标注样式 (DIMSTYLE),让图纸标注符合国家标准或企业标准。
  6. 图纸布局与打印：学习使用模型空间和图纸空间 (MODEL/PAPER)，创建视口,设置打印比例和样式。

• 练习方法：找一些完整的零件图或建筑施工图，尝试绘制并设置好图层、标注和打印布局，目标是能独立完成一张规范、可用的图纸。

三维入门 (1-2个月)

当你掌握了扎实的二维基础后，就可以开始三维设计了,三维设计能让你更直观地理解模型。

• 核心任务 (以AutoCAD/SolidWorks为例)：

  1. 三维坐标系：理解世界坐标系和用户坐标系。
  2. 三维观察：熟练使用动态观察、视图预设（俯视、前视、左视、西南等轴测）。
  3. 基本三维建模：
     • AutoCAD：拉伸 (EXTRUDE)、旋转 (REVOLVE)、扫掠 (SWEEP)、放样 (LOFT)。
     • SolidWorks/Fusion 360：拉伸 (Extrude/Base)、旋转 (Revolve/Base)、扫描 (Sweep)、放样 (Loft)、加材料 (Boss Extrude)、除材料 (Cut Extrude)。
  4. 三维编辑：布尔运算（并集 UNION、差集 SUBTRACT、交集 INTERSECT）、三维阵列、三维镜像。
  5. 材质与渲染：给模型赋予简单的材质，并进行基本渲染,让模型看起来更真实。

• 练习方法：选择一些简单的日常用品（如杯子、瓶子、螺栓、螺母）进行三维建模练习。

精通与应用 (长期)

这个阶段没有终点，目标是深化专业知识，学习高级功能,并将其应用到实际项目中。

• 核心任务：
  1. 参数化设计：学习使用尺寸和几何关系来驱动模型形状，修改一个尺寸，整个模型会自动更新,这是现代CAD的核心。
  2. 装配体设计：学习如何将多个零件组装在一起,并检查它们之间的配合关系和运动干涉。

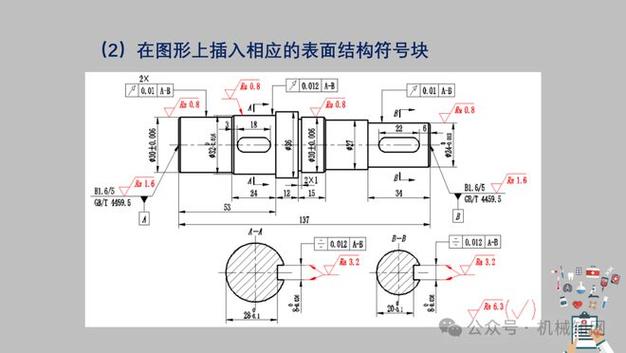

  3. 工程图：从三维模型自动生成符合标准的二维工程图（包括三视图、剖视图、局部放大图、零件表等）。
  4. 曲面设计：学习创建复杂的曲面造型,用于产品外观设计。
  5. 仿真与分析 (CAE)：学习进行简单的应力分析、运动仿真等。
  6. CAM (制造)：学习将三维模型生成加工路径,用于数控机床加工。

第三部分：学习方法与资源推荐

高效学习方法

• 系统学习，而非碎片化：找一套完整的视频教程或书籍，跟着章节系统学习,避免东一榔头西一棒子。
• 动手实践，而非只看不练：CAD是“练”会的，不是“看”会的，每学一个命令,立刻找练习题做。
• 项目驱动学习：为自己设定一个目标，设计一个自己的书架”或“画一张我的房间平面图”，在解决实际问题的过程中,你会学到更多。
• 善用快捷键：从一开始就尝试使用快捷键（如 L 代表直线, C 代表圆）,这是从新手到高手的必经之路。
• 多看多想：在网上找别人的优秀图纸或三维模型，尝试去分析他们是怎么画的,有没有更高效的方法。

优质学习资源

• Bilibili (B站)：国内最好的免费学习平台之一。
  • 搜索关键词：“AutoCAD入门教程”、“SolidWorks从入门到精通”、“Fusion 360教程”。
  • 推荐UP主：有很多优秀的UP主，如“向波老师”、“云道设计”、“设计探索者”等,内容系统且免费。
• YouTube：国际顶级学习平台，内容更前沿。
  • 搜索关键词："AutoCAD for beginners", "SolidWorks tutorial", "Fusion 360 essential training"。
  • 推荐频道：CAD Intent, SolidWorks Tutorial, Fusion 360 官方频道。
• 在线课程平台：
  • Udemy：经常有大折扣，课程质量高，评价体系完善，推荐搜索高评分、学员多的课程。
  • Coursera / edX：有大学或知名公司提供的系统课程。
• 官方资源：
  • Autodesk Knowledge Network：Autodesk官方的知识库,有详细的官方文档和教程。
  • 软件自带的帮助文件：按 F1 键,里面有最权威的命令说明和示例。
• 社区与论坛：
  • 知乎：搜索相关问题,有很多专业人士的回答。
  • 专业论坛：如“沐风网”、“拓步工控网”等，可以下载图纸、模型,与同行交流。
• 书籍：

  对于喜欢纸质书的同学，可以选择一些经典的“XX从入门到精通”系列书籍，如《AutoCAD 2025中文版从入门到精通》。

第四部分：常见问题与心态调整

常见问题

• “我画得慢，怎么办？”：正常！每个人刚开始都慢，重点是理解每一步操作的意义,熟练后速度自然会提升。
• “命令记不住怎么办？”：不需要死记硬背，多用几次自然就熟了,可以打印一张快捷键表放在旁边。
• “感觉自己学不进去，很枯燥？”：尝试“项目驱动”，给自己设定一个有趣的目标,比如设计一个游戏道具或自己的理想房间。
• “二维和三维，先学哪个？”：强烈建议先学二维，二维基础能让你理解空间关系、几何约束和制图规范,这些对三维建模至关重要。

心态调整

• 耐心与坚持：CAD学习曲线初期比较平缓,需要时间和耐心去积累。
• 严谨细致：CAD是工程师的语言，一个错误的尺寸可能导致巨大的损失，养成严谨、细致的习惯。
• 享受创造：当你把脑海中的想法变成精确的图纸，并最终通过3D打印或制造变成实物时,那种成就感是无与伦比的。

祝你学习顺利,早日成为CAD高手！
