AutoCAD 2025 新手入门教程

第一部分：准备工作与界面初识

启动 AutoCAD 2025

• 双击桌面上的 AutoCAD 2025 图标。
• 首次启动时,可能会出现“许可协议”窗口，点击“我接受”并继续。
• 你会看到一个“初始设置”工作空间，通常选择“草图与注释”（AutoCAD 默认推荐的工作空间），然后点击“开始绘制”。

认识 AutoCAD 2025 的工作界面

熟悉界面是高效绘图的第一步,主要包含以下几个部分：

• 应用程序菜单 (Application Menu)：位于左上角，像一个“A”字，点击后可以新建、打开、保存、打印文件，以及导出、发布等。
• 快速访问工具栏 (Quick Access Toolbar)：位于界面的最上方，默认包含“新建”、“打开”、“保存”、“打印”等常用命令，你可以自定义它。
• 功能区 (Ribbon)：位于快速访问工具栏下方，是 AutoCAD 的核心命令集合区，它按功能分为多个选项卡（如“常用”、“插入”、“注释”等），每个选项卡下又有不同的面板。
  • 常用：包含绘图、修改、注释、图层等最常用的命令。
• 绘图区域 (Drawing Area)：屏幕中央的大片空白区域，是你绘制图形的地方，这里有一个十字光标，代表你的鼠标位置。
• 命令行 (Command Line)：新手最重要的区域！ 位于绘图区域的下方，你可以在这里直接输入命令来执行操作，系统也会在这里提示你下一步该做什么。请务必养成时刻关注命令行的习惯。
• 状态栏 (Status Bar)：位于界面的最右下角，它显示当前光标的坐标，并提供一些非常实用的辅助绘图工具开关，如：
  • 栅格：显示/隐藏点状网格，帮助你定位。
  • 正交：强制绘制水平和垂直线。
  • 极轴追踪：按预设角度绘制斜线。
  • 对象捕捉：自动捕捉到对象的特殊点（如端点、中点、圆心等）。这是最常用的功能之一，务必开启！
  • 动态输入：在光标附近显示命令提示和输入框。

第二部分：基本操作与核心概念

命令的执行方式

AutoCAD 执行命令主要有三种方式，建议新手都尝试，找到最适合自己的：

• 功能区按钮：直接点击功能区面板上的图标。
• 命令行输入：在命令行输入命令的英文全称或快捷键，然后按回车键，这是最高效的方式。
  • 画直线,输入 LINE 或快捷键 L，回车。
  • 画圆,输入 CIRCLE 或快捷键 C，回车。
• 右键菜单：在绘图区域单击鼠标右键，有时会弹出与当前操作相关的快捷菜单。

图形文件的基本操作

• 新建文件：NEW (快捷键 Ctrl+N)。
• 打开文件：OPEN (快捷键 Ctrl+O)。
• 保存文件：QSAVE (快捷键 Ctrl+S)，首次保存会弹出“另存为”对话框，建议将文件保存为 .dwg 格式。
• 另存为：SAVEAS (快捷键 Ctrl+Shift+S)。

视图控制

在绘图时,你需要不断缩放和平移视图来查看细节。

• 缩放：
  • 命令：ZOOM (快捷键 Z)。
  • 常用操作：
    • 输入 Z，再输入 E (Extents)，回车，可以最大化显示所有图形。
    • 使用鼠标滚轮，向前滚动是放大，向后滚动是缩小。
    • 按住滚轮并拖动，可以平移视图。
• 平移：
  • 命令：PAN (快捷键 P)。
  • 操作：输入 P 回车，或直接按住鼠标滚轮拖动。

第三部分：绘制你的第一个图形

我们来画一个简单的“窗子”，它由一个矩形和两个十字交叉线组成。

目标图形：

步骤 1：设置绘图环境（好习惯）

1. 设置单位：在命令行输入 UNITS，回车，在弹出的对话框中，选择“小数”，精度设为“0”，然后点击“确定”。
2. 开启辅助工具：在状态栏上，确保正交 和 对象捕捉 是按下的状态（亮起）。

步骤 2：绘制外框（矩形）

1. 启动矩形命令：
   • 在功能区“常用”选项卡 -> “绘图”面板 -> 点击“矩形”图标。
   • 或者在命令行输入 RECTANG (快捷键 REC)，回车。
2. 指定第一个角点：
   • 命令行提示：“指定第一个角点 或 [倒角/标高/圆角/厚度/宽度]:”
   • 在屏幕上任意位置单击一下,作为矩形的左上角。
3. 指定第二个角点：
   • 命令行提示：“指定另一个角点 或 [面积/尺寸/旋转]:”
   • 由于开启了正交，你移动鼠标时，只能画水平或垂直的线，向右下方移动鼠标，输入 @500,300，然后回车。
   • 表示“相对于上一个点”，500 是 X 方向的长度（向右），300 是 Y 方向的长度（向下），一个 500x300 的矩形就画好了。

步骤 3：绘制内部十字线

1. 启动直线命令：
   • 在功能区“常用”选项卡 -> “绘图”面板 -> 点击“直线”图标。
   • 或者在命令行输入 LINE (快捷键 L)，回车。
2. 绘制水平线：
   • 命令行提示：“指定第一个点:”
   • 移动鼠标到矩形的左侧边上，当看到端点 捕捉标记（一个黄色的小方框）出现时，单击一下。
   • 命令行提示：“指定下一点或 [放弃]:”
   • 移动鼠标到矩形的右侧边上，同样捕捉到端点，单击一下，然后按回车键结束直线命令。
3. 绘制垂直线：
   • 再次按回车键,可以重复上一个命令（直线）。
   • 捕捉矩形的上侧边中点 和 下侧边中点，单击绘制直线，然后按回车键结束。

恭喜！ 你的第一张 AutoCAD 图纸完成了。

第四部分：核心概念——图层

图层就像透明的硫酸纸,你可以在不同的透明纸上绘制不同的内容，然后将它们叠加在一起，这是 AutoCAD 管理图形的核心思想。

为什么需要图层？

• 管理复杂图形：将墙、门窗、家具、文字等放在不同图层上，方便修改和显示。
• 控制显示：可以随时开关、冻结或锁定某个图层，让图形更清晰。
• 控制打印：可以设置不同图层的线宽、颜色和线型，满足打印要求。

如何使用图层？

1. 打开图层特性管理器：
   • 在功能区“常用”选项卡 -> “图层”面板 -> 点击“图层特性”图标。
   • 或者在命令行输入 LAYER (快捷键 LA)，回车。
2. 创建新图层：
   • 在弹出的对话框中,点击“新建图层”按钮（一个闪电图标）。
   • 给新图层命名,墙体”、“门窗”、“文字”。
3. 设置图层属性：
   • 颜色：点击颜色块，为图层设置一种颜色，这样，在该图层上绘制的图形就会默认是这个颜色，方便区分。
   • 线宽：点击“默认”，可以设置该图层上图形的打印宽度，轮廓线可以设置得粗一些（0.3mm）。
   • 线型：如果需要虚线、点划线等，可以在这里加载和设置。
4. 切换当前图层：

   在图层列表中,点击一个图层，然后点击“置为当前”按钮（一个绿色的勾），或直接双击图层名，之后你绘制的所有图形都会自动放在这个图层上。

实践： 回到你的“窗子”图形，尝试将外框放在“轮廓”图层，内部十字线放在“门窗”图层。

第五部分：修改与编辑图形

画错了怎么办？没关系，AutoCAD 有强大的修改工具。

• 删除：
  • 命令：ERASE (快捷键 E)。
  • 操作：输入 E 回车，然后选择你要删除的图形（可以单击，也可以框选），回车确认。
• 移动：
  • 命令：MOVE (快捷键 M)。
  • 操作：输入 M 回车，选择要移动的图形，回车，然后指定一个基点和移动到的目标点。
• 复制：
  • 命令：COPY (快捷键 CO)。
  • 操作：输入 CO 回车，选择要复制的图形，回车，指定基点，然后移动鼠标到新位置单击。
• 修剪：
  • 命令：TRIM (快捷键 TR)。
  • 操作：想象用一把剪刀，用某些图形作为“剪刀”，去剪掉其他图形的一部分，输入 TR 回车，直接回车（选择所有对象作为剪切边界），然后点击要剪掉的部分。
• 延伸：
  • 命令：EXTEND (快捷键 EX)。
  • 操作：与修剪相反，将某些图形延伸到指定的边界上，操作逻辑类似。

第六部分：尺寸标注与文字

一张完整的图纸需要有尺寸和说明。

尺寸标注

1. 设置标注样式：
   • 在功能区“常用”选项卡 -> “注释”面板 -> 点击“标注样式”图标。
   • 在弹出的对话框中,可以选择一个已有的样式（如 ISO-25），点击“修改”，来调整箭头大小、文字高度等，使其符合你的需求。
2. 执行标注：
   • 线性标注：标注水平和垂直尺寸，命令 DIMLINEAR (快捷键 DLI)。
   • 对齐标注：标注斜线长度，命令 DIMALIGNED (快捷键 DAL)。
   • 半径/直径标注：标注圆或圆弧，命令 DIMRADIUS (快捷键 DRA) / DIMDIAMETER (快捷键 DDI)。
   • 操作：启动命令后，根据提示选择要标注的对象，然后点击尺寸线的放置位置即可。

文字

1. 设置文字样式：
   • 在功能区“常用”选项卡 -> “注释”面板 -> 点击“文字样式”图标。
   • 设置一个字体（如 gbcbig.shx，这是国标字体，支持中文）和高度。
2. 添加多行文字：
   • 命令：MTEXT (快捷键 T)。
   • 操作：输入 T 回车，在绘图区域拖出一个矩形框，然后在弹出的文字编辑器中输入文字，可以设置字体、大小、颜色等。

第七部分：打印与输出

1. 模型空间与图纸空间：
   • 模型空间：你绘图的地方，是1:1的真实世界。
   • 布局/图纸空间：用于排版和打印的地方，在绘图区下方有“模型”和“布局1”、“布局2”等选项卡，新手建议直接在“布局”里打印。
2. 在布局中打印：
   1. 点击“布局1”选项卡。
   2. 通常布局里会有一个默认的视口（一个虚线框），双击视口内部，进入视口，然后用缩放 命令 (Z -> E) 调整图形在视口中的显示比例。
   3. 双击视口外部,回到布局环境。
   4. 在命令行输入 PLOT (快捷键 Ctrl+P)，打开“打印”对话框。
   5. 选择打印机、图纸尺寸、打印区域（通常是“布局”）、打印比例（1:1）等。
   6. 点击“预览”，确认无误后，点击“确定”打印。

给新手的建议

1. 勤用命令行：不要只依赖鼠标，学会输入常用命令的快捷键（L, C, O, M, E, TR, EX 等），效率会大大提升。
2. 善用对象捕捉：这是精确绘图的生命线，务必确保它总是开启的，并设置好常用的捕捉点（端点、中点、圆心等）。

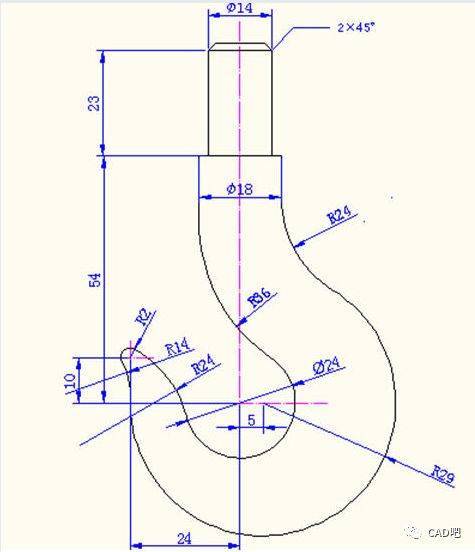

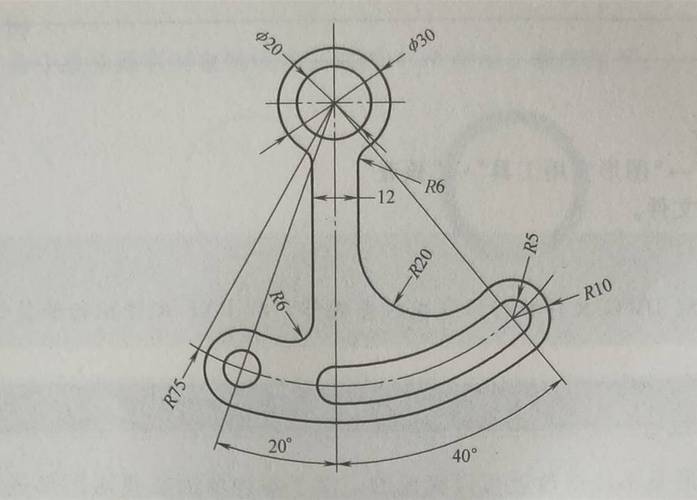

3. 先模仿，再创作：找一些简单的图纸，尝试把它画出来，这是最好的练习方式。
4. 保存！保存！保存！ 养成随手按 Ctrl+S 的好习惯，避免意外断电导致工作丢失。
5. 不要怕出错：大胆尝试，用 UNDO (快捷键 U) 或 REDO (快捷键 Ctrl+Y) 可以轻松撤销和重做操作。

这份教程涵盖了 AutoCAD 2025 最基础、最核心的知识点，跟着步骤多练习几次，你就能轻松上手了，祝你学习愉快！
