CATIA V5-6 R2025 安装详细教程

在开始安装之前，请务必仔细阅读本教程，并做好准备工作,错误的安装顺序或环境配置是导致安装失败的最主要原因。

第一步：准备工作 (至关重要)

硬件与软件环境要求

• 操作系统: Windows 7 (SP1, 64-bit), Windows 8.1 (64-bit), Windows 10 (64-bit)。强烈推荐使用 Windows 10 专业版。
• 处理器: Intel Xeon / Core i7 或更高性能的 64 位处理器。
• 内存: 至少 16 GB RAM，推荐 32 GB 或更高，CATIA 非常消耗内存，8GB 会非常卡顿。
• 硬盘空间:
  • 安装程序本身: 约 15 GB。
  • 安装完成后: 至少 50 GB 的可用空间（用于程序和后续的模型文件）。
  • 强烈建议使用固态硬盘,可以极大提升软件运行和加载速度。
• 显卡: 专业图形显卡 是最佳选择，如 NVIDIA Quadro 系列 或 AMD FirePro/ Radeon Pro 系列，它们经过 CAD/CAM 软件优化，稳定性好，消费级显卡（如 GeForce, Radeon RX）也可以使用,但可能在复杂模型渲染或特定模块中遇到兼容性问题或性能瓶颈。
• 网络: 需要稳定的网络连接,用于许可证激活。

获取安装文件

CATIA 2025 的安装文件包含以下几个关键部分：

1. 安装程序: 名为 StartCD.exe 或类似名称的文件,是安装的入口。
2. 程序包: 包含各个模块（如零件设计、曲面设计、装配等）的安装数据，通常是 .EXE 或 .MSI 格式的文件。
3. 许可证文件: .txt 或 .dat 格式的文件，用于激活软件。这是安装成功的关键！
4. 破解文件 (可选): 如果使用的是非官方版本，可能需要破解文件来绕过许可证验证或处理其他限制。使用破解文件存在安全风险，请确保来源可靠。

关键准备工作

1. 关闭杀毒软件和防火墙:

   • 安装大型软件时，杀毒软件可能会误将安装过程中的文件修改或写入操作视为病毒,导致安装失败或文件损坏。
   • 请暂时完全退出或禁用所有杀毒软件和 Windows Defender。
   • 安装完成并重启电脑后,再重新开启。

2. 以管理员身份运行:

   • 为了确保安装程序有足够的权限写入系统目录，所有安装步骤都必须右键点击安装程序，选择“以管理员身份运行”。

3. 右键禁用 UAC (可选，但推荐):


   （图片来源网络，侵删）
   • 用户账户控制 可能会在安装过程中频繁弹出确认窗口,打断安装流程。
   • 方法: 在 Windows 搜索栏中输入 UAC，打开“更改用户账户控制设置”，将滑块拖到“从不通知”，然后确定。安装完成后记得恢复设置。

第二步：安装过程

假设你已经将所有安装文件和许可证文件解压到了一个文件夹中，D:\CATIA_R2025。

运行安装程序

1. 进入 D:\CATIA_R2025 文件夹。
2. 找到名为 StartCD.exe 或 setup.exe 的文件。
3. 右键点击该文件，选择 “以管理员身份运行”。

进入安装向导

• 稍等片刻，会弹出 CATIA 安装的欢迎界面。
• 点击 “Next” 继续。

接受许可协议

• 在 "License Agreement" 界面，勾选 "I accept the terms of the license agreement"。
• 点击 “Next” 继续。

选择安装类型

• Typical (典型安装): 默认安装最常用的模块，对于新手或普通用户,这是一个安全的选择。
• Custom (自定义安装): 推荐高级用户选择，你可以自由选择需要安装的模块、语言（如简体中文、英语）和安装路径。
• Full (完整安装): 安装所有可用的模块,会占用大量磁盘空间。
• 建议: 选择 “Custom”，然后点击 “Next”。

自定义安装选项

这是最关键的一步,请仔细设置。

1. 选择要安装的模块:

   • 在左侧列表中展开 "Product",你会看到所有可用的模块。
   • 默认只选中了几个核心模块，你可以根据需要勾选其他模块，如 Generative Shape Design (创成式曲面设计), Assembly Design (装配设计), Drafting (工程图) 等。
   • 注意: 不要勾选你不需要的模块,这会浪费安装时间和磁盘空间。

2. 选择安装语言:


   （图片来源网络，侵删）
   • 展开 "Languages"，勾选你需要的语言。建议至少勾选 Simplified Chinese 和 English。

3. 设置安装路径:

   • 默认路径通常是 C:\Program Files\Dassault Systemes。
   • 强烈建议不要安装在 C 盘，特别是如果 C 盘空间不大。
   • 点击 "Browse..."，将其修改到你指定的路径，D:\Dassault Systemes。

4. 指定许可证服务器:

   • 展开 "License Server"。
   • 选择 "Use a license server on the network"。
   • 在 "Server Name" 栏中，输入你的许可证服务器地址，这可能是：
     • 你公司内部局域网中的一台电脑的 IP 地址或主机名。
     • 如果是本地单机安装破解版，这里可能需要填写一个特定的名称（如 localhost）或留空，具体取决于破解文件的要求。请参考你获取的破解文件说明。
   • 勾选 "Start the license server at power on" 是一个好习惯,可以确保开机后许可证服务自动运行。

5. 配置文件位置:

   • 默认即可，它通常指向 C:\Users\你的用户名\AppData\Local\Dassault Systemes。

设置完成后，界面应如下图所示（具体模块可能因版本而异）。

• 点击 “Next” 继续。

开始安装

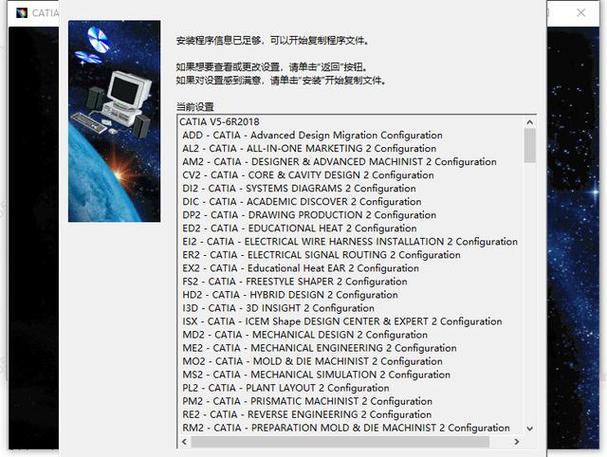

• 系统会显示一个安装摘要，确认无误后，点击 “Install” 开始安装。
• 安装过程会持续较长时间（15-40分钟不等，取决于你的电脑性能和选择的模块数量），请耐心等待,不要关闭电脑或中断安装。

完成安装

• 当看到 "Installation was successful" 的提示时,说明程序已成功安装到你的电脑上。
• 不要立即点击 “Finish”,先进入下一步。

第三步：配置与破解 (关键步骤)

复制许可证文件

• 找到你之前准备的许可证文件（通常是 .txt 或 .dat 文件）。
• 将其复制到 CATIA 的许可证服务器目录下，这个目录通常是：

  C:\ProgramData\Dassault Systemes\B1\license

  • ProgramData 是一个隐藏文件夹，你需要在文件资源管理器的地址栏中直接输入 C:\ProgramData 并按回车才能进入。
• 将许可证文件粘贴进去，并确保其名称与安装时指定的服务器名称一致（myserver.dat）。

应用破解文件 (如果需要)

• 如果你的安装包包含破解文件，请仔细阅读其中的 ReadMe.txt 或 安装说明.txt 文件。
• 通常步骤是：
  1. 找到 CATIA 的安装目录，D:\Dassault Systemes\B1\win_b64\code\bin。
  2. 将破解文件（如 CAT.exe）复制并替换掉原目录下的同名文件。
  3. 注意: 这个操作可能需要关闭所有杀毒软件,并且以管理员权限进行。

启动许可证服务器

• 如果许可证服务没有自动启动,你需要手动启动它。
• 进入许可证目录：C:\ProgramData\Dassault Systemes\B1\license。
• 找到 DSLS.exe 或类似名称的可执行文件。
• 右键点击，选择“以管理员身份运行”。
• 会弹出一个黑色的命令行窗口，显示 Server Start Successful 或类似信息。这个窗口不要关闭，保持它运行在后台，如果关闭，CATIA 将无法启动。

第四步：启动与验证

1. 完成安装: 现在可以回到安装程序的窗口，点击 “Finish”。
2. 启动 CATIA: 从桌面或开始菜单启动 CATIA V5-6 R2025。
3. 验证激活:
   • 首次启动时，CATIA 会连接到许可证服务器。
   • 如果一切正常，它会成功加载，并进入 CATIA 界面。
   • 在 CATIA 界面顶部，通常会显示你的许可证信息，CATIA P1 for Student 或 CATIA P3 for XXX 等,这表示激活成功。
   • 你也可以通过 帮助 -> 关于 来查看许可证状态。

第五步：常见问题与解决方法

1. 问题: 安装过程中提示“缺少 .NET Framework”或“缺少 Visual C++ Redistributable”。

   • 解决: 根据提示，手动下载并安装对应版本的 .NET Framework 和 Visual C++ Redistributable (x64),可以在微软官网搜索下载。

2. 问题: 安装到一半失败,提示错误代码或文件被占用。

   • 解决:
     • 100% 确保已关闭所有杀毒软件和防火墙。
     • 以管理员身份运行所有安装程序。
     • 清理临时文件,重启电脑后重新安装。
     • 检查安装路径是否有中文或特殊字符,尽量使用纯英文路径。

3. 问题: CATIA 启动时提示“无法连接到许可证服务器”或“License not found”。

   • 解决:
     • 检查许可证服务器 DSLS.exe 是否正在运行（那个黑色的命令行窗口）。
     • 检查许可证文件是否在正确的目录下,且名称是否正确。
     • 如果是网络服务器，检查你的电脑是否能 ping 通服务器地址。
     • 检查防火墙是否阻止了 CATIA 和许可证服务器的网络通信。

4. 问题: CATIA 界面显示为英文,需要切换到中文。

   • 解决: 在 CATIA 界面顶部菜单栏，选择 工具 -> 选项。
   • 在弹出的选项窗口中，左侧导航栏选择 常规 -> 常规。
   • 在右侧的 用户界面语言 下拉菜单中，选择 简体中文，然后点击确定，重启 CATIA 即可生效。

5. 问题: 模型操作卡顿、反应慢。

   • 解决:
     • 增加内存,这是最有效的办法。
     • 使用 专业显卡 并确保已安装最新的稳定版驱动程序。
     • 在 工具 -> 选项 中,关闭一些不必要的实时渲染或高亮显示功能。
     • 定期清理电脑,保持系统流畅。

希望这份详细的教程能帮助你顺利完成 CATIA 2025 的安装！祝你使用愉快！
