AutoCAD 2025 新手入门完全教程

第一部分：准备工作与界面初识

在开始绘图之前,我们需要先了解软件的基本环境和界面布局。

启动 AutoCAD 2025

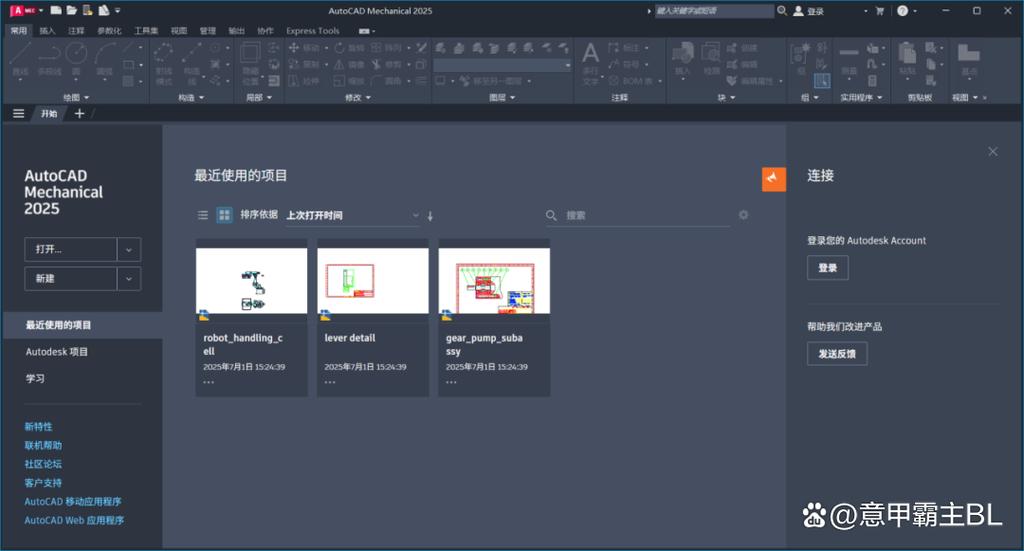

双击桌面上的 AutoCAD 2025 图标，启动程序，启动后，你会看到一个“启动”对话框，这是 AutoCAD 2025 的一个特色。

• 选择样板：你可以选择一个预设的样板文件，如 acad.dwt（英制）或 acadiso.dwt（公制），对于初学者，建议选择 “acadiso.dwt”，因为它使用毫米、米等公制单位，更符合国内习惯。
• 从草图开始：你也可以选择“从草图开始”，然后选择单位。
• 打开图形：打开一个已经存在的 DWG 文件。

选择“acadiso.dwt”，然后点击“确定”，进入绘图界面。

认识 AutoCAD 2025 的工作界面

AutoCAD 2025 的界面主要由以下几个部分组成：

• 应用程序菜单：位于左上角，是一个大的“A”图标，点击它可以打开一个文件菜单，用于新建、打开、保存、打印和发布文件等。
• 快速访问工具栏：位于应用程序菜单上方，默认包含“新建”、“打开”、“保存”、“打印”等常用命令，你可以根据需要自定义它。
• 功能区：位于界面顶部，是 AutoCAD 2025 的核心操作区，它按功能选项卡（如“常用”、“插入”、“注释”等）和面板（如“绘图”、“修改”、“图层”等）组织了所有命令，这是你绘图时最常使用的区域。
• 绘图区域：屏幕中间的空白区域，是你绘制和显示图形的地方。
• 命令行：位于绘图区域下方，是 AutoCAD 与你交互的重要窗口，你可以在这里输入命令，查看命令提示和反馈。初学者一定要养成看命令行的习惯！
• 状态栏：位于最底部，显示当前光标的坐标、绘图辅助工具（如栅格、正交、对象捕捉等）的开关状态，以及视图控制工具。
• 工具选项板：默认位于右侧，提供了一些常用的图块、图案填充等，可以快速调用。

第二部分：基础操作与绘图环境设置

文件管理

• 新建：点击“快速访问工具栏”的“新建”图标，或按 Ctrl + N。
• 打开：点击“打开”图标，或按 Ctrl + O。
• 保存：点击“保存”图标，或按 Ctrl + S，首次保存时会提示你输入文件名并选择保存位置。强烈建议每隔一段时间就保存一次！
• 另存为：点击“应用程序菜单” -> “另存为”，或按 Ctrl + Shift + S。

设置绘图单位

确保你的图形使用正确的单位至关重要。

• 在命令行输入 UNITS (或 UN)，然后按回车。
• 在弹出的“图形单位”对话框中：
  • 长度：选择“类型”为“小数”，“精度”为“0.00”。
  • 角度：选择“类型”为“十进制度数”，“精度”为“0.0”。
  • 插入比例：选择“用于缩放插入内容的单位”为“毫米”。
• 点击“确定”。

设置图层

图层是 AutoCAD 的核心概念，它相当于透明的叠加图纸，你可以把不同类型的对象（如轴线、墙体、家具、文字）放在不同的图层上，以便于管理和修改。

• 在“常用”选项卡中，找到“图层”面板，点击“图层特性”按钮。
• 在“图层特性管理器”中，点击“新建图层”按钮。
• 给新图层命名,轴线”、“墙体”。
• 可以设置每个图层的颜色（方便区分）、线型（如轴线用虚线）、线宽（如墙体用粗线）。
• 绘图前，务必先在“图层”面板中选择当前要操作的图层。

第三部分：核心绘图命令

这是教程的核心部分,我们将学习如何绘制基本图形，所有命令都可以在“常用”选项卡的“绘图”面板中找到，也可以直接在命令行输入命令（通常为英文单词的前1-3个字母）。

直线

绘制直线是最基本的操作。

• 命令：LINE (或 L)
• 操作：
  1. 在命令行输入 L，按回车。
  2. 命令行提示：“指定第一点：”，用鼠标在绘图区点击一点作为起点。
  3. 命令行提示：“指定下一点或 [放弃(U)]：”，移动鼠标，点击第二个点。
  4. 继续点击,可以绘制连续的线段。
  5. 按回车键或按 Esc 键，结束命令。

圆

绘制圆形。

• 命令：CIRCLE (或 C)
• 操作：
  1. 输入 C，按回车。
  2. 命令行提示：“指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]：”，点击鼠标确定圆心。
  3. 命令行提示：“指定圆的半径或 [直径(D)] <当前值>：”，移动鼠标或输入半径值（如 50），按回车。

矩形

绘制矩形。

• 命令：RECTANG (或 REC)
• 操作：
  1. 输入 REC，按回车。
  2. 命令行提示：“指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：”，点击鼠标确定第一个角点。
  3. 命令行提示：“指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]：”，移动鼠标或输入对角点的坐标（如 @100,50，表示相对于上一个点的偏移），按回车。

正多边形

绘制正三角形、正方形、正五边形等。

• 命令：POLYGON (或 POL)
• 操作：
  1. 输入 POL，按回车。
  2. 命令行提示：“输入侧面数 <4>：”，输入边数（如 6），按回车。
  3. 命令行提示：“指定正多边形的中心点或 [边(E)]：”，点击鼠标确定中心点。
  4. 命令行提示：“输入选项 [内接于圆(I)/外切于圆(C)] <I>：”，按回车选择默认的“内接于圆”。
  5. 命令行提示：“指定圆的半径：”，移动鼠标或输入半径值，按回车。

对象捕捉

这是一个极其重要的辅助工具,能让你精确地捕捉到对象的特殊点，如端点、中点、圆心、交点等。

• 开启/关闭：点击状态栏上的“对象捕捉”按钮，使其高亮显示（开启）。
• 设置捕捉点：右键点击“对象捕捉”按钮，选择“设置”，在弹出的对话框中勾选你需要的捕捉点，如“端点”、“中点”、“圆心”等。

练习：绘制一个矩形，然后从矩形的一个角点到另一个角点的中点画一条直线，打开“对象捕捉”，在画线时，将光标移动到中点附近，AutoCAD 会自动高亮显示并捕捉该点。

第四部分：图形修改与编辑

绘制好图形后,通常需要对其进行修改，这些命令主要在“常用”选项卡的“修改”面板中。

删除

删除不需要的对象。

• 命令：ERASE (或 E)
• 操作：
  1. 输入 E，按回车。
  2. 用鼠标选择要删除的对象（可以逐个点击，或框选）。
  3. 选择完毕后,按回车键，对象被删除。

移动

移动对象的位置。

• 命令：MOVE (或 M)
• 操作：
  1. 输入 M，按回车。
  2. 选择要移动的对象,按回车。
  3. 命令行提示：“指定基点或 [位移(D)] <位移>：”，点击对象上的一点作为基准点。
  4. 命令行提示：“指定第二个点或 <使用第一个点作为位移>：”，移动鼠标到目标位置，点击。

复制

复制对象。

• 命令：COPY (或 CO)
• 操作：
  1. 输入 CO，按回车。
  2. 选择要复制的对象,按回车。
  3. 指定基点。
  4. 指定目标点,可以多次复制，按回车结束。

修剪

剪切掉对象的一部分。

• 命令：TRIM (或 TR)
• 操作：
  1. 输入 TR，按回车。
  2. 命令行提示：“选择剪切边... 选择对象或 <全部选择>：”，选择作为“剪刀”的对象，按回车。
  3. 命令行提示：“选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：”，点击要被剪掉的部分。

偏移

创建与原对象平行的新对象。

• 命令：OFFSET (或 O)
• 操作：
  1. 输入 O，按回车。
  2. 命令行提示：“指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>：”，输入偏移的距离（如 10），按回车。
  3. 选择要偏移的对象。
  4. 在要偏移的一侧点击鼠标。

第五部分：视图控制

在绘制复杂图形时,你需要灵活地控制视图。

• 缩放：
  • 命令：ZOOM (或 Z)
  • 常用操作：输入 Z，按回车，再输入 E (Extents)，按回车，可以最大化显示所有对象，这是最常用的缩放命令。
• 平移：
  • 命令：PAN (或 P)
  • 操作：输入 P，按回车，鼠标会变成一只小手，按住左键拖动即可移动视图。
• 实时缩放/平移：
  • 使用鼠标滚轮：向上滚动放大，向下滚动缩小，按住滚轮不放，可以平移视图，这是最直观快捷的方式。

第六部分：标注尺寸

尺寸标注是工程图的重要组成部分。

设置标注样式

• 命令：DIMSTYLE (或 D)
• 操作：
  1. 输入 D，按回车。
  2. 在“标注样式管理器”中，点击“新建”，创建一个新的标注样式，我的标注”。
  3. 在“新建标注样式”对话框中，你可以设置：
     • 线：设置尺寸线和尺寸界线的颜色、线型等。
     • 符号和箭头：设置箭头的样式。
     • 文字：设置文字的高度、样式等。
     • 主单位：设置单位格式、精度、比例因子等。
  4. 设置完成后,点击“确定”，并将新样式置为当前。

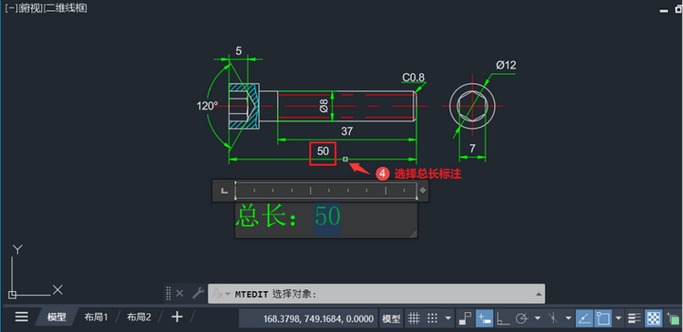

标注命令

• 线性标注：标注水平和垂直方向的尺寸。
  • 命令：DIMLINEAR (或 DLI)
  • 操作：输入 DLI，按回车，依次点击要标注的两个端点，然后点击尺寸线的位置。
• 对齐标注：标注倾斜方向的尺寸。
  • 命令：DIMALIGNED (或 DAL)
  • 操作：与线性标注类似，但它会自动与两点连线对齐。

第七部分：打印与输出

绘图完成后,需要将其打印到图纸上或输出为其他格式。

1. 命令：PLOT (或 Ctrl + P)
2. 在“打印”对话框中：
   • 打印机/绘图仪：选择你的打印机或输出为PDF。
   • 图纸尺寸：选择你要使用的纸张大小，如“A3”。
   • 打印区域：通常选择“窗口”，然后回到绘图区框选你要打印的图形范围。
   • 打印比例：对于工程图，通常选择“布满图纸”或选择“1:1”等固定比例。
   • 打印样式表：可以设置打印时线条的颜色和粗细。
3. 点击“确定”即可开始打印。

总结与进阶建议

恭喜你！通过以上七个部分的学习，你已经掌握了 AutoCAD 2025 的基本操作，可以开始绘制简单的二维图形了。

给新手的几点建议：

1. 勤加练习：理论知识必须通过实践来巩固，尝试模仿一些简单的图形进行绘制。
2. 善用命令行：记住常用命令的快捷键，直接输入命令比点击图标快得多。
3. 利用帮助：遇到不懂的命令，按 F1 键可以打开 AutoCAD 的帮助文档。
4. 学习快捷键：掌握 Ctrl+C (复制), Ctrl+V (粘贴), Ctrl+X (剪切), Ctrl+S (保存) 等通用快捷键。
5. 循序渐进：不要急于求成，先掌握好二维绘图，再学习三维建模、块、属性等高级功能。

AutoCAD 2025 虽然版本较老，但其核心操作逻辑与新版 AutoCAD 基本一致，打好这个基础，将来学习更新版本的软件会非常轻松，祝你学习愉快！
