AutoCAD 建筑设计全攻略：从入门到精通
本教程将分为六个主要部分，跟随这个路径学习,你将能独立完成一套简单的建筑施工图。

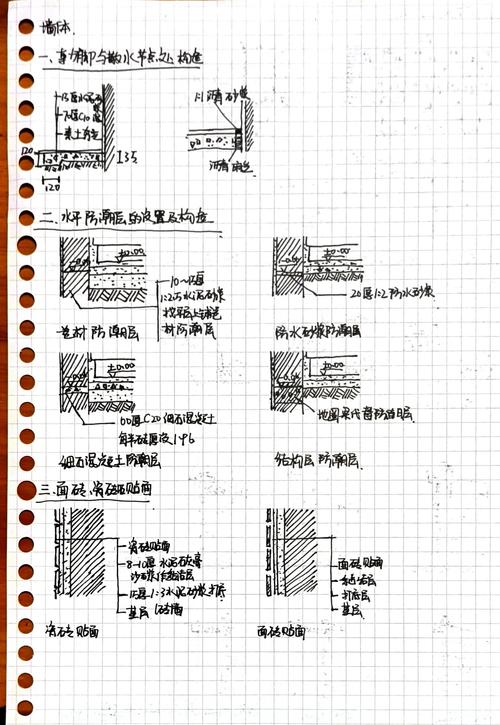

（图片来源网络，侵删）
- 第一部分：基础入门 - 熟悉界面与核心概念
- 第二部分：核心绘图命令 - 绘制建筑基本元素
- 第三部分：高级编辑与效率工具 - 精细化绘图
- 第四部分：建筑设计核心 - 图层、块与尺寸标注
- 第五部分：图纸输出与打印 - 让你的设计“落地”
- 第六部分：学习资源与进阶方向
第一部分：基础入门 - 熟悉界面与核心概念
在开始绘图前，必须先了解 AutoCAD 的“战场”。
1 认识 AutoCAD 工作界面
打开 AutoCAD,你会看到以下主要区域：
- 功能区: 位于顶部，是命令的主要入口，它包含多个选项卡（如“常用”、“插入”、“注释”等）,每个选项卡下又有不同的面板。
- 绘图区: 中间最大的空白区域,是你绘制和查看图形的地方。
- 命令行: 位于绘图区下方，是 AutoCAD 的“灵魂”，你可以在这里输入命令、查看提示和反馈。新手务必养成关注命令行的习惯！
- 状态栏: 位于最底部，显示当前光标的坐标、绘图辅助工具（如栅格、正交、对象捕捉）的开关状态。
- 工具选项板: 通常位于右侧，可以快速访问常用的图块、填充图案等。
2 核心概念
- 坐标系统: AutoCAD 使用笛卡尔坐标系。
- 绝对坐标: 输入
X,Y。100,50表示一个 X 坐标为 100，Y 坐标为 50 的点。 - 相对坐标: 输入
@X,Y，从上一个点(100,50)开始，输入@50,30会到达点(150,80),这是最常用的坐标输入方式。 - 极坐标: 输入
@距离<角度。@100<45表示从上一个点出发，沿 45 度方向移动 100 个单位。
- 绝对坐标: 输入
- 图形单位: 在绘图前，必须设定单位，建筑制图常用 毫米，可以在“格式” > “单位”中设置。
- 图形界限: 相当于你绘图的“图纸大小”，设置好界限，可以确保所有内容都在你的“图纸”范围内，使用
LIMITS命令设置，然后用ZOOM>全部命令使其全屏显示。
第二部分：核心绘图命令 - 绘制建筑基本元素
建筑图纸由基本的几何图形构成，掌握以下命令,你就能画出任何东西。
| 命令 | 中文名 | 功能 | 建筑应用示例 |
|---|---|---|---|
L |
直线 | 绘制直线段 | 画墙线、轴线、门窗洞口 |
PL |
多段线 | 绘制可以设置宽度的连续线段 | 画粗实线墙、地坪线 |
C |
圆 | 绘制圆形 | 画柱子、详图中的钢筋 |
REC |
矩形 | 绘制矩形 | 画门窗、房间、家具轮廓 |
A |
圆弧 | 绘制圆弧 | 画弧形墙、楼梯 |
POL |
多边形 | 绘制正多边形 | 画八角窗、特殊柱子 |
H |
填充 | 用图案填充封闭区域 | 填充墙体剖面、混凝土、地面材质 |
练习： 尝试用 L 命令画一个房子的简单轮廓，用 REC 命令画一扇门。
（图片来源网络，侵删）
第三部分：高级编辑与效率工具 - 精细化绘图
光会画线是不够的,编辑和修改是设计的核心。
1 核心编辑命令
| 命令 | 中文名 | 功能 | 建筑应用示例 |
|---|---|---|---|
O |
偏移 | 创建与选定对象平行的新对象 | 非常重要！ 生成双线墙体、梁、窗台线 |
TR |
修剪 | 修剪对象以与其他对象的边界相交 | 非常重要！ 开门窗洞口、切割线条 |
EX |
延伸 | 将对象延伸到另一对象 | 延伸墙线到轴线、连接不完整的线 |
M |
移动 | 在指定方向上按指定距离移动对象 | 移动门窗、家具到正确位置 |
RO |
旋转 | 围绕基点旋转对象 | 调整门窗方向、旋转家具 |
SC |
缩放 | 在 X、Y 和 Z 方向上按比例放大或缩小对象 | 调整家具尺寸、详图比例 |
X |
分解 | 将复合对象分解为其部件元素 | 将块分解、将多段线分解为独立线条 |
经典工作流示例：画一堵墙
- 用
L命令画一条代表墙中线或轴线的线。 - 用
O(偏移) 命令，将线向两侧各偏移 120mm（假设墙厚 240mm）。 - 用
TR(修剪) 命令，将多余的部分剪掉,形成墙角。 - 用
PL(多段线) 命令，沿着内外两条线画一个闭合的矩形,并设置宽度为墙厚。
2 辅助绘图工具
- 对象捕捉: 必须开启！ 它能让你精确地捕捉到端点、中点、交点、圆心等,在状态栏右下角可以设置。
- 正交模式: 强制光标水平或垂直移动,画水平和垂直线时非常有用。
- 极轴追踪: 按设定角度（如 90, 45, 30 度）追踪路径。
- 动态输入: 在光标附近显示命令提示和输入框,可以不用看命令行进行操作。
第四部分：建筑设计核心 - 图层、块与尺寸标注
这是从“会画”到“会设计”的关键一步。
1 图层 - 管理图形的“文件夹”
图层就像透明的叠加胶片，你可以把不同类型的元素放在不同的图层上,以便于管理和控制。
（图片来源网络，侵删）
- 为什么用图层？
- 分类管理： 墙体、门窗、家具、尺寸、文字等各归其类。
- 控制显示： 可以随时开关、冻结某个图层,比如只看墙体结构。
- 控制打印： 可以设定不同图层的线宽和颜色,满足出图要求。
- 如何使用？
- 在“图层”面板或“图层特性管理器”中创建新图层。
- 命名规范： 建议使用有意义的名称，如
墙体-240、门窗、轴线、标注。 - 设置特性： 为每个图层设置颜色、线型、线宽。建筑制图线宽至关重要！
- 粗线： 主要轮廓线（如墙、剖切线）。
- 中线： 次要轮廓线（如门窗、家具）。
- 细线： 尺寸线、文字、填充线、轴线。
练习： 创建 墙体、门窗、轴线、标注 四个图层,并将它们设置为不同颜色。
2 块 - 提高效率的“利器”
块是一个或多个对象的组合,它被定义成一个单一的对象。
- 为什么用块？
- 提高效率： 画好一个门或一个马桶，定义为块，以后可以随时插入使用,无需重复绘制。
- 节省空间： 块在文件中只存储一次，即使插入多次，也只增加少量数据,能有效减小文件体积。
- 便于修改： 修改块的定义后,所有插入的该块都会自动更新。
- 如何使用？
- 创建块： 先画好图形（如一个平开门），然后使用
B(BLOCK) 命令，选择对象，指定一个基点（通常是门的插入门洞的点），输入块名，点击“确定”。 - 插入块： 使用
I(INSERT) 命令，选择要插入的块,在图上指定位置插入。
- 创建块： 先画好图形（如一个平开门），然后使用
练习： 画一个 900x2400 的平开门，并将其创建为名为 M-900 的块。
3 尺寸标注 - 让图形“说话”
尺寸标注是施工图的“语言”,没有尺寸的图纸毫无意义。
- 标注样式: 在“格式” > “标注样式”中设置，建筑标注需要设置：
- 线： 尺寸线和延伸线的颜色、线宽。
- 符号和箭头： 箭头样式（通常用建筑标记）。
- 文字： 文字样式、高度、颜色。
- 主单位： 单位格式（小数）、精度（0）、比例因子（如果按 1:100 绘图，比例因子设为 100）。
- 常用标注命令：
DLI(线性标注)：标注水平和垂直尺寸。DRA(半径标注)：标注圆或圆弧的半径。DDI(直径标注)：标注圆或圆弧的直径。
第五部分：图纸输出与打印 - 让你的设计“落地”
画好的图纸最终需要打印出来或导出为 PDF。
1 模型空间与图纸空间
- 模型空间: 你进行 1:1 绘图的地方,是设计的主要工作区。
- 图纸空间: 用于安排和打印你的图纸，你可以在图纸空间创建多个“视口”,每个视口可以显示模型空间的不同部分或不同比例。
标准出图流程（在图纸空间）：
- 点击绘图区下方的 “布局” 选项卡（通常有“布局1”和“布局2”）。
- 删除默认的视口。
- 使用
VIEWPORT(视口) 命令,创建一个新的矩形视口。 - 在视口内部双击，进入模型空间视图，你可以用
ZOOM>1/100XP(或其他比例) 来设置该视口的显示比例。 - 在视口外部双击,回到图纸空间。
- 在图纸空间绘制图框、标题栏,并进行尺寸标注和文字书写。
- 使用
PLOT(打印) 命令，设置打印机、纸张尺寸、打印范围（显示）、打印样式（.ctb 文件，用于控制不同图层的线宽和颜色）,然后预览并打印。
第六部分：学习资源与进阶方向
1 推荐学习资源
- 官方资源：
- Autodesk Knowledge Network: 官方最权威的帮助文档和教程。
- AutoCAD 产品页面: 官网提供的入门视频和资源。
- 视频教程平台：
- Bilibili (B站): 搜索“AutoCAD 建筑设计入门”，有大量免费且优质的中文教程,非常适合新手。
- YouTube: 搜索 "AutoCAD for Architecture",可以找到很多国际顶尖的教程频道。
- 书籍：
《AutoCAD 建筑设计从入门到精通》等系列书籍，内容系统,适合系统学习。
- 练习网站：
- CAD Forum: 提供各种技巧和问题解答。
- 练习图纸： 网上找一些简单的建筑施工图（如别墅、小户型），尝试照着画一遍,这是提升最快的方法。
2 进阶方向
当你掌握了基础后,可以探索以下领域：
- 三维建模: 使用
EXTRUDE(拉伸),REVOLVE(旋转),LOFT(放样) 等命令创建建筑三维模型。 - 参数化设计: 使用
几何约束和尺寸约束来创建可以智能修改的图形。 - AutoCAD Architecture (ACA): 这是 AutoCAD 的一个专业建筑插件，内置了墙体、门窗、楼梯等智能建筑构件，效率远高于普通 AutoCAD。
- 与其他软件协同: 学习如何将 AutoCAD 图纸导入 Revit、SketchUp 等软件进行深化设计或渲染。
总结与建议
学习 AutoCAD 建筑设计，没有捷径，唯有 多练、多思考、多总结。
- 动手实践： 不要只看不练，跟着教程一步步操作,然后尝试自己画一些简单的户型图。
- 建立规范： 从一开始就养成良好的图层、命名和绘图习惯,这会让你在未来的工作中受益无穷。
- 善用命令行： 命令行比鼠标点击快得多,尝试记忆常用命令的快捷键。
- 学会查找： 遇到问题，先自己思考,然后利用搜索引擎和官方文档寻找答案。
祝你学习顺利,早日成为一名出色的建筑设计师！
