Pro/E 5.0 工程图制作全攻略

第一部分：基础准备与核心概念

在开始绘图之前,理解几个核心概念至关重要。

什么是工程图？ 工程图是工程师的语言，它根据三维模型，使用标准化的视图、尺寸、注释和技术要求，精确地描述一个零件或组件的形状、大小、材料和制造工艺，它指导着生产、检验和装配。

Pro/E 工程图的两大核心：

• 三维模型: 这是工程图的“源头”，所有的视图、尺寸都直接关联于此，修改模型，工程图会自动更新,这是参数化设计的核心优势。
• 工程图文件: 一个独立的 .drw 文件，它包含了视图、尺寸、注释等 2D 元素，它本身不存储模型信息，而是通过“链接”来引用模型。

核心工作流程： 创建/打开三维模型 -> 新建工程图文件 -> 创建基本视图（如主视图） -> 添加其他视图（如俯视图、左视图、轴测图） -> 标注尺寸 -> 添加注释和技术要求 -> 检查与出图

第二部分：创建工程图的基本步骤

步骤 1：新建工程图文件

1. 启动 Pro/E 5.0。


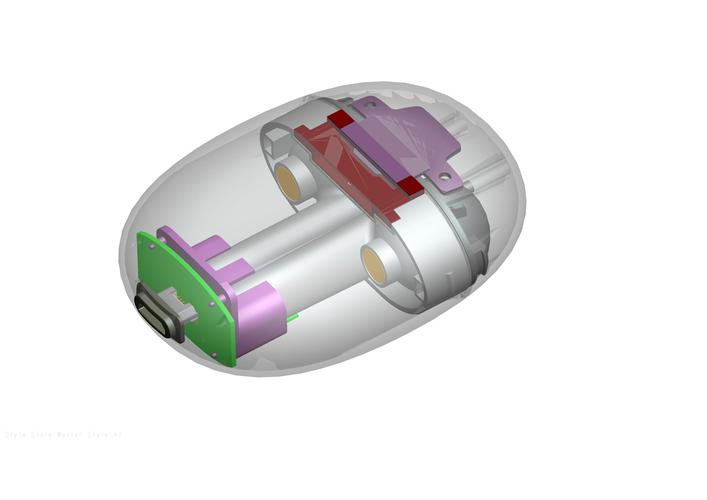

   （图片来源网络，侵删）

2. 点击菜单栏的 文件 -> 新建。

3. 在弹出的“新建”对话框中：

   • 类型：选择 绘图。
   • 名称：输入你的工程图文件名（cover.drw）。
   • 取消勾选 使用缺省模板。
   • 点击 确定。

4. 在弹出的“新制图”对话框中：

   • 默认模型：系统会自动选择当前打开的零件或组件，如果不是，请点击 浏览 选择你的三维模型文件。
   • 指定模板：
     • 空：选择此选项,可以完全自定义图纸大小和方向。
     • 格式为空：选择一个 .frm 格式的文件作为模板,它包含图框和标题栏。
     • 模板：选择系统自带的模板，它会自动生成标准的三视图。对于初学者，建议先选择 空 进行练习。
   • 方向：
     • 纵向：A4, A3 等竖向图纸。
     • 横向：A4, A3 等横向图纸。
   • 标准大小：选择图纸尺寸，如 A4。
   • 设置完毕后，点击 确定。

步骤 2：创建第一个视图 - 主视图

1. 进入工程图界面后，系统会自动打开“绘图视图”对话框，并提示你“选取绘制视图的中心点”,在图纸上你希望放置主视图的位置点击一下。
2. 在“绘图视图”对话框中：
   • 视图类型：这是默认选项。
   • 模型视图名：选择你想要的主视图方向，通常选择 FRONT（前视图）、TOP（顶视图）或 RIGHT（右视图）中的一个，你可以通过 预览 看到效果。
   • 视图方向：如果找不到合适的,可以在这里自定义。
   • 点击 应用,主视图就创建成功了。

步骤 3：添加投影视图

1. 选中刚刚创建的主视图。
2. 点击菜单栏的 插入 -> 投影。
3. 系统会提示你“选取绘制视图的中心点”，移动鼠标，你会看到一个跟随鼠标的矩形框（代表投影视图）。
   • 将鼠标移动到主视图的上方点击，即可创建俯视图。
   • 将鼠标移动到主视图的下方点击，即可创建仰视图。
   • 将鼠标移动到主视图的右侧点击，即可创建左视图。
   • 将鼠标移动到主视图的左侧点击，即可创建右视图。

步骤 4：添加轴测图

1. 点击菜单栏的 插入 -> 绘图视图 -> 一般。
2. 在图纸上空白处点击,放置轴测图。
3. 在“绘图视图”对话框中：
   • 模型视图名：选择 DEFAULT 或 ISO 等轴测视图。
   • 视图显示：可以设置显示样式，如 消隐（隐藏线不显示）或 线框。
   • 点击 应用 和 关闭。

步骤 5：显示与隐藏线型

1. 双击任何一个视图（例如主视图），打开“绘图视图”对话框。
2. 选择 视图显示 选项卡。
3. 在“显示线型”下拉菜单中，你可以选择：
   • 线框：显示所有可见和不可见的线条。
   • 隐藏线：显示所有可见线条和不可见的隐藏线（通常用虚线表示）。
   • 消隐：只显示可见线条,不显示隐藏线。
   • 着色：以着色方式显示模型。
4. 点击 应用，查看效果，主、俯、左视图设置为 隐藏线，轴测图设置为 消隐 或 着色。

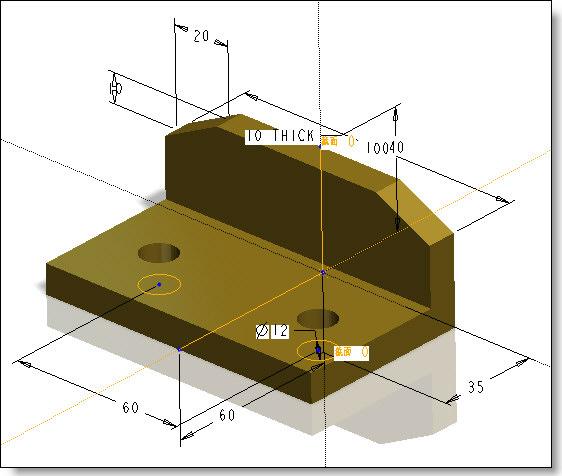

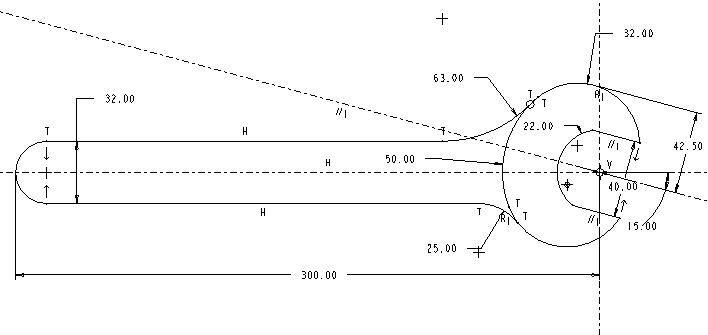

步骤 6：标注尺寸

这是工程图的核心，Pro/E 的尺寸是“智能”的,它们与模型关联。

1. 点击菜单栏的 注释 -> 显示模型注释。
2. 在弹出的“显示模型注释”对话框中，确保 尺寸 选项卡被选中。
3. 点击 添加项目 按钮（一个带加号的符号）。
4. 在模型上或工程图视图中，依次点击你想要标注的边、孔、曲面等元素,系统会自动生成尺寸。
5. 放置尺寸：
   • 尺寸会自动放置在默认位置，你可以选中尺寸,然后拖动到合适的位置。
   • 右键点击尺寸，可以 反向箭头、将项移动到视图 或 拭除（隐藏，但未删除）。
6. 整理尺寸：
   • 注释 -> 整理尺寸，这个工具可以自动对齐、整理尺寸,使其更整洁。

步骤 7：添加注释与公差

1. 添加文本注释：

   • 点击 注释 -> 注释。
   • 选择 输入 -> 水平 或 垂直 等类型。
   • 在图纸上点击一个位置，输入文字，如 技术要求：。
   • 点击 完成/返回。

2. 添加形位公差：

   • 点击 注释 -> 模型基准 或 形位公差。
   • 在“形位公差”对话框中，选择公差类型（如平行度 ）,输入公差值和基准符号。
   • 将其放置到需要控制的特征上。

步骤 8：创建剖视图

对于内部结构复杂的零件,剖视图是必不可少的。

1. 创建一个剖切面：
   • 在模型模块下，点击 基准 -> 平面，创建一个穿过零件的基准平面 DTM1,这个平面就是你的剖切面。
2. 在工程图中创建剖视图：
   • 创建一个视图（如左视图），双击它打开“绘图视图”对话框。
   • 选择 截面 选项卡。
   • 在 2D 截面 下，点击 号 -> 创建新...。
   • 输入截面名称（如 A），选择 平面，选择 单一，点击 完成。
   • 在模型树中选择你刚刚创建的基准平面 DTM1。
   • 回到“绘图视图”对话框，在“剖切区域”中选择 完全（全剖）或 一半（半剖）。
   • 点击 应用 和 关闭。

步骤 9：创建局部视图（放大图）

1. 点击 插入 -> 绘图视图 -> 详细。
2. 在需要放大的区域中心点击一下,然后围绕该区域绘制一条样条曲线作为边界。
3. 在图纸空白处点击,放置放大图。
4. 系统会自动创建一个带有详细注释的放大视图。

第三部分：高级技巧与最佳实践

1. 使用模板

   • 创建一个标准的 A4 图纸，绘制好图框、标题栏，并设置好默认的视图显示、字体、箭头样式等。
   • 将此文件另存为 .frm 格式（a4_landscape.frm）。
   • 以后新建工程图时，在“新制图”对话框中选择 格式为空，然后浏览并使用你自己的模板,可以大大提高效率。

2. 修改箭头和样式

   • 通过 文件 -> 属性 -> 绘图选项，可以修改大量的系统配置文件，如 drawing_text_height（文字高度）、leader_arrow_style（引线箭头样式）、crossec_arrow_style（剖切箭头样式）等,这是统一图纸风格的关键。

3. 参数化驱动标题栏

   • 栏中创建参数，如 零件名称、设计者、日期 等。
   • 在模型或组件中，通过 工具 -> 参数 定义这些参数。
   • 在工程图中，通过 注释 -> 参数化注释 将这些参数值显示在标题栏的相应位置，这样，当模型信息变更时,标题栏会自动更新。

4. 图层管理

   对于复杂的图纸，可以使用图层来管理不同类型的元素，将所有尺寸放在一层，将所有注释放在另一层,可以方便地控制它们的显示和隐藏。

5. 检查与出图

   • 在出图前，务必进行 检查 -> 模型 -> 再生,确保所有与模型关联的信息都是最新的。
   • 使用 文件 -> 打印 或 导出 -> PDF 功能,将你的工程图输出为通用格式进行分发或打印。

第四部分：常见问题与解决方法

• Q: 为什么我的尺寸显示不出来？

  • A: 检查是否在 显示模型注释 对话框中点击了 添加项目 并选择了模型元素，或者，检查模型本身是否在创建时就已经设置了“为再生而保留”的尺寸。

• Q: 修改了三维模型，工程图没反应怎么办？

  • A: 在工程图界面，按 Ctrl + R 刷新视图，或者右键点击模型树中的工程图文件，选择 再生。

• Q: 如何删除一个不需要的视图？

  • A: 选中该视图（单击它，边框会高亮），然后直接按 Delete 键，如果关联的尺寸或注释也跟着消失了，可能需要在 绘图选项 中设置 erase_unused_det_items 为 no。

• Q: 如何修改一个尺寸的数值？

  • A: 强烈不建议直接在工程图中修改尺寸数值！这会破坏模型与工程图的关联，导致“父子关系”错乱，后续更新会非常麻烦，正确的做法是回到三维模型中修改特征尺寸,然后回到工程图进行刷新。

Pro/E 5.0 的工程图功能强大且规范,掌握它的关键在于：

1. 牢记模型是源头：一切修改始于模型。
2. 熟练使用“绘图视图”对话框：这是创建和编辑视图的核心。
3. 多练习，多整理：尺寸和注释的布局美观性是衡量一张工程图好坏的重要标准。

希望这份教程能为你提供一个清晰的路线图,祝你学习顺利！
