SolidWorks 动画终极指南

SolidWorks 动画功能是基于其核心的 运动算例 环境，它允许你模拟和展示零部件的运动，而无需进行复杂的物理仿真，它非常适合制作产品展示动画、装配过程演示、运动原理说明等。

（图片来源网络，侵删）

本教程将分为以下几个部分：

准备工作：环境与核心概念
入门篇：制作你的第一个动画
进阶篇：关键技巧与高级功能
实战篇：一个完整的产品展示动画
输出与分享

第一部分：准备工作：环境与核心概念

在开始之前，我们需要了解 SolidWorks 动画的两个核心要素：

运动算例属性管理器

这是你创建和编辑动画的“控制中心”，当你进入运动算例环境后，右侧会自动出现这个面板,它主要包含三个部分：

MotionManager (动画管理器) 窗口：位于屏幕底部，以时间线的形式展示动画。
- 时间轴：水平轴,代表动画的时间。
- 键码：黑色的菱形或人形图标，标记了特定时间点下的状态（位置、旋转、外观等）。
键码属性：当选中一个键码时，这里会显示该键码的具体属性，如时间、插值方式等。
动画/基本运动/运动分析：顶部的下拉菜单，决定了动画的类型，我们主要使用动画。

两个核心概念

马达：驱动零部件运动的“动力源”，它不是真实的物理马达，而是一种运动定义。
- 旋转马达：使零部件绕某个轴旋转。
- 线性马达：使零部件沿某个直线方向移动。
- 路径配合：使零部件沿着草图路径或曲线运动。
配合：这是动画的“骨架”，在动画开始前，你必须使用配合（如重合、同轴、距离等）将零部件组装在一起，动画的本质，就是改变这些配合的“值”。

第二部分：入门篇：制作你的第一个动画

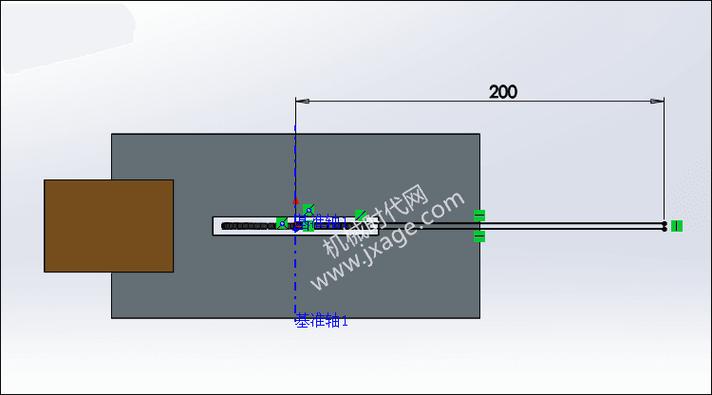

假设我们要制作一个简单的 “气缸推杆” 动画,让活塞来回运动。

（图片来源网络，侵删）

步骤 1：准备模型

打开一个已经装配好的“气缸推杆”装配体。
确保零部件之间已经用配合（如 同轴、重合）连接好。

步骤 2：进入运动算例环境

点击 SolidWorks 界面左下角的 “运动算例” 选项卡。
在顶部的下拉菜单中选择 “动画”。

步骤 3：添加马达

在右侧的 “动画 PropertyManager” 中，点击 “马达” 图标。
在弹出的窗口中：
- 马达类型：选择 “旋转马达”。
- 零部件/方向：
  - 在图形区域中,选择活塞杆的圆形端面。
  - 系统会自动识别出旋转轴,你可以手动选择或调整。
- 运动：
  - 速度：设置为 30 RPM (每分钟30转)。
  - 对于所有时间：勾选此项,表示马达在整个动画过程中都保持这个速度。
点击 “确定”。

步骤 4：设置动画时长

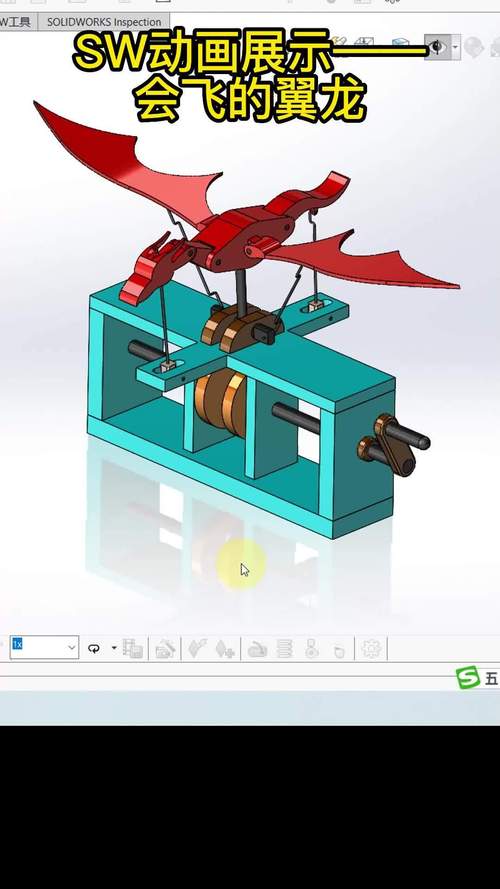

（图片来源网络，侵删）

在底部的 MotionManager 窗口中,你会看到一个代表马达的键码。
将时间轴上的 “键码结束时间” 拖动到 0s（5秒）的位置。

步骤 5：播放和预览

点击 MotionManager 窗口中的 “播放” 按钮（绿色三角形）。
你会看到活塞杆开始旋转,从而带动活塞在气缸内往复运动。

恭喜！ 你已经完成了你的第一个 SolidWorks 动画。

第三部分：进阶篇：关键技巧与高级功能

简单的马达动画是基础，但要让动画更专业、更可控,你需要掌握以下技巧。

技巧 1：通过修改配合值来创建动画

这种方法比使用马达更灵活,适用于精确控制位置。

应用场景：你想让一个门从0度旋转到90度，然后停顿,再关闭。
操作步骤：
1. 在装配体中，创建一个 “角度” 配合,将门固定在0度位置。
2. 进入运动算例环境。
3. 在时间轴 0s 的位置，右键点击代表这个角度配合的键码，选择 “键码属性”。
4. 在弹出的窗口中，将 “角度” 值修改为 90，然后点击确定，时间轴上会自动在 0s 处生成一个新的键码。
5. 拖动时间轴的滑块到 2s 的位置。
6. 再次右键点击 0s 处的角度键码，选择 “复制”。
7. 在时间轴 2s 的位置右键点击，选择 “粘贴”，这样，从 0s 到 2s，门会从0度转到90度，并在 2s 时保持90度。
8. 在时间轴 4s 的位置，将角度配合的值修改回 0,并生成键码。
9. 播放动画，你就会看到门打开、停顿、关闭的完整过程。

技巧 2：使用相机和视图

让动画更有“电影感”,关键在于视角的变化。

添加相机：
1. 在 动画 PropertyManager 中，点击 “相机” 图标。
2. 目标位置：选择你希望镜头对准的零部件点或面。
3. 相机位置：选择你希望相机所在的位置（一个零部件的点或面）。
4. 点击确定，MotionManager 中会出现一个相机键码。
设置相机路径：
1. 在时间轴 0s 处,选中相机键码。
2. 在图形区域中，拖动相机的“位置”和“目标”到你想要的初始视角。
3. 拖动时间轴到 3s,调整相机到另一个视角。
4. SolidWorks 会自动在 0s 和 3s 之间生成平滑的过渡动画。
使用“视图”键码：
- 这是最简单的视角切换方法，在时间轴的任意位置，手动旋转、缩放、平你的模型到你想要的视角。
- 在该时间点右键点击时间轴，选择 “视图键码” -> “添加”。
- 之后播放动画,视角就会跳转到你设定的那个视角。

技巧 3：零部件外观的动态变化

显示/隐藏：
1. 在图形区域或特征管理器中,右键点击一个零部件。
2. 选择 “显示/隐藏” -> “隐藏”。
3. 在时间轴上，这个操作会自动生成一个“隐藏”的键码。
4. 你可以拖动这个键码到不同的时间点,来控制零部件何时出现或消失。
颜色/透明度变化：
1. 右键点击一个零部件，选择 “外观” -> “颜色”。
2. 选择一种颜色并确定。
3. 在时间轴上会生成一个“外观”键码。
4. 你可以在不同时间点为同一个零部件设置不同的外观,从而实现颜色渐变或材质变化的效果。

技巧 4：使用爆炸视图动画

这是展示产品内部结构的绝佳方式。

创建爆炸视图：
- 在装配体环境中，点击 “爆炸视图” 工具。
- 手动拖动各个零部件到爆炸后的位置，并保存这个爆炸状态（可以命名为“爆炸1”）。
进入动画环境：
- 切换到运动算例。
- 在 “动画 PropertyManager” 中，点击 “爆炸” 图标。
- 选择你刚刚创建的爆炸视图（如“爆炸1”）。
- 设置爆炸的持续时间（2s）。
添加“解除爆炸”动画：
- 在时间轴 2s 的位置，再次点击 “爆炸” 图标。
- 选择 “解除爆炸”。
- 设置解除爆炸的持续时间（2s）。
- 这样，动画就会从装配状态平滑过渡到爆炸状态,再平滑地返回。

第四部分：实战篇：一个完整的产品展示动画

我们来构思一个“榨汁机”的宣传动画：

开场 (0-2s)：
- 视角：一个固定的俯视或45度角视图,展示完整的榨汁机。
- 动作：无。
分解展示 (2-5s)：
- 视角：切换到侧视图,便于观察。
- 动作：使用 “爆炸视图” 动画，将榨汁机的盖子、刀组、果汁杯、底座逐个分解开来。
核心部件展示 (5-8s)：
- 视角：使用 “相机” 锁定在刀组上,环绕旋转一周。
- 动作：刀组自身可以添加一个 “旋转马达”，慢速旋转,展示其锋利的设计。
重新组装 (8-11s)：
- 视角：相机回到侧视图。
- 动作：使用 “解除爆炸” 动画,让所有零部件按相反顺序平滑地组装回去。
功能演示 (11-15s)：
- 视角：切换到正面视图。
- 动作：
  - 通过修改 “距离” 配合的值，让推杆向下按压,模拟榨汁动作。
  - 可以改变果汁杯的 “透明度”,让用户看到内部的果汁。
(15-16s)：
- 视角：淡出或切换回开场时的漂亮视角。
- 动作：添加公司 Logo 或产品名称的文字。

第五部分：输出与分享

动画制作完成后,你需要将它导出为视频文件以便分享。

在 动画 PropertyManager 中，点击 “保存为” 图标（看起来像一个电影胶片）。
在弹出的 “保存动画到文件” 窗口中：
- 保存类型：选择 .avi 或 .wmv 格式。.avi 兼容性好，文件较大；.wmv 压缩率高,文件较小。
- 渲染器：
  - SolidWorks 屏幕：录制你当前屏幕上看到的画面，速度快,但质量取决于你的屏幕分辨率。
  - PhotoView 360：高质量渲染，可以添加阴影、反射、光源等，但速度非常慢，需要先安装并配置好 PhotoView。
- 视频大小：选择合适的分辨率，如 1280x720 (HD) 或 1920x1080 (Full HD)。
- 每秒帧数：24 或 30 即可,越高文件越大。
点击 “保存”,然后耐心等待渲染完成。

总结与建议

从简单开始：不要一开始就尝试制作复杂的动画,先从单个零件的旋转或移动开始。
规划先行：在制作前，先用笔或思维导图画出动画的脚本，明确每个时间段的内容、视角和动作。
善用配合：理解并熟练运用各种配合是制作高级动画的基础。
耐心和尝试：SolidWorks 动画是一个不断尝试和调整的过程，多练习，多观察别人的作品,你的技巧会越来越熟练。

希望这份详细的教程能帮助你掌握 SolidWorks 动画,创作出精彩的演示视频！
