CAD自学完全指南：从入门到精通
CAD（Computer-Aided Design，计算机辅助设计）是工程设计领域的核心工具，无论是机械、建筑、室内还是电子行业，CAD都是必不可少的技能，自学CAD完全可行，关键在于正确的学习路径和持续的实践。
（图片来源网络，侵删）
第一部分：思想准备与前期规划
在打开软件之前,做好这些准备会让你的学习事半功倍。
明确学习目标
首先问自己：“我为什么要学CAD？”
- 建筑/室内设计：学习 AutoCAD 或 浩辰CAD，重点掌握平面图、立面图、施工图。
- 机械/产品设计：学习 AutoCAD 或 SolidWorks（三维，更主流），重点掌握零件图、装配图、工程图。
- 电气/电子工程：学习 AutoCAD Electrical 或通用CAD，重点掌握原理图、接线图。
- 服装/制鞋：学习 富怡CAD 或 格柏CAD，重点掌握打版、放码、排料。
建议：初学者从 AutoCAD 开始，因为它应用最广,是学习其他CAD软件的基础。
选择合适的软件
- AutoCAD：行业标准，功能强大，资源最多，有付费版和免费的 AutoCAD 网页版 和 AutoCAD 手机版,适合入门体验。
- 浩辰CAD / 中望CAD：国产CAD软件，界面和操作习惯与AutoCAD高度兼容，对中文用户更友好，很多企业和设计院都在用,有免费版本。
- FreeCAD：开源免费，功能强大，但学习曲线较陡峭,适合有一定基础后探索。
建议：直接下载安装 AutoCAD 或 浩辰CAD 的官方免费试用版。

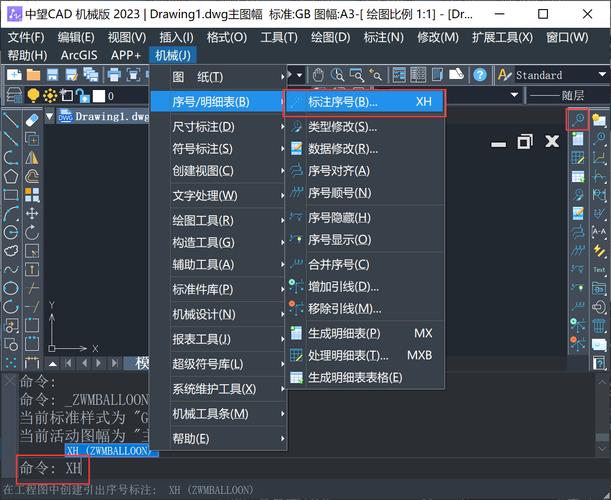

（图片来源网络，侵删）
准备学习资源
- 视频教程：B站、YouTube、腾讯课堂等平台有海量免费视频,是入门最快的方式。
- 在线文档：软件自带的帮助文档是最好的“字典”。

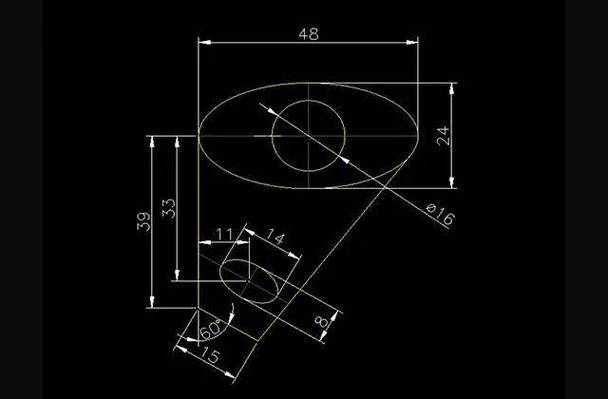

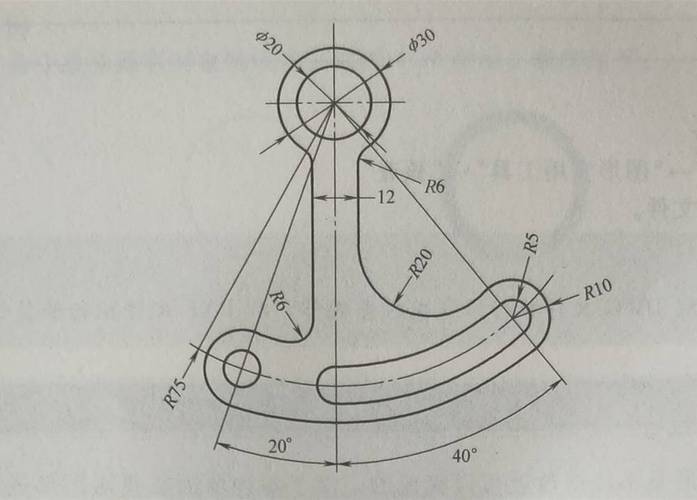

- 练习图纸：在网上寻找“CAD练习图”、“CAD.dwg文件”进行模仿练习。
- 一个舒适的环境：配置一台性能尚可的电脑，一个鼠标（强烈推荐三键鼠标），一个手绘板（可选，对画线有帮助）。
第二部分：核心知识体系与学习路径
将学习过程分为四个阶段,循序渐进。
入门基础 - 熟悉界面与核心概念 (预计1-2周)
这个阶段的目标是不排斥软件,能完成最简单的图形。
-
熟悉工作界面：
- 功能区：找到“常用”或“ home ”选项卡,这是最常用的命令集合。
- 命令行：这是CAD的灵魂！ 所有操作都会在这里显示,一定要学会看和用命令行输入命令。
- 绘图区：你的画布。
- 状态栏：显示当前坐标、开启/关闭绘图辅助工具（如正交、对象捕捉）。
-
掌握核心概念：
（图片来源网络，侵删）- 坐标系统：
- 绝对坐标：
X,Y(100,50) - 相对坐标：
@X,Y(@50,30，表示从上一个点向右50,向上30) - 极坐标：
@距离<角度(@100<45，表示从上一个点出发，距离100,角度45度)
- 绝对坐标：
- 图形单位：设置你绘图的度量单位（毫米、米等）。
- 图层：最重要的概念！ 把不同类型的元素（如轴线、墙体、家具、文字）放在不同的图层里，就像把不同颜色的透明纸叠在一起，这能让你方便地管理、显示和打印图形。
- 坐标系统：
-
学习最核心的绘图命令：
L(Line) - 画直线C(Circle) - 画圆REC(Rectangle) - 画矩形X(Explode) - 分解块、多段线等复合对象
-
学习最核心的修改命令：
O(Offset) - 偏移（复制并平移线条，画墙、画窗洞神器）TR(Trim) - 修剪（剪切掉多余的线段）EX(Extend) - 延伸（将线段延伸到指定边界）M(Move) - 移动RO(Rotate) - 旋转SC(Scale) - 缩放
实践任务：只用 L, C, REC, O, TR 命令,临摹一个简单的户型平面图轮廓。
技能提升 - 精确绘图与高效编辑 (预计2-4周)
这个阶段的目标是画得准、画得快。
-
掌握精确绘图工具：
- 对象捕捉：开启后，鼠标会自动吸附到端点、中点、圆心等关键点上。务必保持开启！
- 正交模式：强制绘制水平和垂直线。
- 极轴追踪：按设定角度（如45°）画线。
- 动态输入：在光标附近显示命令和坐标,方便输入。
-
学习高级绘图命令：
PL(Pline) - 多段线：可以画出连续的、有宽度的线条,非常适合画墙线。A(Arc) - 画圆弧POL(Polygon) - 画正多边形H(Hatch) - 填充：为封闭区域添加材质或图案（如地板、砖墙）。
-
学习高级修改命令：
F(Fillet) - 倒圆角CHA(Chamfer) - 倒斜角AR(Array) - 阵列：创建多个按规律排列的对象（如一排窗户、一列柱子）。MI(Mirror) - 镜像：创建对称的图形。AL(Align) - 对齐：将一个对象与另一个对象对齐。
-
学习块：
B(Block) - 创建块：将一组图形定义成一个整体，方便重复使用（如门、窗、家具、标高符号）。I(Insert) - 插入块：在图中插入已定义的块。
实践任务：绘制一个完整的、带门窗的房间平面图，并创建“门”和“窗”的块,进行插入和阵列操作。
实战应用 - 图纸规范与出图 (预计1-2周)
这个阶段的目标是能画出一套符合规范的、能用的图纸。
-
尺寸标注：
- 学习
DIM相关命令，如DLI(线性标注)、DDI(直径标注)、DAN(角度标注)。 - 关键是学会设置标注样式：调整箭头大小、文字高度、精度等,使其符合国家标准或行业标准。
- 学习
-
文字注释：
T(Mtext) - 多行文字：用于书写房间名称、说明等。- 关键是学会设置文字样式：选择合适的字体（如
gbcbig.shx是国标推荐字体）。
-
打印与输出：
- 学习
PLOT命令。 - 打印样式表：这是控制黑白打印时线条粗细的关键，通常会创建一个
.ctb文件，设定不同颜色（如红色为粗线，其他为细线）。
- 学习
-
图纸集：
对于复杂项目，学习使用图纸集管理器来组织平面图、立面图、剖面图等。
实践任务：将之前画的平面图，补充上尺寸标注、文字说明、轴线编号，并设置好打印样式,模拟打印出图。
进阶拓展 - 三维与参数化 (可选)
当你精通了二维制图后,可以探索更广阔的世界。
-
三维建模基础：
- 学习
BOX(长方体)、CYLINDER(圆柱体)、EXTRUDE(拉伸) 等命令。 - 学习
UCS(用户坐标系) 的使用,这是三维建模的核心。
- 学习
-
参数化设计：
- 了解
约束(Constraints) 的概念，通过几何约束（水平、垂直、相切）和尺寸约束来驱动图形变化,实现参数化设计。
- 了解
第三部分：高效学习方法与建议
- 多看多练，少看多动：看10分钟视频，不如自己动手操作30分钟，跟着教程画一遍，然后关掉教程,凭记忆独立画一遍。
- 善用快捷键：不要总点图标，从一开始就强迫自己使用命令行输入快捷键,这是从新手到高手的必经之路。
- 养成好习惯：
- 分层不同层。
- 命名：图层、块、样式都要有清晰的命名。
- 备份：定期保存,或使用云盘同步。
- 从临摹开始：找一些优秀的、简单的图纸，先模仿着画，理解别人为什么这么画,线条为什么这样组织。
- 融入专业：CAD是工具，最终要服务于你的专业，在学习的同时,多了解你所在行业的制图标准和规范。
推荐资源汇总
- 软件下载：
- AutoCAD 官网 (提供免费试用版)
- 浩辰CAD官网 (提供免费版)
- 视频教程平台：
- Bilibili (B站)：搜索“CAD入门教程”、“CAD从零开始”，有大量优质UP主，如“设计院的小哥哥”、“CAD吧”等。
- 腾讯课堂 / 网易云课堂：有系统的付费课程,也有免费试听。
- 学习社区：
- CAD吧：非常专业的CAD论坛,有海量资料和热心解答。
- 知乎：搜索相关问题,有很多经验分享。
请记住： CAD学习没有捷径，唯一的捷径就是持续不断地练习，祝你学习顺利,早日成为CAD制图高手！
