Ansoft HFSS 全面教程：从入门到精通

HFSS (High-Frequency Structure Simulator) 是业界标准的 3D 全波电磁场仿真软件，由 Ansys 公司开发，它广泛应用于天线、射频/微波器件、高速互连、电磁兼容 等领域的分析和设计。

第一部分：核心基础概念

在开始操作之前,理解 HFSS 的基本工作原理至关重要。

什么是全波电磁仿真？

全波仿真指的是求解麦克斯韦方程组,从而获得在特定结构中电磁场的完整分布（包括电场 E、磁场 H 等），这与“集总参数”仿真（如 SPICE）不同，后者只关心电压、电流等宏观量。

HFSS 的三大核心求解方法

HFSS 提供了多种求解器，以适应不同类型的仿真需求：

• 驱动模式求解器


  （图片来源网络，侵删）
  • 用途：分析有明确源（如端口激励）的 S 参数。
  • 特点：计算从端口看进去的输入阻抗、S 参数、远场辐射方向图等，这是最常用的求解器，用于滤波器、耦合器、天线等器件的设计。
  • 边界条件：通常使用理想导体边界、辐射边界等。

• 本征模式求解器

  • 用途：分析无源、无激励谐振结构的谐振频率和场分布。
  • 特点：计算结构的谐振模式（谐振频率和对应的电磁场模式），常用于分析谐振腔、滤波器的谐振点、介质谐振器等。
  • 边界条件：通常使用完美电导体 边界。

• 终端端口求解器

  • 用途：连接 HFSS 和其他 Ansys 工具（如 Designer, Circuit），进行系统级仿真。
  • 特点：将 HFSS 的高精度 3D 模型封装成一个 S 参数模型，然后在电路仿真器中使用。

关键术语

• Port (端口)：能量进出模型的入口，端口必须是二维平面，且应放置在电磁波以单一模式（如 TEM, TE10）传播的位置，端口自动定义了电压和电流。
• Boundary (边界)：定义模型外部环境的条件。
  • Perfect E (理想电导体/PEC)：模拟金属表面，电场切向分量为零。
  • Perfect H (理想磁导体/PMC)：磁场切向分量为零（较少使用）。
  • Radiation (辐射边界)：模拟开放空间，允许电磁波向外辐射，通常设置在距离模型 λ/4 以上。
  • Finite Conductivity (有限电导率)：模拟真实金属（如铜、金）的损耗。
  • Impedance (阻抗边界)：用于模拟分层或有耗的表面。
  • ABC (吸收边界条件)：一种简单的辐射边界，精度低于 PML。
  • PML (完美匹配层)：最高精度的开放边界条件，强烈推荐用于天线等辐射问题。
• 材料属性：定义模型的电磁特性，包括：
  • Permittivity (εr)：相对介电常数。
  • Permeability (μr)：相对磁导率。
  • Conductivity (σ)：电导率（决定损耗）。
  • Loss Tangent (tan δ)：介电损耗角正切。
• Setup (设置)：定义仿真的配置，包括求解频率、扫频类型、收敛标准等。
• Analysis (分析)：执行计算的过程。
• Solution Data (解数据)：仿真完成后得到的结果，如 S 参数、场分布、远场等。

第二部分：HFSS 标准工作流程

一个典型的 HFSS 项目遵循以下步骤：

步骤 1：创建项目与设置单位

1. 打开 HFSS，选择 File > New 创建一个新项目。
2. 在项目管理器中,右键点击项目名称，选择 Properties。
3. 在 Model 选项卡中，设置模型单位，如 mm (毫米)，这比手动输入每个数字更高效、更不易出错。

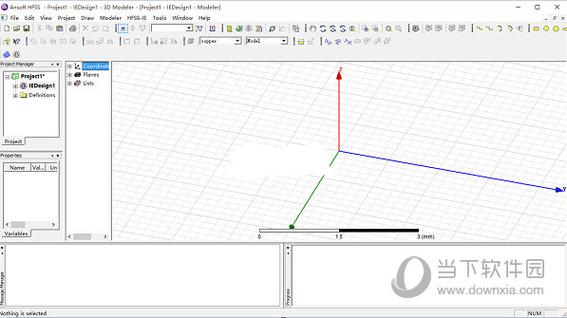

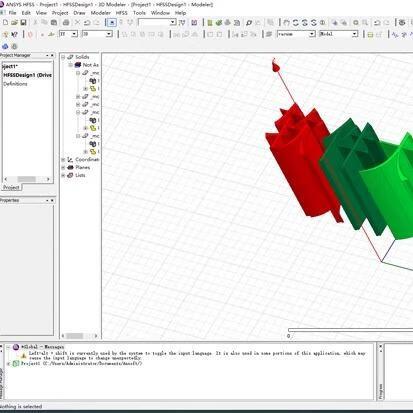

步骤 2：绘制 3D 模型

这是设计的基础,HFSS 提供了强大的 3D 建模工具。

• 基本操作：Draw 菜单下有各种基本几何体（如 Box, Cylinder, Sphere）。
• 高级操作：
  • 2D -> 3D：先绘制 2D 截面，然后通过 Sweep (拉伸)、Revolve (旋转)、Extrude (挤出) 等操作生成 3D 模型。
  • 布尔运算：通过 Union (合并)、Subtract (减去)、Intersect (相交) 组合多个简单模型。
  • 参数化建模：在绘制模型时，使用变量（如 L=10mm, W=1mm）作为尺寸，这样，你可以在后期只需修改变量值，就能自动更新整个模型，极大提高了设计效率。

步骤 3：分配材料

1. 在 3D 模型窗口中，选中需要分配材料的物体。
2. 在 Properties 窗口中，找到 Material 属性。
3. 点击下拉菜单,选择已有材料（如 copper, FR4_epoxy）或点击 Edit/Add 创建新材料。

步骤 4：设置边界条件和端口

1. 端口：
   • 在 HFSS 菜单中，选择 Excitations > Assign > Port。
   • 在模型上选择一个二维平面作为端口。
   • 在弹出的对话框中,设置端口的名称（如 Port1）和激励模式（通常默认为 Wave Port）。
   • 重复此操作为所有端口赋值。
2. 边界条件：
   • 对于模型的金属表面,HFSS 会自动识别并赋予 Perfect E 边界，你可以手动检查并确认。
   • 对于模型外围,需要设置开放边界。
     • 在 HFSS 菜单中，选择 Boundary > Assign Radiation。
     • 选择一个包围模型的长方体表面作为辐射边界,这个长方体的大小应至少在各个维度上比模型大 λ/4 (在最高频率下)。

步骤 5：设置分析

1. 在项目管理器中,右键点击 Analysis，选择 Add Solution Setup。
2. Name：给这个分析设置起一个名字，如 Setup1。
3. Sweep：定义频率扫描范围。
   • Fast：快速扫频，使用插值法，适合宽频带分析，计算速度快。
   • Discrete：离散扫频，在指定频率点上精确计算，精度高但计算量大。
   • Adaptive：自适应扫频，在关键频率点（如谐振点附近）自动增加计算点，精度与效率的平衡。
4. 收敛标准：定义何时停止迭代计算。
   • Delta S：S 参数的变化量，默认值 -0.02 (即 2%) 通常足够，值越小，精度越高，计算时间越长。

步骤 6：运行仿真

1. 在项目管理器中,右键点击 Analysis 下的 Setup1。
2. 选择 Analyze 开始计算，计算过程中，你可以查看 Convergence 标签页来监控收敛情况。

步骤 7：查看结果

仿真完成后,HFSS 会自动生成结果报告。

1. 创建报告：
   • 在项目管理器中,右键点击 Results，选择 Create Report。
   • 选择报告类型（如 Rectangular Plot）。
   • 在 Primary Sweep 中选择 S Parameter。
   • 在 Y 列中选择 S(Port1,Port1) (即 S11) 或 S(Port2,Port1) (即 S21)。
   • 点击 Add Trace 和 Done 生成曲线。
2. 查看场分布：
   • 在 Results 菜单中，选择 Fields > E... 或 Fields > H...。
   • 在 Plot Setup 中，选择特定的频率点或模式。
   • 可以创建电场、磁场、电流密度等的 3D 或 2D 切面图。
3. 查看远场方向图：
   • 仅适用于有辐射的模型（如天线）。
   • 在 Results 菜单中，选择 Create Far Fields Report...。
   • 可以生成 3D 方向图、2D 切面极坐标图等。

第三部分：实例演练——微带线滤波器设计

让我们通过一个简单的微带线低通滤波器来实践上述流程。

1. 目标：设计一个截止频率为 3 GHz 的微带线低通滤波器。
2. 材料：介质基板 FR4 (εr=4.4, h=1.6mm)，导线 copper。
3. 步骤：
   • 建模：
     • 创建一个长方体作为 Substrate (介质基板)。
     • 在基板上方创建一个细长的长方体作为 Microstrip (微带线)。
     • 根据滤波器设计公式,在微带线上创建几个作为谐振单元的长条或缝隙。
   • 边界：
     • 将微带线的上表面和侧面设为 Perfect E。
     • 在基板下方创建一个更大的长方体作为 Ground (地)，设为 Perfect E。
     • 在模型最外围创建一个 Air (空气) 盒子，并将其外表面设为 Radiation 边界。
   • 端口：
     • 在微带线的输入端和输出端,创建两个 Port。
   • 分析：
     • 创建一个 Setup，设置频率扫范围为 DC 到 5 GHz，使用 Fast 扫频。
   • 运行与查看：
     • 运行仿真。
     • 创建报告,绘制 S21 和 S11 曲线，观察 S21 在 3 GHz 附近是否开始急剧下降。

第四部分：高级技巧与最佳实践

1. 参数化与优化：

   • 参数化：如前所述，使用变量定义所有可变尺寸。
   • Optimization (优化)：在 Optimetrics 中设置目标（如 S21 < -20dB @ 4GHz），并定义变量范围，HFSS 会自动寻找最优解。
   • Parametric Sweep (参数扫描)：分析某个参数（如长度 L）变化对性能的影响。

2. 网格划分：

   • HFSS 使用有限元法，网格质量直接影响仿真精度和速度。
   • 在 Setup 的 Advanced 选项卡中，可以设置网格生成策略。
   • 对于关键结构（如端口、尖锐边缘），可以使用 Refine 功能手动进行局部网格细化。

3. 脚本与自动化：

   • HFSS 支持 Tcl (Tool Command Language) 脚本。
   • 你可以将所有操作录制为脚本,实现批量处理、参数化扫描和流程自动化，大大提高工作效率。

4. 与 Ansys 工具链集成：

   • Circuit：将 HFSS 模型封装为 S 参数，在 Circuit 中与集总元件（如电容、电感）联合仿真。
   • Mechanical：将 HFSS 模型导入 Mechanical，进行热分析，因为器件损耗会产生热量，而温度变化又会影响材料属性，形成电磁-热耦合分析。

第五部分：学习资源

• 官方资源：
  • Ansys Learning Hub: Ansys 官方提供的免费和付费在线课程，是系统学习的最佳途径。
  • Ansys Help 文档: HFSS 自带的帮助文档，非常详尽，是遇到问题时最好的查询工具。
• 视频教程：
  • Ansys 官方 YouTube 频道：有大量官方发布的操作演示和案例讲解。
  • Bilibili / YouTube: 搜索“HFSS 教程”、“HFSS 入门”等关键词，可以找到很多中文和英文的优质教学视频。
• 书籍：

  《Ansys HFSS 电磁仿真与实例详解》：国内出版的 HFSS 专著，内容系统，实例丰富。

• 社区与论坛：
  • Ansys Customer Portal: 提交技术支持工单。
  • 仿真科技论坛: 国内非常活跃的仿真技术交流社区。

掌握 HFSS 是一个循序渐进的过程，建议你从理解基本概念开始，通过简单的实例（如微带线、谐振腔）熟悉标准工作流程，然后逐步挑战更复杂的模型（如天线、滤波器），并学习参数化、优化等高级功能，最重要的是多动手、多练习，并学会利用官方文档和社区资源解决遇到的问题，祝你学习顺利！
