AutoCAD 二次开发实用教程

第一部分：基础入门篇

第一章：为什么进行二次开发？

AutoCAD 功能强大，但在特定行业（如机械、建筑、电气）和特定企业中，常常需要根据自身需求进行定制化开发，以提高绘图效率、标准化设计、实现自动化流程等。

（图片来源网络，侵删）

二次开发能帮你做什么？

自动化重复性工作：比如批量修改图层、属性，自动生成标准件（螺栓、螺母）等。
创建专业工具：开发符合公司制图规范的工具栏、菜单、动态块，一键完成复杂操作。
数据集成：将 AutoCAD 图纸与数据库（如 SQL Server, Oracle）或 ERP/MES 系统集成，实现 BOM（物料清单）自动统计、图纸管理等。
定制用户界面：创建符合个人或团队工作习惯的界面，隐藏不常用的命令，让工作更专注。

第二章：开发环境与工具选择

AutoCAD 提供了多种二次开发接口，各有优劣，选择哪个取决于你的项目需求、团队技能和目标平台。

开发工具	语言	优点	缺点	适用场景
.NET API	C#, VB.NET	（强烈推荐新手）强大的类型安全和面向对象特性。与 Windows 和 Office 集成方便。调试简单，开发效率高。 64位原生支持。	需要 .NET Framework 运行环境。	大多数应用，尤其是需要复杂逻辑、UI 和数据交互的项目，是目前的主流。
AutoLISP / Visual LISP	AutoLISP, DCL	（经典）内置于 AutoCAD，无需额外环境。轻量级，快速编写小工具。对图形数据库的直接操作非常方便。	功能相对较弱，没有现代语言的面向对象特性，调试不便。	快速开发小型、简单的绘图工具，修改现有 LISP 程序。
ObjectARX (C++)	C++	（功能最强）性能极高，功能最全面，可以深度定制 AutoCAD 核心。可以创建自定义实体（ObjectARX Custom Entity）。	学习曲线陡峭，开发复杂，调试困难，仅支持 32 位（旧版）或特定 64 位环境。	需要极致性能或创建全新实体类型的专业级应用。
VBA (Visual Basic for Applications)	VBA	快速集成在 AutoCAD 中，适合快速构建宏和简单界面。	微软已逐步放弃 VBA，64位支持不佳，性能和安全性差。	旧系统维护或非常简单的自动化任务。不推荐新项目使用。

本教程将以 .NET API (C#) 为主线，因为它最具现代性、学习资源丰富且是未来的发展方向，也会穿插介绍 AutoLISP，因为它依然是处理纯图形操作的利器。

第三章：你的第一个 C# 程序 - "Hello, AutoCAD!"

目标：创建一个简单的程序，在 AutoCAD 中运行后，在命令行打印 "Hello, AutoCAD from C#!"。

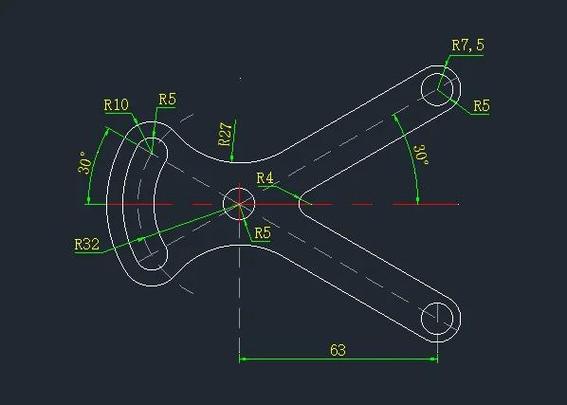

（图片来源网络，侵删）

步骤：

安装 Visual Studio：推荐使用 Visual Studio Community（免费版），确保安装了“.NET 桌面开发”工作负载。
创建项目：
- 打开 Visual Studio，创建一个新项目。
- 选择“类库(.NET Framework)”模板（注意：不是 .NET Core 或 .NET 5/6/7/8，AutoCAD 目前主要基于 .NET Framework）。
- 给项目命名,HelloAcad。
添加引用：

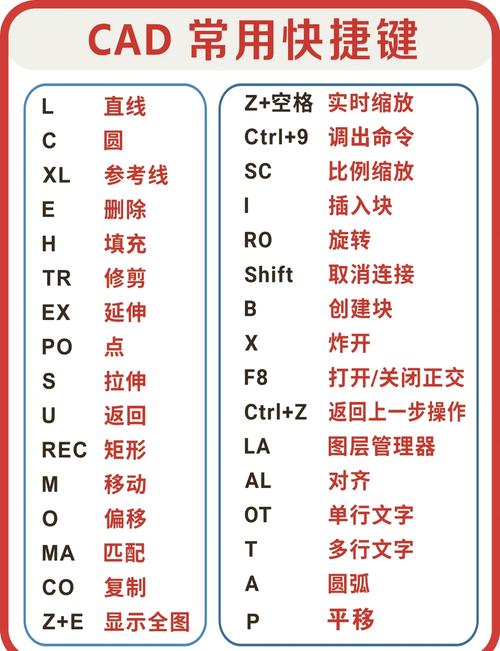

（图片来源网络，侵删）
- 在“解决方案资源管理器”中，右键点击“引用” -> “添加引用”。
- 点击“浏览”，找到 AutoCAD 的安装目录（C:\Program Files\Autodesk\AutoCAD 2025），进入 acdbmgd.dll 和 acmgd.dll，将它们添加进来。
- 技巧：将这两个 DLL 复制到你的项目 bin\Debug 目录下，可以避免每次调试时都去查找路径。

编写代码：

将默认的 Class1.cs 重命名为 HelloCommands.cs。
编写以下代码：

using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.ApplicationServices;
using System;
// 程序集的版本号、名称等信息
[assembly: CommandClass(typeof(HelloAcad.HelloCommands))]
namespace HelloAcad
{
    public class HelloCommands
    {
        // 定义一个 AutoCAD 命令，命令名为 "HELLO"
        [CommandMethod("HELLO")]
        public void SayHello()
        {
            // 获取当前活动文档
            Document doc = Application.DocumentManager.MdiActiveDocument;
            if (doc == null)
            {
                Application.ShowError("没有打开的图形文档。");
                return;
            }
            // 获取当前数据库
            Database db = doc.Database;
            // 获取应用程序和编辑器
            Application.DocumentManager.MdiActiveDocument.Editor.WriteMessage("\nHello, AutoCAD from C#!");
        }
    }
}

生成解决方案：按 Ctrl+Shift+B 或点击“生成” -> “生成解决方案”。
在 AutoCAD 中加载并运行：
- 打开任意一个 DWG 文件。
- 在命令行输入 NETLOAD，然后找到你生成的 HelloAcad.dll 文件（通常在项目目录的 bin\Debug 文件夹下）。
- 加载成功后,在命令行输入 HELLO，按回车，你应该会看到命令行输出了 "Hello, AutoCAD from C#!"。

恭喜！你已经成功迈出了第一步！

第二部分：核心概念与实战篇

第四章：AutoCAD 对象模型

理解 AutoCAD 的对象模型是二次开发的核心，你可以把 AutoCAD 看作一个由各种对象组成的“世界”。

Application (应用程序)：代表整个 AutoCAD 应用程序。
Document (文档)：代表一个打开的 DWG 文件。
Database (数据库)：这是核心！它包含了 DWG 文件的所有数据，包括实体、图层、线型、文字样式等。几乎所有操作都是通过操作 Database 对象来完成的。
Editor (编辑器)：提供与用户交互的接口，如获取用户输入（点、选择集）、在命令行打印信息等。
Entity (实体)：代表图形中的具体对象，如直线、圆、多段线、文字、块参照等，所有实体都继承自 Entity 基类。
Symbol Table (符号表)：存储了数据库的“目录”，如：
- LayerTable (图层表)
- LinetypeTable (线型表)
- TextStyleTable (文字样式表)
- BlockTable (块表)
Symbol Table Record (符号表记录)：符号表中的具体条目，如 LayerTableRecord (图层记录)。

核心思想：要操作一个对象（比如一条直线），你需要：

通过 Database 对象找到它所在的“容器”（比如模型空间块表记录）。
打开这个“容器”（事务处理）。
在“容器”中获取这个对象（实体）。
对对象进行修改或读取。
保存并关闭“容器”（提交事务）。

第五章：实战 - 创建与修改实体

这是最常用的功能,下面我们通过几个例子来学习。

示例 1：在模型空间画一条直线

[CommandMethod("DRAWLINE")]
public void DrawLine()
{
    Document doc = Application.DocumentManager.MdiActiveDocument;
    Database db = doc.Database;
    Editor ed = doc.Editor;
    // 1. 获取用户输入的两个点
    PromptPointResult p1Res = ed.GetPoint("\n请输入直线起点: ");
    if (p1Res.Status != PromptStatus.OK) return;
    PromptPointResult p2Res = ed.GetPoint(p1Res.Value, "\n请输入直线终点: ");
    if (p2Res.Status != PromptStatus.OK) return;
    // 2. 开始一个事务
    using (Transaction trans = db.TransactionManager.StartTransaction())
    {
        // 3. 打开块表 (BlockTable)
        BlockTable bt = (BlockTable)trans.GetObject(db.BlockTableId, OpenMode.ForRead);
        // 4. 打开模型空间块表记录 (Model Space)
        BlockTableRecord btr = (BlockTableRecord)trans.GetObject(bt[BlockTableRecord.ModelSpace], OpenMode.ForWrite);
        // 5. 创建一条直线对象
        Line line = new Line(p1Res.Value, p2Res.Value);
        // 6. 将直线添加到模型空间，并添加到事务中
        btr.AppendEntity(line);
        trans.AddNewlyCreatedDBObject(line, true);
        // 7. 提交事务，保存更改
        trans.Commit();
    }
}

代码解析：

using (Transaction trans = ...)：事务是 AutoCAD 数据库操作的关键，它确保你的操作要么全部成功，要么全部失败，不会出现“半成品”。using 语句确保事务在完成后会被正确关闭和释放。
OpenMode.ForRead / OpenMode.ForWrite：打开对象时必须指定模式，只读模式用于查询信息，写入模式用于修改或创建对象，一个对象在同一事务中不能以写入模式多次打开。
AppendEntity：将新创建的实体添加到图形数据库中。
AddNewlyCreatedDBObject：将新对象与事务关联，以便在提交时能被正确处理。

示例 2：批量修改选中对象的图层

[CommandMethod("CHG_LAYER")]
public void ChangeLayer()
{
    Document doc = Application.DocumentManager.MdiActiveDocument;
    Database db = doc.Database;
    Editor ed = doc.Editor;
    // 1. 让用户选择对象
    PromptSelectionResult selRes = ed.GetSelection();
    if (selRes.Status != PromptStatus.OK) return;
    SelectionSet selSet = selRes.Value;
    // 2. 让用户输入新的图层名
    PromptStringResult layerNameRes = ed.GetString("\n请输入新的图层名: ");
    if (layerNameRes.Status != PromptStatus.OK) return;
    string newLayerName = layerNameRes.StringResult;
    // 3. 开始一个事务
    using (Transaction trans = db.TransactionManager.StartTransaction())
    {
        // 4. 打开图层表，并检查新图层是否存在，不存在则创建
        LayerTable lt = (LayerTable)trans.GetObject(db.LayerTableId, OpenMode.ForRead);
        if (!lt.Has(newLayerName))
        {
            // 需要升级为写入模式来创建新图层
            using (LayerTableRecord ltr = new LayerTableRecord())
            {
                ltr.Name = newLayerName;
                // 升级图层表为写入模式
                lt.UpgradeOpen();
                lt.Add(ltr);
                trans.AddNewlyCreatedDBObject(ltr, true);
                // 降级回只读模式
                lt.DowngradeOpen();
            }
        }
        ObjectId layerId = lt[newLayerName];
        // 5. 遍历所有选中的对象
        foreach (ObjectId id in selSet.GetObjectIds())
        {
            Entity ent = (Entity)trans.GetObject(id, OpenMode.ForWrite);
            ent.LayerId = layerId; // 修改对象的图层ID
        }
        // 6. 提交事务
        trans.Commit();
    }
    ed.WriteMessage($"\n已成功将 {selSet.Count} 个对象移动到图层 '{newLayerName}'。");
}

第三部分：高级主题与最佳实践篇

第六章：用户界面定制

好的工具需要好的界面。

创建自定义命令：我们已经用 [CommandMethod] 实现了。
创建工具栏和菜单：通过 C# 代码动态创建。
- Ribbon：现代 AutoCAD 的功能区。
- PaletteSet：可停靠的工具窗口，非常适合放置复杂的控件。
- ToolStrip / MenuStrip：传统的工具栏和菜单栏。

示例：创建一个简单的工具窗口

// 在你的类中添加一个字段来保存工具窗口
private PaletteSet _myPaletteSet;
[CommandMethod("SHOW_PALETTE")]
public void ShowMyPalette()
{
    if (_myPaletteSet == null || _myPaletteSet.IsDisposed)
    {
        _myPaletteSet = new PaletteSet("我的工具集", new Guid("your-guid-here"));
        _myPaletteSet.Size = new System.Drawing.Size(300, 400);
        // 添加一个用户控件
        MyToolUserControl control = new MyToolUserControl();
        _myPaletteSet.Add("工具", control);
    }
    _myPaletteSet.Visible = true;
}

你需要创建一个 Windows Forms 用户控件（User Control），将按钮、文本框等拖拽上去，然后在这个控件里处理逻辑。

第七章：处理用户交互

除了 GetPoint 和 GetSelection，还有更多交互方式：

GetKeyword: 获取关键字，用于创建带选项的命令。
GetInteger/GetDouble/GetString: 获取数值或字符串。
PromptAngleOptions: 获取角度。
PromptDistanceOptions: 获取距离。
SelectionFilter: 强制用户选择特定类型的对象（比如只选圆）。

第八章：最佳实践与性能优化

事务管理是关键：
- 永远不要在循环外打开事务，尽量将对多个对象的操作放在一个事务中完成。
- 及时释放资源：使用 using 语句来包裹 Transaction, Database, Object 等，确保它们被正确释放，避免内存泄漏。
- 读写模式：尽量只打开必要的模式，只读操作用 ForRead，修改操作用 ForWrite。
性能优化：
- 减少数据库往返：一次打开一个对象，进行所有操作，然后关闭，避免反复打开同一个对象。
- 使用 IdMapping：当处理大量对象（如 Explode 炸开一个块）时，使用 IdMapping 可以极大地提高性能，因为它优化了对象ID的映射过程。
- 善用 WorldDraw 和 ObjectContext：对于需要频繁重绘的自定义实体，使用这些接口可以避免全屏重绘，提升显示性能。
- 避免在 OnExecute 中做耗时操作：命令方法应尽可能简洁，耗时操作（如读写文件、网络请求）应放在后台线程中执行，避免界面卡死。
错误处理：
- 始终用 try...catch 包裹你的代码，特别是文件操作和数据库操作。
- 向用户友好的提示错误信息,而不是直接抛出堆栈跟踪。

第四部分：资源与学习路径

第九章：官方文档与社区

AutoCAD .NET API 文档：这是最重要的资源！链接
Autodesk Developer Network (ADN)：提供更深度的技术支持和资源。
通过代码学习：AutoCAD 自带了很多示例，安装目录下的 Sample 文件夹是宝藏。
国内社区：
- CAD 联盟：非常活跃的中文社区，有大量教程和源码。
- CSDN / 博客园：搜索 "AutoCAD .NET 二次开发"，可以找到很多个人博客和经验分享。

第十章：学习路线建议

入门阶段 (1-2周)：
- 掌握 Visual Studio 基本操作。
- 理解对象模型,熟练掌握 Document, Database, Transaction。
- 能够编写简单的绘图和修改命令（如画线、改图层）。
- 学习使用 Editor 获取用户输入。
进阶阶段 (1个月)：
- 学习创建和管理块参照、属性块。
- 学习创建和修改标注、文字。
- 学习使用 SelectionFilter 进行高级选择。
- 尝试创建自己的工具窗口或简单的功能区面板。
高级阶段 (长期)：
- 深入研究自定义实体（如果需要）。
- 学习与外部数据源（数据库、Excel、Web API）集成。
- 研究性能优化技巧,处理大规模数据。
- 学习打包和部署你的插件。

也是最重要的建议：动手实践！ 从一个你最想解决的小问题开始，尝试用代码去实现它，遇到问题，查阅文档、搜索社区，这个过程会让你成长得最快，祝你开发顺利！
