这份教程将分为几个部分，从基础概念到实际操作，帮助你系统地学习 PowerMill 2025。

第一部分：PowerMill 2025 基础入门

1 认识界面与工作流程

启动 PowerMill 2025 后，你会看到一个功能强大的界面,熟悉它的工作流程是第一步。

核心界面区域：

• 顶部工具栏: 包含文件操作、视图操作、仿真等常用命令。
• 左侧浏览器: 这是 PowerMill 的核心，显示所有加工元素，包括：
  • 模型: 导入的 CAD 模型。
  • 刀具: 你创建和使用的所有刀具。
  • 边界: 用于定义加工区域的 2D/3D 轮廓。
  • 剪裁: 用于限制加工范围。
  • 快进: 定义刀具在空行程中的移动方式。
  • 刀具路径: 生成的所有刀路程序。
  • NC 程序: 用于后处理的最终加工程序。
• 图形显示区: 查看、旋转、缩放你的模型和刀路。
• 底部状态栏: 显示当前光标位置、模型信息等。

标准工作流程：

1. 导入模型: 将你的 CAD 模型（如 .STL, .STEP, .IGES）导入。
2. 创建策略: 根据加工特征，选择合适的加工策略（如粗加工、精加工）。
3. 设置参数: 为策略设置刀具、转速、进给量、切削参数等。
4. 计算刀路: 点击“计算”生成刀具路径。
5. 仿真与检查: 使用“仿真”功能检查刀路有无碰撞、过切。
6. 后处理: 将刀路转换成特定机床可以识别的 NC 代码（如 .nc, .mpf 文件）。

第二部分：核心概念与操作详解

1 模型与毛坯

• 模型: 最终要加工成形的零件。
• 毛坯: 加工前的原始材料，PowerMill 需要知道毛坯的形状，才能计算材料去除量。
  • 创建方块毛坯: 文件 -> 输入模型 -> 创建方块。
  • 创建圆柱毛坯: 文件 -> 输入模型 -> 创建圆柱体。
  • 使用 STL 作为毛坯: 你可以提供一个毛坯的 STL 文件来导入。

2 刀具

刀具是加工的基础，PowerMill 提供了强大的刀具管理功能。

• 创建刀具:
  • 在浏览器中右键点击 刀具 -> 产生刀具。
  • 你可以创建平底刀、圆鼻刀、球头刀、钻头等。
  • 关键参数:
    • 直径: 刀具主要直径。
    • 长度: 刀具实际长度,用于碰撞检查。
    • 切削刃长度: 实际参与切削的部分长度。
    • 圆角半径: 圆鼻刀或球头刀的圆角半径。

3 边界

边界用于定义加工的区域,是创建高质量刀路的关键。

• 创建边界:
  • 在模型上选择曲面或模型边缘。
  • 右键点击 边界 -> 定义边界。
  • 边界类型:
    • 开放: 起点和终点不相连。
    • 闭合: 起点和终点相连。
  • 余量: 可以在边界上设置额外的加工余量。

4 剪裁

剪裁功能用于从整个刀路中“挖”出一部分,常用于清角或局部精加工。

• 创建剪裁:
  • 定义一个边界（通常由多个曲面构成）。
  • 右键点击 剪裁 -> 定义剪裁。
  • 在创建加工策略时，可以选择“剪裁”选项,并选择你定义的剪裁区域。

第三部分：核心加工策略详解

这是 PowerMill 的核心内容,我们按加工顺序来介绍。

1 粗加工

目标是快速、高效地去除大量材料。

• 模型区域清除:
  • 位置: 刀具路径 -> 区域 -> 模型区域清除。
  • 关键参数:
    • 切削方向: 顺铣 是首选,对刀具和机床更有利。
    • 切削模式: 常用 偏置 或 螺旋,螺旋模式切入更平稳。
    • 行距: 相邻两条刀路之间的重叠量，通常设为刀具直径的 30%-50%。
    • 下切步距: 每一层切削的深度,根据刀具刚性和材料设定。
    • 公差: 控制刀路对模型的拟合精度，值越小越精确,但计算时间越长。
  • 下刀方式: Z 高度 -> 下刀，常用 斜向下刀，比直接垂直下刀更平稳、更安全。

2 精加工

目标是达到最终的尺寸和表面粗糙度要求。

• 平行精加工:

  • 位置: 刀具路径 -> 精加工 -> 平行。
  • 用途: 加工平缓或陡峭的曲面,常用作半精加工或精加工。
  • 关键参数:
    • 角度: 刀路方向与 X 轴的夹角，为获得好的表面质量，通常加工 0° 和 90° 两个方向。
    • 行距: 对球头刀，通常设为 刀具直径的 10%-30%,以保证残留高度。

• 3D 偏置精加工:

  • 位置: 刀具路径 -> 精加工 -> 3D 偏置。
  • 用途: 高效地加工复杂曲面，尤其是在有岛屿或凹槽的型腔中,能自动优化刀路。
  • 关键参数:
    • 偏置方向: 向内（从外向内）或 向外（从内向外）。
    • 行距: 同样控制残留高度。

• 等高精加工:

  • 位置: 刀具路径 -> 精加工 -> 等高。
  • 用途: 主要用于加工垂直或接近垂直的曲面（如侧壁、陡峭区域），也常用于 清角。
  • 关键参数:
    • 最小下切步距: 防止在平坦区域产生过小的切削层。

• 最佳等高精加工:

  • 位置: 刀具路径 -> 精加工 -> 最佳等高。
  • 用途: 极其强大的策略，它会智能地在平坦区域使用 3D 偏置，在陡峭区域使用等高加工，并平滑过渡，对于复杂模具型腔的精加工,这是首选策略之一。

• 曲面精加工:

  • 位置: 刀具路径 -> 精加工 -> 曲面。
  • 用途: 针对单个或一组曲面进行精加工,通常使用球头刀。
  • 关键参数:
    • 切削方向: 沿曲率 可以获得更平滑的刀路,适合高速加工。

• 清角精加工:

  • 用途: 清除前一工序留下的未加工区域（根角）。
  • 策略:
    • 沿着清角: 沿着角落的形状加工,适合大余量清角。
    • 自动清角: 自动寻找角落并生成刀路，适合小余量清角，需要指定 角落半径 来寻找特定大小的角。

第四部分：仿真、编辑与后处理

1 刀路仿真与碰撞检查

• 打开仿真: 点击顶部工具栏的 仿真 按钮。
• 仿真类型:
  • 机床仿真: 最真实的仿真，能看到机床的运动过程,并能进行碰撞检查。
  • 材料移除仿真: 只看材料被去除的过程,速度快。
• 检查: 在仿真过程中，如果发生碰撞，PowerMill 会高亮显示碰撞的刀具和部件,方便你修改策略。

2 编辑刀路

• 切入/切出: 在策略的 连接 页面设置，好的切入/切出方式（如圆弧切入、斜向切入）对刀具寿命和表面质量至关重要。
• 移动开始/结束点: 右键点击刀路 -> 编辑 -> 移动开始/结束点，可以手动调整刀路的起刀点,避开重要特征或空行程。

3 后处理

• 目的: 将 PowerMill 内部的刀路转换成机床控制器能识别的 G 代码。
• 操作:
  1. 在浏览器中，将要后处理的刀路拖动到 NC 程序 文件夹中,组合成一个完整的程序。
  2. 在浏览器中右键点击 NC 程序 -> 设置。
  3. 在 控制器 选项卡中，选择或创建一个对应你机床的后处理器（.pst 文件）。
  4. 右键点击 NC 程序 -> 写入，选择输出路径和文件名，即可生成 NC 代码。

第五部分：学习资源推荐

理论结合实践是最高效的学习方式。

1 官方资源

• Autodesk 官方文档: PowerMill 2025 的帮助文档是权威来源,详细解释了每个命令和参数。
• Autodesk 培训视频: Autodesk 官网或 YouTube 频道上有许多官方发布的入门和进阶视频。

2 视频教程平台 (强烈推荐)

视频教程是学习 PowerMill 的最佳方式,因为可以直观地看到操作过程。

• YouTube: 搜索 "PowerMill 2025 Tutorial"、"PowerMill 基础教程" 等关键词，有很多优秀的英文和中文频道，
  • Autodesk Manufacturing: 官方频道。
  • PowerMill Hacks: 英文频道,有很多技巧分享。
  • 国内许多 CNC 培训机构和个人 Up 主也会发布系列教程。
• Bilibili (B站): B站是国内学习 PowerMill 的最佳平台之一，搜索 "PowerMill 教程"，可以找到大量从入门到精通的中文系列课程，
  • 【PowerMill从入门到精通】 系列课程。
  • 【PowerMill模具加工实例教程】 系列课程。

3 书籍

• 市面上专门针对 PowerMill 2025 的书籍较少，但很多关于 PowerMill 2025/2025/2025 的书籍，其核心内容是通用的，可以去当当、京东等平台搜索 "PowerMill 教程"。

4 实践建议

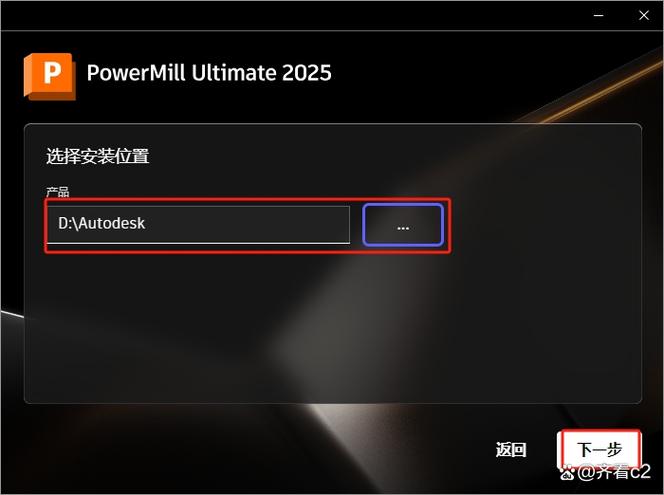

1. 安装软件: 下载并安装 PowerMill 2025 及其相应的后处理器。
2. 寻找模型: 从网上下载一些简单的 STL 模型（如模具型芯、型腔）进行练习。
3. 跟做教程: 找一个 B 站或 YouTube 上的系列教程，跟着视频一步步操作,理解每个策略的用途和参数含义。
4. 独立思考: 尝试自己分析一个模型，规划加工工艺（先粗后精，用什么策略，用什么刀具）,然后独立创建刀路。
5. 多仿真: 生成刀路后，一定要进行仿真,检查有无问题。
6. 交流提问: 在技术论坛（如沐风网、CAX之家）或 QQ 群中，遇到问题积极提问,与其他学习者交流。

希望这份详细的指南能帮助你顺利开启 PowerMill 2025 的学习之旅！祝你学习愉快！
