Inventor 2012 是一款非常经典且功能强大的三维机械设计软件，虽然版本较老，但其核心设计理念和操作流程与当前最新版本（如 Inventor 2025）基本一致，非常适合初学者入门，了解参数化实体建模的精髓。
（图片来源网络，侵删）
这份教程将从 “为什么学 Inventor 2012” 开始，然后分 “新手入门路径”、“核心功能模块详解”、“学习资源推荐” 和 “从 2012 到新版本” 四个部分，为您提供一份完整的学习指南。
第一部分：为什么学习 Inventor 2012？
- 经典稳定：2012 版本经过了市场的长期检验，功能稳定， bug 相对较少，运行在较老的操作系统（如 Windows 7）上也非常流畅。
- 核心功能完备：它包含了 Inventor 的所有核心功能，如零件设计、装配设计、工程图、钣金、焊接、渲染等，足以掌握机械设计的全流程。
- 硬件要求低：对于配置不高的电脑，2012 版本运行起来毫无压力，是学习练习的理想选择。
- 基础相通：一旦掌握了 2012 版本的操作逻辑和设计思想，升级到任何新版本都会非常快，因为核心工具栏、工作界面和参数化原理是共通的。
第二部分：新手入门学习路径
对于零基础的新手,建议按照以下循序渐进的路径进行学习：
熟悉工作界面与基本操作 (1-2天)
-
启动与界面认识：
- 启动 Inventor 2012。
- 认识 “应用程序菜单” (大写的 "A")：新建、打开、保存、导入/导出等。
- 认识 “快速访问工具栏”：常用命令的快捷方式。
- 认识 “功能区”：命令的主要集合区，分为不同选项卡（如“草图”、“三维模型”、“装配”等）。
- 认识 “浏览器” (左侧)：显示模型的结构历史树，是参数化设计的核心。
- 认识 “图形窗口”：中间的设计区域。
- 认识 “状态栏” (底部)：提供光标位置、提示信息等。
-
基本操作：
（图片来源网络，侵删）- 视图控制：学习使用鼠标中键进行 旋转、平移、缩放，这是最频繁的操作，务必熟练。
- 文件管理：学会创建
.ipt(零件)、.iam(装配体)、.idw/.dwg(工程图) 文件。 - 单位设置：在“工具”->“文档设置”中，将单位设置为毫米（mm），这是机械设计的标准。
二维草图 - 三维建模的基础 (3-5天)
所有三维模型都是从二维草图开始的,这是最关键的一步！
- 创建草图：新建一个零件文件，选择一个基准平面（如 XY 平面）进入草图环境。
- 基本绘图命令：
- 直线、矩形、圆、圆弧：绘制基本几何形状。
- 圆角、倒角：对草图边进行修饰。
- 修剪、延伸：修改已有草图图元。
- 草图约束 - 参数化的灵魂：
- 几何约束：定义图元之间的关系。重合、同心、平行、垂直、相切、水平、竖直等，这是保证草图形状稳定的关键。
- 尺寸约束：定义图元的大小和位置。长度、角度、半径、直径等，修改尺寸，草图会自动更新。
- 练习目标：绘制一个带有精确尺寸和约束的矩形或 L 形轮廓。
三维零件建模 (5-7天)
将二维草图“拉伸”成三维实体。
-
基础特征：
- 拉伸：将一个封闭的草图轮廓沿垂直方向拉高，创建三维实体，这是最常用的命令。
- 学习 “求并” (合并)、“求差” (切割)、“求交” (相交) 等布尔运算。
- 旋转：将一个封闭的草图绕一根轴线旋转 360 度，创建回转体（如轴、盘、轮）。
- 打孔：在已有实体上创建各种类型的孔（简单孔、螺纹孔、沉头孔等）。
- 圆角、倒角：在三维实体上添加圆角和倒角，使模型更美观和符合工艺。
- 拉伸：将一个封闭的草图轮廓沿垂直方向拉高，创建三维实体，这是最常用的命令。
-
放置特征：
（图片来源网络，侵删）- 扫掠：一个截面沿着一条路径扫掠成型（如弹簧、管路）。
- 放样：在多个不同形状的截面之间进行平滑过渡（如水瓶、汽车外壳）。
- 抽壳：将实体内部挖空，形成薄壁结构（如外壳、容器）。
- 阵列：将一个特征（如孔、圆角）按照线性、圆形或矩形的方式进行复制。
- 镜像：将一个特征或草图关于一个平面进行对称复制。
-
练习目标：
- 绘制一个简单的 “轴承座” 或 “法兰盘”，综合运用拉伸、打孔、圆角、阵列等命令。
装配设计 (3-5天)
将多个独立的零件组装成一个完整的产品。
- 进入装配环境：新建一个
.iam文件。 - 放置零部件：
- 使用“放置”命令，将之前创建的零件导入装配体中。
- 第一个零件被称为 “基础部件”，它被固定在空间中。
- 添加约束：
- 配合：两个平面贴合在一起。
- 对齐：两个平面对齐（法线方向相同）。
- 插入：用于将两个圆柱面（如轴和孔）完美地装配在一起，同时实现轴向和径向的配合。
- 角度：定义两个零部件之间的角度。
- 观察与分析：
- 自由度：理解每个约束如何消除零件的自由度。
- 部件：浏览器中可以显示或隐藏零部件，也可以将其设置为“自适应”或“固定”。
- 运动：拖动零部件，检查装配是否有干涉。
工程图 (2-3天)

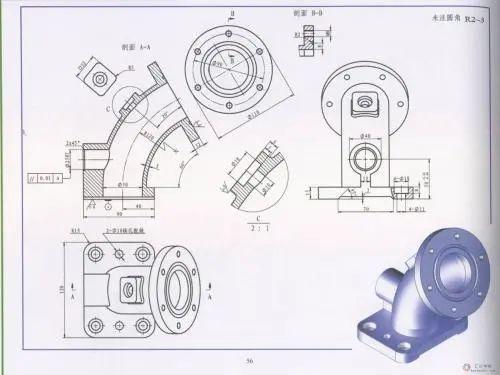

将三维模型转化为符合生产标准的二维图纸。
- 创建视图：
- 新建一个
.idw文件。 - 使用“基础视图”命令，选择一个零件或装配体，自动生成主视图。
- 使用 “投影视图” 生成俯视图、左视图等。
- 使用 “剖视图”、“局部视图”、“断裂视图” 等来表达复杂结构。
- 新建一个
- 标注尺寸：
- 使用“通用尺寸”或“自动标注”工具，为视图添加尺寸。
- 这些尺寸通常与零件模型中的尺寸驱动关联,修改模型，图纸尺寸自动更新。
- 添加注释与技术要求：
- 添加 “形位公差”、“表面粗糙度”、“中心线” 和 “文字注释”。
- 创建 “明细栏” 和 “引出序号”（主要用于装配图）。
第三部分：核心功能模块详解
掌握了以上基础后,可以进一步学习这些高级模块：
- 钣金设计：专门用于设计薄板金属零件（如机箱、机柜），有专门的钣金工具和平板展开功能。
- 焊接设计：将多个零件焊接在一起，并生成焊接符号和焊接件工程图。
- 表达视图：创建零部件的运动动画或分解爆炸图，用于产品展示和说明书。
- 渲染：赋予模型材质、添加灯光和背景，生成逼真的产品效果图。
- 应力分析：利用内置的 “应力分析” 工具（需单独安装或激活），对零件进行简单的静力学分析，检查强度。
第四部分：学习资源推荐
由于 2012 版本较老，官方教程已不多，但以下资源依然有效：
-
官方帮助文档 (Autodesk Help)：
- 访问 Autodesk 官方帮助网站，搜索 "Autodesk Inventor 2012 Help"，这是最权威、最准确的参考资料，包含了所有命令的详细说明和操作步骤。
- 链接：
https://help.autodesk.com/view/INV/2012/ENU/(注意：可能需要网络访问)
-
视频教程 (YouTube/Bilibili)：
- YouTube：搜索 "Inventor 2012 Tutorial for beginners"，可以找到很多老外的系列教程。
- Bilibili (B站)：搜索 "Inventor 基础教程" 或 "Inventor 入门"，虽然大部分是新版本的视频，但操作逻辑几乎完全一样，非常有参考价值，重点看前几十集关于草图、零件和装配的内容。
-
在线社区与论坛：
- CAD论坛、精易论坛：国内非常活跃的 CAD 学习者社区，可以提问、下载资源、看高手案例。
- Reddit 的 r/inventor 板块：国际化的社区，可以提问和交流。
-
书籍：
可以在淘宝、孔夫子旧书网等平台搜索 "Autodesk Inventor 2012 教程" 或 "Autodesk Inventor 2012 实例教程"，虽然书是旧的，但基础知识是永恒的。
第五部分：从 Inventor 2012 到新版本
当您熟练掌握了 2012 版本后，如果需要使用新版本，需要注意以下几点：
- 界面变化：新版本（尤其是 2025 之后）引入了 “功能区” 的上下文选项卡，界面更现代化，但核心命令的位置和名称基本没变。
- 新功能：新版本增加了许多强大的功能，如 “Freeform” (自由造型)、“Generative Design” (生成式设计)、“Drawing Manager” (图纸管理) 等，以及与 Fusion 360 的云集成。
- 文件格式兼容性：新版本可以打开旧版本文件，但旧版本无法直接打开新版本文件，需要在新版本中另存为较低版本（如 2012 格式）才能在 2012 中打开。
Inventor 2012 是一个绝佳的学习平台，从它入手，您可以系统地掌握三维机械设计的核心技能，为未来使用任何版本的 CAD 软件打下坚实的基础，祝您学习愉快！
