下面我将为你梳理一下学习 Protel DXP 2004 的最佳途径，包括推荐的教程类型、具体的资源链接和学习路径建议。
（图片来源网络，侵删）
学习 Protel DXP 2004 的核心思路
在学习之前,请明确以下几点，这会让你事半功倍：
- 版本问题：Protel DXP 2004 有几个版本，最常见的是 SP2 和 SP4，强烈建议使用 SP4 版本，因为它修复了大量 Bug，稳定性和兼容性更好。
- 兼容性：这是一个 32 位软件，在 64 位系统上运行可能会遇到一些问题，建议使用虚拟机（如 VirtualBox + Windows XP）或在 Win7/Win10 的兼容模式下运行。
- 学习价值：虽然 Altium Designer (AD) 是目前的主流，但 DXP 2004 的核心设计流程（原理图设计 -> 原理图库/PCB库设计 -> PCB布局布线 -> 生产文件输出）与 AD 一脉相承，学好 DXP 2004，对于理解 AD 的逻辑和工作流非常有帮助，很多操作习惯是相通的。
优质的视频教程资源推荐
国内主流视频平台（Bilibili、腾讯视频等）
这是目前最容易找到、也是最集中的资源库，Bilibili (B站) 尤为推荐，因为其社区氛围好，互动性强。
搜索关键词建议：
protel dxp 2004 教程protel dxp 2004 入门到精通protel dxp 2004 实例教学protel dxp 2004 PCB设计
Bilibili 推荐UP主/系列教程：
（图片来源网络，侵删）
- 【经典必看】
疯狂的李子：他的教程非常系统，从软件安装、界面介绍到原理图、PCB设计的每一步都讲得很细致，是很多初学者的首选，你可以在B站搜索“疯狂的李子 protel”找到他的系列视频。 - 【实例驱动】
电子工程师小钟：他的教程更偏向于实战，会通过一个具体的实例项目，带领你完整地走一遍设计流程，非常适合有一定基础后进行项目式学习。 - 【零基础入门】
硬核小金：他的视频风格轻松，讲解通俗易懂，适合零基础的小白快速入门。 - 【搜索技巧】：在B站搜索时，可以按“最多播放”或“最新回复”排序，这样更容易找到高质量、经过时间检验的教程。
专业电子设计网站/论坛
这些网站上的教程可能更偏向于技术深度和实际问题解决。
- 21ic中国电子网：作为老牌电子行业网站，其论坛和资料库中有很多关于 Protel DXP 2004 的技术文章和经验分享，虽然视频教程不多，但图文并茂的教程同样非常经典。
- EDA365论坛：这是一个非常专业的电子设计工程师论坛，你可以在其搜索版块找到很多关于 DXP 2004 的高深技巧、常见问题解答和网友分享的实战经验，这里的教程质量非常高，但需要你有一定的筛选能力。
- CSDN / 博客园：在这些开发者社区，你可以搜索到大量关于 Protel DXP 2004 的技术博客，很多是工程师总结的“踩坑”笔记和技巧，非常有价值。
国外视频平台（YouTube）
如果你能适应英文,YouTube 上有大量高质量的教程。
搜索关键词建议：
Altium Designer 2004 Tutorial(注意，国外通常称其为 Altium Designer 2004，因为 Protel 后来被 Altium 公司收购并改名)Protel DXP PCB Tutorial for Beginners
推荐频道：
（图片来源网络，侵删）
Phil's Lab：虽然这个频道主要讲现代的 AD，但他有非常基础和原理性的视频，对理解电路设计思想很有帮助。GreatScott!：虽然他主要做项目，但偶尔会涉及到基础的 PCB 设计，他的讲解方式非常有趣，能激发学习兴趣。- 搜索技巧：使用 "Filter" (筛选) 功能，按 "Upload date" (上传日期) 选择 "This year" 或 "Past year"，可以看到一些较新的教程，虽然内容是老软件，但讲解方式可能更现代化。
学习路径建议（循序渐进）
为了让你更高效地学习,这里推荐一个学习路径：
第一阶段：基础准备与软件熟悉 (1-2天)
- 安装软件：下载并安装 Protel DXP 2004 SP4 版本，并解决好兼容性问题。
- 认识界面：观看教程的第一课，了解软件的主界面，包括菜单栏、工具栏、工作区、面板（Projects, Panels, Properties）等。
- 创建项目：学习如何创建一个
PCB Project(PCB项目)，以及如何向项目中添加Schematic Sheet(原理图) 和PCB Document(PCB文件)。
第二阶段：原理图设计 (3-5天)

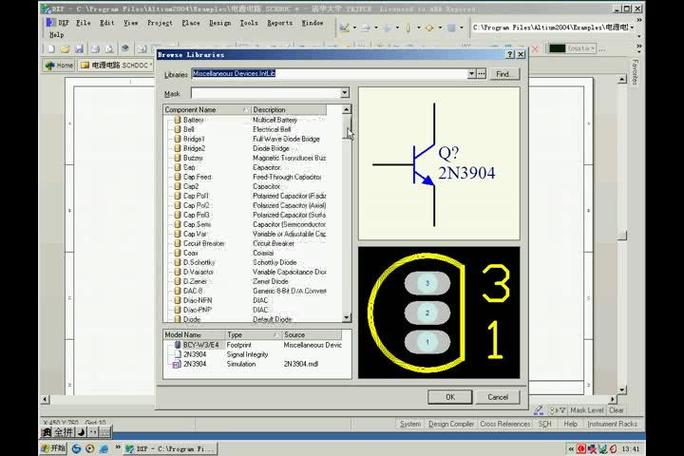

- 元器件库：学习如何从库中放置元器件 (
Place -> Part)，重点掌握如何搜索元器件。 - 原理图绘图：学习使用导线 (
Wire)、总线 (Bus)、网络标签 (Net Label)、电源端口 (Power Port) 连接电路。 - 元器件属性：学会修改元器件的 Designator (位号，如 R1, C1) 和 Comment (注释，如 10K, 104)。
- 编译与检查：学习如何编译原理图 (
Project -> Compile PCB Project)，并根据编译错误报告检查原理图，确保没有未连接的引脚或网络标号错误。
第三阶段：PCB库与封装制作 (2-3天)
- 理解封装：明白原理图符号和PCB封装的区别与联系。
- PCB库使用：学习如何从现有的PCB库中调用封装。
- 手动创建封装：这是关键技能！学习如何使用

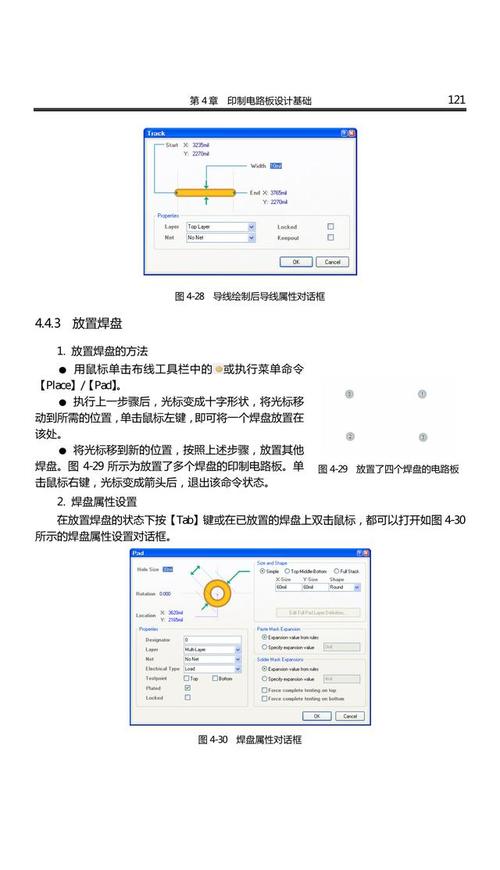

PCB Library Editor手动创建一个简单的封装，比如电阻、电容、LED等，掌握焊盘 的放置和属性设置。
第四阶段：PCB布局与布线 (5-7天)
- 设计同步：学习如何将原理图信息导入到PCB中 (
Design -> Update PCB Document...)，生成网络表和元器件。 - 元器件布局：学习元器件布局的基本原则，如：
- 按功能模块布局。
- 考虑信号流向。
- 特殊元器件（如接口、散热器）的放置。
- 自动布局工具的使用与局限性。
- 布线规则设置：这是PCB设计的灵魂！学习如何设置
Design Rules，特别是线宽、间距、过孔等。 - 手动布线：开始手动走线，学习使用
Interactive Routing工具，以及如何切换层、放置过孔。 - 铺铜：学习如何添加覆铜 (
Plane -> Pour Copper)，并设置其连接网络。 - DRC检查：布线完成后，运行
Design Rule Check (DRC)，根据报告修正所有违规的设计。
第五阶段：生产文件输出 (1天)
- 生成Gerber文件：学习如何生成 Gerber 文件，这是PCB厂家的主要生产文件。
- 生成坐标文件和物料清单：学习生成 Pick and Place 文件和 BOM 表，用于 SMT 贴片。
补充学习资源
- PDF文档：搜索
Protel DXP 2004 User Guide或Protel DXP 2004 Handbook，官方的PDF文档是最权威的参考资料，当你对某个具体功能有疑问时，查阅文档是最好的方式。 - 练习项目：不要只看教程，一定要动手！从简单的电路开始，比如一个LED闪烁电路、一个简单的稳压电源电路，完整地走一遍设计流程，熟能生巧！
祝你学习顺利,早日掌握这款经典而强大的设计工具！
