ANSYS 12.1 的版本信息

请务必了解 ANSYS 12.1 是一个非常古老的版本，发布于 2009 年左右，这意味着：

1. 界面陈旧：其界面与现代版本（如 ANSYS 2025/2025 R1）有天壤之别，操作逻辑和菜单结构差异巨大。
2. 功能落后：缺少现代版本中大量先进的功能、材料模型、求解算法和后处理工具。
3. 兼容性问题：
   • 操作系统：可能无法在 64 位版本的 Windows 7/8/10/11 上完美运行，甚至无法安装，通常只能在 32 位系统或通过兼容模式运行。
   • 硬件驱动：对现代显卡的 OpenGL 支持可能不佳，导致图形显示异常。
   • 文件格式：其生成的 .db 等数据库文件无法被现代 ANSYS 版本直接打开。
4. 资源稀缺：官方早已停止对该版本的技术支持和更新，相关的官方教程、文档和社区支持都很难找到。

强烈建议：如果您是为了学习或工作，请尽量使用最新的 ANSYS 版本，现代版本功能更强大、界面更友好、稳定性更好，并且有海量的在线资源和教程，如果您因为特定原因（如学校老旧机房、导师要求等）必须使用 12.1，那么这份教程将帮助您入门。

ANSYS 12.1 教程：从零开始的学习路径

ANSYS 12.1 通常包含多个模块，其中最核心和常用的是 Mechanical (经典版)，本教程将主要围绕经典版 Mechanical 展开，这是进行结构、热、电磁等分析的基础。

第一部分：核心概念与工作流程

在学习具体操作前,理解 ANSYS 的基本工作流程至关重要，一个完整的分析通常分为三个主要阶段：

1. 前处理：


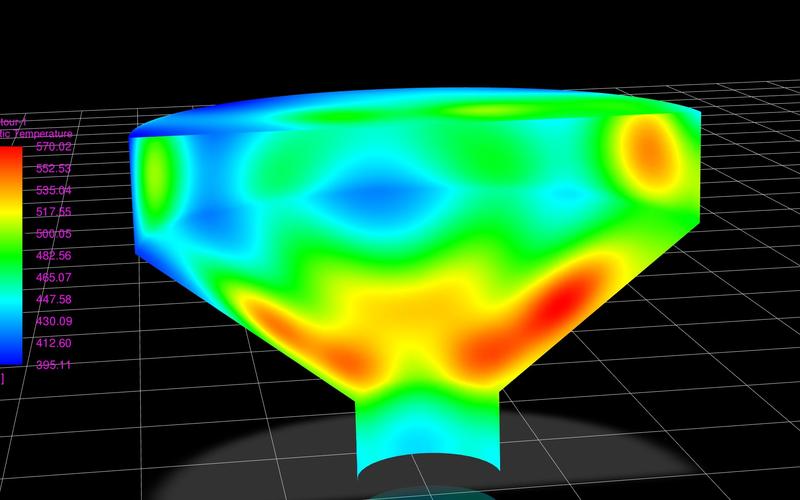

   （图片来源网络，侵删）
   • 创建几何模型：直接在 ANSYS 中创建简单的几何，或导入来自 CAD 软件（如 SolidWorks, UG, Pro/E）的模型文件。
   • 定义单元类型：选择合适的单元来离散化模型（梁单元 BEAM188，实体单元 SOLID185）。
   • 定义材料属性：输入材料的物理参数，如弹性模量、泊松比、密度、导热系数等。
   • 划分网格：将几何模型离散成有限个小的单元，形成有限元模型，网格质量直接影响分析结果的准确性。
   • 施加载荷与约束：定义模型的边界条件和外部作用力，如固定约束、压力、温度、重力等。

2. 求解：

   ANSYS 求解器根据您设定的分析类型（静态、模态、瞬态等）和前处理的信息，求解由单元组成的方程组，计算出节点上的结果（如位移、应力、温度等）。

3. 后处理：

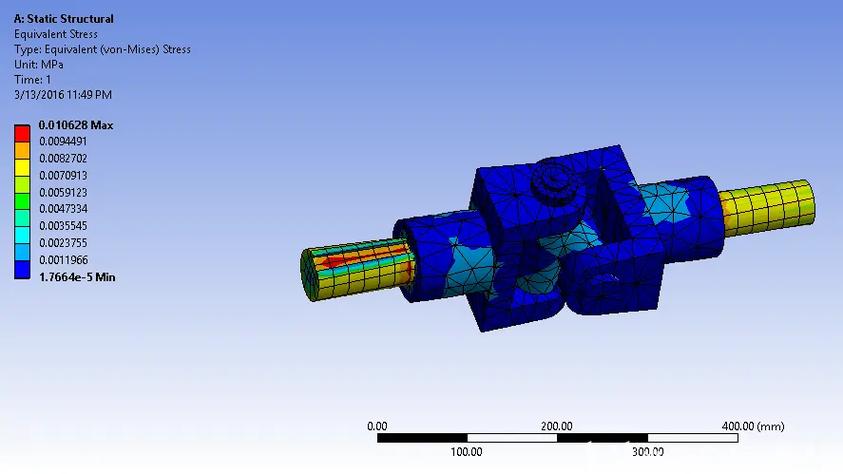

   • 通用后处理：查看模型在特定时间点或载荷步的结果，查看结构在最大载荷下的应力云图。
   • 时间历程后处理：查看模型上某个特定点的结果随时间或载荷步变化的曲线，查看某个点的位移随时间变化的曲线。

第二部分：经典版 Mechanical 详细操作步骤（以静态结构分析为例）

假设我们要分析一个简单的悬臂梁在端部受集中力时的变形和应力。

目标：一个 L 形支架，一端固定，另一端施加 1000N 的力。

步骤 1：启动 ANSYS 12.1

1. 通过“开始”菜单找到并启动 ANSYS Mechanical APDL，这是经典的命令输入和图形界面环境。
2. 启动后,会看到一个包含多个窗口的界面：
   • 输出窗口：显示程序运行信息和警告/错误。
   • 输入窗口：可以在这里输入 ANSYS 命令（不推荐初学者使用）。
   • 图形窗口：显示模型和结果。
   • 菜单栏：包含所有分析功能的下拉菜单。
   • 工具栏：常用功能的快捷按钮。

步骤 2：前处理

设定分析作业名

• 菜单路径：File > Change Jobname...
• 输入一个有意义的名字,L_Bracket_Analysis，然后点击 OK。

设定单位

• ANSYS 本身没有单位系统，用户必须保持单位一致，一个常用的国际单位制是：米, 千克, 秒, 帕斯卡 (m, kg, s, Pa)。
• 在后续输入所有参数时（如尺寸、材料属性、载荷），都必须使用统一的单位。

创建几何模型

• 创建关键点：Preprocessor > Modeling > Create > Keypoints > In Active CS
  • 输入关键点编号 1，坐标 (0, 0, 0)。
  • 输入关键点编号 2，坐标 (0.1, 0, 0)。
  • 输入关键点编号 3，坐标 (0.1, 0.05, 0)。
  • 输入关键点编号 4，坐标 (0, 0.05, 0)。
  • 输入关键点编号 5，坐标 (0.1, 0.05, 0.02)。
  • 输入关键点编号 6，坐标 (0, 0.05, 0.02)。
• 创建线：Preprocessor > Modeling > Create > Lines > Lines > Straight Line
  • 依次连接关键点 1-2, 2-3, 3-4, 4-1 形成一个矩形底面。
  • 连接关键点 4-5, 5-6, 6-4 形成一个侧面。
  • 连接关键点 3-5 形成一个顶面。
• 创建面：Preprocessor > Modeling > Create > Areas > Arbitrary > By Lines
  • 选中底面的四条线,点击 OK 创建面 A1。
  • 选中侧面的三条线,点击 OK 创建面 A2。
  • 选中顶面的三条线,点击 OK 创建面 A3。
• 由面生成体：Preprocessor > Modeling > Create > Volumes > Arbitrary > By Areas
  • 选中刚刚创建的三个面 A1, A2, A3，点击 OK，生成三维实体。

定义材料属性

• 菜单路径：Preprocessor > Material Props > Material Models
• 在弹出的窗口中,依次双击：
  • Structural > Linear > Elastic > Isotropic
• 输入 弹性模量：1e11 (钢的弹性模量，单位 Pa)。
• 输入 泊松比：3。
• 点击 OK，然后关闭材料定义窗口。

定义单元类型

• 菜单路径：Preprocessor > Element Type > Add/Edit/Delete
• 点击 Add...。
• 在左侧选择 Solid，在右侧选择 Brick 8node 45 (即 SOLID45 单元，一个 8 节点的六面体实体单元)。
• 点击 OK，Close。

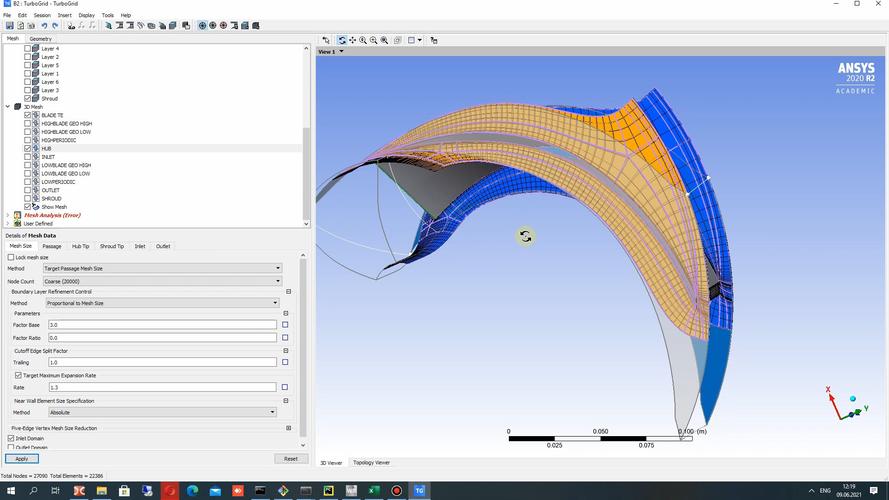

划分网格

• 设置网格尺寸：Preprocessor > Meshing > Size Cntrls > ManualSize > Global > Size
  • 在 Element edge length 中输入一个较小的值，005 (5mm)，这决定了网格的精细程度。
  • 点击 OK。
• 划分网格：Preprocessor > Meshing > Mesh > Volumes > Mapped > 3 sides to 4 sides (对于这个简单模型，可以使用映射网格)
  • 或者更通用的方法：Preprocessor > Meshing > Mesh > Volumes > Free
  • 在图形窗口中,用鼠标框选整个实体，点击 OK，等待网格划分完成。

施加载荷与约束

• 施加约束：
  • 菜单路径：Solution > Define Loads > Apply > Structural > Displacement > On Areas
  • 在图形窗口中,选中固定端的面（底面所在的 A1 面），点击 OK。
  • 在弹出的窗口中,选择 All DOF (所有自由度)，并设置 Value 为 0。
  • 点击 OK。
• 施加载荷：
  • 菜单路径：Solution > Define Loads > Apply > Structural > Force/Moment > On Nodes
  • 在图形窗口中,选中施加载荷位置的节点（悬臂梁最外端的节点），点击 OK。
  • 在弹出的窗口中,选择 Direction of force 为 FY (假设力施加在 Y 方向)。
  • 在 Force/Moment value 中输入 -1000 (负号表示方向)。
  • 点击 OK。

步骤 3：求解

• 菜单路径：Solution > Solve > Current LS
• 在弹出的窗口中,点击 OK 开始求解。
• 求解完成后,会弹出一个 "Solution is done!" 的提示窗口，点击 Close。

步骤 4：后处理

通用后处理

• 菜单路径：General Postproc > Plot Results > Contour Plot > Nodal Solu
• 在弹出的窗口中：
  • 左侧选择 Stress。
  • 右侧选择 von Mises SEQV (冯·米塞斯应力，最常用的应力评估标准)。
• 点击 OK，图形窗口会显示整个模型的应力云图。
• 你可以用同样的方法查看位移 (Displacement vector sum)、反作用力等结果。

查看结果列表

• 菜单路径：General Postproc > List Results > Nodal Solution
• 同样选择要查看的应力或位移项,点击 OK，结果会显示在输出窗口中。

步骤 5：保存与退出

• 保存模型：Utility Menu > File > Save as Jobname.db (或直接点击工具栏的保存图标)。
• 退出 ANSYS：Utility Menu > File > Exit...
  • 选择 Save Geometry, Load Case, and Results 保存所有信息。
  • 点击 OK。

第三部分：学习资源（针对 ANSYS 12.1）

由于版本老旧,资源非常有限，但仍有迹可循：

1. 经典书籍：

   • 《ANSYS 机械工程应用实例精讲》 或类似标题的书籍，出版年份在 2010-2025 年之间的书籍，其内容更可能基于经典版界面。
   • 《有限元分析及 ANSYS 应用基础教程》 - 王新荣等，这类教材通常讲解基础理论，并以旧版 ANSYS 为例。

2. 视频教程：

   • 在 Bilibili、YouTube 等视频网站上搜索 "ANSYS经典版"、"ANSYS Mechanical APDL tutorial"。
   • 注意看视频的界面,如果界面是黑底白字或非常经典的灰色界面，那很可能就是 12.1 或类似版本的教学。

3. 学校资源：

   • 最可靠的资源，如果您在学校使用这个版本，请务必咨询您的老师、师兄师姐或实验室管理员，他们通常有内部讲义、旧版教材或特定的操作流程文档。

4. 官方文档（存档）：

   ANSYS 官方网站可能还存有旧版文档的 PDF 文件，你可以尝试搜索 "ANSYS 12.1 Documentation PDF" 或 "ANSYS Mechanical APDL 12.1 Theory Manual"，这些文档非常详尽，但全是英文，且阅读起来比较枯燥。

总结与最终建议

学习 ANSYS 12.1 的过程，本质上是在学习有限元分析的基本思想，因为其核心流程和现代版是一样的，你可以把它当作一个“练习用”的沙盘，用来理解几何、网格、载荷、约束、求解和后处理这些基本概念。

一旦你掌握了基本操作，请立即转向一个现代版本（如 2025 或更新版）进行深入学习。 现代版本提供了参数化分析、自动化脚本、更智能的网格划分、更丰富的后处理工具等，能让你在实际工作中事半功倍，现代版本的教程和资源（官方的 Ansys Innovation Courses、YouTube 上的大量视频、CSDN/知乎上的技术文章）非常丰富，学习曲线会平滑得多。
