- 学习路线图：明确学习步骤,避免迷失方向。
- 入门教程推荐：适合零基础初学者。
- 进阶/实战教程推荐：适合有一定基础,想提升实战能力的用户。
- 官方资源：最权威、最免费的学习渠道。
- 学习建议与技巧：高效学习的秘诀。
Altium Designer 学习路线图
在开始看视频前，建议先了解这个学习路径,这样看视频时才能更有针对性。

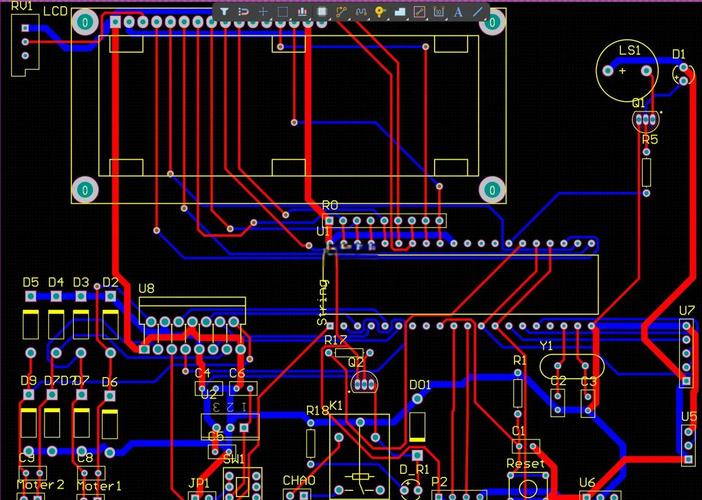

（图片来源网络，侵删）
-
基础准备与环境熟悉
- 目标：认识 AD 界面,了解基本操作。
- 创建新项目、原理图、PCB 文件；熟悉各个面板（Projects, Properties, Components 等）；掌握文件的保存、导出等基本操作。
-
原理图设计
- 目标：能够独立绘制出正确、清晰的原理图。
- 元件库：如何从库中查找、放置元件；如何创建和修改自己的原理图元件（重点）。
- 连线：使用导线、网络标签、总线、端口进行电气连接。
- 注释：添加文本、标注、参数等。
- 编译与检查：编译项目，使用编译器面板检查电气错误（如未连接的引脚、网络冲突等）。
-
PCB 设计前准备
- 目标：将原理图信息准确无误地导入到 PCB 中。
- PCB 封装库：理解封装的重要性，如何从库中放置封装，如何创建和修改封装（重中之重）。
- 原理图与 PCB 的关联：创建网络表（现代 AD 版本通常通过 "Design -> Update PCB Document" 直接同步）。
- PCB 规划：定义板框、板层设置、叠层结构。
-
PCB 布局

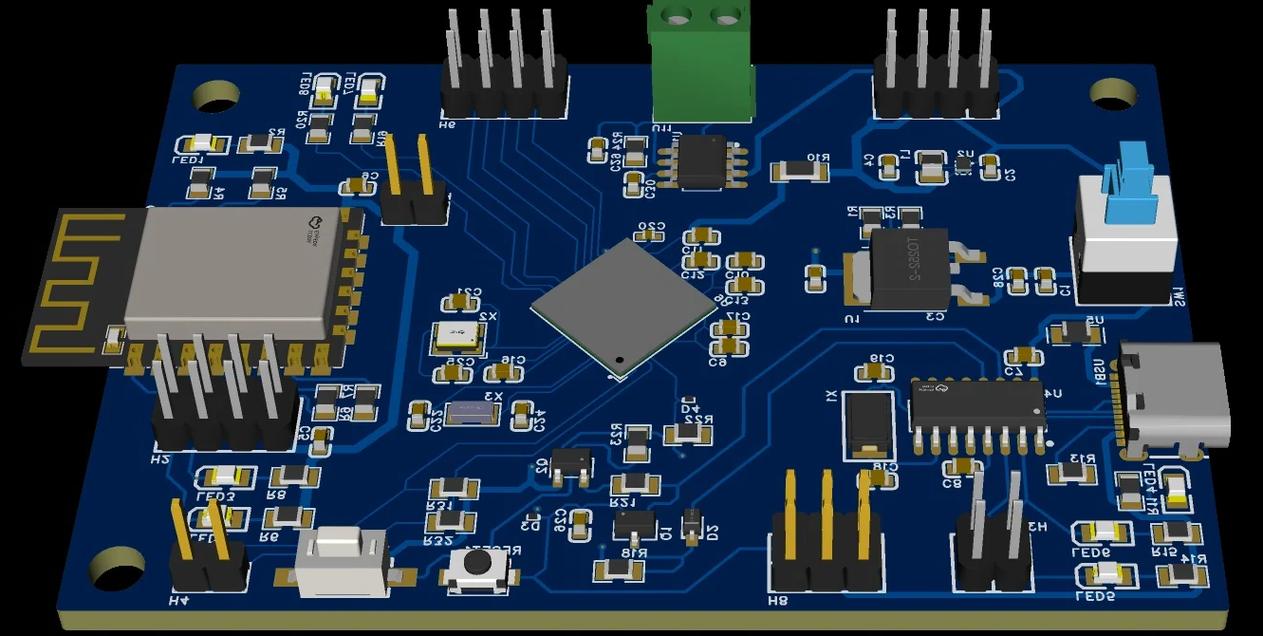

（图片来源网络，侵删）- 目标：合理摆放元器件,为后续布线打下良好基础。
- 元件导入：将同步过来的元件放置到 PCB 板框内。
- 布局原则：按功能模块布局、考虑信号流向、注意散热、接口位置、可维护性等。
- 布局技巧：使用 Room、飞线指示、元件体/引脚对齐等工具。
-
PCB 布线
- 目标：按照设计要求，连接所有网络,完成电气连接。
- 布线规则设置：设置线宽、间距、过孔尺寸等（核心技能）。
- 交互式布线：手动绘制导线、设置拐角模式。
- 差分对、等长线：高速信号布线技巧。
- 铺铜：放置覆铜，并设置连接方式（网络连接或死铜）。
- 多边形铺铜：处理复杂电源和地平面。
-
设计规则检查 与输出
- 目标：确保设计没有错误,并能生成生产文件。
- DRC 检查：运行 DRC,并修复所有错误。
- 生成 Gerber 文件：生成 PCB 制造商需要的所有图层文件。
- 生成钻孔文件：生成 NC Drill 文件。
- 生成 BOM 和装配图：方便采购和生产。
入门教程推荐 (中文)
这些教程非常适合零基础或基础薄弱的初学者，讲解细致,操作清晰。
B 站 (哔哩哔哩) - 首选平台
B站是学习 AD 的宝库,有大量免费且优质的教程。

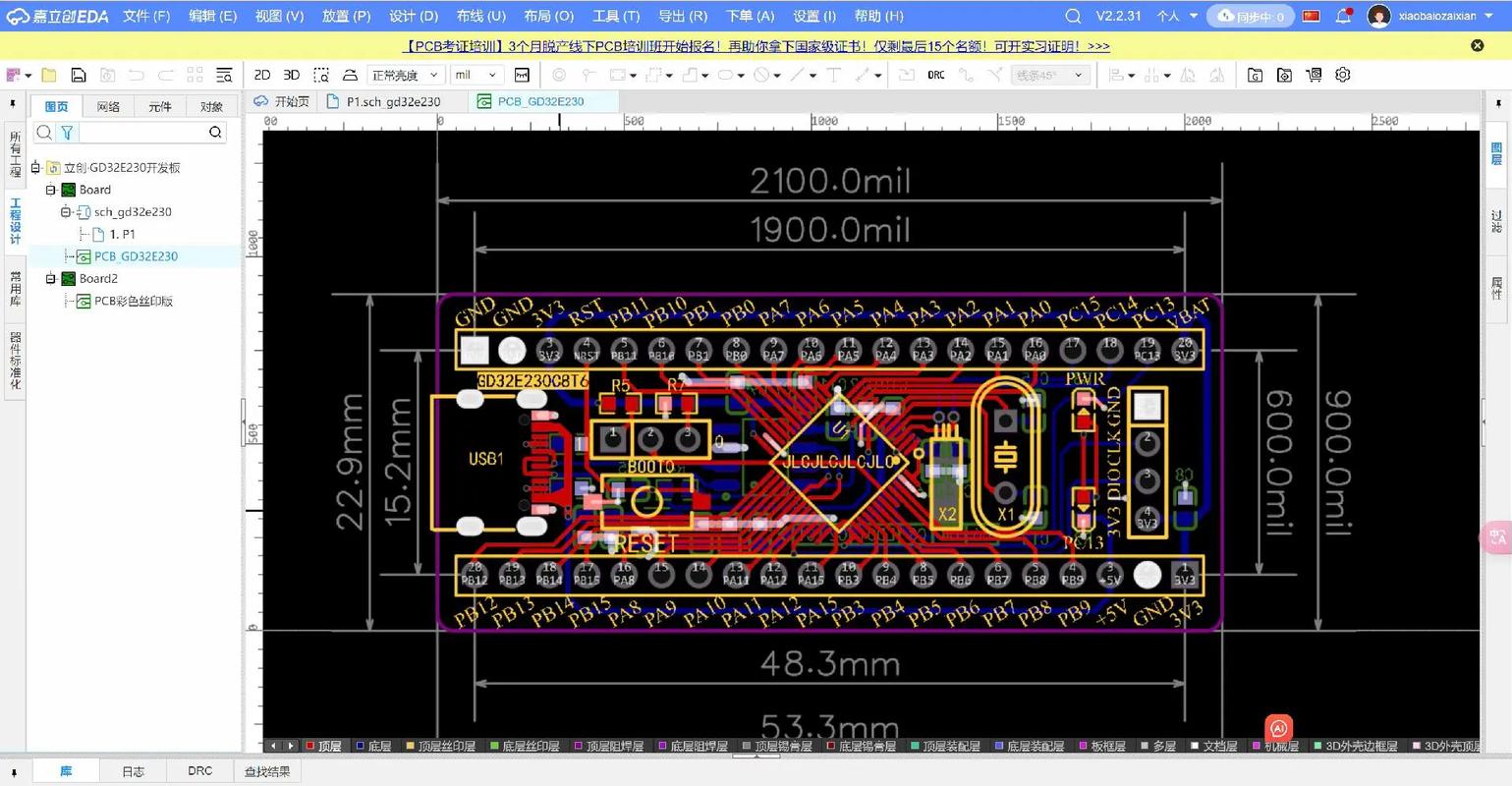

（图片来源网络，侵删）
-
UP主： 硬核创客
- 推荐理由：国内 AD 教学的标杆人物之一，他的系列教程从零开始，逻辑清晰，覆盖面广，非常适合新手入门，他会从最基础的界面讲起,一步步带你完成一个完整的项目。
- 搜索关键词：
硬核创客 Altium Designer或Altium Designer 20/21/22/23 教程。
-
UP主： 野火电子
- 推荐理由：以嵌入式开发闻名，其 AD 教程也做得非常扎实，教程结合了具体的硬件项目，学习目的性很强,能让你明白每一步操作的实际意义。
- 搜索关键词：
野火 Altium Designer 入门。
-
UP主： 凡小亿
- 推荐理由：他的教程节奏适中，讲解非常耐心，特别适合喜欢慢节奏、细致讲解的初学者，视频制作精良,跟着操作很容易上手。
- 搜索关键词：
凡小亿 Altium Designer。
YouTube (需科学上网)
-
频道： Phil's Lab
- 推荐理由：虽然是英文频道，但内容质量极高，从基础到高速 PCB 设计，讲解非常深入和专业，如果英语能力尚可，强烈推荐,他的网站上也配有文字教程。
- 搜索关键词：
Altium Designer for beginners。
-
频道： Zep Upton
- 推荐理由：一位经验丰富的 PCB 设计师，他的教程非常实用，会分享很多行业内的最佳实践和技巧,而不是仅仅教软件操作。
- 搜索关键词：
Altium Designer tutorial。
进阶/实战教程推荐
当你掌握了基础操作后,需要通过实战项目来提升设计能力。
-
B站 - 硬核创客
- 推荐理由：他的教程不仅有基础，还有大量的实战项目，从零开始设计一块 STM32 开发板”、“电源板设计”等，跟着这些项目完整地走一遍,你的能力会有质的飞跃。
-
B站 - 电路城
- 推荐理由：电路城是一个硬件设计社区，上面有很多工程师分享自己的实战项目和设计过程，搜索具体的项目（如“四轴飞行器控制板设计”、“BMS 电池管理板设计”）,可以找到很多高手的实战视频和分享。
-
YouTube - Phil's Lab
- 推荐理由：他的进阶教程，特别是关于高速 PCB 设计（如 DDR、USB、HDMI）、信号完整性、EMC 方面的内容，是行业内的顶尖水平，对于想成为专业 PCB 设计师的工程师来说,是必看内容。
官方资源 (权威且免费)
Altium 官方提供了最权威的学习资料,并且完全免费。
-
Altium 365 Learning Hub
- 网址：
https://resources.altium.com/learning-hub - 这是官方的在线学习中心，提供了结构化的课程，从入门到高级，涵盖了原理图设计、PCB 设计、库管理、仿真等各个方面，视频、文档、示例一应俱全。强烈建议初学者从这里开始。
- 网址：
-
官方 YouTube 频道
- 网址：
https://www.youtube.com/c/AltiumDesigner - 官方发布的教程、新功能介绍、技术专家分享等，内容非常新,且专业。
- 网址：
-
博客与知识库
- 网址：
https://blog.altium.com/和https://www.altium.com/documentation - 官方博客会分享设计技巧和行业洞察，知识库则包含了最详尽的软件文档，当你遇到具体问题时,查阅文档是最直接有效的方法。
- 网址：
学习建议与技巧
- 动手实践，而非只看不练：看十遍视频，不如自己动手操作一遍，一定要跟着教程,一步步把项目做出来。
- 从一个简单项目开始：不要一开始就挑战复杂的高速板，可以先从一块 LED 点阵板、简单的电源板或者最小系统板开始。
- 理解“为什么”：不要只满足于“怎么操作”，要理解为什么要这样设置线宽？为什么要这样铺铜？理解背后的电气原理和设计规则,才能真正进步。
- 建立自己的元件库：不要总用别人的库，自己动手画几个常用的封装（如电阻、电容、芯片），这个过程能让你深刻理解封装的重要性,避免后期因封装错误导致返工。
- 善用快捷键：AD 是一款效率工具，熟练使用快捷键能让你事半功倍，在操作时，留意视频中的快捷键,并刻意练习。
- 加入社区：在 B站、论坛（如“电子工程世界”）、Reddit (r/PrintedCircuitBoard) 等地方提问，分享你的设计,和别人交流是解决疑难杂症和快速进步的好方法。
希望这份详细的指南能帮助你顺利开启 Altium Designer 的学习之旅！祝你学习愉快，早日成为 PCB 设计高手！
