Multisim 使用教程：从入门到精通

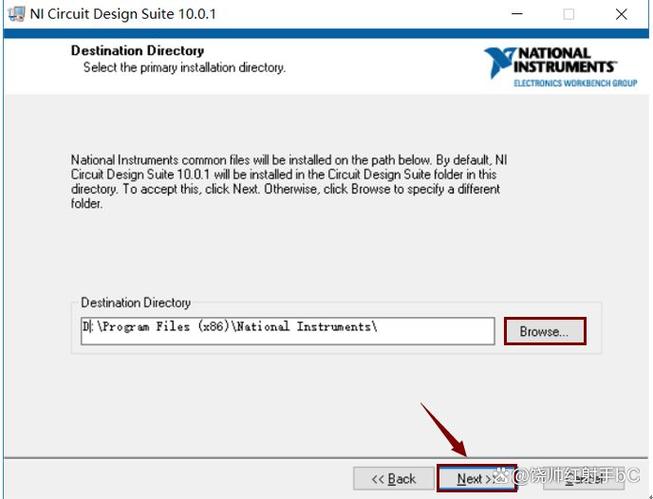

第一部分：初识 Multisim

什么是 Multisim？

Multisim 是美国国家仪器公司推出的一款电子电路仿真软件，它允许用户在计算机上搭建电路、运行仿真、分析结果，而无需搭建真实的物理电路，这对于学习、设计、验证电路原型具有极高的效率和安全性。

主要功能与优势

• 直观的图形界面：就像在面包板上搭电路一样，通过拖拽元器件、连线即可构建电路。
• 庞大的元器件库：包含数千种真实元器件的仿真模型，从基本的电阻、电容到复杂的微控制器、FPGA。
• 强大的仿真引擎：基于SPICE（Simulation Program with Integrated Circuit Emphasis）算法，提供精确的仿真结果。
• 丰富的虚拟仪器：拥有虚拟示波器、万用表、函数发生器、逻辑分析仪等，就像拥有一个完整的电子实验室。
• 全面的分析工具：可以进行直流工作点分析、交流扫描、瞬态分析、傅里叶分析等，深入理解电路行为。
• PCB 设计无缝衔接：仿真通过的电路可以一键导出到 Ultiboard 软件中进行PCB布局布线设计。

第二部分：软件界面概览

启动 Multisim 后，你会看到主界面，熟悉它的工作区是第一步。

• 菜单栏：包含所有软件命令，如文件、编辑、视图、仿真、工具等。
• 标准工具栏：常用命令的快捷按钮，如新建、打开、保存、缩放等。
• 元器件工具栏：这是最核心的工具栏，用于选择和放置各种元器件。
  • Sources (电源/信号源)：电池、交流源、脉冲源、接地等。
  • Basic (基本元件)：电阻、电容、电感、开关、连接器等。
  • Diodes (二极管)：普通二极管、稳压管、发光二极管、整流桥等。
  • Transistors (晶体管)：BJT、MOSFET、JFET 等。
  • TTL：74系列逻辑门电路。
  • CMOS：4000系列逻辑门电路。
  • Mixed (混合器件)：定时器（如555）、模拟IC（如运放）。
  • Indicators (指示器)：电压表、电流表、LED、数码管、蜂鸣器等。
  • Power Sources (电源)：更专业的电源模型。
  • Miscellaneous (杂项)：保险丝、晶振、电机等。
  • RF (射频元件)：用于高频电路的元件。
  • Electromechanical (机电元件)：开关、继电器等。
• 虚拟仪器工具栏：放置各种虚拟仪器的快捷按钮。
  • Multimeter (万用表)
  • Oscilloscope (示波器)
  • Function Generator (函数发生器)
  • Bode Plotter (波特图仪)
  • Logic Analyzer (逻辑分析仪)
  • ... 等等

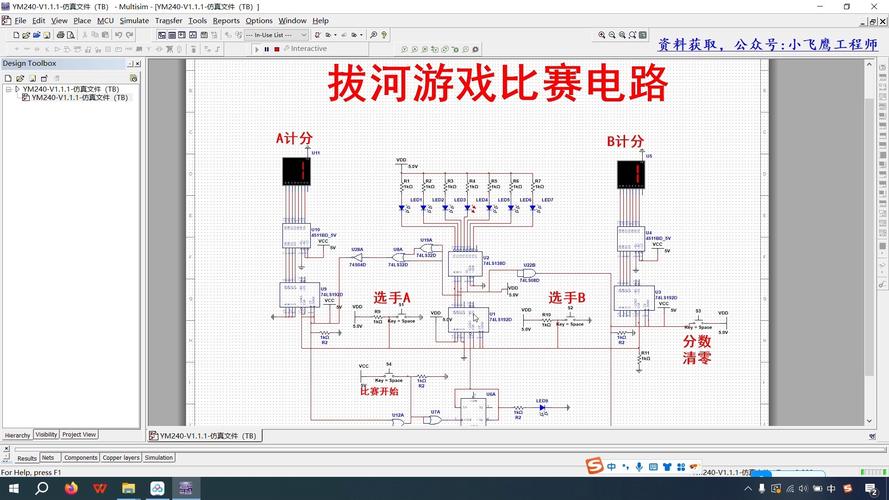

• 设计窗口：核心的电路搭建区域，也称为“电路图捕获”窗口。
• 仿真开关：绿色的“开始”按钮和红色的“停止”按钮，用于控制仿真的运行与停止。
• 状态栏：显示鼠标位置、当前操作提示等信息。

第三部分：第一个电路实例：LED闪烁电路

让我们通过一个经典的LED闪烁电路来学习Multisim的基本操作,这个电路将使用一个555定时器来驱动一个LED，使其以固定频率闪烁。

目标： 搭建一个555定时器构成的LED闪烁电路，并用示波器观察其输出波形。

步骤 1：创建新电路图

• 启动 Multisim。
• 点击菜单栏的 文件 -> 新建 -> 原理图，或直接点击工具栏的“新建”按钮。

步骤 2：放置元器件

这是最关键的一步,我们将从元器件工具栏中依次找到所需的元件。

1. 放置电源和地

   • 在 元器件工具栏 中，点击 Sources (电源)。
   • 在弹出的窗口中,选择 POWER_SOURCES。
   • 找到 VCC (直流电源)，点击 OK，然后在设计窗口中点击放置它，双击它可以修改电压值，我们将其改为 5V。
   • 再次打开 Sources，选择 POWER_SOURCES。
   • 找到 GROUND (接地)，点击 OK，然后在设计窗口中点击放置。注意：几乎所有的电路都需要接地！

2. 放置555定时器

   • 在 元器件工具栏 中，点击 Mixed (混合器件)。
   • 在弹出的窗口中,选择 TIMER。
   • 找到 LM555CM (这是一个常用的555模型)，点击 OK，然后放置到设计窗口中。

3. 放置电阻

   • 在 元器件工具栏 中，点击 Basic (基本元件)。
   • 选择 RESISTOR。
   • 在右侧的查找框中输入电阻值,如 1k，然后点击 OK 放置两个1kΩ电阻，再输入 100k，放置一个100kΩ电阻。

4. 放置电容

   • 仍在 Basic 工具栏，选择 CAPACITOR。
   • 查找并放置一个 10uF 的电解电容（注意极性）和一个 01uF 的陶瓷电容。

5. 放置LED和限流电阻

   • 在 Basic 工具栏，选择 LED，放置一个LED。
   • 放置一个 330Ω 的电阻作为LED的限流电阻。

6. 放置虚拟示波器

   • 在 虚拟仪器工具栏 中，点击 Oscilloscope (示波器)。
   • 将其放置在电路图的右侧。

步骤 3：连接电路

• 将鼠标移动到元器件的引脚上,鼠标指针会变成一个带十字的圆圈。
• 点击并拖动鼠标到另一个需要连接的引脚或导线上,再次点击，即可完成一条连线。
• Pro-Tip：为了美观和清晰，可以右键点击导线，选择 段颜色 来改变颜色，或者使用总线连接复杂电路。
• 按照标准的555多谐振荡器电路图,将所有元器件连接起来。
  • VCC (5V) 连接到555的8脚和所有需要正电源的元器件正极。
  • GND 连接到555的1脚、所有电容的负极以及LED的负极。
  • 将示波器的 A通道 连接到555的3脚（输出端），以观察输出波形。

步骤 4：设置仿真并运行

1. 检查电路：在运行仿真前，仔细检查一遍电路连接是否正确，有无短路或悬空引脚。
2. 运行仿真：点击设计窗口右上角的绿色 Run 按钮。
3. 观察现象：你应该能看到电路图中的LED开始闪烁了！

步骤 5：使用虚拟仪器分析结果

1. 双击示波器，打开示波器的面板。
2. 设置示波器：
   • Timebase (时基)：设置时间/格，500us/Div 或 1ms/Div，以便能看到一个完整的周期。
   • Channel A (通道A)：设置为 DC，幅度设置为 5V/Div。
3. 观察波形：示波器屏幕上应该显示出一个方波，这个方波的高低电平交替变化，其频率由 R1、R2 和 C1 的值决定。
   • 高电平时间：T_high ≈ 0.693 * (R1 + R2) * C1
   • 低电平时间：T_low ≈ 0.693 * R2 * C1
   • 总周期：T = T_high + T_low

步骤 6：停止与保存

• 点击红色的 Stop 按钮停止仿真。

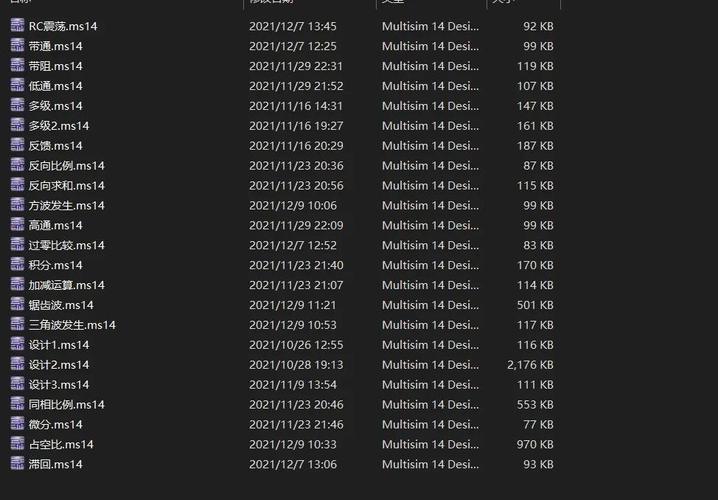

• 点击菜单栏的 文件 -> 保存，将你的电路设计保存为 .ms14 文件。

第四部分：核心功能进阶

仿真分析

除了虚拟仪器,Multisim还提供更强大的分析功能。

• 如何运行分析：点击菜单栏 仿真 -> 分析，选择你需要分析的类型。
• 常用分析类型：
  • DC Operating Point (直流工作点分析)：分析电路在直流电源下的各节点电压和支路电流，是进行其他分析的基础。
  • AC Analysis (交流分析)：分析电路在不同频率下的响应，常用于绘制滤波器的频率响应曲线（波特图）。
  • Transient Analysis (瞬态分析)：分析电路中某个节点电压或支路电流随时间变化的波形，类似于用示波器观察。
  • Parameter Sweep (参数扫描分析)：当你想了解某个元件（如电阻值）的变化对电路性能（如输出频率）的影响时，这个分析非常有用。

使用虚拟万用表

虚拟万用表非常方便,可以测量交/直流电压、电流和电阻。

• 放置：从虚拟仪器工具栏拖出万用表。
• 设置：双击打开面板，选择要测量的类型（V, A, Ω）和模式（AC, DC）。
• 连接：测量电压时，并联在元件两端；测量电流时，串联在电路中。

子电路与层次化设计

对于复杂的电路,可以将一部分功能模块（如一个放大电路）创建成一个“子电路”（Subcircuit），这样可以将主电路图简化，提高可读性，操作方法：选中要创建子电路的元器件，右键选择 用替换方框替换。

第五部分：从仿真到现实

生成网表和报告

Multisim可以生成标准的网表文件（如.cir或.net），供其他专业仿真软件使用，它也能生成详细的材料清单和仿真报告，方便你整理设计文档。

• 操作路径：报告 菜单下可以找到各种报告选项。

导出到PCB设计软件 (Ultiboard)

这是Multisim工作流程的重要一环。

• 操作路径：工具 -> 从原理图创建PCB。
• Multisim会自动将你的电路原理图转换成可以导入Ultiboard的格式,Ultiboard会根据元器件的封装信息进行自动布局布线，从而完成从设计到实物的全过程。

第六部分：学习资源与技巧

• 官方资源：NI官网提供了大量的教程、示例电路和帮助文档，是最好的学习资料。
• 在线视频：在YouTube、Bilibili等视频平台搜索“Multisim 教程”，可以找到大量视频演示。
• 实践出真知：多动手尝试，从简单的模拟电路（如分压电路、滤波器）到数字电路（如计数器、译码器），逐步挑战更复杂的项目。
• 快捷键：学习常用快捷键能极大提高效率，
  • Ctrl + W：旋转元器件
  • Ctrl + R：水平翻转元器件
  • Delete：删除选中对象
  • Ctrl + Z：撤销
  • Space：放大/缩小

希望这份详细的教程能帮助你顺利开启Multisim的学习之旅！祝你设计愉快！
