SolidWorks 2025 是一款非常经典且功能强大的三维机械设计软件，虽然现在已有更新的版本，但其核心建模理念和操作逻辑与新版基本一致，对于学习基础和进阶技能来说,它依然是一个很好的平台。

这份教程将分为以下几个部分，帮助您从零开始，系统地学习 SolidWorks 2025。

第一部分：准备工作与入门

软件获取与安装

• 获取方式：SolidWorks 2025 是旧版软件，可能需要通过官方渠道购买历史版本许可，或在一些授权的二手软件平台寻找。请注意软件来源的合法性。
• 系统要求：确保您的电脑满足其最低配置要求,尤其是在安装和运行时。
• 安装：安装过程相对直接，建议在安装时选择“完整”安装，并确保安装了所有必要的组件，如 SolidWorks Toolbox（标准件库）和 SolidWorks Utilities（实用工具）。

界面初识

启动 SolidWorks 2025 后，您会看到一个由多个区域组成的窗口,熟悉它们是高效工作的第一步。

• CommandManager (命令管理器)：位于顶部的功能区，是访问所有工具的主要入口，它包含不同的选项卡，如“草图”、“特征”、“曲面”等。
• FeatureManager (特征管理器)：位于左侧，是整个模型的“树状结构”，它记录了您创建模型的每一步操作（如拉伸、切除、圆角等）,是修改和回溯模型的核心。
• PropertyManager (属性管理器)：当您执行某个命令（如“拉伸凸台”）时，会出现在左侧,用于设置当前命令的参数。
• Graphics Area (图形区域)：中间最大的区域,用于显示和操作您的三维模型。
• Status Bar (状态栏)：位于底部，提供鼠标指针的提示、模型视图信息、快速选择工具等。

第二部分：核心学习路径（从易到难）

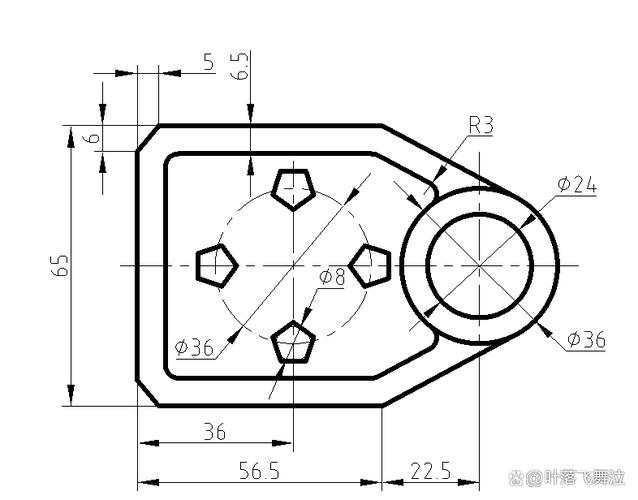

草图绘制

所有三维模型都始于二维草图，这是 SolidWorks 的基础。

• 目标：掌握草图的基本绘制和编辑技巧。
• 核心工具：
  • 基本绘图：直线、矩形、圆、圆弧、多边形等。
  • 智能尺寸：为草图添加尺寸，控制其大小和位置（驱动尺寸）。
  • 几何关系：添加平行、垂直、同心、相切等关系，使草图具有稳定性（几何驱动）。
  • 草图工具：剪裁、延伸、镜像、阵列、偏移等。
• 学习建议：
  1. 新建一个“零件”文件。
  2. 选择一个基准面（如“前视基准面”）进入草图环境。
  3. 尝试绘制一个简单的矩形，并使用“智能尺寸”将其定位在原点,并设定长宽。
  4. 练习绘制一个带圆角的矩形，使用“剪裁”工具删除多余的线段。
  5. 尝试“镜像”一个图形，或使用“线性阵列”复制多个图形。

三维特征建模

将二维草图“变”成三维实体。

• 目标：理解 SolidWorks 的“特征建模”思想，即通过一系列的“特征”叠加或切除来构建模型。
• 基础特征（加法）：
  • 拉伸凸台/基体：将一个二维草图沿垂直方向拉伸成三维实体,这是最常用的特征。
  • 旋转凸台：将一个二维草图绕一根中心线旋转成三维实体（如轴、盘类零件）。
  • 扫描：一个轮廓沿着一条路径“走”一圈形成的特征（如弹簧、管子）。
  • 放样：通过多个不同形状的轮廓“平滑过渡”形成的特征（如水瓶、船体）。
• 修饰特征（减法与优化）：
  • 拉伸切除：从一个实体上挖去一部分。
  • 圆角：为模型的边添加圆滑过渡。
  • 倒角：为模型的边切掉一个斜角。
  • 孔：向导功能，可以快速创建各种标准孔（如螺纹孔、沉头孔）。
  • 拔模：为模具设计的零件添加斜度,方便脱模。
  • 筋：加强零件的结构强度。
• 学习建议：
  1. 以一个“L型支架”为例，先画一个“L”形草图，用“拉伸凸台”做出主体。
  2. 在支架的侧面画一个圆，用“拉伸切除”做出一个通孔。
  3. 选择模型的几条边，使用“圆角”工具进行倒角。
  4. 尝试在支架上添加一个“筋”特征。

零件装配

将多个独立的零件组装成一个复杂的装配体。

• 目标：学习如何将零件按照设计意图组合在一起,并检查其运动关系。
• 核心概念与工具：
  • 配合：定义零件之间的位置关系，核心配合有：
    • 重合：使两个面、两个边或两个点接触。
    • 平行：使两个平面或两条线保持平行。
    • 垂直：使两个平面或两条线保持垂直。
    • 同轴心：使两个圆柱面共享一条中心线。
  • 零部件：在装配体中插入和管理零件。
  • 爆炸视图：将装配体中的零件沿配合方向拉开,直观展示其内部结构。
  • 干涉检查：检查装配体中零件之间是否存在重叠（即“打架”）,这是装配设计的关键步骤。
• 学习建议：
  1. 新建一个“装配体”文件。
  2. 插入您之前创建的“L型支架”作为第一个零件（它会自动固定）。
  3. 再插入一个简单的“螺栓”零件。
  4. 使用“同轴心”配合,让螺栓的中心线和支架的孔中心对齐。
  5. 使用“重合”配合,让螺栓的头部下表面和支架的上表面接触。
  6. 完成配合后，运行“干涉检查”,确保没有问题。

工程图

将三维模型转化为用于生产制造的二维图纸。

• 目标：学习如何创建符合标准的工程图，包括视图、尺寸、公差和注释。
• 核心工具：
  • 标准视图：自动生成主视图、俯视图、左视图等。
  • 模型视图：根据需要自定义视图方向。
  • 剖面视图：用一个“剖切平面”切开零件,显示内部结构。
  • 辅助视图：用于表达倾斜结构的真实形状。
  • 中心线/中心符号线：添加孔、轴的中心线。
  • 尺寸：从模型自动生成尺寸,并手动标注。
  • 注解：添加表面粗糙度、形位公差、技术要求等。
  • 材料明细表：在装配体工程图中自动生成零件清单。
• 学习建议：
  1. 打开您之前创建的“L型支架”零件。
  2. 新建一个“工程图”文件。
  3. 使用“模型视图”向导，选择“前视”、“上视”、“左视”三个标准视图。
  4. 自动生成尺寸,并手动调整尺寸的位置和样式。
  5. 添加一个“剖面视图”，切开一个孔,展示其深度。

第三部分：学习资源推荐

由于 SolidWorks 2025 的官方教程已较少更新,主要依靠第三方资源。

视频教程（首选）

视频教程是最高效的学习方式,可以直观地看到操作过程。

• Bilibili (B站)：国内最大的视频学习平台，有大量关于 SolidWorks 的教程。
  • 搜索关键词：“SolidWorks 2025 教程”、“SolidWorks 基础教程”、“SolidWorks 入门到精通”。
  • 推荐UP主：搜索“小豆芽SolidWorks”、“SolidWorks教程网”等，他们通常有非常系统的课程，虽然可能不是2025版,但操作逻辑完全通用。
• YouTube：国际化的视频平台，资源极其丰富。
  • 搜索关键词："SolidWorks 2025 Tutorial for Beginners"。
  • 推荐频道：SolidWorks Boss、CAD Intent 等,这些频道有大量高质量的免费教程。

文档与书籍

• 官方帮助文档：SolidWorks 2025 自带非常详尽的帮助文件，按 F1 键或在菜单栏选择 `帮助 -> SolidWorks �
