CATIA 参数化建模终极教程
参数化建模是 CATIA 的核心与灵魂，它允许你创建一个“智能”的模型，通过定义几何尺寸和约束关系，你可以像修改参数一样轻松地调整整个模型的形状和尺寸，而无需重新绘制，这对于产品设计（尤其是需要进行多次迭代和修改的）和标准化设计至关重要。
第一部分：核心理念与准备工作
在开始之前,你必须理解几个关键概念。
什么是参数化建模？
想象一下，你用传统方法画了一个矩形，长100mm，宽50mm，现在你想把长改成120mm，你必须擦掉旧的线，重新画一条新的线，这很耗时,而且容易出错。
参数化建模则不同：你创建一个矩形，然后定义它的长度参数为 L=100，宽度参数为 W=50，当你需要修改时，你只需要在参数列表中把 L 的值改成 120,整个模型就会自动更新。
CATIA 参数化的三大支柱
- 几何图形: 你看到的线和面，是模型的“形态”。
- 约束: 定义几何图形之间关系的规则，是模型的“逻辑”。
- 尺寸约束: 定义长度、角度、半径等数值。
- 几何约束: 定义位置关系，如平行、垂直、同心、相切等。
- 参数: 存储约束数值的“变量”，是模型的“数据”。
三者关系：约束 作用于 几何图形，其数值由 参数 控制，修改 参数，约束 带动 几何图形 更新。

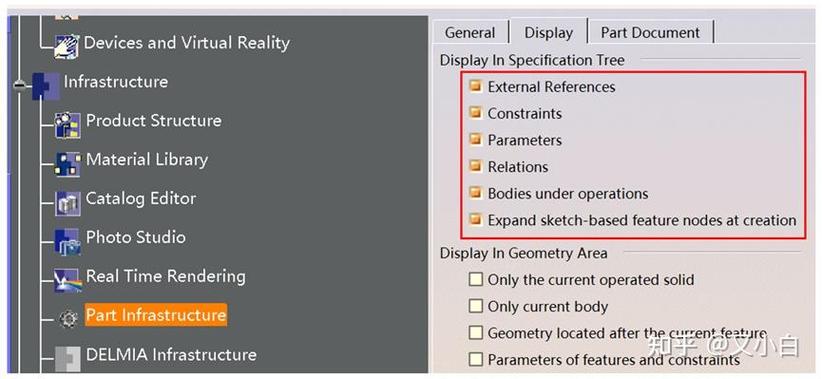

准备工作：设置 CATIA 环境
一个良好的开始是成功的一半。
- 启动 CATIA V5，选择 “机械设计” (Mechanical Design) 工作台下的 “零件设计” (Part Design)。
- 显示“公式”和“关系”工具栏：
- 在顶部菜单栏选择
工具>自定义。 - 切换到 “命令” (Commands) 选项卡。
- 在左侧列表中找到 “分析” (Analysis)，将其右侧的 “公式” (Formula) 和 “关系” (Relations) 图标拖拽到你常用的工具栏上（例如右边的分析工具栏）。
- 点击 “确定”。
- 在顶部菜单栏选择
第二部分：基础操作实战
我们将通过一个简单的“带孔板”案例来学习基础操作。
案例目标：创建一个长方体，并在其中心打一个通孔，孔的直径和板的高度由参数控制。
步骤 1：创建第一个参数（可选但推荐）
在创建任何几何图形之前，先创建参数是一个好习惯,这能让你更好地管理设计意图。
- 点击我们刚才添加的 “公式” (Formula) 图标 (fx)。
- 弹出“公式”对话框，在 “参数” 列表中，右键单击，选择 “添加参数” (Add Parameter)。
- 创建以下参数：
- 名称:
Plate_Length， 类型:长度， 值:200 mm - 名称:
Plate_Width， 类型:长度， 值:100 mm - 名称:
Plate_Height， 类型:长度， 值:50 mm - 名称:
Hole_Diameter， 类型:长度， 值:20 mm - 注意： 孔的直径必须是“长度”类型，而不是“直径”类型,这样它才能被用于拉伸等操作。
- 名称:
步骤 2：创建基础几何体（长方体）
- 点击 “草图编辑器” (Sketcher) 图标，选择
xy平面作为草绘平面。 - 使用 “轮廓” (Profile) 工具绘制一个矩形。
- 点击 “约束” (Constraints) 工具栏中的 “尺寸约束” (Dimensional Constraints)。
- 为矩形的两条边分别标注尺寸，
H和V。 - 双击其中一个尺寸（
H），在弹出的对话框中，点击右侧的 “公式” (Formula) 图标。 - 在弹出的公式列表中，选择我们之前创建的
Plate_Length参数，点击 “确定”。 - 同样地，将另一个尺寸
V链接到Plate_Width参数。 - 退出草图编辑器。
- 点击 “凸台” (Pad) 工具。
- 在“第一限制”中，在“长度”输入框中，右键单击选择“编辑公式” (Edit formula)。
- 在公式编辑器中，输入
Plate_Height并确认。 - 点击 “确定”，创建长方体，你修改
Plate_Length等参数,长方体会随之改变。
步骤 3：创建修饰特征（孔）
- 选择长方体的一个平面（
yz平面）作为新的草绘平面。 - 点击 “圆” (Circle) 工具,绘制一个圆。
- 使用 “约束” 工具，将圆的圆心约束到平面的中心（使用“同心”约束）。
- 为圆标注直径尺寸。
- 双击直径尺寸，点击 “公式” 图标，将其链接到
Hole_Diameter参数。 - 退出草图编辑器。
- 点击 “凹槽” (Pocket) 工具。
- 在“第一限制”中，在“深度”输入框中，右键单击选择“直到最后” (Up to Last)。
- 点击 “确定”,创建通孔。
恭喜！ 你已经创建了一个简单的参数化模型，双击左侧的 Plate_Length 参数，将其改为 250,观察整个模型如何自动更新。
第三部分：进阶技巧与最佳实践
掌握了基础后,这些技巧将让你成为参数化高手。
使用“公式”进行复杂计算
公式不仅仅是简单的变量引用,它支持数学表达式。
- 打开公式编辑器 (fx)。
- 你可以创建一个新参数，
Hole_Depth，其公式为Plate_Height * 0.5,这意味着孔的深度始终是板子高度的一半。 - 支持的函数：
sin(),cos(),sqrt()(平方根),abs()(绝对值) 等。
创建“设计表”实现系列化设计
当你需要生成一系列不同尺寸的零件时（A, B, C三种规格）,设计表是最高效的工具。
- 创建基础模型： 像上面一样,创建一个完全参数化的模型。
- 生成设计表：
- 点击 “工具” > “表格” > “设计表” (Table > Design Table)。
- 选择 “用当前参数值创建新的设计表” (Create a new design table from the current parameters values)。
- CATIA 会自动扫描你的模型，并列出所有参数，勾选你想要控制的参数（如
Plate_Length,Hole_Diameter）。 - 选择输出格式（通常是 Excel）并保存。
- 编辑设计表：
- 打开生成的 Excel 文件，你会看到第一行是参数名，第一列是实例名（如
Instance1,Instance2）。 - 在
Instance2这一行，填入你想要的 B 规格的参数值。 - 在
Instance3这一行，填入 C 规格的参数值。 - 保存并关闭 Excel。
- 打开生成的 Excel 文件，你会看到第一行是参数名，第一列是实例名（如
- 应用设计表：
- 回到 CATIA 的“设计表”对话框，点击 “确定”。
- CATIA 会弹出一个对话框，询问你希望激活哪个实例，选择
Instance2，你的模型就会立即更新为 B 规格的零件。

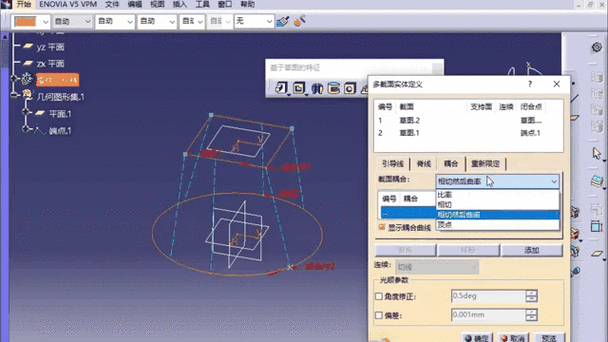

使用“多截面实体”进行复杂放样
参数化不仅适用于简单特征，也适用于复杂曲面。Multi-Section Solid (多截面实体) 是一个强大的工具。
- 创建多个不同平面上的草图。
- 对每个草图进行参数化定义（截面的大小、位置）。
- 点击 “多截面实体” 工具,依次选择这些草图截面。
- 关键： 使用 “耦合” (Coupling) 选项卡来定义截面之间的连接方式（如：比例、相切、顶点）,这些耦合本身也可以被参数化。
- 这样，你只需修改截面草图的参数,整个复杂的放体模型就会随之变形。
最佳实践
- 自上而下的设计: 先定义产品的总体参数和布局，再逐步细化零件,这确保了所有零件都遵循统一的设计意图。
- 命名规范: 给你的参数、几何特征和约束起一个清晰、有意义的名字（如
Motor_Bolt_Pitch_Diameter而不是Diameter.1）,这在你处理拥有成百上千个参数的复杂装配体时至关重要。 - 使用“特征树”: 善用特征树来查看和管理你的模型结构,右键单击特征可以编辑其定义或禁用它。
- 检查和修复: 使用 “更新” (Update) 命令（通常是
Ctrl+U）来手动刷新模型，如果模型报错（“约束冲突”或“几何图形未定义”），特征树上会用红色感叹号标出,你需要回到相应步骤修复问题。
第四部分：学习资源推荐
-
官方资源:
- DASSAULT SYSTEMS 官方文档: 最权威、最准确,但可能较为枯燥。
- CATIA 官方 YouTube 频道: 有很多官方发布的教程视频。
-
视频教程平台:
- YouTube: 搜索 "CATIA V5 Tutorial", "CATIA Parametric Design"，有很多优秀的免费教程频道，如 "TED-Ed", "Engineering Tutorial" 等。
- Bilibili (B站): 国内有很多优秀的 CATIA 教程 up主，搜索“CATIA教程”即可找到大量资源。
-
在线课程平台:
- Udemy, Coursera, Skillshare: 这些平台上有系统化的付费课程，通常由经验丰富的工程师授课，从入门到精通，结构清晰,配有练习文件。
-
社区与论坛:
- Eng-Tips: 全球知名的工程论坛，你可以在这里提问,得到来自全球工程师的帮助。
- 知乎、相关技术论坛: 国内也有很多 CATIA 爱好者和专业人士,可以交流学习。
CATIA 参数化建模是一项需要大量练习才能掌握的技能，不要害怕犯错，大胆地去尝试修改参数、创建公式、使用设计表，从简单的零件开始，逐步挑战更复杂的装配体和曲面设计，当你真正理解并运用了参数化设计的思想后，你会发现你的设计效率和灵活性将得到质的飞跃,祝你学习顺利！
